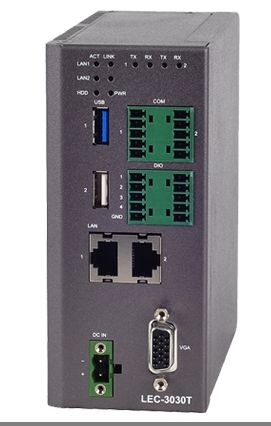

ALLNET DIN-RAIL / Hutschienen PC LEC-3030T - Atom E3815
Artikel-Nr.:
154726
EAN:
4038816076588
Herstellernummer:
LEC-3030T
Intrastat ID:
85176200
Ursprungsland:
Volksrepublik China
Garantie:
12 Monate
Gewicht:
1,000 KG
Produktinformationen "ALLNET DIN-RAIL / Hutschienen PC LEC-3030T - Atom E3815"
Key features
- Compact-sized industrial grade box PC
- Single-core Atom E3815
- ESD/surge protection on serial COM ports for harsh environments
- Wide operating temperature (LEC-3030T:-40~70°C)
- Fanless design with corrugated aluminum
- Support VGA display output
- DIN-Rail or wall mounting options
- Support 4x DI/O
- Dual GbE LAN ports, 1 x USB 2.0, 1 x USB 3.0 port
- 1 x SATA port
Overview
Lanner LEC-3030 Series is a compact industrial-grade fanless box PC featuring dual-core Atom E3815(codenamed BayTrail), DDR3L 1333MHz SO-DIMM memory up to 4GB, VGA display, wide operating temperature(LEC-3030T), DIN Rail/Wallmount options and a variety of Serial COM and LAN configurations for various industrial application needs. It is ideal for solar PV monitoring, wind turbine, smart meter, renewable energy or other modern IoT (Internet of Things) applications.
Specifications
| Platform | |
| CPU | Atom E3815 1.46GHz CPU |
| Chipset | SoC |
| Memory Technology | DDR3L SO-DIMM x1 |
| Memory Capacity | Up to 4 GB |
| Storage | |
| SATA storage | 1 x SATA port and HDD kit |
| I/O | |
| Ethernet controller | Intel i210-IT |
| Default LAN | 2 x RJ45 |
| Magnetic Isolation Protection | 1.5KV magnetic isolation protection |
| Serial ports | 2 x Isolated RS-232/422/485 + 1 x RS-232 pin header |
| Digital I/O | 1 x 2x5 pin terminal block for 4 x DI/DO |
| USB 2.0 | 1 x Type A |
| USB 3.0 | 1 x Type A |
| Power and Mechanical | |
| Power input | Phoenix contact 2-pin connector with lock, 12 ~ 36 Vdc power voltage |
| OS and Certifications | |
| Operating System | Microsoft Windows 7, Windows 7 Embedded Linux: Linux (Ubuntu), Linux: kernel 2.6 |
| Certifications | CE/FCC Class A, RoHS |
| Physical and Environmental | |
| Storage temperature | -40°C to 85°C |
| Operating temperature | -20°C to 55°C |
| Operating humidity | 5% to 95% (non-condensing) |
| Dimensions (W x H x D) | 52 mm x 130 mm x 127 mm (2.05" x 5.12" x 5.00") |
| Weight | 1 kg (2.2 lbs) |
| Watchdog | Watchdog timer 256 level time interval system reset, software programmable |
MEAN WELL Netzteil - 12V 75W Hutschiene
Universal Netzteil EDR-75-12
Eingang: 90*264VAC, 127~370VDC
Ausgang: 6,3A, 12V DC
Betriebstemperatur: -20°C bis +60°C
LxBxH: 32*125,2*102mm
Anschluss über Schraubklemmen
Der Anschluss Elektrischer Bauteile und Anlagen darf grundsätzlich nur von
qualifizierten Fachpersonal vorgenommen werden!
Artikel-Nr.:
139521
Herstellernummer:
EDR-75-12
Bestand:
0x
Nicht Lagernd

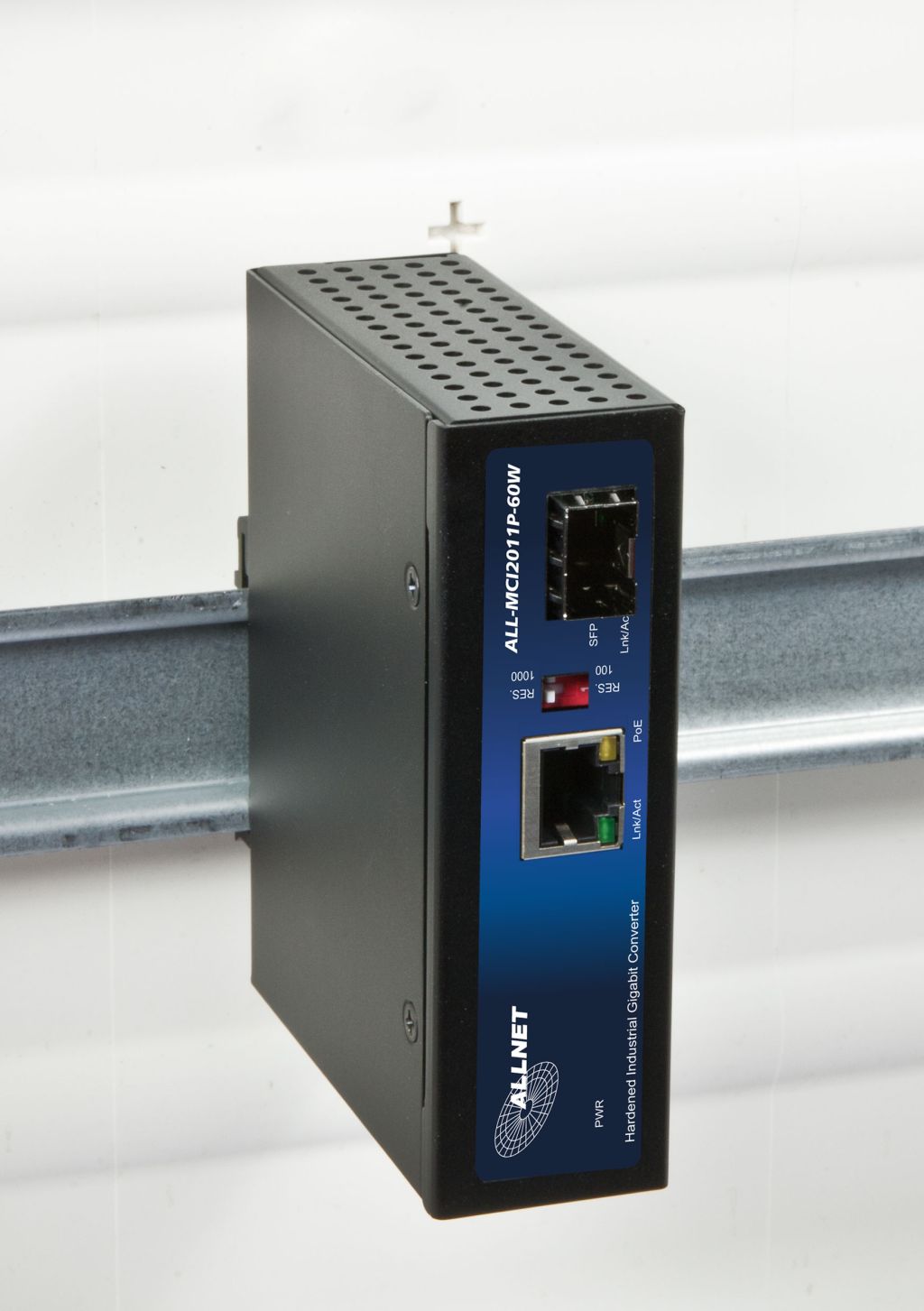

ALLNET Medienkonverter Industrial PoE (15,4W/30W/60W) auf 1000BASE-SX/-LX Single-/ Multimode SFP Mini-GBIC Anschluss / DIN / "ALL-MCI2011P-60W"
