ALLNET Antenne 5,8 GHz 17dBi Sectorial 90° outdoor N-Type L-com

Produktinformationen "ALLNET Antenne 5,8 GHz 17dBi Sectorial 90° outdoor N-Type L-com"

Highlights:

  • Hochwertige Flat Sektorantennel Antenne im 5,8 Ghz ISM Band
  • Abstrahlcharakteristik Directional = Richtantenne
  • Bezeichnung HG5817P-090
  • Abstrahlwinkel 90° Grad Horizontal und 8° Vertikal
  • Anschluss N-Type Buchse
  • Mastemontage
  • Gewicht  2,398kg
  • Windlast 160 km/h

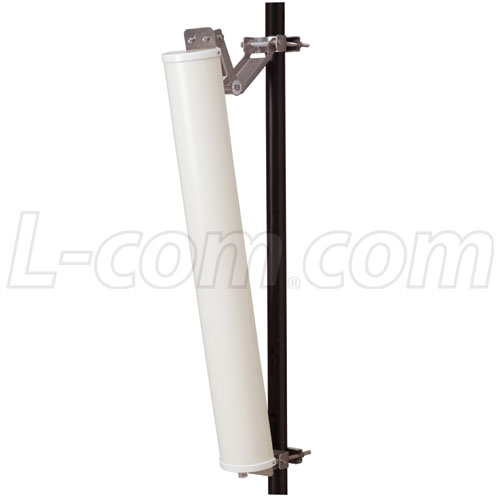

Der Hyperlink HG5817P-090 Sector-Panel WiFi Antenne verbindet hohe Verstärkung mit einer großen 90 ° Strahlbreite. Es ist eine professionelle Qualitäts Zellort Antenne vor allem für Dienstleister im 5,8 GHz ISM-Band ausgelegt und UNII.

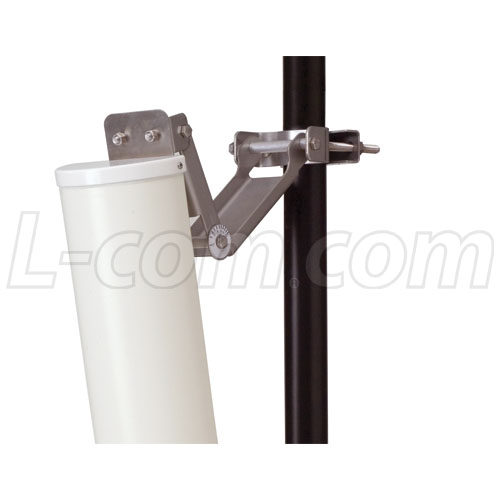

Diese Antenne verfügt über einen Hochleistungs-Kunststoff Radom für Allwetter-Betrieb. Die HG5817P Antenne wird mit einem Schwenk-und Mast-Kit geliefert.





Mechanical Specifications





Weight

3.97 Ibs. (1.8 kg)

Dimensions

17.91 x 4.5 x 2.3 in (455 x 115 x 60 mm)

Mounting

1.57-2.36 inch (40-60 mm) O.D. pipe max.

Down-tilt (Mechnical)

0 to 20° (adjustable)

Rated Wind V elocity

210km/h





Eletrical Specifications



Frequency

5725-5850 MHz

Gain

17 dBi

VSWR

< 1.5:1

Polarization

Vertical

Horizontal Beamwidth

90°

Vertical Beamwidth

Connector

N-Female

Nominal Impedance

50 Ohms

Max Input Power

100 W

Lightning Protection

D C Ground




Wind Loading Data



Wind Loading

Front Surface

Side Surface

Area

0.67 sq. ft. (.062 sq. meters

0.25 (.023 sq. meters)

@ 100 MPH (161 KPH)

22 Ibs. (10 Kg)

8 Ibs. (3.6 Kg)
