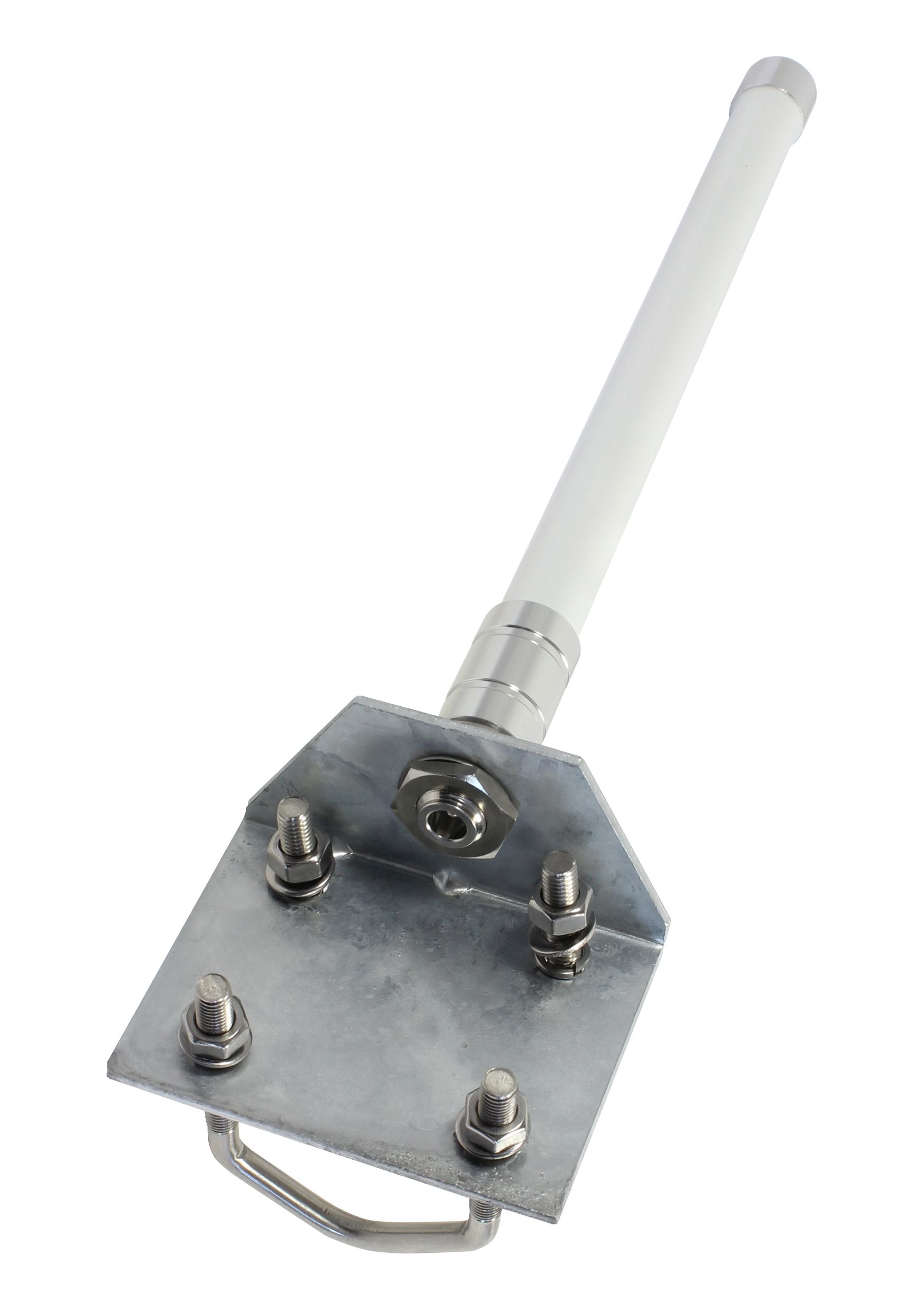

ALLNET Antenne 868MHz 3,5dbi Antenne (N-Female) Omnidirectional/Rundstrahl ANT-868-3.5dbi-OMNI LoRA/Helium/HaLow/IoT

ALLNET

Artikel-Nr.: 206771

EAN: 4038816206770

Herstellernummer: ANT-868-3dbi-OMNI

Intrastat ID: 85444920

Ursprungsland: Volksrepublik China

Garantie: 24 Monate

Gewicht: 0,653 KG

Produktinformationen "ALLNET Antenne 868MHz 3,5dbi Antenne (N-Female) Omnidirectional/Rundstrahl ANT-868-3.5dbi-OMNI LoRA/Helium/HaLow/IoT"

Highlight:

860~880MHz Rundstrahlantenne 3 Array
Gewinn: 3.5dbi (Mehr Details siehe Datenblatt)
Abstrahlwinkel: H360 V65
Impedance: 50 Ohm
VSWR: <=1.3 @868MHz, Max 1.5
Anschluss: N-Type Female (passende Anschlußkabel finden Sie im Zubehör)
Abmessung: Länge = 314mm x Durchmesser 20mm
Windspeed: 180km/h
Temperatur: -45°C ~ +75°C
Montage: Wandmontage & Mastmontage
Verpackungsinhalt: Antenne und Montagezubehör
Ideal für LoRA / Helium Network / Helium Miner/ IoT Endgeräte / 868MHz Systeme, oder die neue Technologie HaLow

Technical Details:

Model	ANT-868-3dbi-OMNI	ANT-868-5dbi-OMNI, 2 Array	ANT-868-6dbi-OMNI, 3 Array	ANT-868-7.3dbi-OMNI, 7 Array
Electrical Specification	Frequency : 868MHz, 860-880MHz
Polarization	Vertical Polarized
Max Gain	3.5dbi	5dbi	6dbi	7.3dbi
H Beamwidth	360deg / omni coverage
E Beamwidth	65deg	32deg	26deg	20deg
VSWR	typical: <1.3 @868MHz, Max 1.5
Nominal Impedance	50 ohm
Max Power	50watts
Mechanical Specification
Connector	N-Female, Long Neck
Radome	Fiberglass, Dia 20mm
Color	White/Grey
Total Length with Connector	314mm	600mm	800mm	1000mm
Weight incl Mount Kit	0.55kg	0.65kg	0.7kg	0.8kg
Working Temperature Range	-45°C to +75°C
Max winload	180km/h
Storage Temperature	-50°C to +75°C

Antenna Test Data:

2D Radio Pattern:

3D Radio Pattern:

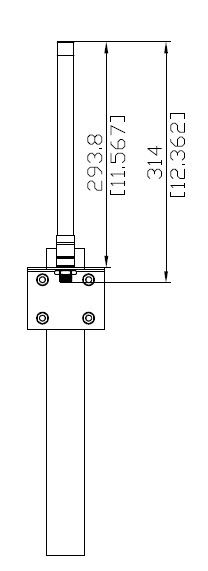

Mechanical Dimmension:

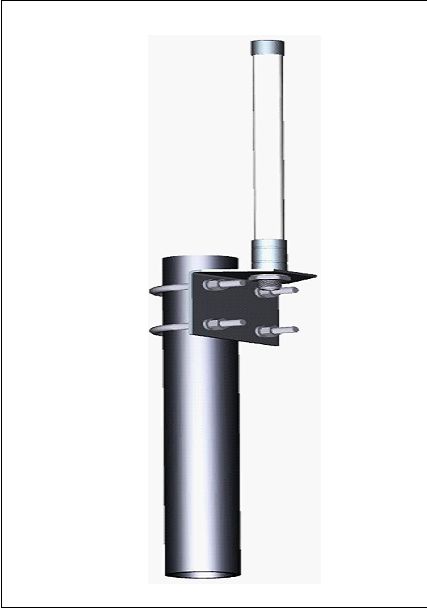

Installation:

Datenblatt Deutsch

Datenblatt Deutsch 2

Datenblatt Englisch

Datenblatt Französisch

Datenblatt Spanisch
