ALLNET MSR Zentrale "ALL3419" inkl. 3 Sensor Ports & WLAN & Temperaturfühler "ALL3006" für IP Gebäude Automation

ALLNET

Preise exkl. MwSt. zzgl. Versandkosten

Artikel-Nr.: 134571

EAN: 4038816134578

Herstellernummer: ALL3419

Intrastat ID: 90268020

Ursprungsland: Volksrepublik China

Garantie: 24 Monate

Gewicht: 1,000 KG

EU RoHS und REACH Erklärung

Produktinformationen "ALLNET MSR Zentrale "ALL3419" inkl. 3 Sensor Ports & WLAN & Temperaturfühler "ALL3006" für IP Gebäude Automation"

Gebäudesteuerung per Netzwerk leicht gemacht

Highlights:

Sensorerfassung per Netzwerk
Robuste Metallgehäuse
Für alle Betriebssysteme geeignet
SNMP Software-Modul zum Installieren
3x I2C Sensorports für optionale Sensoren und Aktoren
1x USB 2.0 für optionale Wireless Sensoren "EnOcean und Plugwise"

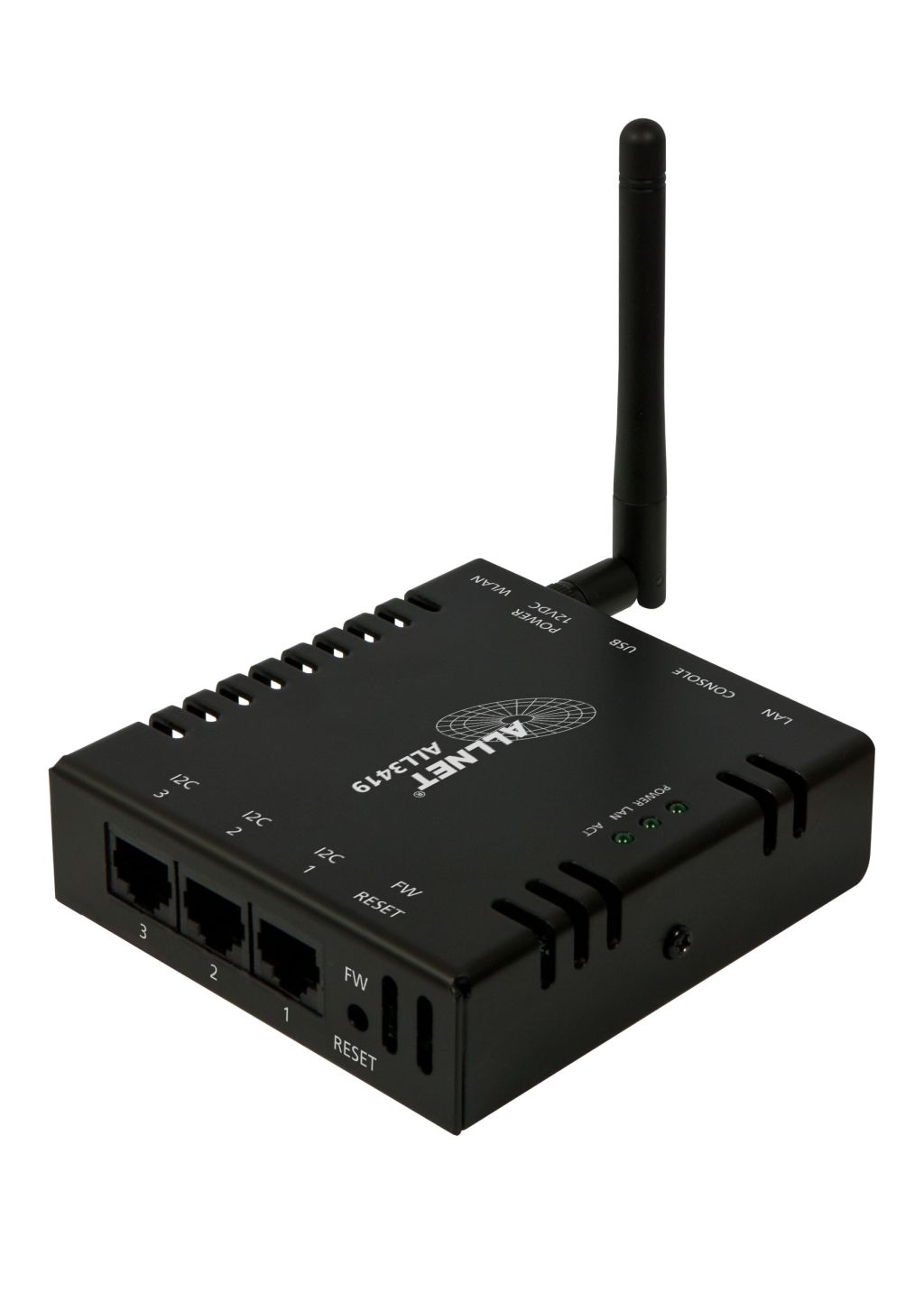

Der ALLNET ALL3419 IP Thermometer/Sensorzentrale ist eine flexible und kostengünstige Lösung zur Temperaturerfassung per Netzwerk. Durch seine äußerst kompakte Bauweise ist der Einsatz auch an schwer zugänglichen Stellen möglich. Das robuste Metallgehäuse verfügt über Laschen zur Befestigung an Wand und Decke und schützt gegen mechanische Beschädigung.

Der ALL3419 IP Thermometer/Sensorzentrale wird per Kabel oder Wireless LAN in ein Computernetzwerk eingebunden und ist über eine IP Adresse erreichbar. Die ermittelten Werte können über einen Webbrowser direkt im Gerät eingesehen werden. Zusätzliche Software ist für den Betrieb nicht nötig. Damit ist der ALL3419 für alle Betriebssysteme geeignet.

Optional kann der ALL3419 über von ALLNET kostenlos verfügbaren Software Modulen erweitert werden. Dazu zählen z.B.:

SNMP = Daten können über SNMP ausgelesen werden
POST/GET = Datenübermittlung via POST/GET
EnOcean = Unterstützt wird der USB 300DA Dongle. Unterstützt z.Zt. Taster [f6] und Temperatur-Fühler [a5]
PoE Clock "ALL-PoE-CLK-1" = Push von Werten in die PoE Uhr "6x 7 Segment-Anzeige"
PoE Counter "ALL-PoE-CNT-1" = Push von Werten in den PoE Counter "4x 7 Segment-Anzeige"
Weiter Module siehe https://www.allnet.de/de/allnet-brand/produkte/building-automation/softwaremodule/

Die Sensor-Messungen erfolgt über den im Lieferumfang enthaltenen externen Temperatursensor ALL3006. Ein weiterer interner Temperatursensor auf der Platine des Geräts zeigt die Systemtemperatur an. Mit dem optional erhältlichen ALL3018 Temperatur & Luftfeuchtesensor lässt sich neben der Temperatur auch die Luftfeuchte erfassen. Die Messintervalle lassen sich sekundengenau einstellen. Die letzten 512 Messwerte lassen sich auf Wunsch auch direkt im Gerät als Verlaufsgrafik darstellen.

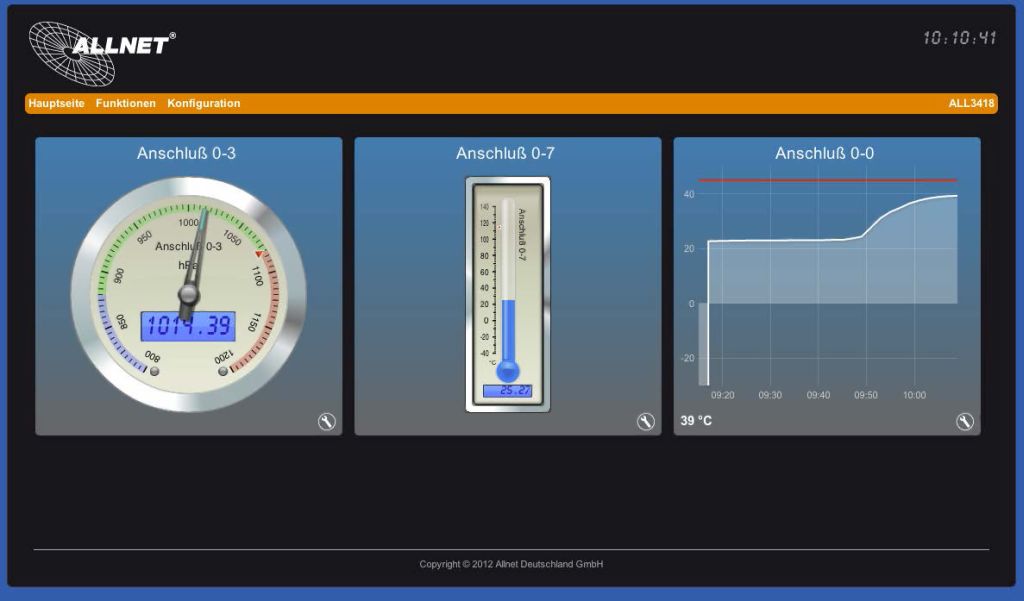

Intelligente Funktionen und Programmierung per Schaltmatrix

In Anhängigkeit der ermittelten Werte können über die softwareseitige Schaltmatrix bestimmte Aktionen programmiert werden. Zum Beispiel können bei Über- oder Unterschreiten eingestellter Grenzen die Messwerte per Email übermittelt werden. Dies kann einmalig, mehrmals und/oder in bestimmten Zeitintervallen erfolgen, solange die Matrix-Bedingung besteht.

Eine andere Möglichkeit ist die gezielte Schaltung externer, IP fähiger Schaltgeräte, wie die Netzwerksteckdosen ALL307x Serie oder das Netzwerkrelais ALL4075/4175, wie auch das Schalten direkt angeschlossener Aktoren, z.B. der Relaismoduls ALL4427/3527 etc.

Flexible Installationsmöglichkeiten

Die externen Sensoren werden entweder direkt am ALL3419 eingesteckt oder können über eine Steuerleitung abgesetzt angeschlossen werden. Optional können über den ALL4404 "8-fach-Multiplexing-Hub" die Ports jeweils um 8x Sensoren erweitert werden, d.h. max. 24x Sensoren pro ALL3419. Zur abgesetzten Anbindung der Sensoren an die Zentraleinheit nutzen alle ALLNET Hom Automation Produkte ein einfaches Netzwerkkabel (RJ45-Stecker, Cat. 5). Hierfür kann ein bestehendes Kabelnetz, wie zum Beispiel die eigene Netzwerk- oder Telefonverkabelung, benutzt werden. Die maximale Kabellänge zwischen Zentraleinheit und Modul kann bis zu 100 Metern betragen. Die Module werden hierbei durch die Zentraleinheit mit Spannung versorgt. Eine separate Stromquelle für die einzelnen Module ist nicht nötig.

Standortübergreifende Temperaturerfassung ohne Grenzen

In Verbindung mit den anderen Steuer- und Messcomputern ALLNET ALL3500/3505/4500/ALL5000 können mehrere ALL3419 im Verbund betrieben werden, die über verschiedene Standorte verteilt sind. Hierbei wird jeder einzelne ALL3419 über die individuelle IP Adresse abgefragt und zentral in der Weboberfläche angezeigt und gespeichert. Hierzu verwenden wir den offenen Standard "JSON".

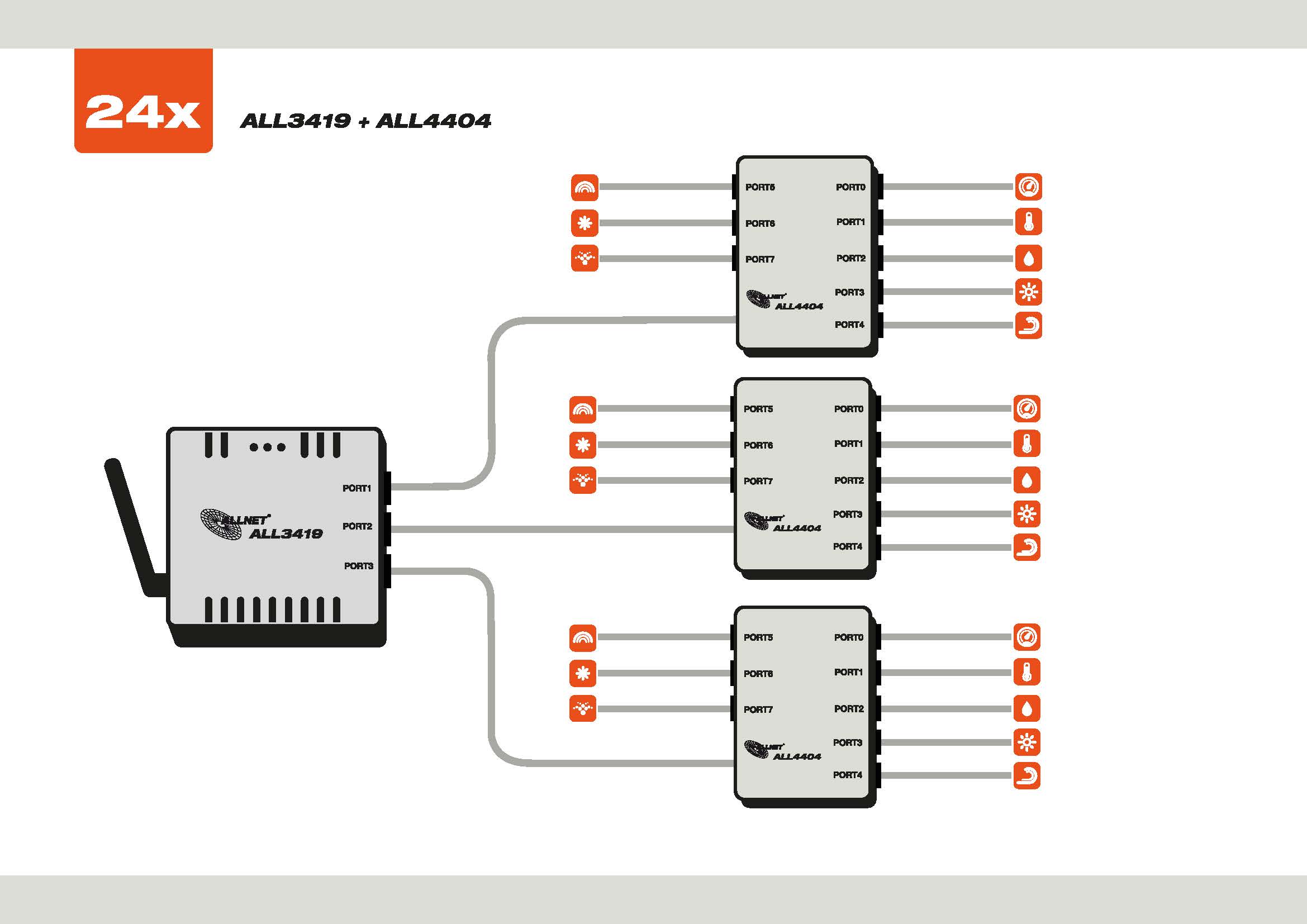

Maximalausbau an Sensoren pro ALL3419:

Technische Daten:

Element	Spezifikation

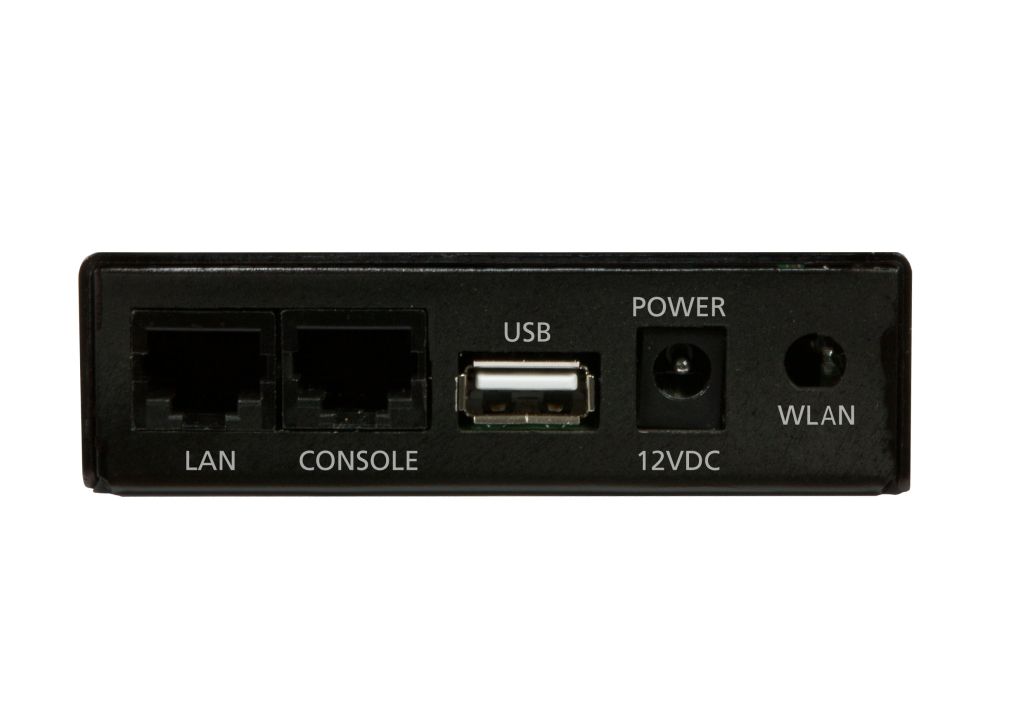

Schnittstellen:	3x RJ45 für Sensormodule 1x USB 2.0 für optionale Wireless Sensoren/Aktoren "EnOcean / Plugwise" 1x RJ45 Console
Netzwerk Anschluss:	1x RJ45 10/100Mbps
Wireless LAN:	Ralink/Mediatek MT7688AN Chipset 2,4 GHz Wireless N, bis zu 150 Mbps Sicherheit: WEP 64/128bit, WPA, WPA2
Unterstützte Standards:	IEEE 802.3 IEEE 802.3u IEEE 802.11b/g/n
Stromversorgung:	100~240 VAC, 50/60 Hz, 12V / 1A externes Netzteil
Stromverbrauch:	<3 Watt maximal
Gehäuse:	Metallgehäuse
Umgebung:	Temperatur Betrieb: 0 ~ 40 °C Luftfeuchtigkeit Betrieb: 10% ~ 85% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend)
Kennzeichnung:	CE, RoHS
Maße:	92 x 85 x 24 mm (Länge x Breite x Höhe)
Gewicht:	115 Gramm (Gerät inkl. WLAN Antenne und ALL3006 Sensor)
Verpackungsinhalt:	- ALLNET ALL3419 - ALLNET ALL3006 Temperatursensor - WLAN Antenne - Netzteil extern "12V 1A" - Bediendungsanleitung

Datenblatt Deutsch

Datenblatt Deutsch 2

Datenblatt Englisch

Datenblatt Englisch 2

Datenblatt Französisch

Datenblatt Spanisch

Dieser Inhalt wird von einer dritten Partei zur verfügung gestellt (www.youtube.com). Beim Anzeigen des externen Inhalts akzeptieren Sie die Nutzungsbedingungen von www.youtube.com

Präferenzen speichern *
* Ihre Auswahl wird in einem Cookie von shop.allnet.de gespeichert

Zubehör

ALLNET Netzwerk NTP GPS Server ALL-NTP-101

Der ALLNET NTP Server ist ein Zeitserver, der auf dem NTP (V2, V3, V4) / SNTP-Protokoll basiert. Er bezieht Standard-UTC-Zeitinformationen vom GNSS-Satellitenempfänger und überträgt diese Informationen im Netzwerk. Geräte, die Zeitsignale im Netzwerk benötigen, wie z.B. Computer und Steuerungen, können sich mit dem Standard-Uhrensignal synchronisieren, um die Netzwerk-Timing-Funktion zu realisieren. Die Standard-Uhrensignale werden über das TCP/IP-Netzwerk übertragen und unterstützen die Übertragungsmodi Punkt-zu-Punkt und Broadcast. Der ALL-NTP101 ist einfach zu bedienen. Schließen Sie die GNSS-Satellitenantenne an und verbinden Sie das Gerät mit dem Netzwerk. Aufgrund der kleinen Größe des Geräts kann der NTP-Server unauffällig in der Netzwerkinfrastruktur untergebracht werden, zudem hat das Gerät einen extrem niedrigen Stromverbrauch und ist Plug and Play fähig. Technische Daten: Bis zu 6000 Besuche pro Sekunde WebUi-Schnittstelle, bequeme und schnelle Verwaltung LAN-synchrone Zeitgenauigkeit: 0,5-2ms Intern integrierter GNSS-Satellitenempfänger mit hochpräziser Zeitmessung Unterstützt GPS, Beidou, GLONASS und QZSS NTP v2 (RFC 1119),NTP v3 (RFC 1305),NTP v4 (RFC5905) SNTP v3 (RFC 1769), SNTP v4 (RFC 2030) Unterstützt MD5-Informationsüberprüfung Unterstützt Server- und Broadcast-Arbeitsmodi Der Ethernet-Port unterstützt 10 / 100M, Vollduplex und Halbduplex und unterstützt den automatischen Aushandlungsmechanismus Unterstützt benutzerdefinierte MAC-Adressen NMEA0183 wird über das TCP-Protokoll übertragen Kompakte Struktur und bequeme Installation Die Leistungsaufnahme beträgt nur 1W Lieferumfang: 1x GPS-Zeitserver ALL-NTP101, 1x Netzteil 12V, 1x GPS Antenne mit 10m Kabel, 1x Handbuch

Artikel-Nr.: 207613

Herstellernummer: ALL-NTP-101

ALLNET MSR Sensor ALL3003 / Schaltausgang (1 Optokoppler, potentialfrei)

Potentialfreier Kontaktausgang für ALL3000/3500/400x/4500/5000Optokoppler mit max. 20 mA Schaltstrom

Artikel-Nr.: 28197

Herstellernummer: ALL3003

ALLNET MSR Sensor ALL3008 / Temperaturfühler für IP Gebäude Automation

Temperatursensor kompatibel mit ALL3000/34xx/3500/ALL400x/4500/5000 Messbereich -55 bis +80 °C, 13-Bit-ADC mit einer Temperaturauflösung von 0,03125 °C Temperaturgenauigkeit von ± 1 °C von -25 °C bis +100 °C mit 1 m Anschlusskabel Exklusiv pro Sensorport nur einer der nachfolgenden Sensoren möglich! ALL4454, ALL4432, ALL4421, ALL4590, ALL4532, ALL4552, ALL4522, ALL3005-6, ALL3015,ALL4006, ALL4506-7

Artikel-Nr.: 134721

Herstellernummer: ALL3008

ALLNET MSR Sensor ALL3016 / Temperaturfühler wasserdicht & salzwasserbeständig für IP Gebäude Automation

Temperatursensor für ALL3000/34xx/3500/400x/4500/5000 WASSERDICHT & Salzwasserbeständig Messbereich -55 bis +125 °C Auflösung 0,06°C 1m Silikonkabel mit Schrumpfkappe mit RJ45 Keystone-Buchse "Art. 88971" Im Lieferumfang ist noch 1x 20m Patchkabel mit inklusive.

Artikel-Nr.: 124089

Herstellernummer: ALL3016

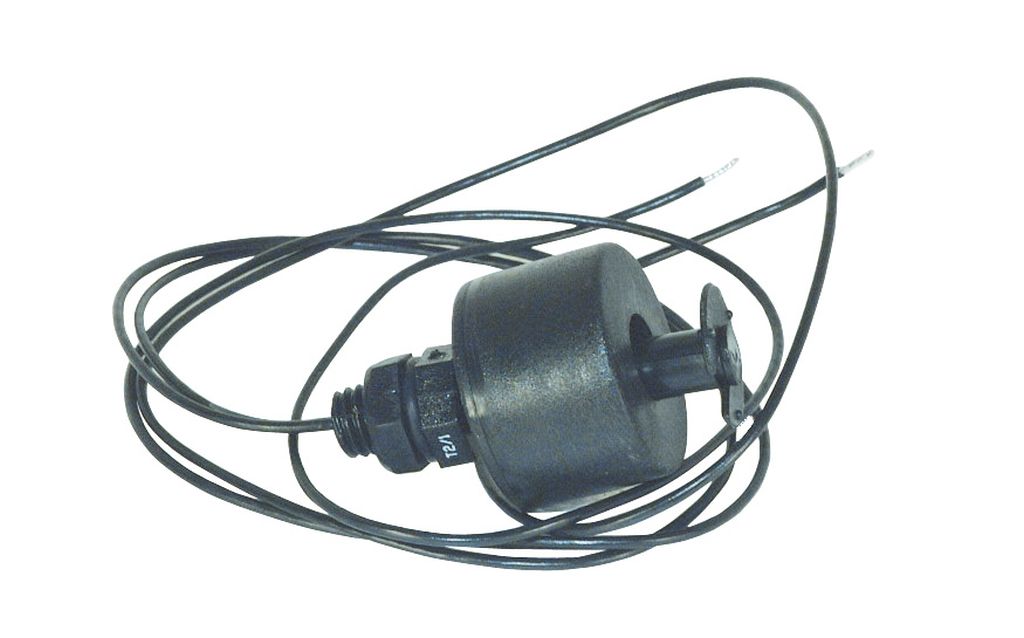

ALLNET MSR Sensor ALL3036 Flüssigkeits-Pegelwächter für IP Gebäude Automation

Schwellwertschalter für senkrechten Einbau (Stift mit Schwimmer-Ring) aus Polyamid, beständig gegen Benzin, Öl, Bremsflüssigkeit uvm.1 m Anschlußkabel für ALL3000/ALL4000

Artikel-Nr.: 34417

Herstellernummer: ALL3036

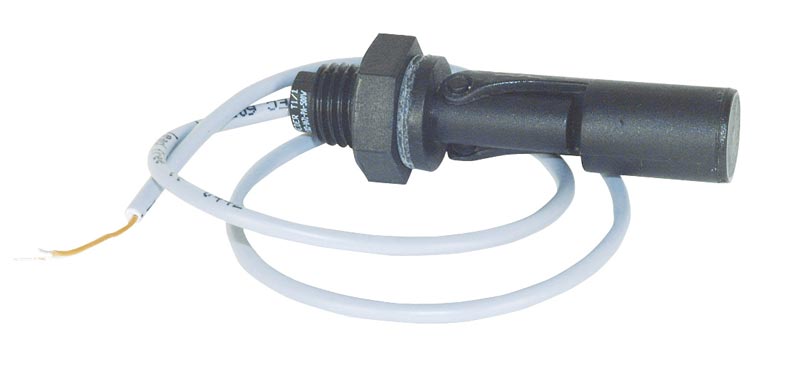

ALLNET MSR Sensor ALL3037 / Flüssigkeits-Pegelwächter für IP Gebäude Automation

kompatibel mit ALL3000/3418v2/3500/400x/4500/5000 Flüssigkeits-Schwellwertschalter für waagerechten Einbau (Klappschwimmer) aus Polyamid, beständig gegen Benzin, Öl,Bremsflüssigkeit uvm. Mit 1 m AnschlußkabelBundle besteht aus 1x I2C Single-Kontakteingang "ALL4440 + Schwimmschalter. Seitliche Montage "Vertikal-Schwimmer" Sensor muß im Tank/Hebe-Behälter angebracht werden. Steigt die Flüssigkeit schwimmt/klappt der Schalter um und zeigt in MSR-Oberfläche statt 0 eine 1

Artikel-Nr.: 34418

Herstellernummer: ALL3037

ALLNET MSR Sensor ALL3051 / PIR Bewegungsmelder

Kompatibel mit ALL3000/34xx/3500/400x/4500/5000 Passiv-Infrarot-Bewegungssensor Zuverlässige Bewegungserkennung Extrem hohe Störsicherheit Linse serienmäßig 90° NC Sabotagekontakt manuelle Reichweitenjustierung (max. 15 x 15 m) Unterkriechschutz mit Zähler Mit 1 m Anschlusskabel ACHTUNG: Die ALL3051 Bewegungsmelder benötigen viel Stromleistung auf den I2C Ports d.h. es können max. 1-2 Bewegungsmelder angeschlossen werden. Optional: Mehr Spannung auf der Netzteil-Seite einspeisen oder ALL4452 verwenden.

Artikel-Nr.: 36788

Herstellernummer: ALL3051

ALLNET MSR Sensor zbh. ALL4404 / Portmultiplexer 8-fach *white*

Multiplexing Modul-Hub zur sternförmigen Verteilung von bis zu 8 Sensor-Modulen für ALL4500/ALL5000 Für den Betrieb des ALL4404 wird eine Basisstation/Zentrale benötigt. Mit dem ALL4404 erweitern Sie die möglichen Sensoren um den Faktor 8. Pro Masterport an der Zentrale kann maximal 1x ALL4404 angeschlossen werden. Die maximale Kabellänge vom I2C Sensor-Port ist max. 100m und wird durch den ALL4404 NICHT verlängert d.h. die maximale Kabellänge durch den Hub beträgt weiterhin 100m. Anwendungsbeispiel: ALL4404 (Single) ALL3419 ALL3500 ALL3505 ALL5000v2

Artikel-Nr.: 98820

Herstellernummer: ALL4404-white

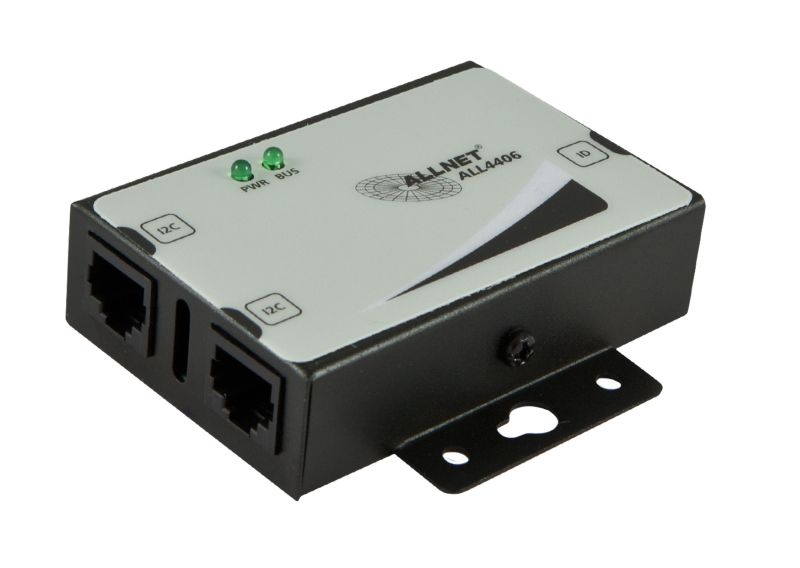

ALLNET MSR Sensor ALL4406 / Temperatursensor im Gehäuse *black*

Highlights: neues flaches Desktop- / Wandgehäuse aus Aluminium I2C Bus für den Multiplexing Einsatz wahlweise in schwarz oder in weiß erhältlich Winkelbefestigungen für die Wandmontage Messen, steuern und regeln Sie automatisch und unabhängig ALLNET verfolgt bereits seit Jahren das Konzept der intelligenten Steuerung von Abläufen in der Gebäudetechnik über Netzwerk und Internet. Intelligente Gebäudetechnik bietet nicht nur mehr Komfort, sondern fördert aktiv die Einsparung von Energiekosten. Zentral gesteuert und über Netzwerk / Internet erreichbar ermöglichen die ALLNET Homeautomation Produkte intelligente Gebäudetechnik unabhängig von Zeit und Standort. Der ALL4406 Temperatursensor hat einen Messbereich von -40 bis +85 °C Temperatursensor im Desktop-/ Wandgehäuse Messbereich -40 bis +85 °C, Auflösung 0,06 °C Aluminiumgehäuse mit Lasche zur Wandbefestigung Mehrfach Multiplexing = mehrere Multiplexing Module an einer Leitung Anschluss: 2x RJ45 Technische Daten: Element Spezifikation Sensortyp Temperatur Messbereich: -40 bis +85 °C, Auflösung 0,06 °C Chip LM92.[0...3D3] Anschluss: 2x RJ45 (I2C Bus) Multiplexing: Einstellrad für ID, siehe Hinweis unten LED Anzeigen: 1x PWR, 1x BUS Gehäuse: Metallgehäuse Umgebung: Temperatur Betrieb: -45 ~ 90 °C Luftfeuchtigkeit Betrieb: 10 % ~ 85 % (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5 % ~ 90 % (nicht kondensierend) Kennzeichnung: CE, RoHS Maße: 79 x 50 x 24 mm (Länge x Breite x Höhe) Gewicht: 230 Gramm (ohne Verpackung und Zubehör) Verpackungsinhalt: 1x ALL4406 Temperatursensor 1x Anschlusskabel Multiplexing - Hinweis zum Betreiben mehrerer Sensoren an einem Sensorport Grundsätzlich ist es bei den ARM- und MIPS-basierten Systemen möglich, im Gegensatz zum ALL3000/4000, mehr als einen Sensor an einem physikalischen Port zu betreiben. Hardwaremäßige Voraussetzung ist, daß die Sensoren über 2 RJ45-Anschlüsse verfügen, so daß das Sensorsignal zum jeweils nächsten Sensor weitergeführt werden kann. Die Gesamt-Kabellänge von 100 m erhöht sich dabei nicht. Damit die Sensoren von den Geräten auch eindeutig identifiziert werden können, ist es erforderlich, daß diese softwareseitig unterschiedliche I2C-Chipadressen und ID´s haben. Sensoren mit gleicher Chipadresse und einstellbarer ID lassen sich kombinieren. Bei Sensoren ohne einstellbarer Adresse kann nur jeweils 1 Sensortyp pro Port angeschlossen werden.

Artikel-Nr.: 98821

Herstellernummer: ALL4406black

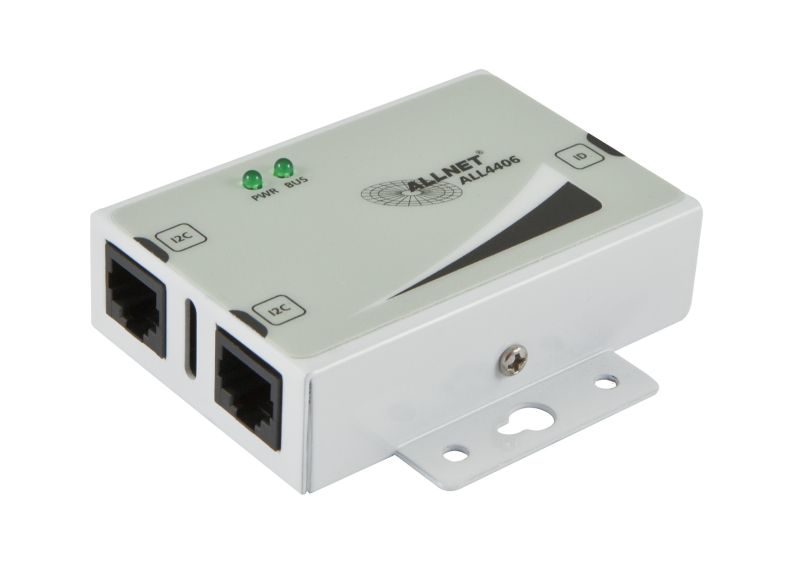

ALLNET MSR Sensor ALL4406 / Temperatursensor im Gehäuse *white*

Highlights: neues flaches Desktop- / Wandgehäuse aus Aluminium I2C Bus für den Multiplexing Einsatz wahlweise in schwarz oder in weiß erhältlich Winkelbefestigungen für die Wandmontage Messen, steuern und regeln Sie automatisch und unabhängig ALLNET verfolgt bereits seit Jahren das Konzept der intelligenten Steuerung von Abläufen in der Gebäudetechnik über Netzwerk und Internet. Intelligente Gebäudetechnik bietet nicht nur mehr Komfort, sondern fördert aktiv die Einsparung von Energiekosten. Zentral gesteuert und über Netzwerk / Internet erreichbar ermöglichen die ALLNET Homeautomation Produkte intelligente Gebäudetechnik unabhängig von Zeit und Standort. Der ALL4406 Temperatursensor hat einen Messbereich von -40 bis +85 °C Temperatursensor im Desktop-/ Wandgehäuse Messbereich -40 bis +85 °C, Auflösung 0,06 °C Aluminiumgehäuse mit Lasche zur Wandbefestigung Mehrfach Multiplexing = mehrere Multiplexing Module an einer Leitung Anschluss: 2x RJ45 Technische Daten: Element Spezifikation Sensortyp Temperatur Meßbereich: -40 bis +85 °C , Auflösung 0,06 °C Chip LM92.[0...3D3] Anschluß: 2x RJ45 (I2C Bus) Multiplexing: Einstellrad für ID, siehe Hinweis unten LED Anzeigen: 1x PWR, 1x BUS Gehäuse: Metallgehäuse Umgebung: Temperatur Betrieb: -45 ~ 90 °C Luftfeuchtigkeit Betrieb: 10% ~ 85% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) Kennzeichnung: CE, RoHS Maße: 79 x 50 x 24 mm (Länge x Breite x Höhe) Gewicht: 230 Gramm (ohne Verpackung und Zubehör) Verpackungsinhalt: 1x ALL4406 Temperatorsensor 1x Anschlußkabel Multiplexing - Hinweis zum Betreiben mehrerer Sensoren an einem Sensorport Grundsätzlich ist es bei den ARM- und MIPS-basierten Systemen möglich, im Gegensatz zum ALL3000/4000, mehr als einen Sensor an einem physikalischen Port zu betreiben. Hardwaremäßige Voraussetzung ist, daß die Sensoren über 2 RJ45-Anschlüsse verfügen, so daß das Sensorsignal zum jeweils nächsten Sensor weitergeführt werden kann. Die Gesamt-Kabellänge von 100 m erhöht sich dabei nicht.Damit die Sensoren von den Geräten auch eindeutig identifiziert werden können, ist es erforderlich, daß diese softwareseitig unterschiedliche I2C-Chipadressen und ID´s haben. Sensoren mit gleicher Chipadresse und einstellbarer ID lassen sich kombinieren. Bei Sensoren ohne einstellbarer Adresse kann nur jeweils 1 Sensortyp pro Port angeschlossen werden.

Artikel-Nr.: 101321

Herstellernummer: ALL4406white

ALLNET MSR Sensor ALL4420 / Sensor für Luftfeuchte und Temperatur im Gehäuse *white*

Highlights: neues flaches Desktop- / Wandgehäuse aus Aluminium I2C Bus für den Multiplexing Einsatz Messbereich -40...+125 °C, 0...100 %RH Auflösung Temperatur 0,01 °C, Auflösung Feuchte: 0,01 % Messgenauigkeit Temp im ganzen Bereich ca. +/- 0,6° (Typisch: -20 + 90° = +/- = 0,2°) Messgenauigkeit Feuchte im ganzen Bereich ca. +/- 3 % (Typisch: 0~80 % +/- 1,5 %) NUR KOMPATIBEL MIT ALL34xx/350x/4500/5000 Winkelbefestigungen für die Wandmontage Messen, steuern und regeln Sie automatisch und unabhängig ALLNET verfolgt bereits seit Jahren das Konzept der intelligenten Steuerung von Abläufen in der Gebäudetechnik über Netzwerk und Internet. Intelligente Gebäudetechnik bietet nicht nur mehr Komfort, sondern fördert aktiv die Einsparung von Energiekosten. Zentral gesteuert und über Netzwerk / Internet erreichbar ermöglichen die ALLNET Gebäudeautomation Produkte intelligente Gebäudetechnik unabhängig von Zeit und Standort. Technical Details: Humidity Sensor Specification Parameter Condition Value Units Sensor Humidity Accuracy tolerance1 Typ. ±1.5 %RH Max. - Repeatability2 Low, typ. 0.21 %RH Medium, typ. 0.15 %RH High, typ. 0.08 %RH Resolution Typ. 0.01 %RH Hysteresis at 25°C ±0.8 %RH Specified range3 extended4 0 to 100 %RH Response time5 t63% 86 s Long-term drift Typ.7 <0.25 %RH/yr Temperature Sensor Specification Parameter Condition Value Units ALL3020 Accuracy tolerance1 typ., 20°C to 60°C ±0.1 °C Max. - Repeatability2 Low, typ. 0.15 °C Medium, typ. 0.08 °C High, typ. 0.04 °C Resolution Typ. 0.01 °C Specified Range - -40 to 125 °C Response time 8 t63% >2 s Long Term Drift max <0.03 °C/yr Multiplexing - Hinweis zum Betreiben mehrerer Sensoren an einem Sensorport Grundsätzlich ist es bei den ARM- und MIPS-basierten Systemen möglich, im Gegensatz zum ALL3000/4000, mehr als einen Sensor an einem physikalischen Port zu betreiben. Hardwaremäßige Voraussetzung ist, daß die Sensoren über 2 RJ45-Anschlüsse verfügen, so daß das Sensorsignal zum jeweils nächsten Sensor weitergeführt werden kann. Die Gesamt-Kabellänge von 100 m erhöht sich dabei nicht. Damit die Sensoren von den Geräten auch eindeutig identifiziert werden können, ist es erforderlich, daß diese softwareseitig unterschiedliche I2C-Chipadressen und ID´s haben. Sensoren mit gleicher Chipadresse und einstellbarer ID lassen sich kombinieren. Bei Sensoren ohne einstellbarer Adresse kann nur jeweils 1 Sensortyp pro Port angeschlossen werden oder über ALL4404 8fach Multiplexing HUB.

Artikel-Nr.: 157801

Herstellernummer: ALL4420

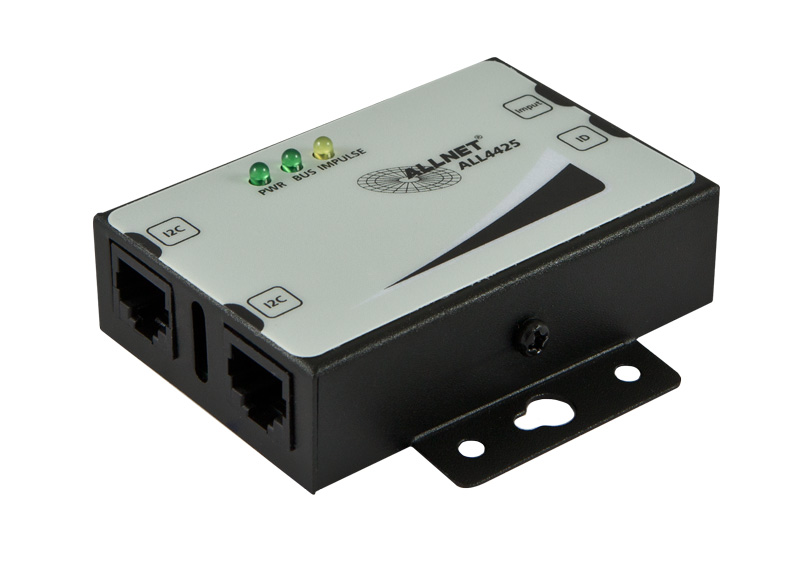

ALLNET MSR Sensor ALL4425 / Kontaktzähler / S0 im Gehäuse *black*

kompatibel mit ALL3000/34xx/3500/400x/4500/5000 Kontaktzähler im Metallgehäuse Zählt, wie oft ein Kontakt geschlossen wurde. Max. Zählfrequenz: 1000 Impulse/Sekunde Zählwerk 6-stellig dezimal (0...999999) 1 m Anschlußkabel

Artikel-Nr.: 98824

Herstellernummer: ALL4425black

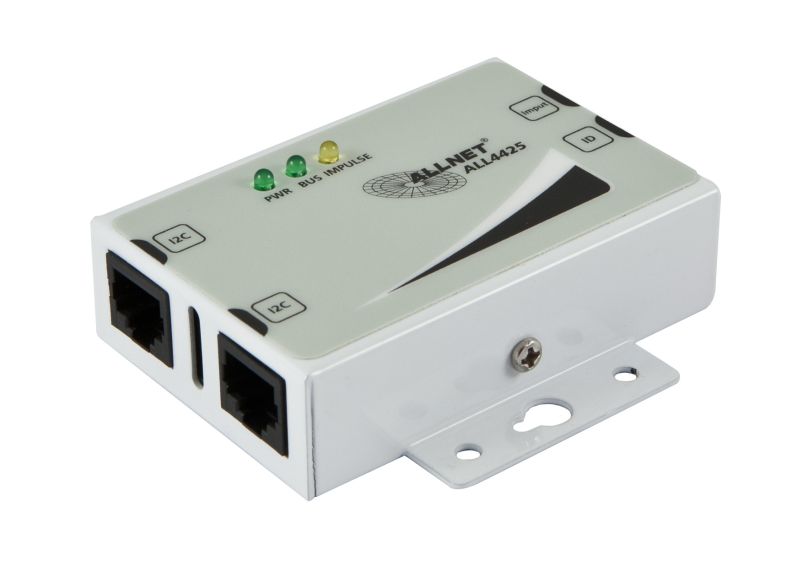

ALLNET MSR Sensor ALL4425 / Kontaktzähler / S0 im Gehäuse *weiß*

Kompatibel mit ALL3000/34xx/3500/400x/4500/5000 Kontaktzähler im Metallgehäuse Zählt, wie oft ein Kontakt geschlossen wurde. Max. Zählfrequenz: 1000 Impulse/Sekunde Zählwerk 6-stellig dezimal (0...999999) 1 m Anschlusskabel

Artikel-Nr.: 101320

Herstellernummer: ALL4425white

ALLNET MSR IO ALL4427 / 4 Port 250V/10A Relais im Gehäuse "AUSGANG"

Highlights: Kompatibel mit ALL34xx/3500/4500/5000 4-Port Relaisausgang im Metall Desktop-/Wandgehäuse schaltet 4 Relais mit EIN-Kontakten 250V/10A (nicht mehr kompatibel mit ALL3000/ALL4000) Der ALL4427 ist ein leistungsfähiger 4-Port Relaisausgang im robusten Aluminiumgehäuse, der sich ideal zur Steuerung verschiedener elektrischer Verbraucher eignet, sei es zur Steuerung von Leuchten, Pumpen oder anderen Geräten mit einem maximalen Strombedarf von bis zu 10 Ampere pro Relais. Mit einer Spannung von bis zu 250V pro Schaltkontakt bietet der ALL4427 eine verlässliche Leistung für anspruchsvolle Anwendungen. Kompatibilität und Vielseitigkeit: Kompatibel mit Modellen der ALL34xx/3500/4500/5000-Serie, jedoch nicht mehr mit ALL3000 oder ALL4000. Der Anschluss erfolgt über 2x RJ45-Buchsen, wodurch sich das Gerät leicht in bestehende Netzwerke integrieren lässt. Gehäuse und Befestigung: Das Aluminiumgehäuse ist langlebig und widerstandsfähig, optimal für raue Umgebungen und Einsätze in anspruchsvollen Projekten. Die integrierte Wandbefestigungslasche ermöglicht eine einfache und stabile Montage an Wänden oder im Schaltschrank. Multiplexing für erweiterte Anwendungen: Durch Mehrfach Multiplexing können mehrere Module gleichzeitig an einer Leitung betrieben werden, was eine flexible Erweiterung der Relaissteuerung für umfangreichere Setups ermöglicht. Dieses 4-Port Relaismodul bietet eine zuverlässige Lösung für die Steuerung elektrischer Geräte und ist eine ideale Wahl für Anwender, die auf flexible Einsatzmöglichkeiten und einfache Installation setzen. Technical Details: Element Spezifikation Sensortyp 4-fach Relais mit EIN-Kontakten 250V/10A Chip PCF8574 Anschluß: 2x RJ45 (I2C Bus) Multiplexing: Einstellrad für ID LED Anzeigen: 1x PWR, 1x BUS, 4x Kontaktausgang Gehäuse: Metallgehäuse Umgebung: Temperatur Betrieb: -45 ~ 90 °C Luftfeuchtigkeit Betrieb: 10% ~ 85% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) Kennzeichnung: CE, RoHS Maße: 79 x 50 x 24 mm (Länge x Breite x Höhe) Gewicht: 230 Gramm (ohne Verpackung und Zubehör) Verpackungsinhalt: 1x ALL4427 4-fach Relais 1x 1m Anschlusskabel

Artikel-Nr.: 98825

Herstellernummer: ALL4427

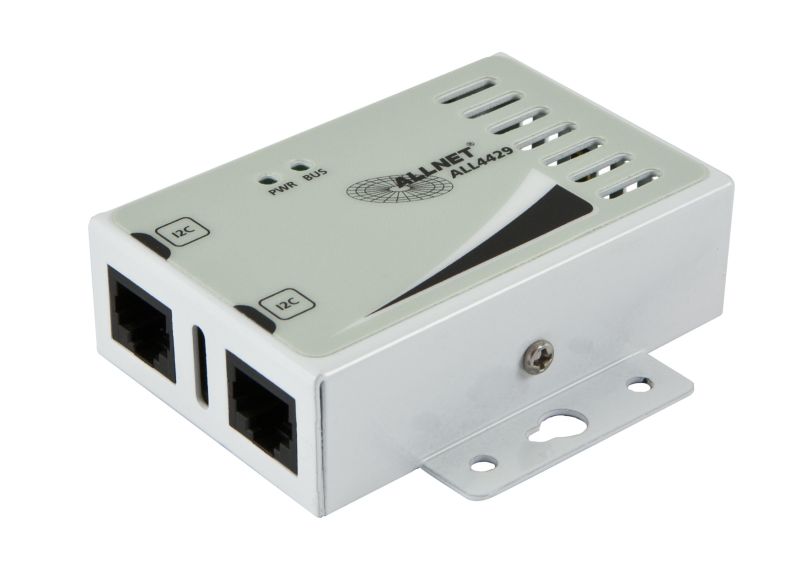

ALLNET MSR Sensor ALL4429 / Luftdruck/Feuchte/Temperatur Sensor im Gehäuse

Highlights: neues flaches Desktop- / Wandgehäuse aus Aluminium I2C Bus für den Multiplexing Einsatz Winkelbefestigungen für die Wandmontage Messen, steuern und regeln Sie automatisch und unabhängig ALLNET verfolgt bereits seit Jahren das Konzept der intelligenten Steuerung von Abläufen in der Gebäudetechnik über Netzwerk und Internet. Intelligente Gebäudetechnik bietet nicht nur mehr Komfort, sondern fördert aktiv die Einsparung von Energiekosten. Zentral gesteuert und über Netzwerk / Internet erreichbar ermöglichen die ALLNET Homeautomation Produkte intelligente Gebäudetechnik unabhängig von Zeit und Standort. Der ALL4429 Kombisensor hat einen Messbereich von 0 bis 1023 mbar, -40...+80 °C und 0...100 % RH Kombisensor Luftdruck/Temperatur/Luftfeuchte im Desktop-/ Wandgehäuse Messbereich 0 bis 1023 mbar / -40 bis +80 °C (Auflösung 0,01 °C) / 0...100 % RH (Auflösung 0,5%) Aluminiumgehäuse mit Lasche zur Wandbefestigung Mehrfach Multiplexing = mehrere Multiplexing Module an einer Leitung Anschluss: 2x RJ45 (nicht mehr kompatibel mit ALL3000/ALL4000) Technische Daten: Element Spezifikation Sensortyp Luftdruck,-feuchte,Temperatur Luftdruckmeßbereich: 0 bis 1023 mbar Temperaturmeßbereich: -40 bis +80 °C (Auflösung 0,01 °C) Feuchtigkeitsmeßbereich: 0...100 % RH (Auflösung 0,5%) Chip BMP085 + SHT71 Anschluß: 2x RJ45 (I2C Bus) Multiplexing: siehe Tabelle unten LED Anzeigen: 1x PWR, 1x BUS Gehäuse: Metallgehäuse Umgebung: Temperatur Betrieb: -45 ~ 90 °C Luftfeuchtigkeit Betrieb: 0% ~ 100% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) Kennzeichnung: CE, RoHS Maße: 79 x 50 x 24 mm (Länge x Breite x Höhe) Gewicht: 230 Gramm (ohne Verpackung und Zubehör) Verpackungsinhalt: 1x ALL4429Kombisensor 1 Anschlußkabel Multiplexing - Hinweis zum Betreiben mehrerer Sensoren an einem Sensorport Grundsätzlich ist es bei den ARM- und MIPS-basierten Systemen möglich, im Gegensatz zum ALL3000/4000, mehr als einen Sensor an einem physikalischen Port zu betreiben. Hardwaremäßige Voraussetzung ist, daß die Sensoren über 2 RJ45-Anschlüsse verfügen, so daß das Sensorsignal zum jeweils nächsten Sensor weitergeführt werden kann. Die Gesamt-Kabellänge von 100 m erhöht sich dabei nicht. Damit die Sensoren von den Geräten auch eindeutig identifiziert werden können, ist es erforderlich, daß diese softwareseitig unterschiedliche I2C-Chipadressen und ID´s haben. Sensoren mit gleicher Chipadresse und einstellbarer ID lassen sich kombinieren. Bei Sensoren ohne einstellbarer Adresse kann nur jeweils 1 Sensortyp pro Port angeschlossen werden.

Artikel-Nr.: 98828

Herstellernummer: ALL4429

ALLNET MSR Sensor ALL4432 / Helligkeitssensor analog im Metall Gehäuse *white*

Highlights: neues flaches Desktop- / Wandgehäuse aus Aluminium I2C Bus für den Multiplexing Einsatz wahlweise in schwarz oder in weiß erhältlich Winkelbefestigungen für die Wandmontage Messen, steuern und regeln Sie automatisch und unabhängig ALLNET verfolgt bereits seit Jahren das Konzept der intelligenten Steuerung von Abläufen in der Gebäudetechnik über Netzwerk und Internet. Intelligente Gebäudetechnik bietet nicht nur mehr Komfort, sondern fördert aktiv die Einsparung von Energiekosten. Zentral gesteuert und über Netzwerk / Internet erreichbar ermöglichen die ALLNET Homeautomation Produkte intelligente Gebäudetechnik unabhängig von Zeit und Standort. Der ALL4432 Helligkeitssensor gibt die Helligkeit als Wert von 0 bis 100 an. Helligkeitssensor analog im Desktop-/ Wandgehäuse Messbereich 0 bis 100 Aluminiumgehäuse mit Lasche zur Wandbefestigung Mehrfach Multiplexing = mehrere Multiplexing Module an einer Leitung Anschluss: 2x RJ45 (nicht kompatibel zu ALL3000/400x) Technische Details: Element Spezifikation Sensortyp Helligkeit analog 16bit Meßbereich: 0 bis 100 Chip ADS1100A2 Anschluß: 2x RJ45 (I2C Bus) Multiplexing: auf gleiche Sensortypen am Port achten! - siehe Hinweis unten LED Anzeigen: 1x PWR, 1x BUS Gehäuse: Metallgehäuse Umgebung: Temperatur Betrieb: -45 ~ 90 °C Luftfeuchtigkeit Betrieb: 0% ~ 100% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) Kennzeichnung: CE, RoHS Maße: 79 x 50 x 24 mm (Länge x Breite x Höhe) Gewicht: 230 Gramm (ohne Verpackung und Zubehör) Verpackungsinhalt: 1x ALL4432 Helligkeitssensor 1x Anschlußkabel Multiplexing - Hinweis zum Betreiben mehrerer Sensoren an einem Sensorport Grundsätzlich ist es bei den ARM- und MIPS-basierten Systemen möglich, im Gegensatz zum ALL3000/4000, mehr als einen Sensor an einem physikalischen Port zu betreiben. Hardwaremäßige Voraussetzung ist, daß die Sensoren über 2 RJ45-Anschlüsse verfügen, so daß das Sensorsignal zum jeweils nächsten Sensor weitergeführt werden kann. Die Gesamt-Kabellänge von 100 m erhöht sich dabei nicht. Damit die Sensoren von den Geräten auch eindeutig identifiziert werden können, ist es erforderlich, daß diese softwareseitig unterschiedliche I2C-Chipadressen und ID´s haben. Sensoren mit gleicher Chipadresse und einstellbarer ID lassen sich kombinieren. Bei Sensoren ohne einstellbarer Adresse kann nur jeweils 1 Sensortyp pro Port angeschlossen werden.

Artikel-Nr.: 98831

Herstellernummer: ALL4432white

ALLNET MSR IO ALL4442 / 4-fach Kontakteingang mit Impulsverl.

Kompatibel mit ALL34xx/350x/4500/5000/3692 4-Port Kontakteingangsmodul im Gehäuse Anschluss von bis zu 4 (potentialfreien) Kontakten Offene Kontakte werden als "1" gewertet, geschlossene als "0" - ideal z.B. für Ruhestromschleifen (Türkontakte) mit Impulsverlängerung ACHTUNG NICHT KOMPATIBEL MIT ALL3000/4000!

Artikel-Nr.: 98836

Herstellernummer: ALL4442

ALLNET MSR Sensor ALL4444 / 4 fach 220V Netzspannungswächter im Gehäuse

Kompatibel mit ALL3000/ALL34xx/3500/400x/4500/5000 Stromspannungssensor im Metallgehäuse / Ösen zur Wand/Tischbefestigung Stellt fest, ob eine Leitung Spannung führt 4-phasig, für Wechselspannung 220...240V Potenzialgetrennt über Relais Anschlüsse: 1x RJ45 Eingang / 1x RJ45 Ausgang inklusive 4x Grünen Klemmen Installationsanleitung:

Artikel-Nr.: 98838

Herstellernummer: ALL4444

ALLNET MSR Sensor ALL4452 / PIR Bewegungsmelder im Gehäuse

Highlights: neues flaches Desktop- / Wandgehäuse aus Aluminium I2C Bus für den Multiplexing Einsatz Winkelbefestigungen für die Wandmontage Messen, steuern und regeln Sie automatisch und unabhängig ALLNET verfolgt bereits seit Jahren das Konzept der intelligenten Steuerung von Abläufen in der Gebäudetechnik über Netzwerk und Internet. Intelligente Gebäudetechnik bietet nicht nur mehr Komfort, sondern fördert aktiv die Einsparung von Energiekosten. Zentral gesteuert und über Netzwerk / Internet erreichbar ermöglichen die ALLNET Homeautomation Produkte intelligente Gebäudetechnik unabhängig von Zeit und Standort. Der ALL4452 PIR Bewegungsmelder hat eine max. Erfassungsbereich von 92° und einen max. Bereich von 8 Meter. PIR Bewegungsmelder im Desktop-/ Wandgehäuse max. Winkel von 92°, max. Bereich von 8 Meter. Aluminiumgehäuse mit Lasche zur Wandbefestigung Mehrfach Multiplexing = mehrere Multiplexing Module an einer Leitung Anschluss: 2x RJ45 Technische Details: Element Spezifikation Sensortyp PIR Bewegungsmelder Meßbereich: max. Winkel von 92°, max. Bereich von 8 Meter. Chip PCF8574 Anschluß: 2x RJ45 (I2C Bus) Multiplexing: Einstellrad für ID (8) - siehe Hinweis unten LED Anzeigen: 1x PWR, 1x BUS, 1x Detect Gehäuse: Metallgehäuse Umgebung: Temperatur Betrieb: -45 ~ 90 °C Luftfeuchtigkeit Betrieb: 0% ~ 100% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) Kennzeichnung: CE, RoHS Maße: 79 x 50 x 24 mm (Länge x Breite x Höhe) Gewicht: 230 Gramm (ohne Verpackung und Zubehör) Verpackungsinhalt: 1x ALL4452 PIR Bewegungsmelder 1x Anschlußkabel Multiplexing - Hinweis zum Betreiben mehrerer Sensoren an einem Sensorport Grundsätzlich ist es bei den ARM- und MIPS-basierten Systemen möglich, im Gegensatz zum ALL3000/4000, mehr als einen Sensor an einem physikalischen Port zu betreiben. Hardwaremäßige Voraussetzung ist, daß die Sensoren über 2 RJ45-Anschlüsse verfügen, so daß das Sensorsignal zum jeweils nächsten Sensor weitergeführt werden kann. Die Gesamt-Kabellänge von 100 m erhöht sich dabei nicht. Damit die Sensoren von den Geräten auch eindeutig identifiziert werden können, ist es erforderlich, daß diese softwareseitig unterschiedliche I2C-Chipadressen und ID´s haben. Sensoren mit gleicher Chipadresse und einstellbarer ID lassen sich kombinieren. Bei Sensoren ohne einstellbarer Adresse kann nur jeweils 1 Sensortyp pro Port angeschlossen werden.

Artikel-Nr.: 98840

Herstellernummer: ALL4452

ALLNET MSR Sensor ALL4454 / Rauchmelder/Gas-Sensor im Gehäuse "white"

Highlights: neues flaches Desktop- / Wandgehäuse aus Aluminium kompatibel mit ALL34xx/3500/4500/5000 I2C Bus für den Multiplexing Einsatz wahlweise in schwarz oder in weiß erhältlich Winkelbefestigungen für die Wandmontage Messen, steuern und regeln Sie automatisch und unabhängig ALLNET verfolgt bereits seit Jahren das Konzept der intelligenten Steuerung von Abläufen in der Gebäudetechnik über Netzwerk und Internet. Intelligente Gebäudetechnik bietet nicht nur mehr Komfort, sondern fördert aktiv die Einsparung von Energiekosten. Zentral gesteuert und über Netzwerk / Internet erreichbar ermöglichen die ALLNET Homeautomation Produkte intelligente Gebäudetechnik unabhängig von Zeit und Standort. Der ALL4454 Rauchmelder/ Sensor kann auch für Detektion von Gasen verwendet werden. Rauchmelder/Sensor im Desktop-/ Wandgehäuse meldet Rauch und Gas Aluminiumgehäuse mit Lasche zur Wandbefestigung Mehrfach Multiplexing = mehrere Multiplexing Module an einer Leitung Anschluss: 2x RJ45 (nicht kompatibel mit ALL3000/400x) Element Spezifikation Sensortyp Rauch-/ Gassensor Messbereich: 0 bis 100 Chip ADS1100A3 Anschluss: 2x RJ45 (I2C Bus) Multiplexing: auf gleiche Sensortypen am Port achten! - siehe Hinweis unten LED Anzeigen: 1x PWR, 1x BUS Gehäuse: Metallgehäuse Umgebung: Temperatur Betrieb: -45 ~ 90 °C Luftfeuchtigkeit Betrieb: 0% ~ 100% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) Kennzeichnung: CE, RoHS Maße: 79 x 50 x 24 mm (Länge x Breite x Höhe) Gewicht: 230 Gramm (ohne Verpackung und Zubehör) Verpackungsinhalt: 1x ALL4454 Rauchmelder / Sensor 1x Anschlusskabel Multiplexing - Hinweis zum Betreiben mehrerer Sensoren an einem Sensorport Grundsätzlich ist es bei den ARM- und MIPS-basierten Systemen möglich, im Gegensatz zum ALL3000/4000, mehr als einen Sensor an einem physikalischen Port zu betreiben. Hardwaremäßige Voraussetzung ist, dass die Sensoren über 2 RJ45-Anschlüsse verfügen, sodass das Sensorsignal zum jeweils nächsten Sensor weitergeführt werden kann. Die Gesamt-Kabellänge von 100 m erhöht sich dabei nicht. Damit die Sensoren von den Geräten auch eindeutig identifiziert werden können, ist es erforderlich, dass diese softwareseitig unterschiedliche I2C-Chipadressen und ID´s haben. Sensoren mit gleicher Chipadresse und einstellbarer ID lassen sich kombinieren. Bei Sensoren ohne einstellbarer Adresse kann nur jeweils 1 Sensortyp pro Port angeschlossen werden.

Artikel-Nr.: 96689

Herstellernummer: ALL4454white

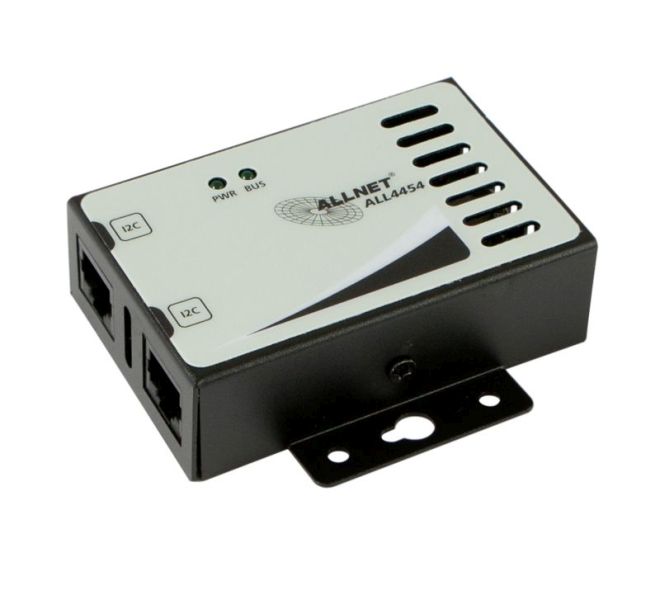

ALLNET MSR Sensor ALL4454 / Rauchmelder/Gas-Sensor im Gehäuse "black"

Highlights: neues flaches Desktop- / Wandgehäuse aus Aluminium kompatibel mit ALL34xx/3500/4500/5000 I2C Bus für den Multiplexing Einsatz wahlweise in schwarz oder in weiß erhältlich Winkelbefestigungen für die Wandmontage Messen, steuern und regeln Sie automatisch und unabhängig ALLNET verfolgt bereits seit Jahren das Konzept der intelligenten Steuerung von Abläufen in der Gebäudetechnik über Netzwerk und Internet. Intelligente Gebäudetechnik bietet nicht nur mehr Komfort, sondern fördert aktiv die Einsparung von Energiekosten. Zentral gesteuert und über Netzwerk / Internet erreichbar ermöglichen die ALLNET Homeautomation Produkte intelligente Gebäudetechnik unabhängig von Zeit und Standort. Der ALL4454 Rauchmelder/ Sensor kann auch für Detection von Gasen verwendet werden. Rauchmelder/Sensor im Desktop-/ Wandgehäuse meldet Rauch und Gas Aluminiumgehäuse mit Lasche zur Wandbefestigung Mehrfach Multiplexing = mehrere Multiplexing Module an einer Leitung Anschluss: 2x RJ45 (nicht kompatibel mit ALL3000/400x) Technische Daten: Element Spezifikation Sensortyp Rauch-/ Gassensor Meßbereich: 0 bis 100 Chip ADS1100A3 Anschluß: 2x RJ45 (I2C Bus) Multiplexing: auf gleiche Sensortypen am Port achten! - siehe Hinweis unten LED Anzeigen: 1x PWR, 1x BUS Gehäuse: Metallgehäuse Umgebung: Temperatur Betrieb: -45 ~ 90 °C Luftfeuchtigkeit Betrieb: 0 % ~ 100 % (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5 % ~ 90 % (nicht kondensierend) Kennzeichnung: CE, RoHS Maße: 79 x 50 x 24 mm (Länge x Breite x Höhe) Gewicht: 230 Gramm (ohne Verpackung und Zubehör) Verpackungsinhalt: 1x ALL4454 Rauchmelder / Sensor 1x Anschlusskabel Multiplexing - Hinweis zum Betreiben mehrerer Sensoren an einem Sensorport Grundsätzlich ist es bei den ARM- und MIPS-basierten Systemen möglich, im Gegensatz zum ALL3000/4000, mehr als einen Sensor an einem physikalischen Port zu betreiben. Hardwaremäßige Voraussetzung ist, dass die Sensoren über 2 RJ45-Anschlüsse verfügen, sodass das Sensorsignal zum jeweils nächsten Sensor weitergeführt werden kann. Die Gesamt-Kabellänge von 100 m erhöht sich dabei nicht. Damit die Sensoren von den Geräten auch eindeutig identifiziert werden können, ist es erforderlich, dass diese softwareseitig unterschiedliche I2C-Chipadressen und IDs haben. Sensoren mit gleicher Chipadresse und einstellbarer ID lassen sich kombinieren. Bei Sensoren ohne einstellbarer Adresse kann nur jeweils 1 Sensortyp pro Port angeschlossen werden.

Artikel-Nr.: 102435

Herstellernummer: ALL4454black

ALLNET MSR IO Zentrale Schaltsteckdose ALL3075v4 inkl. WLAN & Strommessung für IP Gebäude Automation

Highlights: Ermöglicht das Schalten des angeschlossenen Verbrauchers (bis 16A) über den integrierten Webserver- Neue Release 3.2 Erfassung/Anzeige von Verbrauch/Wechselspannung/Frequenz "Hz"/ Leistungsfaktor Wireless LAN nach IEEE802.11b/g/n mit 300 Mbps & 10/100 Mbit RJ45-Netzwerkanschluß Deutscher Schutzkontakt-Stecker/Buchse für 200 - 250 V Wechselspannung Schaltung zeit- und Verbrauchs-, programmgesteuert oder manuell möglich Über die ALL3075v4 Netzwerksteckdose können elektrische Geräte über ein Computernetzwerk ein- und ausgeschaltet werden. Die ALL3075v4 fungiert hier als Zwischenstecker zwischen Stromsteckdose und elektrischem Verbraucher. Sie wird in ein Computernetzwerk eingebunden und erhält eine eindeutige IP Adresse. Die Konfiguration und Bedienung erfolgt unabhängig von einer bestimmten Plattform oder eines Betriebssystems über einen beliebigen Webbrowser von PC, MAC, Webpad oder Smartphone aus. Zusätzliche Software ist nicht nötig. Die ALL3075v4 registriert und speichert den Stromverbrauch des angeschlossenen Geräts. Die Schaltvorgänge können manuell, zeitgesteuert, verbrauchsabhängig, etc. programmiert werden. Mehrere ALL3075v4 können im Verbund abhängig voneinander geschaltet werden. Darüber hinaus arbeiten Sie mit anderen ALLNET Automatisierungslösungen, wie beispielsweise ALL369x Powermeter, ALL3418v2, ALL3419 / ALL3500, ALL3505, ALL4500, oder ALL5000 und alle nachfolgenden Varianten zusammen. Der ALLNET ALL3075v4 Adapter ist zudem mit der stark überarbeiteten Benutzeroberfläche 3.2 ausgestattet. Neben zahlreichen Neuerungen in der Oberfläche, bietet Release 3.2 erstmals auch die Möglichkeit mehrere ALLNET Remote Sensoren und Aktoren schnell und einfach über JSON in die Steueroberfläche zu integrieren. So können die Sensordaten standortübergreifend über eine zentrale Oberfläche verwaltet werden, was zu einer deutlich höheren Übersichtlichkeit und einfacheren Administration führt. Neben der kabelgebundenen 10/100Mbit/s RJ45 Netzwerkschnittstelle verfügt die ALL3075v4 auch über eine Wireless LAN Schnittstelle nach IEEE802.1b/g/n Standard und kann damit auch in ein drahtloses Wireless LAN Netzwerk integriert werden; sowohl als Client oder Access Point. Mit der "Server Überwachungsfunktion" können Sie die ALL3075v4 veranlassen einen Rechner oder Router zu überwachen und zurücksetzen. An das eingetragene System wird ein Ping gesandt, antwortet das System nicht in einer vorgegeben Zeit, wird der Ausgang für eine einstellbare Zeit ausgeschaltet.Anwendungsbeispiele: Gezielte Steuerung und Neustart von PCs und Servern aus der Ferne Neustart von Router aus der Ferne inkl. automatischem Hochfahren (Totzeit programmierbar) Zeitgesteuerte Elememinierung von unnötigem Stromverbrauch durch Standyby Geräte Verbrauchserfassung & Schaltung von einzelnen Verbrauchern innerhalb des Büro's / Haushalts etc. Komplexe Schaltszenarien in Verbindung mit anderen ALLNET Gebäudeautomationsprodukten inkl. Einfluss von Temperatur, Luftfeuchte, etc. viele weitere Anwendungen... Technische Daten: Netzwerk: 10BaseT 100BaseTX Netzwerkanschluss: RJ45 Unterstützte Standards: IEEE 802.3, IEEE 802.3u Protokolle: HTTP/HTTPS TCP/IP Management/Steuerung: per Webbrowser, XML, JSON Betriebssysteme: alle netzwerkfähigen Betriebssysteme Spannungsbereich: 200 - 250 Volt Schaltstrom: max. 16 Ampere = 3680 ohmsche Last Leistungsmessung: Einspeisung von PV - Photovoltaik (positiv) Verbrauchsmessung (negativ) Gehäuse: Kunststoffgehäuse mit integrierter Schutzkontakt-Strombuchse/-stecker Umgebung: Temperatur Betrieb: 0 ~ 40 °C Luftfeuchtigkeit Betrieb: 10% ~ 85% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) Maße: 125 x 68 x 40 (60) mm (Höhe x Breite x Tiefe) Gewicht: 200 Gramm (nur Adapter) Kennzeichen CE

Artikel-Nr.: 104248

Herstellernummer: ALL3075v4

ALLNET MSR IO Zentrale Schaltsteckdose inkl. WLAN "ALL3073V3WLAN" für IP Gebäude Automation

Highlights: Ermöglicht das Schalten des angeschlossenen Verbrauchers (bis 16A) über den integrierten Webserver- Neue Release 3.2 Wireless LAN nach IEEE802.11b/g/n mit 300 Mbps & 10/100 Mbit RJ45-Netzwerkanschluß Deutscher Schutzkontakt-Stecker/Buchse für 200 - 250 V Wechselspannung Schaltungszeit, programmgesteuert oder manuell möglich Über die ALL3073v3 Netzwerksteckdose können elektrische Geräte über ein Computernetzwerk ein- und ausgeschaltet werden. Die ALL3073v3 fungiert hier als Zwischenstecker zwischen Stromsteckdose und elektrischem Verbraucher. Sie wird in ein Computernetzwerk eingebunden und erhält eine eindeutige IP Adresse. Die Konfiguration und Bedienung erfolgt unabhängig von einer bestimmten Plattform oder eines Betriebssystems über einen beliebigen Webbrowser von PC, MAC, Webpad oder Smartphone aus. Zusätzliche Software ist nicht nötig. Die Schaltvorgänge können manuell, zeitgesteuert, etc. programmiert werden. Mehrere ALL3073v3 können im Verbund abhängig voneinander geschaltet werden. Darüber hinaus arbeiten Sie mit anderen ALLNET Automatisierungslösungen, wie beispielsweise ALL369x Powermeter, ALL3418v2, ALL3500, ALL3505, ALL4500, oder ALL5000 zusammen. Der ALLNET ALL3073v3 Adapter ist zudem mit der stark überarbeiteten Benutzeroberfläche 3.2 ausgestattet. Neben zahlreichen Neuerungen in der Oberfläche, bietet Release 3.2 erstmals auch die Möglichkeit mehrere ALLNET Remote Sensoren und Aktoren schnell und einfach über JSON in die Steueroberfläche zu integrieren. So können die Sensordaten standortübergreifend über eine zentrale Oberfläche verwaltet werden, was zu einer deutlich höheren Übersichtlichkeit und einfacheren Administration führt. Neben der kabelgebundenen 10/100Mbit/s RJ45 Netzwerkschnittstelle verfügt die ALL3073v3 auch über eine Wireless LAN Schnittstelle nach IEEE802.1b/g/n Standard und kann damit auch in ein drahtloses Wireless LAN Netzwerk integriert werden; sowohl als Client oder Access Point. Mit der "Server Überwachungsfunktion" können Sie die ALL3073v3 veranlassen einen Rechner oder Router zu überwachen und zurücksetzen. An das eingetragene System wird ein Ping gesandt, antwortet das System nicht in einer vorgegeben Zeit, wird der Ausgang für eine einstellbare Zeit ausgeschaltet.Anwendungsbeispiele: Gezielte Steuerung und Neustart von PCs und Servern aus der Ferne Neustart von Router aus der Ferne inkl. automatischem Hochfahren (Totzeit programmierbar) Zeitgesteuerte Elememinierung von unnötigem Stromverbrauch durch Standyby Geräte Komplexe Schaltszenarien in Verbindung mit anderen ALLNET Gebäudeautomationsprodukten inkl. Einfluss von Temperatur, Luftfeuchte, etc. viele weitere Anwendungen... Technische Daten: Netzwerk: 10BaseT 100BaseTX Netzwerkanschluss: RJ45 Unterstützte Standards: IEEE 802.3, IEEE 802.3u Protokolle: HTTP/HTTPS TCP/IP Management/Steuerung: per Webbrowser, XML, JSON Betriebssysteme: alle netzwerkfähigen Betriebssysteme Spannungsbereich: 200 - 250 Volt Schaltstrom: max. 16 Ampere = 3680 ohmsche Last Stromverbrauch: Leerlauf: 1,5W ~2W WiFi-Aktiv: 1 Gerät verbunden und Download ca. 1,80W ~ 2,70W Gehäuse: Kunststoffgehäuse mit integrierter Schutzkontakt-Strombuchse/-stecker Umgebung: Temperatur Betrieb: 0 ~ 40 °C Luftfeuchtigkeit Betrieb: 10% ~ 85% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) Maße: 125 x 68 x 40 (60) mm (Höhe x Breite x Tiefe) Gewicht: 200 Gramm (nur Adapter) Kennzeichen CE

Artikel-Nr.: 174036

Herstellernummer: ALL3073V3WLAN

ALLNET Ersatznetzteil 12V/2,0A

Gerader DC-Stecker am Anschlusskabel. Zm Anschluss an viele 12V-Geräte geeignet, die bis zu 2A Stromstärke benötigen. Standard Stecker 5,5mm / 2,1mm Hohlstecker. Input 100V-240V 50-60Hz 0,8A MAX Output 12V/2A.Erweiterter Spannungsbereichseingang von 100V-240V AC

Artikel-Nr.: 105571

Herstellernummer: 12V2ANetzteil

ALLNET MSR Sensor ALL3020 / Luftfeuchte & Temperatur für IP Gebäude Automation

• kompatibel mit ALL34xx/350x/4500/5000 • Messbereich -40...+125 °C, 0...100 %RH • Auflösung Temperatur 0,01 °C, Auflösung Feuchte: 0,01 % • Messgenauigkeit Temp im ganzen Bereich ca. +/- 0,6° (Typisch: -20 + 90° = +/- = 0,2°) • Messgenauigkeit Feuchte im ganzen Bereich ca. +/- 3% (Typisch: 0~80% +/- 1,5%) • Mit 1,5 m Anschlusskabel Technical Details: Humidity Sensor Specification Parameter Condition Value Units Sensor Humidity Accuracy tolerance1 Typ. ±1.5 %RH Max. - Repeatability2 Low, typ. 0.21 %RH Medium, typ. 0.15 %RH High, typ. 0.08 %RH Resolution Typ. 0.01 %RH Hysteresis at 25°C ±0.8 %RH Specified range3 extended4 0 to 100 %RH Response time5 t63% 86 s Long-term drift Typ.7 <0.25 %RH/yr Temperature Sensor Specification Parameter Condition Value Units ALL3020 Accuracy tolerance1 typ., 20°C to 60°C ±0.1 °C Max. - Repeatability2 Low, typ. 0.15 °C Medium, typ. 0.08 °C High, typ. 0.04 °C Resolution Typ. 0.01 °C Specified Range - -40 to 125 °C Response time 8 t63% >2 s Long Term Drift max <0.03 °C/yr

Artikel-Nr.: 157798

Herstellernummer: ALL3020

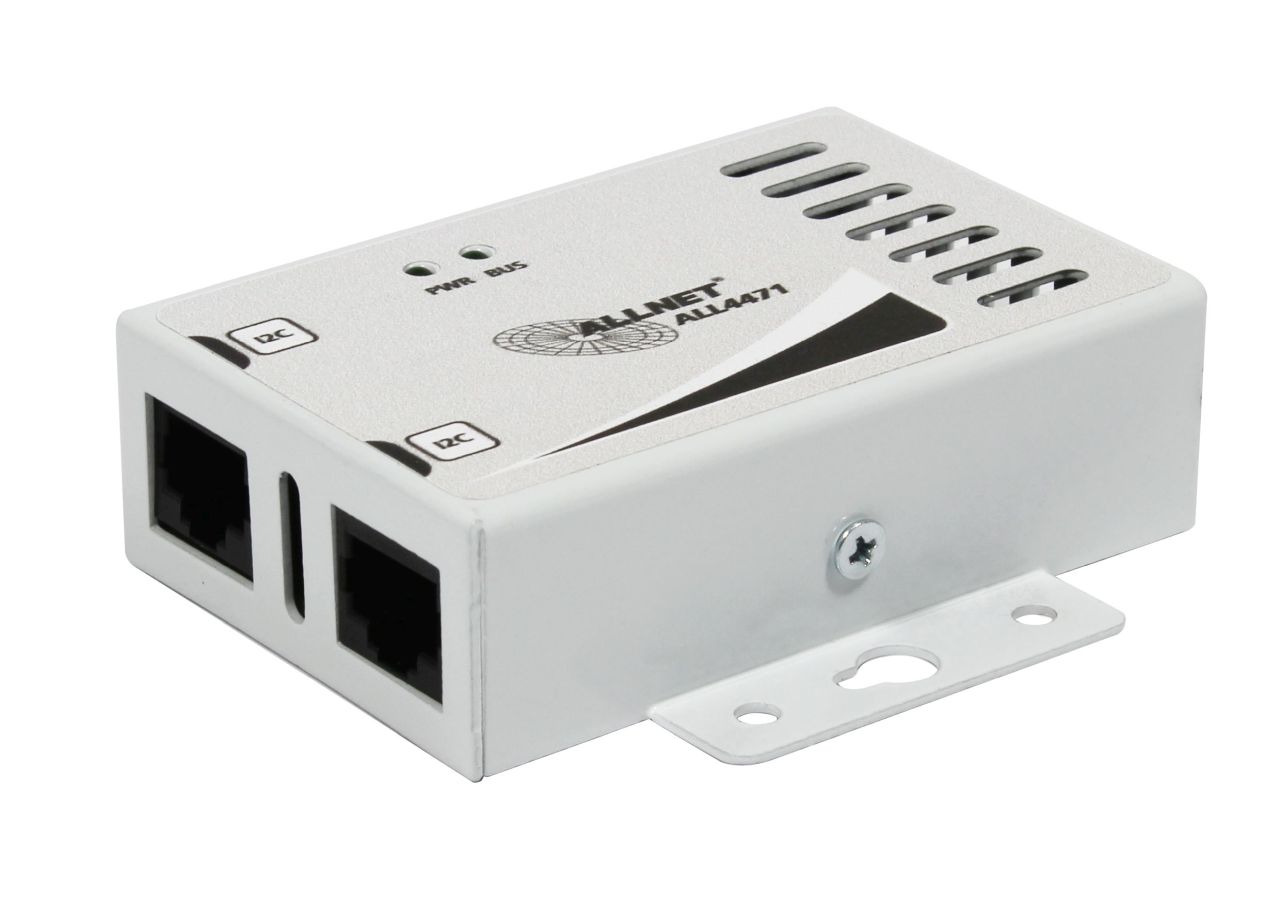

ALLNET MSR Sensor ALL4471 / CO2-Kohlendioxid-Sensor/Temp/Feuchte 3in1

Highlights: kompatibel mit ALL3418v2/3419/35xx/4500/5000 Kohlendioxidsensor "CO2-Sensor" zeigt die Werte in ppm an. Aluminiumgehäuse mit Lasche zur Wandbefestigung CO2 Messrange 0-40000ppm Messgenauigkeit ± (30 ppm + 3% MV) / (25 °C, 400 - 10'000 ppm) Integrierter Temperatursensor -40 °C - 70 °C bei ± (0.4 °C + 0.023 x (T [°C] - 25°C)) Genauigkeit Integrierter Luftfeuchtesensor 0 - 100 % RH bei ±3% RH (0-100% RH) Genauigkeit Anschlüsse: 1x RJ45 Eingang / 1x RJ45 Ausgang Zuverlässige Messwerte nach Neustart erst nach nach 5min. Aufwärmphase realistisch. (nicht mehr kompatibel mit ALL3000/400x & ALL4504/4404 8 Port Multiplexer) Die Anwendung von ALLNET Technologie für die IR-Detektion ermöglicht Kohlendioxidmessungen mit hoher Genauigkeit zu einem attraktiven Preis. Zusammen mit der NDIR-Messtechnik zur CO2-Erkennung kommt ein erstklassiger Sensirion Feuchte- und Temperatursensor auf dem gleichen Sensormodul zum Einsatz. Luftfeuchtigkeit und Temperatur der Umgebung können dank ALLNET & Sensirions Know-how im Bereich der Algorithmik dem Anwender zur Verfügung gestellt werden, indem externe Wärmequellen modelliert und kompensiert werden, ohne dass zusätzliche Komponenten benötigt werden. Dank des angewandten Zweikanalprinzips zur Messung der Kohlendioxidkonzentration ist der Sensor dazu ausgelegt, Langzeitdrifts automatisch zu kompensieren. Die sehr geringe Modulhöhe ermöglicht eine einfache Integration in unterschiedliche Anwendungen. Kohlendioxid ist ein wichtiger Indikator für die Qualität der Raumluft. Dank neuer Energiestandards und besserer Dämmung sind Häuser immer energieeffizienter geworden, wobei sich aber die Luftqualität rapide verschlechtern kann. Aktive Belüftung ist notwendig, um ein angenehmes und gesundes Raumklima zu erhalten und das Wohlbefinden und die Produktivität der Bewohner zu verbessern. Der ALL4471 von ALLNET ermöglicht eine genaue und stabile Überwachung von CO2 in der Luft sowie von Temperatur und Luftfeuchtigkeit. So können Kunden neue Lösungen entwickeln, die die Energieeffizienz steigern und gleichzeitig das Wohlbefinden aller fördern. Technische Daten: CO2 Sensor Specifications CO2 measurement range 0 - 40'000 ppm Accuracy ± (30 ppm + 3% MV) (25 °C, 400 - 10'000 ppm) Repeatability 10 ppm Temperature stability 2.5 ppm / °C (0-50 °C) Response time (t63) 20 s Humidity Sensor Specifications Relative humidity measurement range 0 - 100 % RH Typ accuracy ±3% RH (0-100% RH) Repeatability 0.1% RH Response time (t63) 8 s Temperatur Sensor Specifications Temperature measurement range -40 °C - 70 °C Typ accuracy (°C) ± (0.4 °C + 0.023 x (T [°C] - 25°C)) Repeatability (°C) 0.1 °C Response time (t63) >10 s Electrical Specifications Supply voltage 3.3 - 5.5 V Average current @ 2s measurement rate 19 mA Max. current 75 mA

Artikel-Nr.: 166559

Herstellernummer: ALL4471

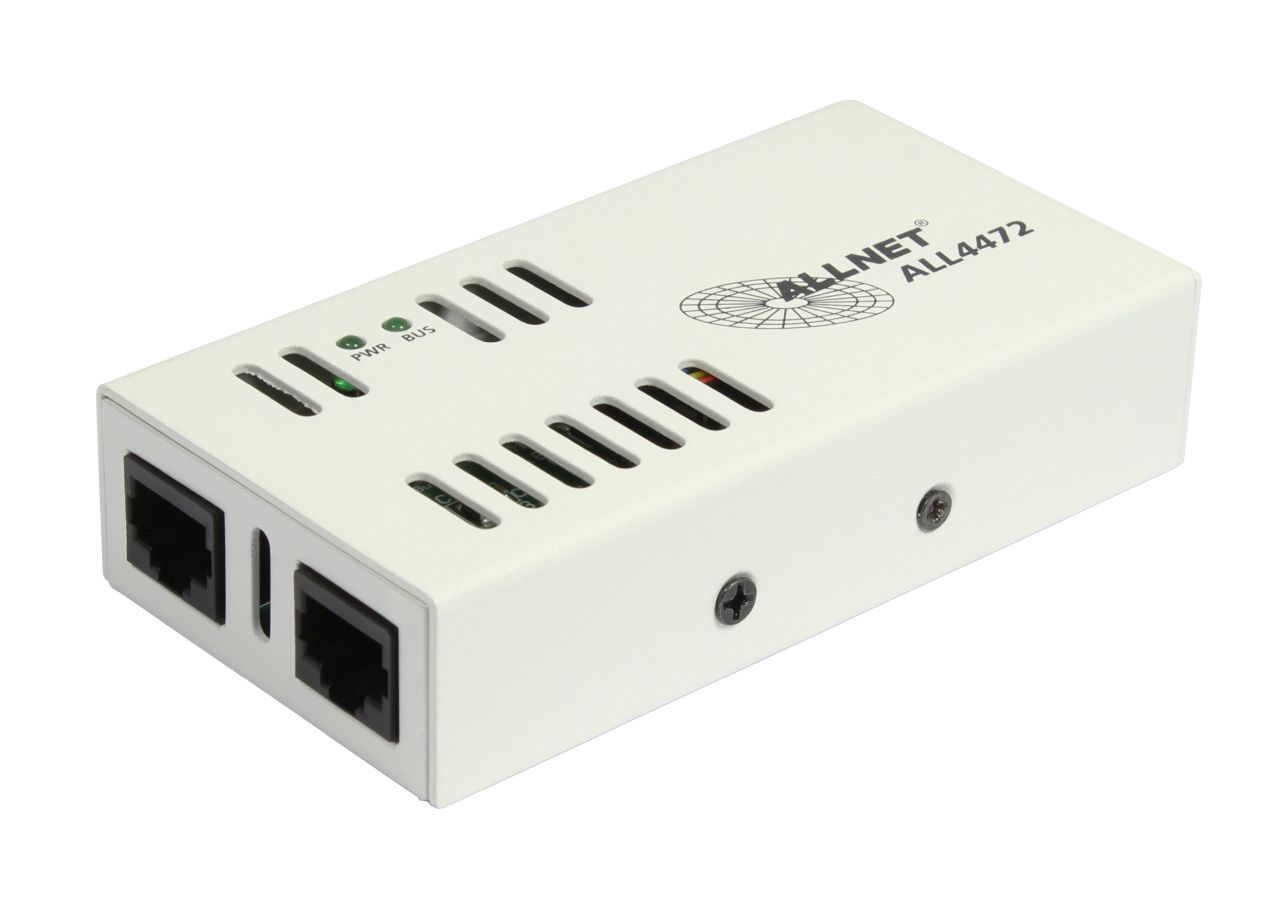

ALLNET MSR Sensor ALL4472 / Feinstaubsensor *white*
