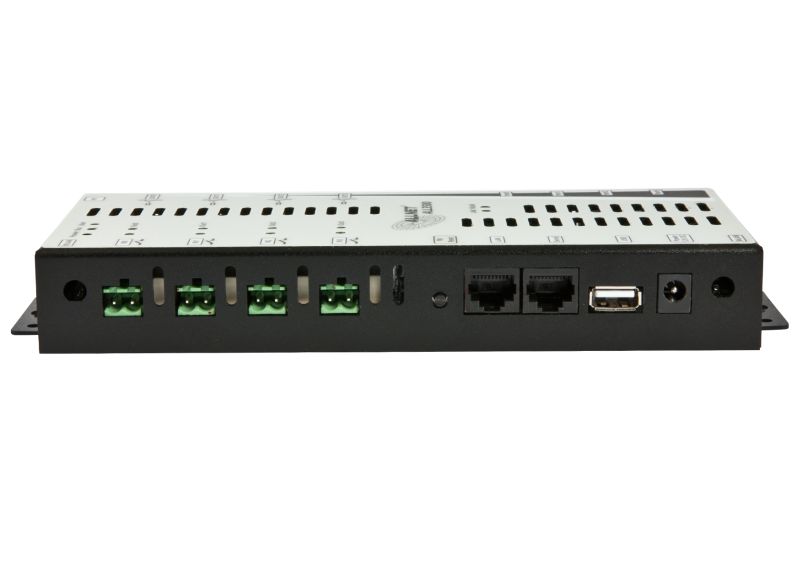

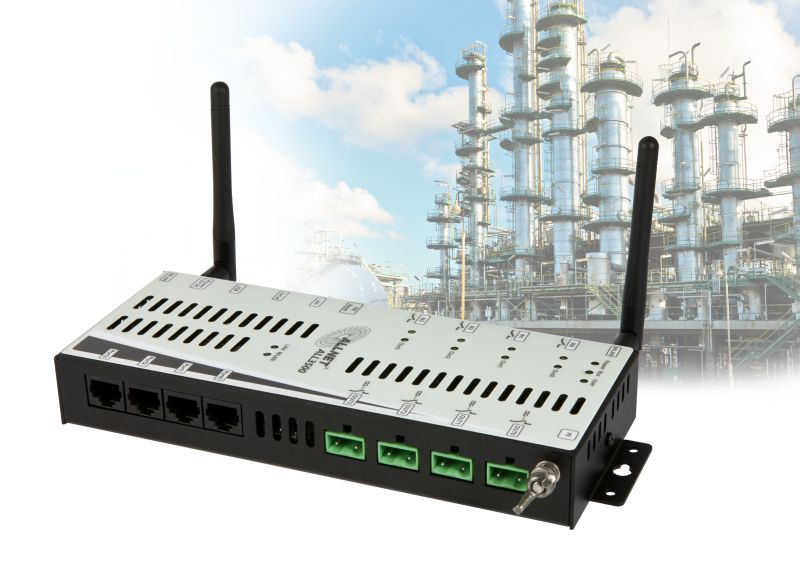

ALLNET MSR Zentrale "ALL3500v2" inkl. 4 Sensor Ports & WLAN für IP Gebäude Automation

ALLNET

UVP Netto: 323,20 €

Preise exkl. MwSt. zzgl. Versandkosten

Artikel-Nr.: 98686

EAN: 4038816035004

Herstellernummer: ALL3500v2

Intrastat ID: 90268020

Ursprungsland: Deutschland

Garantie: 24 Monate

Gewicht: 0,840 KG

EU RoHS und REACH Erklärung

Produktinformationen "ALLNET MSR Zentrale "ALL3500v2" inkl. 4 Sensor Ports & WLAN für IP Gebäude Automation"

Ihr smarter Einstieg in die Gebäudeautomation – ALLNET ALL3500v2

Mit der ALLNET ALL3500v2 Building Automationszentrale erhalten Sie eine kostengünstige und vielseitige Plattform, die optimal auf semi-professionelle Anforderungen abgestimmt ist. Dank modernster Technologie, hoher Konnektivität und einem breiten Anwendungsspektrum ist die ALL3500v2 der perfekte Partner für Ihre Automationsprojekte.

Highlights auf einen Blick:

Kosteneffiziente Plattform: Maximale Funktionalität bei minimalem Platz- und Kostenaufwand.
Intuitive Bedienung: Bequem über Weboberfläche (HTTP/HTTPS) oder per Smartphone steuerbar.
Flexible Datenanbindung: Integration per JSON, MQTT oder SNMP möglich.
Vielseitige Sensorik: Umfassende Überwachung von Temperatur, Feuchtigkeit, Luftdruck und mehr.
Zukunftssicher: Erweiterbar mit i2C-Sensorports und kompatibel mit einer Vielzahl von ALLNET Sensoren und Aktoren.

Funktionen, die überzeugen

Die ALL3500v2 basiert auf einer stabilen Embedded-Linux-Plattform (MIPS oder ARM Architektur), die eine nahtlose Integration in bestehende Systeme ermöglicht. Mit vier RJ45-Ports für Sensormodule können Sie vielfältige Steuer- und Überwachungsaufgaben realisieren. Ob lokale Steuerung oder Cloud-basierte Anwendungen – die ALL3500v2 bietet Ihnen alle Werkzeuge, um Ihre Gebäudeautomation effizient und sicher zu gestalten.

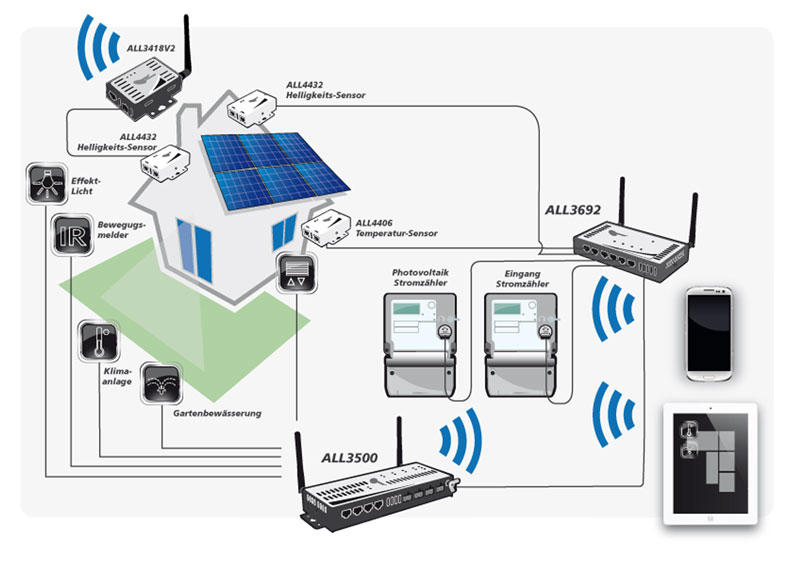

Vielseitige Einsatzmöglichkeiten:

HACCP-Temperaturüberwachung: Präzise Erfassung und Steuerung in kritischen Umgebungen.
Raumklimakontrolle: Überwachung von Temperatur und Luftfeuchte zur bedarfsgerechten Steuerung von Heizungen oder Luftbefeuchtern.
Sicherheitsmanagement: Erkennung von Gasgeruch, Rauch oder Wassereinbruch und Auslösung von Alarmen.
Automatisierte Gartenbewässerung: Zeit- und feuchtigkeitsgesteuert für maximale Effizienz.
Energieverbrauchsoptimierung: Steuerung auf Basis von Verbrauchsdaten externer Sensoren (z. B. ALL4590/4490 Powermeter).

Kompakt, leistungsfähig, vielseitig

Die ALL3500v2 vereint eine Vielzahl von Funktionen in einem kompakten Design, das speziell für platzsparende Installationen entwickelt wurde. Mit vier Relais, Sensorports und Kontaktschnittstellen ist sie flexibel einsetzbar und bietet die Grundlage für anspruchsvolle Automationslösungen – ideal für private und gewerbliche Anwendungen.

Warum ALLNET ALL3500v2?

Mit der ALL3500v2 erhalten Sie eine zuverlässige und wirtschaftliche Lösung für die Gebäudeautomation. Von der Überwachung über die Steuerung bis hin zur Integration in komplexe Installationen – diese Zentraleinheit bietet alles, was Sie für eine smarte, effiziente und zukunftssichere Automatisierung benötigen.

Starten Sie jetzt Ihre Gebäudeautomation mit der ALLNET ALL3500v2!

Vielseitige Sensorik, Aktoren und Schaltmöglichkeiten für Ihre Automation

Die ALLNET ALL3500v2 überzeugt durch ihre Flexibilität und Funktionalität: Mit vier Ports für externe Sensoren und Aktoren, vier Relaisausgängen zur Steuerung von Lasten und vier Kontakteingängen für Taster oder Schalter bietet sie eine ideale Grundlage für komplexe Automationsanwendungen.

Erfassen und Steuern – Präzise und Vielseitig

Mit der ALL3500v2 können Sie eine Vielzahl von Umgebungsparametern wie Temperatur, Feuchtigkeit oder Luftdruck messen, analysieren und darauf basierend automatische Schaltvorgänge ausführen. Die Steuerung erfolgt entweder manuell, zeitgesteuert oder dynamisch, basierend auf den erfassten Messwerten.

Konnektivität, die begeistert

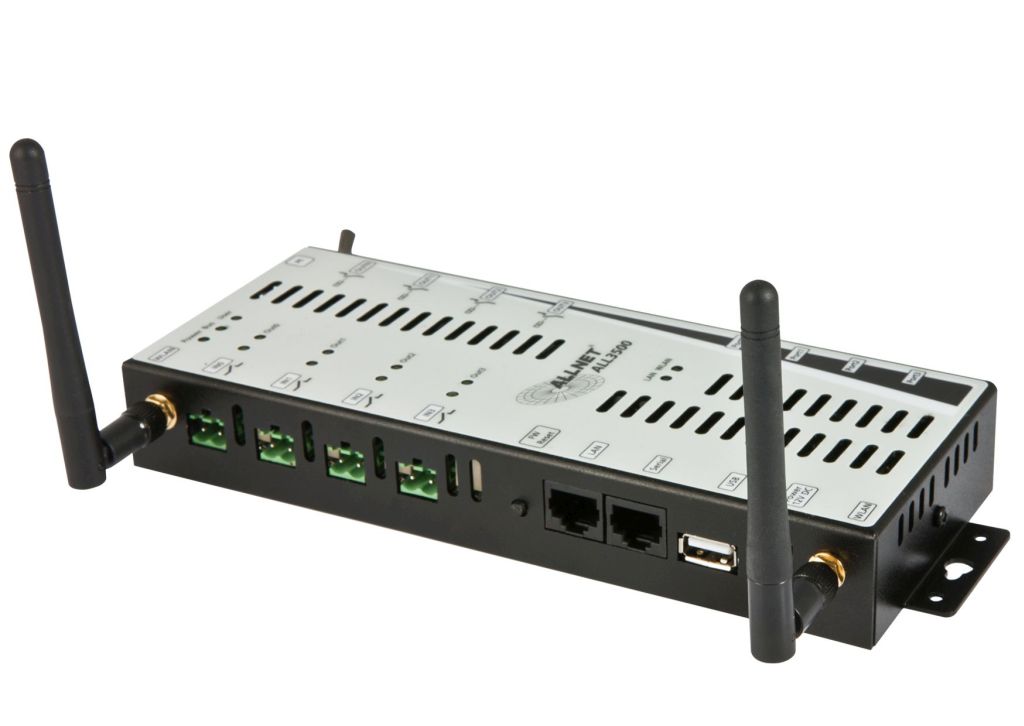

Die ALL3500v2 ist mit Ethernet und eingebautem WLAN ausgestattet, was eine einfache Einbindung in bestehende Netzwerke ermöglicht. Über eine IP-Adresse im TCP/IP-Netzwerk können Sie:

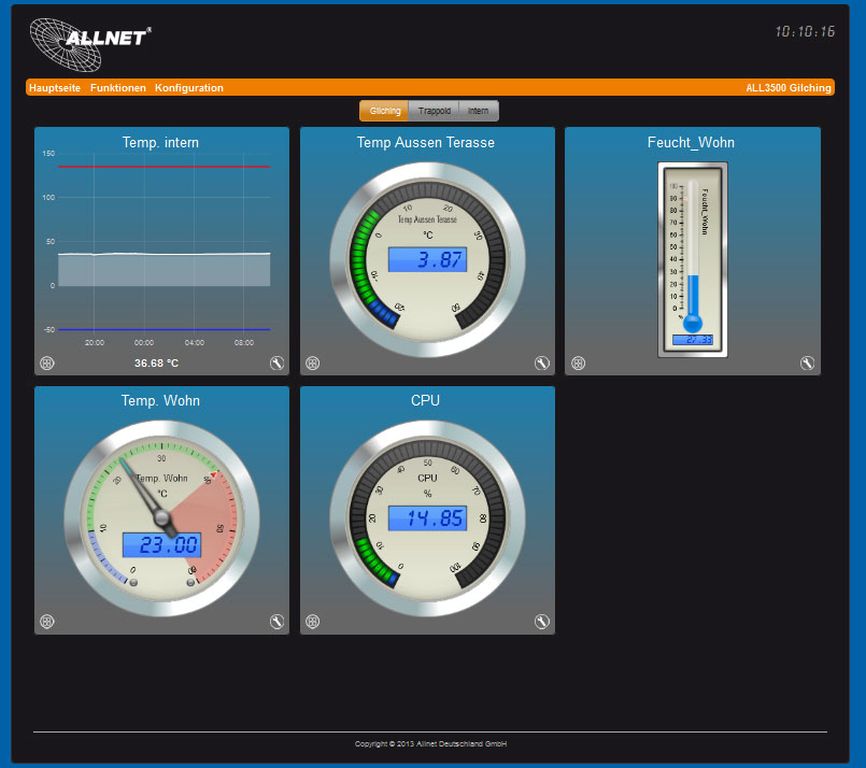

Messdaten direkt im Webbrowser abrufen und bearbeiten.
Automatisierte Benachrichtigungen und Berichte per E-Mail empfangen.
Daten über JSON- oder XML-Schnittstellen abfragen und steuern.

Optional ermöglicht die MQTT-Unterstützung die Übermittlung von Daten in die Cloud und die Integration in IoT-Umgebungen.

Mit ihrer leistungsfähigen Konnektivität und flexiblen Steuerungsmöglichkeiten ist die ALL3500v2 die perfekte Wahl für eine effiziente und zukunftssichere Gebäudeautomation.

I²C-Bus – Bestehende Kabelnetze intelligent nutzen

Die ALLNET ALL3500v2 ermöglicht eine unkomplizierte Anbindung von Mess- und Steuermodulen über ein Standard-Netzwerkkabel (RJ45, Cat. 5). Dadurch können Sie vorhandene Kabelinfrastrukturen wie Netzwerk- oder Telefonverkabelung weiterverwenden und sparen Kosten und Aufwand bei der Installation.

Vorteile des I²C-Bus-Systems:

Einfache Verkabelung: Ein Standard-Netzwerkkabel reicht aus, um Sensoren und Module anzuschließen.
Lange Reichweite: Bis zu 100 Meter Kabellänge zwischen Zentraleinheit und Modul.
Integrierte Stromversorgung: Die Module werden direkt von der Zentraleinheit mit Spannung versorgt – keine separate Stromquelle erforderlich.

USB-Port – Externe Speicheranbindung

Mit dem USB-Port der ALLNET ALL3500v2 können Sie externe Speichermedien einfach und flexibel integrieren. Dadurch lassen sich Daten direkt auf angeschlossenen USB-Geräten speichern und verarbeiten. Dies ermöglicht eine erweiterte Datenprotokollierung und Analyse.

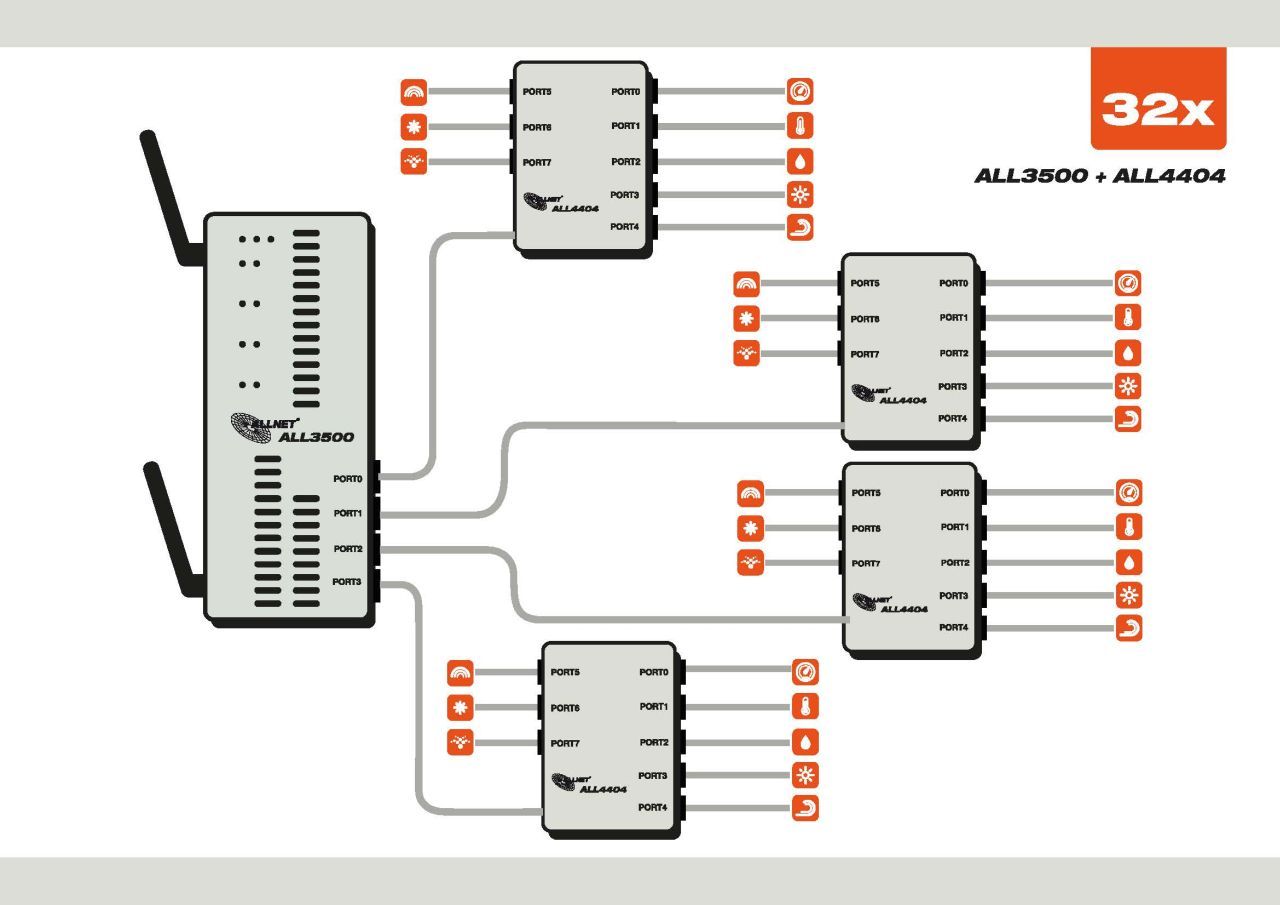

Maximalausbau an Sensoren pro ALL3500v2:

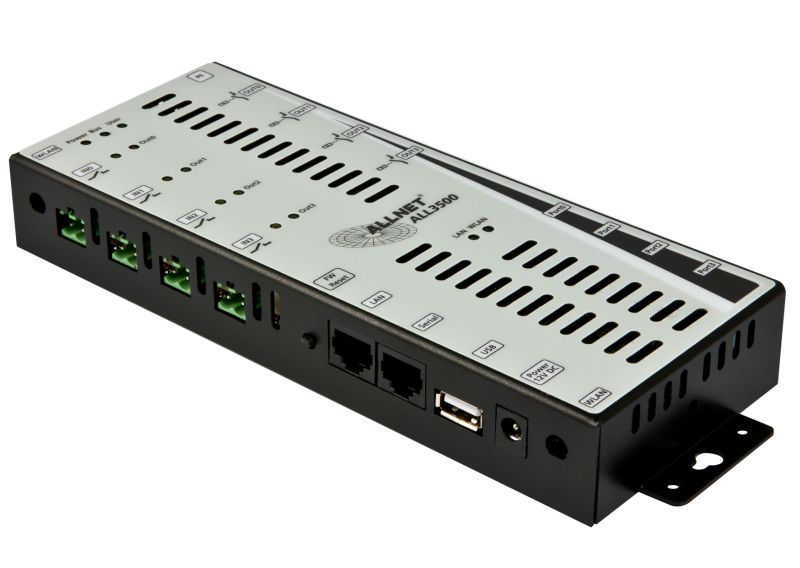

Technische Daten:

Element	Spezifikation

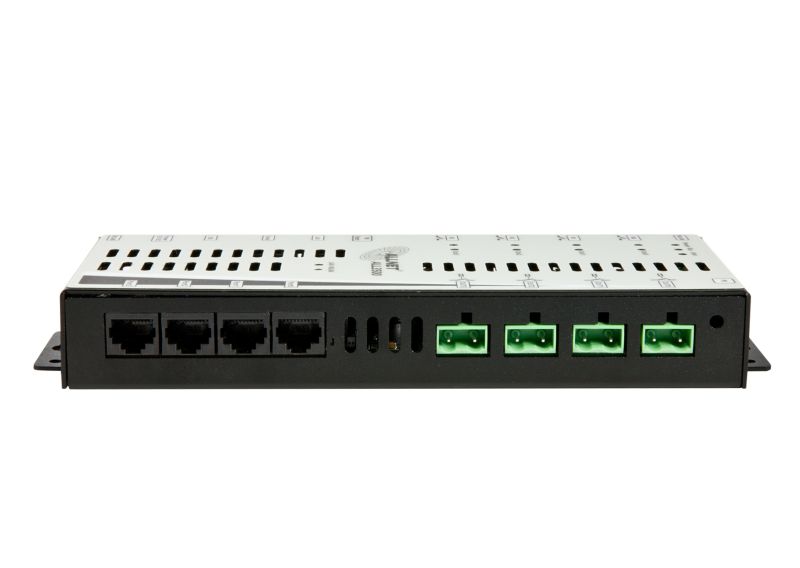

Schnittstellen:	4x RJ45 für Sensormodule
Netzwerk Anschluss:	1x RJ45 10/100Mbps
Schaltrelais:	4x potentialfrei
Kontakteingang:	4x für Taster, Schalter, etc.
Wireless LAN:	Mediatek MTK7688 SOC Chipset 2,4 GHz Wireless N Sicherheit: WEP 64/128bit, WPA, WPA2
Unterstützte Standards:	IEEE 802.3 IEEE 802.3u IEEE 802.11b/g/n
Weitere Schnittstellen:	1x USB 2.0 1x Console
Stromversorgung:	100~240 VAC, 50/60 Hz, externes Netzteil
Stromverbrauch:	<5 Watt maximal
Gehäuse:	Metallgehäuse
Umgebung:	Temperatur Betrieb: 0 ~ 40 °C Luftfeuchtigkeit Betrieb: 10% ~ 85% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend)
Kennzeichnung:	CE, RoHS
Maße:	220,4 x 80 x 30 mm (Länge x Breite x Höhe)
Gewicht:	400 Gramm (Gerät inkl. WLAN Antenne und ALL3006 Sensor)
Verpackungsinhalt:	-ALLNET ALL3500v2 -ALLNET ALL3008 Temperatursensor -WLAN Antenne -Netzteil extern -Bedienungsanleitung

Datenblatt Deutsch

Datenblatt Englisch

Datenblatt Englisch 2

Datenblatt Französisch

Datenblatt Spanisch

Zubehör

ALLNET PoE Splitter-Mini/Extractor / Gigabit / 24W / 5V/12V Schaltbar / ALL-PS102G-AF-AT

ALLNET PoE Splitter-Mini/Extractor / Gigabit / 24W / 5V/12V Schaltbar / ALL-PS102G-AF-AT nicht-isolierter Gigabit PD PoE-Splitter unterstützt IEEE802.3af/at-Standard, kompatibel mit PIN 12/36 & 45/78 Dual-Mode-Stromversorgung. Eingangsspannung: 44-57VDC, Ausgangsspannung: 5V oder 12VDC, und maximale Volllastleistung ist 24W. Hightlights: Selbstanpassung der Gigabit-Rate, 8P Kupferkabel RJ45-Anschluss. Unterstützt IEEE802.3af/at Standard, sowohl Mid-Span ( 4/5+, 7/8- ) als auch End-Span ( 1/2+, 3/6- ) Ausgangsspannung 5V/12VDC optional, geeignet für verschiedene Netzwerkanschlüsse Eingangsspannung 44-57VDC, Nennausgangsleistung 12W, mehr als 82% Wirkungsgrad Schutz gegen Kurzschluss, Überstrom und Übertemperatur 2000V Hochspannungsisolierung (Eingangsstufe zu Ausgangsstufe), weniger als 200mV Ausgangswelligkeit Inkl. ca. 10cm langem Hohlstecker Kabel auf Hohlstecker Außen= 5,5mm & Innen 2,1mm für Direkten Anschluß an Endgeräte mit Hohlstecker-Buchse ALL-PS102G-AF-AT ist ein Gigabit-PD-PoE-Splitter, der von ALLNET unabhängig entwickelt wurde. Er hat einen 1x RJ45-Eingangsanschluss, 1x RJ45-Ausgangsanschluss und 1x DC 5,5mm / 2,1mm-Buchse. Der DC5V/12V-Ausgangsspannungswahlschalter ermöglicht den Anschluss von PoE-Switches an verschiedene Nicht-PoE-Netzwerkanschlüsse. Effektive Lösung der Sicherheitsüberwachung, drahtlose Netzwerke, begrenzt durch die Stromleitung Layout, reduzierte Systemverkabelung, verbesserte Systemstabilität und Sicherheit, und reduzierte Wartungskosten. Der ALL-PS102G-AF-AT PoE-Splitter besteht aus ABS- und PC-flammhemmendem Kunststoffmaterial. Er entspricht dem IEEE802.3 af/at PoE-Standard und verfügt über zwei Stromversorgungsmodi: Endspan (1,2+, 3,6-) und Midspan (4,5+, 7,8-). Die Ausgangsleistung beträgt bis zu 24 W. Geringe Restwelligkeit, >82% Wirkungsgrad, 2KV Portschutzisolierung. Es verfügt über Kurzschluss-, Überstrom- und Übertemperaturschutz. Plug and Play, keine Konfiguration, einfach zu bedienen. Technical Details: Model ALL-PS102G-AF-AT Interface Characteristics Fixed Port 2x10/100/1000Base-T RJ45 ports (Data) 1*DC5521 power socket(Power) Ethernet Port Ethernet port can support 10/100/1000Base-T auto-sensing, full/half duplex MDI/MDI-X self-adaption Network Characteristics Transmission Bandwidth (Rate) 10/100/1000Mbps Twisted Pair Transmission 10BASE-T: Cat3,4,5 UTP(≤100 meter) 100BASE-TX: Cat5 or later UTP(≤100 meter) 1000BASE-T:Cat5e or later UTP(≤100 meter) Output VoltageSwitch 12V: DC12Voutput voltage (default) 5V: DC5Voutput voltage Network Protocol and Indicator Network Protocol IEEE802.3 10BASE-T, IEEE802.3i 10Base-T IEEE802.3u 100Base-TX, IEEE802.3ab 1000Base-T IEEE802.3x LED Indicator PoE indicator: POE (green), Power indicator: PWR (green) PoE & Power Supply PoE Port (PD) PD port IEEE802.3af/at @ POE IEEE802.3 10BASE-T, IEEE802.3i 10Base-T IEEE802.3u 100Base-TX, IEEE802.3x Power Supply Pin 1/2 (+), 3/6 (-),& 4/5 (+), 7/8 (-) Input Voltage 44-57VDC Output Voltage Default 12VDC ±0.5V, optional 5VDC ±0.5V Power Consumption Standby<1W, Full Load<24W Conversion Efficiency (Output: Input) ≥82% Physical Parameter Operation TEMP / Humidity -20~+55°C, 5%~90% RH Non condensing Storage TEMP / Humidity -40~+85°C, 5%~95% RH Non condensing Dimension (L*W*H) 103*50*29mm Net /Gross Weight <0.08kg /<0.1kg Lightning protection / protection level Lightning protection: 4KV 8/20us; Protection level: IP30 Marks CE

Artikel-Nr.: 210354

Herstellernummer: ALL-PS102G-AF-AT

ALLNET Netzwerk NTP GPS Server ALL-NTP-101

Der ALLNET NTP Server ist ein Zeitserver, der auf dem NTP (V2, V3, V4) / SNTP-Protokoll basiert. Er bezieht Standard-UTC-Zeitinformationen vom GNSS-Satellitenempfänger und überträgt diese Informationen im Netzwerk. Geräte, die Zeitsignale im Netzwerk benötigen, wie z.B. Computer und Steuerungen, können sich mit dem Standard-Uhrensignal synchronisieren, um die Netzwerk-Timing-Funktion zu realisieren. Die Standard-Uhrensignale werden über das TCP/IP-Netzwerk übertragen und unterstützen die Übertragungsmodi Punkt-zu-Punkt und Broadcast. Der ALL-NTP101 ist einfach zu bedienen. Schließen Sie die GNSS-Satellitenantenne an und verbinden Sie das Gerät mit dem Netzwerk. Aufgrund der kleinen Größe des Geräts kann der NTP-Server unauffällig in der Netzwerkinfrastruktur untergebracht werden, zudem hat das Gerät einen extrem niedrigen Stromverbrauch und ist Plug and Play fähig. Technische Daten: Bis zu 6000 Besuche pro Sekunde WebUi-Schnittstelle, bequeme und schnelle Verwaltung LAN-synchrone Zeitgenauigkeit: 0,5-2ms Intern integrierter GNSS-Satellitenempfänger mit hochpräziser Zeitmessung Unterstützt GPS, Beidou, GLONASS und QZSS NTP v2 (RFC 1119),NTP v3 (RFC 1305),NTP v4 (RFC5905) SNTP v3 (RFC 1769), SNTP v4 (RFC 2030) Unterstützt MD5-Informationsüberprüfung Unterstützt Server- und Broadcast-Arbeitsmodi Der Ethernet-Port unterstützt 10 / 100M, Vollduplex und Halbduplex und unterstützt den automatischen Aushandlungsmechanismus Unterstützt benutzerdefinierte MAC-Adressen NMEA0183 wird über das TCP-Protokoll übertragen Kompakte Struktur und bequeme Installation Die Leistungsaufnahme beträgt nur 1W Lieferumfang: 1x GPS-Zeitserver ALL-NTP101, 1x Netzteil 12V, 1x GPS Antenne mit 10m Kabel, 1x Handbuch

Artikel-Nr.: 207613

Herstellernummer: ALL-NTP-101

ALLNET MSR Sensor ALL3003 / Schaltausgang (1 Optokoppler, potentialfrei)

Potentialfreier Kontaktausgang für ALL3000/3500/400x/4500/5000Optokoppler mit max. 20 mA Schaltstrom

Artikel-Nr.: 28197

Herstellernummer: ALL3003

ALLNET MSR Sensor ALL3008 / Temperaturfühler für IP Gebäude Automation

Temperatursensor kompatibel mit ALL3000/34xx/3500/ALL400x/4500/5000 Messbereich -55 bis +80 °C, 13-Bit-ADC mit einer Temperaturauflösung von 0,03125 °C Temperaturgenauigkeit von ± 1 °C von -25 °C bis +100 °C mit 1 m Anschlusskabel Exklusiv pro Sensorport nur einer der nachfolgenden Sensoren möglich! ALL4454, ALL4432, ALL4421, ALL4590, ALL4532, ALL4552, ALL4522, ALL3005-6, ALL3015,ALL4006, ALL4506-7

Artikel-Nr.: 134721

Herstellernummer: ALL3008

ALLNET MSR Sensor ALL3016 / Temperaturfühler wasserdicht & salzwasserbeständig für IP Gebäude Automation

Temperatursensor für ALL3000/34xx/3500/400x/4500/5000 WASSERDICHT & Salzwasserbeständig Messbereich -55 bis +125 °C Auflösung 0,06°C 1m Silikonkabel mit Schrumpfkappe mit RJ45 Keystone-Buchse "Art. 88971" Im Lieferumfang ist noch 1x 20m Patchkabel mit inklusive.

Artikel-Nr.: 124089

Herstellernummer: ALL3016

ALLNET MSR Sensor ALL3020 / Luftfeuchte & Temperatur für IP Gebäude Automation

• kompatibel mit ALL34xx/350x/4500/5000 • Messbereich -40...+125 °C, 0...100 %RH • Auflösung Temperatur 0,01 °C, Auflösung Feuchte: 0,01 % • Messgenauigkeit Temp im ganzen Bereich ca. +/- 0,6° (Typisch: -20 + 90° = +/- = 0,2°) • Messgenauigkeit Feuchte im ganzen Bereich ca. +/- 3% (Typisch: 0~80% +/- 1,5%) • Mit 1,5 m Anschlusskabel Technical Details: Humidity Sensor Specification Parameter Condition Value Units Sensor Humidity Accuracy tolerance1 Typ. ±1.5 %RH Max. - Repeatability2 Low, typ. 0.21 %RH Medium, typ. 0.15 %RH High, typ. 0.08 %RH Resolution Typ. 0.01 %RH Hysteresis at 25°C ±0.8 %RH Specified range3 extended4 0 to 100 %RH Response time5 t63% 86 s Long-term drift Typ.7 <0.25 %RH/yr Temperature Sensor Specification Parameter Condition Value Units ALL3020 Accuracy tolerance1 typ., 20°C to 60°C ±0.1 °C Max. - Repeatability2 Low, typ. 0.15 °C Medium, typ. 0.08 °C High, typ. 0.04 °C Resolution Typ. 0.01 °C Specified Range - -40 to 125 °C Response time 8 t63% >2 s Long Term Drift max <0.03 °C/yr

Artikel-Nr.: 157798

Herstellernummer: ALL3020

ALLNET MSR Sensor ALL3036 Flüssigkeits-Pegelwächter für IP Gebäude Automation

Schwellwertschalter für senkrechten Einbau (Stift mit Schwimmer-Ring) aus Polyamid, beständig gegen Benzin, Öl, Bremsflüssigkeit uvm.1 m Anschlußkabel für ALL3000/ALL4000

Artikel-Nr.: 34417

Herstellernummer: ALL3036

ALLNET MSR Sensor ALL3037 / Flüssigkeits-Pegelwächter für IP Gebäude Automation

kompatibel mit ALL3000/3418v2/3500/400x/4500/5000 Flüssigkeits-Schwellwertschalter für waagerechten Einbau (Klappschwimmer) aus Polyamid, beständig gegen Benzin, Öl,Bremsflüssigkeit uvm. Mit 1 m AnschlußkabelBundle besteht aus 1x I2C Single-Kontakteingang "ALL4440 + Schwimmschalter. Seitliche Montage "Vertikal-Schwimmer" Sensor muß im Tank/Hebe-Behälter angebracht werden. Steigt die Flüssigkeit schwimmt/klappt der Schalter um und zeigt in MSR-Oberfläche statt 0 eine 1

Artikel-Nr.: 34418

Herstellernummer: ALL3037

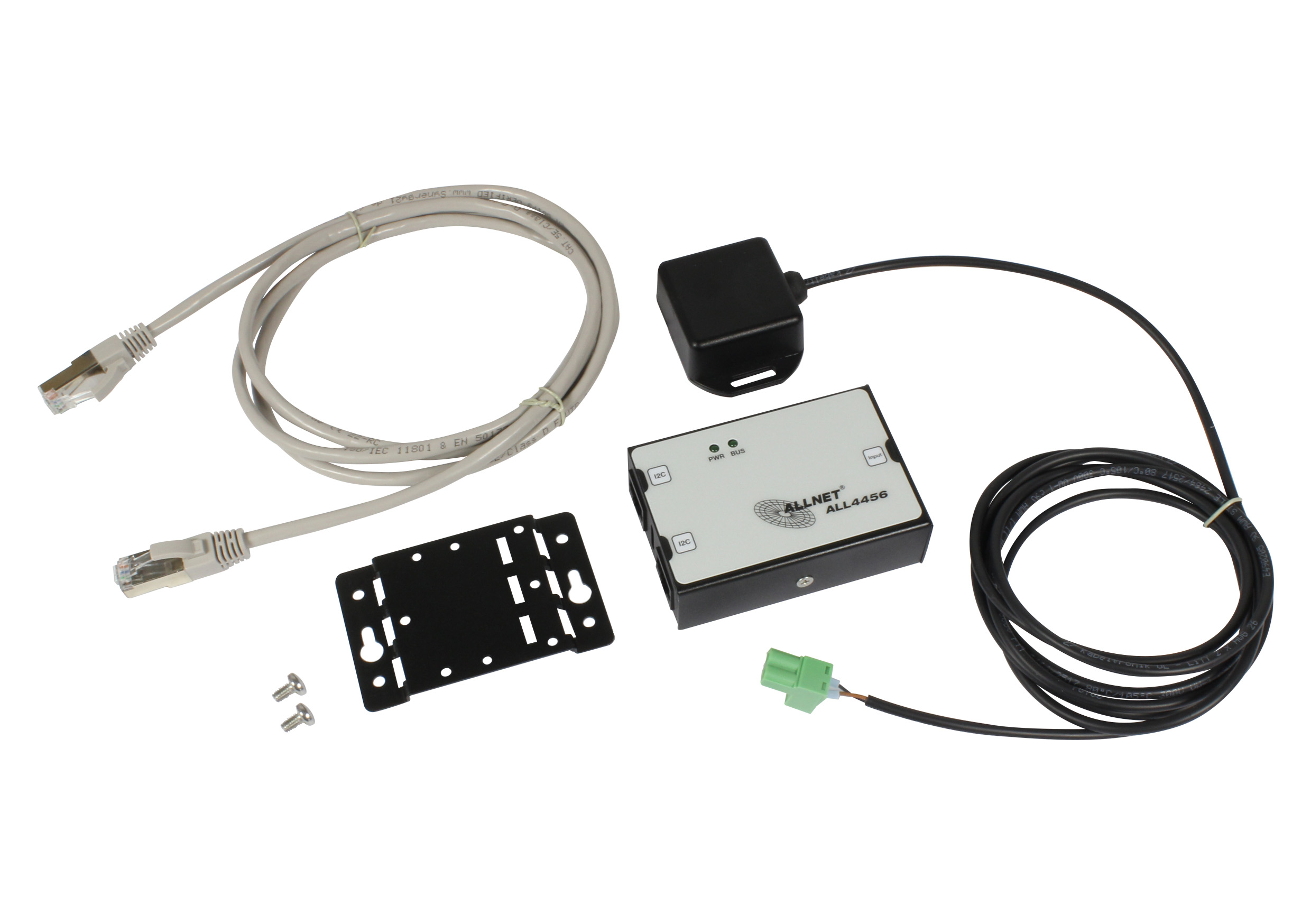

ALLNET MSR Sensor ALL4456 / Leckage Sensor / Wasser am Boden detektiert

Leckagage Sensor für 3418v2/34xx/35xx/4500/5000 - Entdeckt ob Leitende Flüssigkeit am Boden vorhanden ist - In der Anzeige / Zentrale wird die Anzeige in % Prozent angezeigt = Beispiel: Ca. 95~100% Schwimmer liegt im Wasser. 50% Anzeige = Es ist noch leichte leitfähige Flüssigkeit ab Boden vorhanden. Ab 40% ist der Schwellwert von Grün auf Rot vorkonfiguriert. - Anschluß: 2x RJ45 I2C Am Sensor-Gehäuse - inkl. 2m Kabellänge zum Schwimmer der am Boden die Leitfähigkeit der Flüssigkeit registriert Beispielansicht in WebGUI: Sensor-Informationen: Installationsbeispiel:

Artikel-Nr.: 211006

Herstellernummer: ALL4456

ALLNET MSR Sensor ALL3051 / PIR Bewegungsmelder

Kompatibel mit ALL3000/34xx/3500/400x/4500/5000 Passiv-Infrarot-Bewegungssensor Zuverlässige Bewegungserkennung Extrem hohe Störsicherheit Linse serienmäßig 90° NC Sabotagekontakt manuelle Reichweitenjustierung (max. 15 x 15 m) Unterkriechschutz mit Zähler Mit 1 m Anschlusskabel ACHTUNG: Die ALL3051 Bewegungsmelder benötigen viel Stromleistung auf den I2C Ports d.h. es können max. 1-2 Bewegungsmelder angeschlossen werden. Optional: Mehr Spannung auf der Netzteil-Seite einspeisen oder ALL4452 verwenden.

Artikel-Nr.: 36788

Herstellernummer: ALL3051

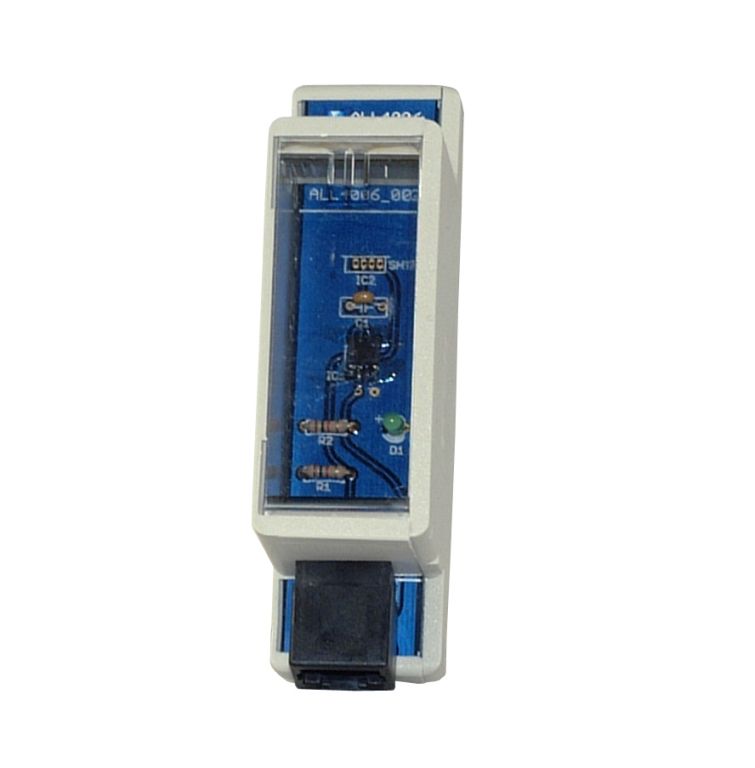

ALLNET MSR Sensor ALL4006 HUT / Temperaturfühler für Hutschiene

Kompatibel mit ALL3000/34xx/3500/400x/4500/5000 Temperatursensor für Hutschienenmontage, 27 mm breit Temperaturbereich -40...+85 Grad C, 0,06 °C Auflösung

Artikel-Nr.: 60987

Herstellernummer: ALL4006

ALLNET MSR IO ALL4020 HUT / Schaltausgang (1 Relaiskontakt, potentialfrei)

kompatibel mit ALL3000/34xx/3500/400x/4500/5000 Potentialfreier Kontaktausgang/Reedrelais mit 100 mA Schaltstrom 27 mm Breite auf der Hutschiene

Artikel-Nr.: 61959

Herstellernummer: ALL4020

ALLNET MSR Sensor ALL4024 HUT / Spannungswächter 1 phasig

Kompatibel mit ALL3000/34xx/3500/400x/4500/5000 Spannungswächter für Hutschiene, 27 mm breit Stellt fest, ob eine Leitung Spannung führt 1-phasig, für Wechselspannung 220...240V inkl. 1 m Anschlusskabel potenzialgetrennt über Relais

Artikel-Nr.: 60991

Herstellernummer: ALL4024

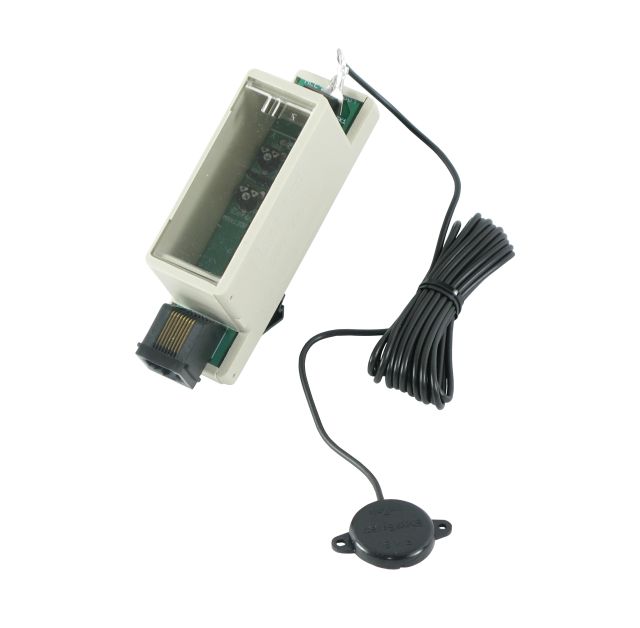

ALLNET MSR Sensor ALL4054 HUT / Schocksensor

Kompatibel mit ALL3000/34xx/3500/400x/4500/5000 für Hutschienenmontage, 27 mm Piezo-Sensor für Erschütterungen die Empfindlichkeit kann über ein Potentiometer eingestellt werden inkl. 1 m Anschlusskabel

Artikel-Nr.: 61958

Herstellernummer: ALL4054

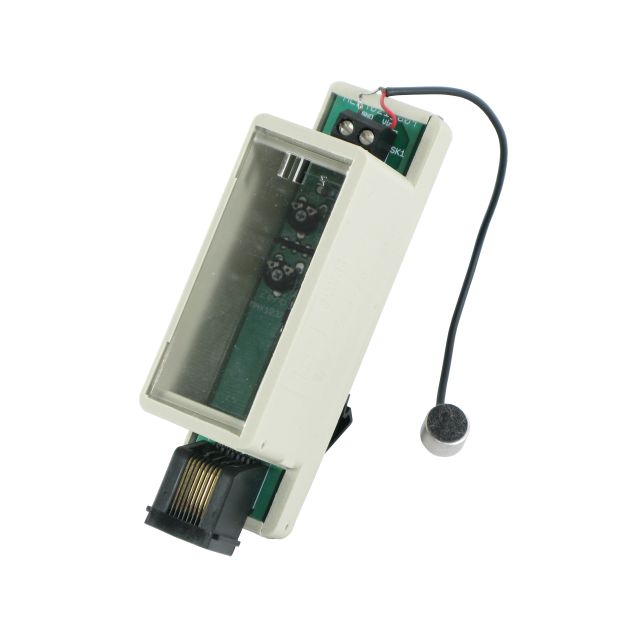

ALLNET MSR Sensor ALL4056 HUT / Lärmsensor

kompatibel mit ALL3000/3418v2/3500/400x/4500/5000für Hutschienenmontage, 27 mmRegistriert laute Geräusche über ein mitgeliefertes Kondensator-Mikrofon, Empfindlichkeit (Schwellwert) über Poti einstellbarAlarm bleibt für 10 Sekunden gespeichert und wird dann automatisch gelöschtinkl. 1 m Anschlußkabel

Artikel-Nr.: 62422

Herstellernummer: ALL4056HUT

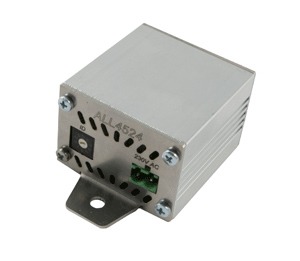

ALLNET MSR Sensor ALL4524 / 220-240V Netzspannungswächter für ALL4500/5000

kompatibel mit ALL3000/3418v2/3500/400x/4500/5000 Multiplexing Netzspannungswächter Spannungserkennung JA / NEIN Potentialgetrennt über Relais Aluminiumgehäuse mit Lasche zur Wandbefestiung Anschlüsse: 1x RJ45 Eingang, 1x RJ45 Ausgang, 2fach Schraubklemme Bei der Integration in MSR-Software beim Suchen des Sensors bitte "Single Kontakt ALL4024 etc. auswählen"

Artikel-Nr.: 88282

Herstellernummer: ALL4524

ALLNET MSR Sensor ALL4406 / Temperatursensor im Gehäuse *black*

Highlights: neues flaches Desktop- / Wandgehäuse aus Aluminium I2C Bus für den Multiplexing Einsatz wahlweise in schwarz oder in weiß erhältlich Winkelbefestigungen für die Wandmontage Messen, steuern und regeln Sie automatisch und unabhängig ALLNET verfolgt bereits seit Jahren das Konzept der intelligenten Steuerung von Abläufen in der Gebäudetechnik über Netzwerk und Internet. Intelligente Gebäudetechnik bietet nicht nur mehr Komfort, sondern fördert aktiv die Einsparung von Energiekosten. Zentral gesteuert und über Netzwerk / Internet erreichbar ermöglichen die ALLNET Homeautomation Produkte intelligente Gebäudetechnik unabhängig von Zeit und Standort. Der ALL4406 Temperatursensor hat einen Messbereich von -40 bis +85 °C Temperatursensor im Desktop-/ Wandgehäuse Messbereich -40 bis +85 °C, Auflösung 0,06 °C Aluminiumgehäuse mit Lasche zur Wandbefestigung Mehrfach Multiplexing = mehrere Multiplexing Module an einer Leitung Anschluss: 2x RJ45 Technische Daten: Element Spezifikation Sensortyp Temperatur Messbereich: -40 bis +85 °C, Auflösung 0,06 °C Chip LM92.[0...3D3] Anschluss: 2x RJ45 (I2C Bus) Multiplexing: Einstellrad für ID, siehe Hinweis unten LED Anzeigen: 1x PWR, 1x BUS Gehäuse: Metallgehäuse Umgebung: Temperatur Betrieb: -45 ~ 90 °C Luftfeuchtigkeit Betrieb: 10 % ~ 85 % (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5 % ~ 90 % (nicht kondensierend) Kennzeichnung: CE, RoHS Maße: 79 x 50 x 24 mm (Länge x Breite x Höhe) Gewicht: 230 Gramm (ohne Verpackung und Zubehör) Verpackungsinhalt: 1x ALL4406 Temperatursensor 1x Anschlusskabel Multiplexing - Hinweis zum Betreiben mehrerer Sensoren an einem Sensorport Grundsätzlich ist es bei den ARM- und MIPS-basierten Systemen möglich, im Gegensatz zum ALL3000/4000, mehr als einen Sensor an einem physikalischen Port zu betreiben. Hardwaremäßige Voraussetzung ist, daß die Sensoren über 2 RJ45-Anschlüsse verfügen, so daß das Sensorsignal zum jeweils nächsten Sensor weitergeführt werden kann. Die Gesamt-Kabellänge von 100 m erhöht sich dabei nicht. Damit die Sensoren von den Geräten auch eindeutig identifiziert werden können, ist es erforderlich, daß diese softwareseitig unterschiedliche I2C-Chipadressen und ID´s haben. Sensoren mit gleicher Chipadresse und einstellbarer ID lassen sich kombinieren. Bei Sensoren ohne einstellbarer Adresse kann nur jeweils 1 Sensortyp pro Port angeschlossen werden.

Artikel-Nr.: 98821

Herstellernummer: ALL4406black

ALLNET MSR Sensor zbh. ALL4404 / Portmultiplexer 8-fach *white*

Multiplexing Modul-Hub zur sternförmigen Verteilung von bis zu 8 Sensor-Modulen für ALL4500/ALL5000 Für den Betrieb des ALL4404 wird eine Basisstation/Zentrale benötigt. Mit dem ALL4404 erweitern Sie die möglichen Sensoren um den Faktor 8. Pro Masterport an der Zentrale kann maximal 1x ALL4404 angeschlossen werden. Die maximale Kabellänge vom I2C Sensor-Port ist max. 100m und wird durch den ALL4404 NICHT verlängert d.h. die maximale Kabellänge durch den Hub beträgt weiterhin 100m. Anwendungsbeispiel: ALL4404 (Single) ALL3419 ALL3500 ALL3505 ALL5000v2

Artikel-Nr.: 98820

Herstellernummer: ALL4404-white

ALLNET MSR Sensor ALL4406 / Temperatursensor im Gehäuse *white*

Highlights: neues flaches Desktop- / Wandgehäuse aus Aluminium I2C Bus für den Multiplexing Einsatz wahlweise in schwarz oder in weiß erhältlich Winkelbefestigungen für die Wandmontage Messen, steuern und regeln Sie automatisch und unabhängig ALLNET verfolgt bereits seit Jahren das Konzept der intelligenten Steuerung von Abläufen in der Gebäudetechnik über Netzwerk und Internet. Intelligente Gebäudetechnik bietet nicht nur mehr Komfort, sondern fördert aktiv die Einsparung von Energiekosten. Zentral gesteuert und über Netzwerk / Internet erreichbar ermöglichen die ALLNET Homeautomation Produkte intelligente Gebäudetechnik unabhängig von Zeit und Standort. Der ALL4406 Temperatursensor hat einen Messbereich von -40 bis +85 °C Temperatursensor im Desktop-/ Wandgehäuse Messbereich -40 bis +85 °C, Auflösung 0,06 °C Aluminiumgehäuse mit Lasche zur Wandbefestigung Mehrfach Multiplexing = mehrere Multiplexing Module an einer Leitung Anschluss: 2x RJ45 Technische Daten: Element Spezifikation Sensortyp Temperatur Meßbereich: -40 bis +85 °C , Auflösung 0,06 °C Chip LM92.[0...3D3] Anschluß: 2x RJ45 (I2C Bus) Multiplexing: Einstellrad für ID, siehe Hinweis unten LED Anzeigen: 1x PWR, 1x BUS Gehäuse: Metallgehäuse Umgebung: Temperatur Betrieb: -45 ~ 90 °C Luftfeuchtigkeit Betrieb: 10% ~ 85% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) Kennzeichnung: CE, RoHS Maße: 79 x 50 x 24 mm (Länge x Breite x Höhe) Gewicht: 230 Gramm (ohne Verpackung und Zubehör) Verpackungsinhalt: 1x ALL4406 Temperatorsensor 1x Anschlußkabel Multiplexing - Hinweis zum Betreiben mehrerer Sensoren an einem Sensorport Grundsätzlich ist es bei den ARM- und MIPS-basierten Systemen möglich, im Gegensatz zum ALL3000/4000, mehr als einen Sensor an einem physikalischen Port zu betreiben. Hardwaremäßige Voraussetzung ist, daß die Sensoren über 2 RJ45-Anschlüsse verfügen, so daß das Sensorsignal zum jeweils nächsten Sensor weitergeführt werden kann. Die Gesamt-Kabellänge von 100 m erhöht sich dabei nicht.Damit die Sensoren von den Geräten auch eindeutig identifiziert werden können, ist es erforderlich, daß diese softwareseitig unterschiedliche I2C-Chipadressen und ID´s haben. Sensoren mit gleicher Chipadresse und einstellbarer ID lassen sich kombinieren. Bei Sensoren ohne einstellbarer Adresse kann nur jeweils 1 Sensortyp pro Port angeschlossen werden.

Artikel-Nr.: 101321

Herstellernummer: ALL4406white

ALLNET MSR Sensor ALL4420 / Sensor für Luftfeuchte und Temperatur im Gehäuse *white*

Highlights: neues flaches Desktop- / Wandgehäuse aus Aluminium I2C Bus für den Multiplexing Einsatz Messbereich -40...+125 °C, 0...100 %RH Auflösung Temperatur 0,01 °C, Auflösung Feuchte: 0,01 % Messgenauigkeit Temp im ganzen Bereich ca. +/- 0,6° (Typisch: -20 + 90° = +/- = 0,2°) Messgenauigkeit Feuchte im ganzen Bereich ca. +/- 3 % (Typisch: 0~80 % +/- 1,5 %) NUR KOMPATIBEL MIT ALL34xx/350x/4500/5000 Winkelbefestigungen für die Wandmontage Messen, steuern und regeln Sie automatisch und unabhängig ALLNET verfolgt bereits seit Jahren das Konzept der intelligenten Steuerung von Abläufen in der Gebäudetechnik über Netzwerk und Internet. Intelligente Gebäudetechnik bietet nicht nur mehr Komfort, sondern fördert aktiv die Einsparung von Energiekosten. Zentral gesteuert und über Netzwerk / Internet erreichbar ermöglichen die ALLNET Gebäudeautomation Produkte intelligente Gebäudetechnik unabhängig von Zeit und Standort. Technical Details: Humidity Sensor Specification Parameter Condition Value Units Sensor Humidity Accuracy tolerance1 Typ. ±1.5 %RH Max. - Repeatability2 Low, typ. 0.21 %RH Medium, typ. 0.15 %RH High, typ. 0.08 %RH Resolution Typ. 0.01 %RH Hysteresis at 25°C ±0.8 %RH Specified range3 extended4 0 to 100 %RH Response time5 t63% 86 s Long-term drift Typ.7 <0.25 %RH/yr Temperature Sensor Specification Parameter Condition Value Units ALL3020 Accuracy tolerance1 typ., 20°C to 60°C ±0.1 °C Max. - Repeatability2 Low, typ. 0.15 °C Medium, typ. 0.08 °C High, typ. 0.04 °C Resolution Typ. 0.01 °C Specified Range - -40 to 125 °C Response time 8 t63% >2 s Long Term Drift max <0.03 °C/yr Multiplexing - Hinweis zum Betreiben mehrerer Sensoren an einem Sensorport Grundsätzlich ist es bei den ARM- und MIPS-basierten Systemen möglich, im Gegensatz zum ALL3000/4000, mehr als einen Sensor an einem physikalischen Port zu betreiben. Hardwaremäßige Voraussetzung ist, daß die Sensoren über 2 RJ45-Anschlüsse verfügen, so daß das Sensorsignal zum jeweils nächsten Sensor weitergeführt werden kann. Die Gesamt-Kabellänge von 100 m erhöht sich dabei nicht. Damit die Sensoren von den Geräten auch eindeutig identifiziert werden können, ist es erforderlich, daß diese softwareseitig unterschiedliche I2C-Chipadressen und ID´s haben. Sensoren mit gleicher Chipadresse und einstellbarer ID lassen sich kombinieren. Bei Sensoren ohne einstellbarer Adresse kann nur jeweils 1 Sensortyp pro Port angeschlossen werden oder über ALL4404 8fach Multiplexing HUB.

Artikel-Nr.: 157801

Herstellernummer: ALL4420

ALLNET MSR Sensor ALL4425 / Kontaktzähler / S0 im Gehäuse *black*

kompatibel mit ALL3000/34xx/3500/400x/4500/5000 Kontaktzähler im Metallgehäuse Zählt, wie oft ein Kontakt geschlossen wurde. Max. Zählfrequenz: 1000 Impulse/Sekunde Zählwerk 6-stellig dezimal (0...999999) 1 m Anschlußkabel

Artikel-Nr.: 98824

Herstellernummer: ALL4425black

ALLNET MSR Sensor ALL4425 / Kontaktzähler / S0 im Gehäuse *weiß*

Kompatibel mit ALL3000/34xx/3500/400x/4500/5000 Kontaktzähler im Metallgehäuse Zählt, wie oft ein Kontakt geschlossen wurde. Max. Zählfrequenz: 1000 Impulse/Sekunde Zählwerk 6-stellig dezimal (0...999999) 1 m Anschlusskabel

Artikel-Nr.: 101320

Herstellernummer: ALL4425white

ALLNET MSR IO ALL4427 / 4 Port 250V/10A Relais im Gehäuse "AUSGANG"

Highlights: Kompatibel mit ALL34xx/3500/4500/5000 4-Port Relaisausgang im Metall Desktop-/Wandgehäuse schaltet 4 Relais mit EIN-Kontakten 250V/10A (nicht mehr kompatibel mit ALL3000/ALL4000) Der ALL4427 ist ein leistungsfähiger 4-Port Relaisausgang im robusten Aluminiumgehäuse, der sich ideal zur Steuerung verschiedener elektrischer Verbraucher eignet, sei es zur Steuerung von Leuchten, Pumpen oder anderen Geräten mit einem maximalen Strombedarf von bis zu 10 Ampere pro Relais. Mit einer Spannung von bis zu 250V pro Schaltkontakt bietet der ALL4427 eine verlässliche Leistung für anspruchsvolle Anwendungen. Kompatibilität und Vielseitigkeit: Kompatibel mit Modellen der ALL34xx/3500/4500/5000-Serie, jedoch nicht mehr mit ALL3000 oder ALL4000. Der Anschluss erfolgt über 2x RJ45-Buchsen, wodurch sich das Gerät leicht in bestehende Netzwerke integrieren lässt. Gehäuse und Befestigung: Das Aluminiumgehäuse ist langlebig und widerstandsfähig, optimal für raue Umgebungen und Einsätze in anspruchsvollen Projekten. Die integrierte Wandbefestigungslasche ermöglicht eine einfache und stabile Montage an Wänden oder im Schaltschrank. Multiplexing für erweiterte Anwendungen: Durch Mehrfach Multiplexing können mehrere Module gleichzeitig an einer Leitung betrieben werden, was eine flexible Erweiterung der Relaissteuerung für umfangreichere Setups ermöglicht. Dieses 4-Port Relaismodul bietet eine zuverlässige Lösung für die Steuerung elektrischer Geräte und ist eine ideale Wahl für Anwender, die auf flexible Einsatzmöglichkeiten und einfache Installation setzen. Technical Details: Element Spezifikation Sensortyp 4-fach Relais mit EIN-Kontakten 250V/10A Chip PCF8574 Anschluß: 2x RJ45 (I2C Bus) Multiplexing: Einstellrad für ID LED Anzeigen: 1x PWR, 1x BUS, 4x Kontaktausgang Gehäuse: Metallgehäuse Umgebung: Temperatur Betrieb: -45 ~ 90 °C Luftfeuchtigkeit Betrieb: 10% ~ 85% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) Kennzeichnung: CE, RoHS Maße: 79 x 50 x 24 mm (Länge x Breite x Höhe) Gewicht: 230 Gramm (ohne Verpackung und Zubehör) Verpackungsinhalt: 1x ALL4427 4-fach Relais 1x 1m Anschlusskabel

Artikel-Nr.: 98825

Herstellernummer: ALL4427

ALLNET MSR Sensor ALL4429 / Luftdruck/Feuchte/Temperatur Sensor im Gehäuse

Highlights: neues flaches Desktop- / Wandgehäuse aus Aluminium I2C Bus für den Multiplexing Einsatz Winkelbefestigungen für die Wandmontage Messen, steuern und regeln Sie automatisch und unabhängig ALLNET verfolgt bereits seit Jahren das Konzept der intelligenten Steuerung von Abläufen in der Gebäudetechnik über Netzwerk und Internet. Intelligente Gebäudetechnik bietet nicht nur mehr Komfort, sondern fördert aktiv die Einsparung von Energiekosten. Zentral gesteuert und über Netzwerk / Internet erreichbar ermöglichen die ALLNET Homeautomation Produkte intelligente Gebäudetechnik unabhängig von Zeit und Standort. Der ALL4429 Kombisensor hat einen Messbereich von 0 bis 1023 mbar, -40...+80 °C und 0...100 % RH Kombisensor Luftdruck/Temperatur/Luftfeuchte im Desktop-/ Wandgehäuse Messbereich 0 bis 1023 mbar / -40 bis +80 °C (Auflösung 0,01 °C) / 0...100 % RH (Auflösung 0,5%) Aluminiumgehäuse mit Lasche zur Wandbefestigung Mehrfach Multiplexing = mehrere Multiplexing Module an einer Leitung Anschluss: 2x RJ45 (nicht mehr kompatibel mit ALL3000/ALL4000) Technische Daten: Element Spezifikation Sensortyp Luftdruck,-feuchte,Temperatur Luftdruckmeßbereich: 0 bis 1023 mbar Temperaturmeßbereich: -40 bis +80 °C (Auflösung 0,01 °C) Feuchtigkeitsmeßbereich: 0...100 % RH (Auflösung 0,5%) Chip BMP085 + SHT71 Anschluß: 2x RJ45 (I2C Bus) Multiplexing: siehe Tabelle unten LED Anzeigen: 1x PWR, 1x BUS Gehäuse: Metallgehäuse Umgebung: Temperatur Betrieb: -45 ~ 90 °C Luftfeuchtigkeit Betrieb: 0% ~ 100% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) Kennzeichnung: CE, RoHS Maße: 79 x 50 x 24 mm (Länge x Breite x Höhe) Gewicht: 230 Gramm (ohne Verpackung und Zubehör) Verpackungsinhalt: 1x ALL4429Kombisensor 1 Anschlußkabel Multiplexing - Hinweis zum Betreiben mehrerer Sensoren an einem Sensorport Grundsätzlich ist es bei den ARM- und MIPS-basierten Systemen möglich, im Gegensatz zum ALL3000/4000, mehr als einen Sensor an einem physikalischen Port zu betreiben. Hardwaremäßige Voraussetzung ist, daß die Sensoren über 2 RJ45-Anschlüsse verfügen, so daß das Sensorsignal zum jeweils nächsten Sensor weitergeführt werden kann. Die Gesamt-Kabellänge von 100 m erhöht sich dabei nicht. Damit die Sensoren von den Geräten auch eindeutig identifiziert werden können, ist es erforderlich, daß diese softwareseitig unterschiedliche I2C-Chipadressen und ID´s haben. Sensoren mit gleicher Chipadresse und einstellbarer ID lassen sich kombinieren. Bei Sensoren ohne einstellbarer Adresse kann nur jeweils 1 Sensortyp pro Port angeschlossen werden.

Artikel-Nr.: 98828

Herstellernummer: ALL4429

ALLNET MSR Sensor ALL4432 / Helligkeitssensor analog im Metall Gehäuse *white*

Highlights: neues flaches Desktop- / Wandgehäuse aus Aluminium I2C Bus für den Multiplexing Einsatz wahlweise in schwarz oder in weiß erhältlich Winkelbefestigungen für die Wandmontage Messen, steuern und regeln Sie automatisch und unabhängig ALLNET verfolgt bereits seit Jahren das Konzept der intelligenten Steuerung von Abläufen in der Gebäudetechnik über Netzwerk und Internet. Intelligente Gebäudetechnik bietet nicht nur mehr Komfort, sondern fördert aktiv die Einsparung von Energiekosten. Zentral gesteuert und über Netzwerk / Internet erreichbar ermöglichen die ALLNET Homeautomation Produkte intelligente Gebäudetechnik unabhängig von Zeit und Standort. Der ALL4432 Helligkeitssensor gibt die Helligkeit als Wert von 0 bis 100 an. Helligkeitssensor analog im Desktop-/ Wandgehäuse Messbereich 0 bis 100 Aluminiumgehäuse mit Lasche zur Wandbefestigung Mehrfach Multiplexing = mehrere Multiplexing Module an einer Leitung Anschluss: 2x RJ45 (nicht kompatibel zu ALL3000/400x) Technische Details: Element Spezifikation Sensortyp Helligkeit analog 16bit Meßbereich: 0 bis 100 Chip ADS1100A2 Anschluß: 2x RJ45 (I2C Bus) Multiplexing: auf gleiche Sensortypen am Port achten! - siehe Hinweis unten LED Anzeigen: 1x PWR, 1x BUS Gehäuse: Metallgehäuse Umgebung: Temperatur Betrieb: -45 ~ 90 °C Luftfeuchtigkeit Betrieb: 0% ~ 100% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) Kennzeichnung: CE, RoHS Maße: 79 x 50 x 24 mm (Länge x Breite x Höhe) Gewicht: 230 Gramm (ohne Verpackung und Zubehör) Verpackungsinhalt: 1x ALL4432 Helligkeitssensor 1x Anschlußkabel Multiplexing - Hinweis zum Betreiben mehrerer Sensoren an einem Sensorport Grundsätzlich ist es bei den ARM- und MIPS-basierten Systemen möglich, im Gegensatz zum ALL3000/4000, mehr als einen Sensor an einem physikalischen Port zu betreiben. Hardwaremäßige Voraussetzung ist, daß die Sensoren über 2 RJ45-Anschlüsse verfügen, so daß das Sensorsignal zum jeweils nächsten Sensor weitergeführt werden kann. Die Gesamt-Kabellänge von 100 m erhöht sich dabei nicht. Damit die Sensoren von den Geräten auch eindeutig identifiziert werden können, ist es erforderlich, daß diese softwareseitig unterschiedliche I2C-Chipadressen und ID´s haben. Sensoren mit gleicher Chipadresse und einstellbarer ID lassen sich kombinieren. Bei Sensoren ohne einstellbarer Adresse kann nur jeweils 1 Sensortyp pro Port angeschlossen werden.

Artikel-Nr.: 98831

Herstellernummer: ALL4432white

ALLNET MSR IO ALL4442 / 4-fach Kontakteingang mit Impulsverl.

Kompatibel mit ALL34xx/350x/4500/5000/3692 4-Port Kontakteingangsmodul im Gehäuse Anschluss von bis zu 4 (potentialfreien) Kontakten Offene Kontakte werden als "1" gewertet, geschlossene als "0" - ideal z.B. für Ruhestromschleifen (Türkontakte) mit Impulsverlängerung ACHTUNG NICHT KOMPATIBEL MIT ALL3000/4000!

Artikel-Nr.: 98836

Herstellernummer: ALL4442

ALLNET MSR Sensor ALL4444 / 4 fach 220V Netzspannungswächter im Gehäuse

Kompatibel mit ALL3000/ALL34xx/3500/400x/4500/5000 Stromspannungssensor im Metallgehäuse / Ösen zur Wand/Tischbefestigung Stellt fest, ob eine Leitung Spannung führt 4-phasig, für Wechselspannung 220...240V Potenzialgetrennt über Relais Anschlüsse: 1x RJ45 Eingang / 1x RJ45 Ausgang inklusive 4x Grünen Klemmen Installationsanleitung:

Artikel-Nr.: 98838

Herstellernummer: ALL4444

ALLNET MSR Sensor ALL4452 / PIR Bewegungsmelder im Gehäuse

Highlights: neues flaches Desktop- / Wandgehäuse aus Aluminium I2C Bus für den Multiplexing Einsatz Winkelbefestigungen für die Wandmontage Messen, steuern und regeln Sie automatisch und unabhängig ALLNET verfolgt bereits seit Jahren das Konzept der intelligenten Steuerung von Abläufen in der Gebäudetechnik über Netzwerk und Internet. Intelligente Gebäudetechnik bietet nicht nur mehr Komfort, sondern fördert aktiv die Einsparung von Energiekosten. Zentral gesteuert und über Netzwerk / Internet erreichbar ermöglichen die ALLNET Homeautomation Produkte intelligente Gebäudetechnik unabhängig von Zeit und Standort. Der ALL4452 PIR Bewegungsmelder hat eine max. Erfassungsbereich von 92° und einen max. Bereich von 8 Meter. PIR Bewegungsmelder im Desktop-/ Wandgehäuse max. Winkel von 92°, max. Bereich von 8 Meter. Aluminiumgehäuse mit Lasche zur Wandbefestigung Mehrfach Multiplexing = mehrere Multiplexing Module an einer Leitung Anschluss: 2x RJ45 Technische Details: Element Spezifikation Sensortyp PIR Bewegungsmelder Meßbereich: max. Winkel von 92°, max. Bereich von 8 Meter. Chip PCF8574 Anschluß: 2x RJ45 (I2C Bus) Multiplexing: Einstellrad für ID (8) - siehe Hinweis unten LED Anzeigen: 1x PWR, 1x BUS, 1x Detect Gehäuse: Metallgehäuse Umgebung: Temperatur Betrieb: -45 ~ 90 °C Luftfeuchtigkeit Betrieb: 0% ~ 100% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) Kennzeichnung: CE, RoHS Maße: 79 x 50 x 24 mm (Länge x Breite x Höhe) Gewicht: 230 Gramm (ohne Verpackung und Zubehör) Verpackungsinhalt: 1x ALL4452 PIR Bewegungsmelder 1x Anschlußkabel Multiplexing - Hinweis zum Betreiben mehrerer Sensoren an einem Sensorport Grundsätzlich ist es bei den ARM- und MIPS-basierten Systemen möglich, im Gegensatz zum ALL3000/4000, mehr als einen Sensor an einem physikalischen Port zu betreiben. Hardwaremäßige Voraussetzung ist, daß die Sensoren über 2 RJ45-Anschlüsse verfügen, so daß das Sensorsignal zum jeweils nächsten Sensor weitergeführt werden kann. Die Gesamt-Kabellänge von 100 m erhöht sich dabei nicht. Damit die Sensoren von den Geräten auch eindeutig identifiziert werden können, ist es erforderlich, daß diese softwareseitig unterschiedliche I2C-Chipadressen und ID´s haben. Sensoren mit gleicher Chipadresse und einstellbarer ID lassen sich kombinieren. Bei Sensoren ohne einstellbarer Adresse kann nur jeweils 1 Sensortyp pro Port angeschlossen werden.

Artikel-Nr.: 98840

Herstellernummer: ALL4452

ALLNET MSR Sensor ALL4454 / Rauchmelder/Gas-Sensor im Gehäuse "black"

Highlights: neues flaches Desktop- / Wandgehäuse aus Aluminium kompatibel mit ALL34xx/3500/4500/5000 I2C Bus für den Multiplexing Einsatz wahlweise in schwarz oder in weiß erhältlich Winkelbefestigungen für die Wandmontage Messen, steuern und regeln Sie automatisch und unabhängig ALLNET verfolgt bereits seit Jahren das Konzept der intelligenten Steuerung von Abläufen in der Gebäudetechnik über Netzwerk und Internet. Intelligente Gebäudetechnik bietet nicht nur mehr Komfort, sondern fördert aktiv die Einsparung von Energiekosten. Zentral gesteuert und über Netzwerk / Internet erreichbar ermöglichen die ALLNET Homeautomation Produkte intelligente Gebäudetechnik unabhängig von Zeit und Standort. Der ALL4454 Rauchmelder/ Sensor kann auch für Detection von Gasen verwendet werden. Rauchmelder/Sensor im Desktop-/ Wandgehäuse meldet Rauch und Gas Aluminiumgehäuse mit Lasche zur Wandbefestigung Mehrfach Multiplexing = mehrere Multiplexing Module an einer Leitung Anschluss: 2x RJ45 (nicht kompatibel mit ALL3000/400x) Technische Daten: Element Spezifikation Sensortyp Rauch-/ Gassensor Meßbereich: 0 bis 100 Chip ADS1100A3 Anschluß: 2x RJ45 (I2C Bus) Multiplexing: auf gleiche Sensortypen am Port achten! - siehe Hinweis unten LED Anzeigen: 1x PWR, 1x BUS Gehäuse: Metallgehäuse Umgebung: Temperatur Betrieb: -45 ~ 90 °C Luftfeuchtigkeit Betrieb: 0 % ~ 100 % (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5 % ~ 90 % (nicht kondensierend) Kennzeichnung: CE, RoHS Maße: 79 x 50 x 24 mm (Länge x Breite x Höhe) Gewicht: 230 Gramm (ohne Verpackung und Zubehör) Verpackungsinhalt: 1x ALL4454 Rauchmelder / Sensor 1x Anschlusskabel Multiplexing - Hinweis zum Betreiben mehrerer Sensoren an einem Sensorport Grundsätzlich ist es bei den ARM- und MIPS-basierten Systemen möglich, im Gegensatz zum ALL3000/4000, mehr als einen Sensor an einem physikalischen Port zu betreiben. Hardwaremäßige Voraussetzung ist, dass die Sensoren über 2 RJ45-Anschlüsse verfügen, sodass das Sensorsignal zum jeweils nächsten Sensor weitergeführt werden kann. Die Gesamt-Kabellänge von 100 m erhöht sich dabei nicht. Damit die Sensoren von den Geräten auch eindeutig identifiziert werden können, ist es erforderlich, dass diese softwareseitig unterschiedliche I2C-Chipadressen und IDs haben. Sensoren mit gleicher Chipadresse und einstellbarer ID lassen sich kombinieren. Bei Sensoren ohne einstellbarer Adresse kann nur jeweils 1 Sensortyp pro Port angeschlossen werden.

Artikel-Nr.: 102435

Herstellernummer: ALL4454black

ALLNET MSR Sensor ALL4454 / Rauchmelder/Gas-Sensor im Gehäuse "white"

Highlights: neues flaches Desktop- / Wandgehäuse aus Aluminium kompatibel mit ALL34xx/3500/4500/5000 I2C Bus für den Multiplexing Einsatz wahlweise in schwarz oder in weiß erhältlich Winkelbefestigungen für die Wandmontage Messen, steuern und regeln Sie automatisch und unabhängig ALLNET verfolgt bereits seit Jahren das Konzept der intelligenten Steuerung von Abläufen in der Gebäudetechnik über Netzwerk und Internet. Intelligente Gebäudetechnik bietet nicht nur mehr Komfort, sondern fördert aktiv die Einsparung von Energiekosten. Zentral gesteuert und über Netzwerk / Internet erreichbar ermöglichen die ALLNET Homeautomation Produkte intelligente Gebäudetechnik unabhängig von Zeit und Standort. Der ALL4454 Rauchmelder/ Sensor kann auch für Detektion von Gasen verwendet werden. Rauchmelder/Sensor im Desktop-/ Wandgehäuse meldet Rauch und Gas Aluminiumgehäuse mit Lasche zur Wandbefestigung Mehrfach Multiplexing = mehrere Multiplexing Module an einer Leitung Anschluss: 2x RJ45 (nicht kompatibel mit ALL3000/400x) Element Spezifikation Sensortyp Rauch-/ Gassensor Messbereich: 0 bis 100 Chip ADS1100A3 Anschluss: 2x RJ45 (I2C Bus) Multiplexing: auf gleiche Sensortypen am Port achten! - siehe Hinweis unten LED Anzeigen: 1x PWR, 1x BUS Gehäuse: Metallgehäuse Umgebung: Temperatur Betrieb: -45 ~ 90 °C Luftfeuchtigkeit Betrieb: 0% ~ 100% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) Kennzeichnung: CE, RoHS Maße: 79 x 50 x 24 mm (Länge x Breite x Höhe) Gewicht: 230 Gramm (ohne Verpackung und Zubehör) Verpackungsinhalt: 1x ALL4454 Rauchmelder / Sensor 1x Anschlusskabel Multiplexing - Hinweis zum Betreiben mehrerer Sensoren an einem Sensorport Grundsätzlich ist es bei den ARM- und MIPS-basierten Systemen möglich, im Gegensatz zum ALL3000/4000, mehr als einen Sensor an einem physikalischen Port zu betreiben. Hardwaremäßige Voraussetzung ist, dass die Sensoren über 2 RJ45-Anschlüsse verfügen, sodass das Sensorsignal zum jeweils nächsten Sensor weitergeführt werden kann. Die Gesamt-Kabellänge von 100 m erhöht sich dabei nicht. Damit die Sensoren von den Geräten auch eindeutig identifiziert werden können, ist es erforderlich, dass diese softwareseitig unterschiedliche I2C-Chipadressen und ID´s haben. Sensoren mit gleicher Chipadresse und einstellbarer ID lassen sich kombinieren. Bei Sensoren ohne einstellbarer Adresse kann nur jeweils 1 Sensortyp pro Port angeschlossen werden.

Artikel-Nr.: 96689

Herstellernummer: ALL4454white

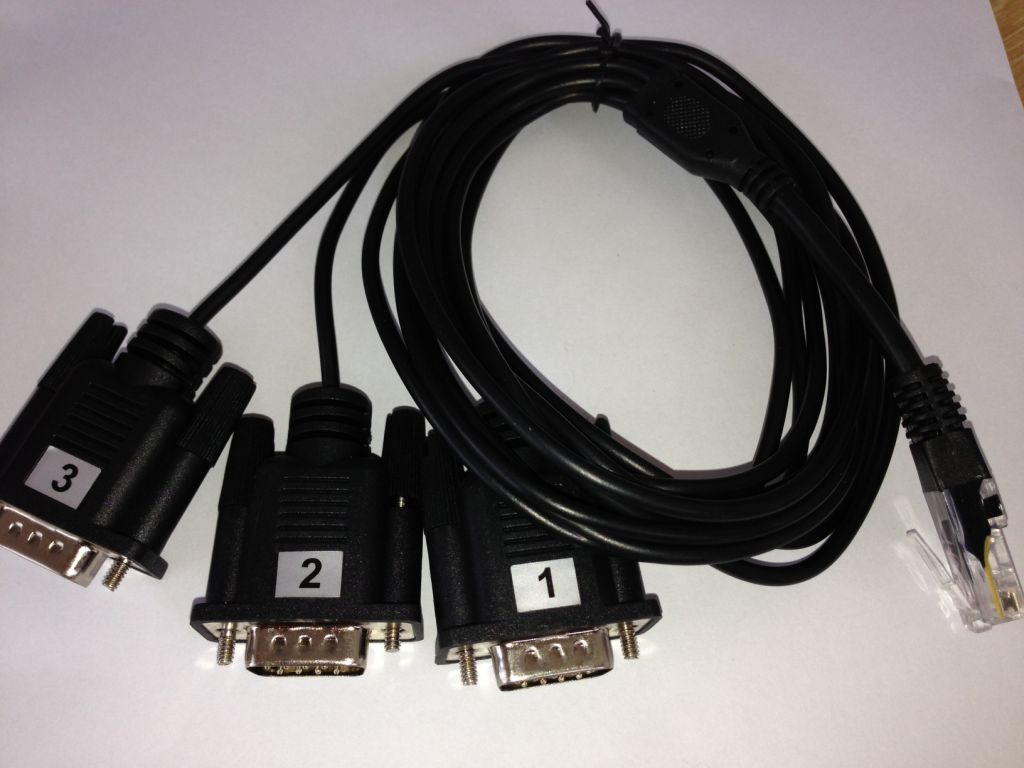

ALLNET MSR zbh. COM-Port RJ45 Adapter mit 3 seriellen Ports f. z.B. ALL4500/3500/3691/3692/3693 etc.

RS232-Schnittstellen-Adapterkabel von 1 * RJ45 auf 3 * DB9-Stecker. Für ALL4500, ALL3500, ALL3691, ALL3692, ALL3693, ALL5002Eval, ALL5003Eval. DB9-Steckerbelegung: Pin 2: TX, Pin3: RX, Pin 5: GND.

Artikel-Nr.: 101887

Herstellernummer: ALL4500COM

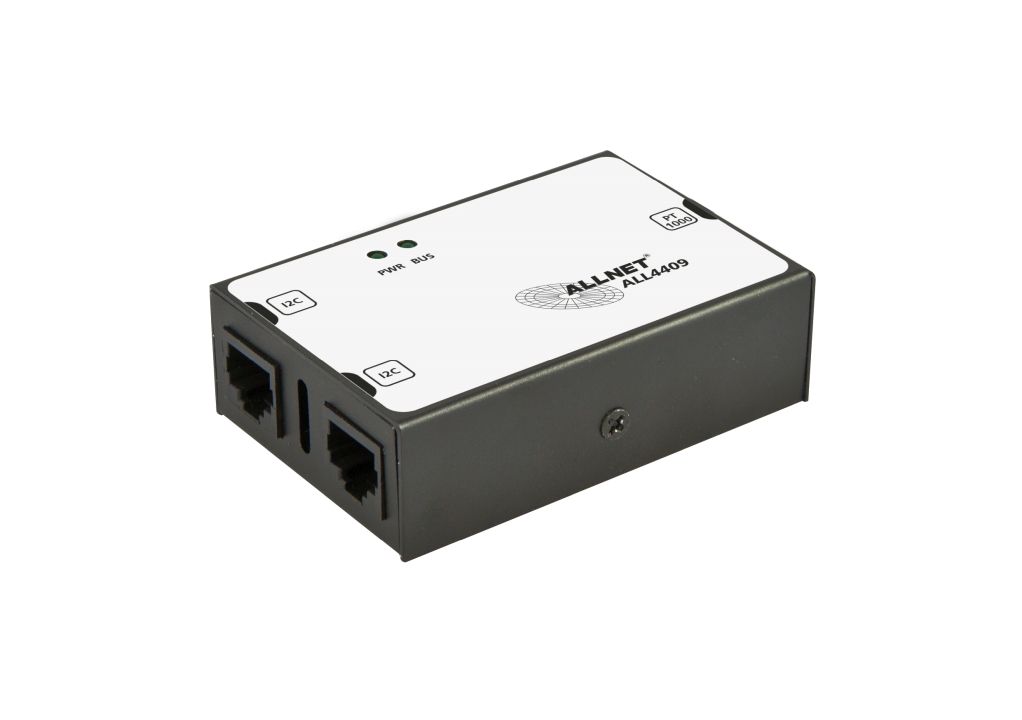

ALLNET MSR Sensor ALL4409 / PT1000-Temp-Interface im Gehäuse *schwarz*

Temperatursensor für ALL3000/34xx/35xx/400x/4076/4500/5000 im Desktop-/ Wandgehäuse Interface für den Anschluss von PT1000 Temperatursensoren Aluminiumgehäuse mit Lasche zur Wandbefestigung Mehrfach Multiplexing = mehrere Multiplexing Module an einer Leitung Anschluss: 1x RJ45 Eingang, 1x RJ45 Ausgang

Artikel-Nr.: 115537

Herstellernummer: ALL4409

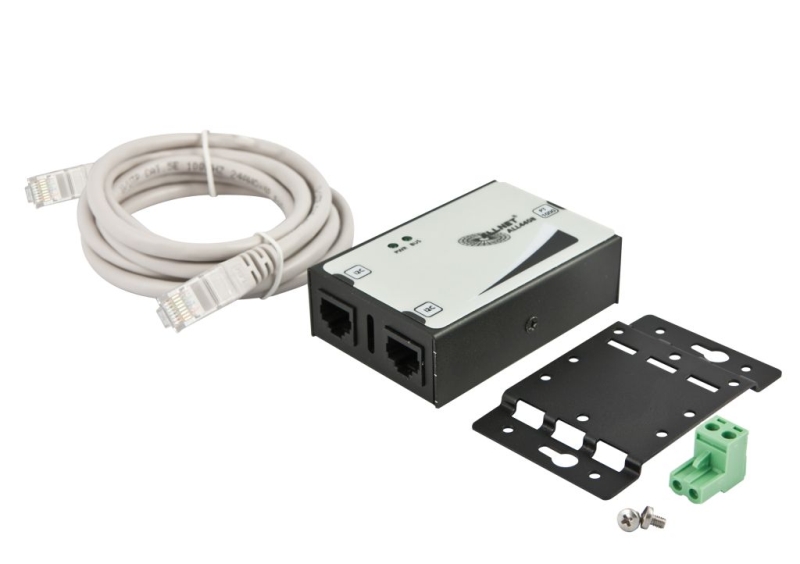

ALLNET MSR Sensor ALL4408 / PT100-Temp-Interface im Gehäuse *schwarz*

Temperatursensor für ALL34xx/35xx im Desktop-/ Wandgehäuse Interface für den Anschluss von PT100 Temperatursensoren Aluminiumgehäuse mit Lasche zur Wandbefestigung Mehrfach Multiplexing = mehrere Multiplexing Module an einer Leitung Anschluss: 1x RJ45 Eingang, 1x RJ45 Ausgang

Artikel-Nr.: 115545

Herstellernummer: ALL4408

ALLNET MSR Zentrale ALL3500 zbh. KEFA (Phoenix® kompatible) Relais-Ersatzstecker 4er Set

Phoenix 2poliger Stecker für ALL3500 Relais-Ausgänge

Artikel-Nr.: 127304

Herstellernummer: PhoenixALL3500Relais

Synergy 21 LED zub Schraubklemme KEFA (Phoenix® kompatible) Stecker 2 F

Artikel-Nr.: 94360

Herstellernummer: S21-LED-000564

ALLNET MSR Sensor ALL4472 / Feinstaubsensor *white*

Highlights: kompatibel mit ALL34xx/35xx/4500/5000 Feinstaubsensor zeigt die Werte in µg/m3, Partikel pro Kubick cm Aluminiumgehäuse mit Wandmontagebefestigung (Bitte beachten Sie hier unsere Montage-Empfehlung zur richtigen Messung) Feinstaubmessrange 1 to 1000 µg/m3 Messgenauigkeit ±10 µg/m3 @ 0 to 100 µg/m3 / ±10 % @ 100 to 1000 µg/m3 Anschlüsse: 1x RJ45 Eingang / 1x RJ45 Ausgang (nicht mehr kompatibel mit ALL3000/400x & ALL4504/4404 8 Port Multiplexer) Feinstaubsensor ALL4472 Für Anwendungen im Bereich HLK und Luftqualität Mit diesem neuen Feinstaubsensor erweitert ALLNET seine Palette an Umweltsensorlösungen und eröffnet neue Dimensionen für Anwendungen zur Überwachung der Luftqualität in Innenräumen sowie im Freien. Der ALL4472 Feinstaubsensor (PM) stellt einen neuen technologischen Durchbruch bei optischen PM-Sensoren dar. Das Messprinzip basiert auf der Laserstreuung und nutzt die innovative Verschmutzungsresistenztechnologie von ALLNET. Diese Technologie, zusammen mit hochwertigen und langlebigen Komponenten, ermöglicht genaue Messungen ab der ersten Inbetriebnahme und über die gesamte Lebensdauer von mehr als acht Jahren. PM2.5 und PM10 bezeichnen Kategorien von Feinstaub mit Partikelgrössen von bis zu 2,5 bzw. 10 Mikrometern. Für den menschlichen Körper gehört Feinstaub zu den gefährlichsten Schadstoffen. Aufgrund ihrer geringen Grösse können die Partikel bis tief in die Lungen eindringen, wo sie über längere Zeit Lungenerkrankungen wie Bronchitis oder Asthma verursachen können, sowie zu Herz-Kreislauf-Erkrankungen beitragen. Mit dem PM2.5-Sensor von ALLNET sind Hersteller von Geräten zur Überwachung der Luftqualität in der Lage, innovative Geräte zur Messung der Luftqualität anzubieten, mit denen sich Langzeitschäden der Gesundheit durch Luftverschmutzung verhindern lassen. Technische Daten: Particulate Matter Sensor Specifications Mass concentration accuracy1 ±10 μg/m3 @ 0 to 100 μg/m3 ±10 % @ 100 to 1000 μg/m3 Mass concentration range 1 to 1000 μg/m3 Mass concentration resolution 1 μg/m3 Particle detection size range2 Mass concentration: PM1.0, PM2.5, PM4 and PM10 Number concentration: PM0.5, PM1.0, PM2.5, PM4 and PM10 Lower limit of detection 0.3 μm Minimum sampling interval 1 sec (continuous mode) Lifetime > 8 years operating continuously 24h/day Dimensions 40.6 x 40.6 x 12.2 mm3 Operating temperature range -10 to +60 °C Storage temperature range -40 to +70 °C Electrical Specifications Interface UART, I2C, RJ45 "ALLNET" Supply voltage 4.5 – 5.5 V Average supply current @ 1 Hz measurement rate < 60 mA 1 Specified for PM2.5 at 25 °C using potassium chloride salt particles and the TSI DustTrakTM DRX Aerosol Monitor 8533 as a reference. 2 PMx defines particles with a size smaller than "x" micrometers (e.g., PM2.5 = particles smaller than 2.5 μm).

Artikel-Nr.: 166561

Herstellernummer: ALL4472

ALLNET MSR Sensor ALL4471 / CO2-Kohlendioxid-Sensor/Temp/Feuchte 3in1

Highlights: kompatibel mit ALL3418v2/3419/35xx/4500/5000 Kohlendioxidsensor "CO2-Sensor" zeigt die Werte in ppm an. Aluminiumgehäuse mit Lasche zur Wandbefestigung CO2 Messrange 0-40000ppm Messgenauigkeit ± (30 ppm + 3% MV) / (25 °C, 400 - 10'000 ppm) Integrierter Temperatursensor -40 °C - 70 °C bei ± (0.4 °C + 0.023 x (T [°C] - 25°C)) Genauigkeit Integrierter Luftfeuchtesensor 0 - 100 % RH bei ±3% RH (0-100% RH) Genauigkeit Anschlüsse: 1x RJ45 Eingang / 1x RJ45 Ausgang Zuverlässige Messwerte nach Neustart erst nach nach 5min. Aufwärmphase realistisch. (nicht mehr kompatibel mit ALL3000/400x & ALL4504/4404 8 Port Multiplexer) Die Anwendung von ALLNET Technologie für die IR-Detektion ermöglicht Kohlendioxidmessungen mit hoher Genauigkeit zu einem attraktiven Preis. Zusammen mit der NDIR-Messtechnik zur CO2-Erkennung kommt ein erstklassiger Sensirion Feuchte- und Temperatursensor auf dem gleichen Sensormodul zum Einsatz. Luftfeuchtigkeit und Temperatur der Umgebung können dank ALLNET & Sensirions Know-how im Bereich der Algorithmik dem Anwender zur Verfügung gestellt werden, indem externe Wärmequellen modelliert und kompensiert werden, ohne dass zusätzliche Komponenten benötigt werden. Dank des angewandten Zweikanalprinzips zur Messung der Kohlendioxidkonzentration ist der Sensor dazu ausgelegt, Langzeitdrifts automatisch zu kompensieren. Die sehr geringe Modulhöhe ermöglicht eine einfache Integration in unterschiedliche Anwendungen. Kohlendioxid ist ein wichtiger Indikator für die Qualität der Raumluft. Dank neuer Energiestandards und besserer Dämmung sind Häuser immer energieeffizienter geworden, wobei sich aber die Luftqualität rapide verschlechtern kann. Aktive Belüftung ist notwendig, um ein angenehmes und gesundes Raumklima zu erhalten und das Wohlbefinden und die Produktivität der Bewohner zu verbessern. Der ALL4471 von ALLNET ermöglicht eine genaue und stabile Überwachung von CO2 in der Luft sowie von Temperatur und Luftfeuchtigkeit. So können Kunden neue Lösungen entwickeln, die die Energieeffizienz steigern und gleichzeitig das Wohlbefinden aller fördern. Technische Daten: CO2 Sensor Specifications CO2 measurement range 0 - 40'000 ppm Accuracy ± (30 ppm + 3% MV) (25 °C, 400 - 10'000 ppm) Repeatability 10 ppm Temperature stability 2.5 ppm / °C (0-50 °C) Response time (t63) 20 s Humidity Sensor Specifications Relative humidity measurement range 0 - 100 % RH Typ accuracy ±3% RH (0-100% RH) Repeatability 0.1% RH Response time (t63) 8 s Temperatur Sensor Specifications Temperature measurement range -40 °C - 70 °C Typ accuracy (°C) ± (0.4 °C + 0.023 x (T [°C] - 25°C)) Repeatability (°C) 0.1 °C Response time (t63) >10 s Electrical Specifications Supply voltage 3.3 - 5.5 V Average current @ 2s measurement rate 19 mA Max. current 75 mA

Artikel-Nr.: 166559

Herstellernummer: ALL4471

ALLNET MSR Zentrale "ALL5000v2" inkl. 16 Sensor Ports & 19" für IP Gebäude Automation

Die neue Zentraleinheit für Ihre Gebäudesteuerung Highlights: 16x I2C Sensor-Ports für maximalen Ausbau. max. 128x mögliche Sensoren über ALL4404 Multiplexing-Hub. Linux basierendes Opensource Betriebssystem 1x USB Front-Port für optionale USB-Dongles Zweizeiliges LCD-Display für Status und IP-Adresss-Anzeige Redundanter 12VDC Eingang mit Anzeige "Widget" im Webgui Der ALLNET ALL5000v2 IP Facility Control Server ist das neue Flaggschiff der ALLNET Homeautomation Serie. Er bietet alle Features der anderen MSR Zentralen, die die konsequente Weiterentwicklung des beliebten ALLNET MSR Ethernet Sensormeters darstellt. Bei der Entwicklung des Control Servers wurden die Wünsche der bestehenden MSR User berücksichtigt und eine Vielzahl von neuen Features und Schnittstellen hinzugefügt, ohne auf die bekannten Funktionen zu verzichten. Ebenfalls neu ist die Erweiterbarkeit der Geräte. Der ALLNET ALL5000v2 IP Facility Control Server automatisiert alle Aufgaben in der Gebäudesteuerung, wie Erfassung und Signalisierung von Umgebungszuständen wie Temperatur, Feuchtigkeit, Druck und vieles mehr, sowie das Auslösen von Schaltvorgängen über Kontakte, Relais und ähnliches. Dies kann manuell, zeitgesteuert oder abhängig von erfassten Werten erfolgen. Verschiedenste Szenarien wie Licht, Jalousie, Lüftung und Hausgeräte können mit dem ALLNET ALL5000v2 IP Facility Control Server gesteuert werden. Von Temperaturerfassung und bedarfsgerechtem Heizen einzelner Räume, Steuerung von Gartenbewässerung, Alarmierung bei Gasgeruch und Wassereinbruch bis hin zum automatischem Öffnen und Schließen der Jalousien abhängig vom Tageslicht und vieles mehr sind Ihren Ideen keine Grenzen gesetzt. Über Netzwerk, Internet und Smartphone überall erreichbar Sie steuern alles von einem PC, Notebook oder anderem Mobile Device, wie Smartphone oder Webpad. Egal ob die Geräte, die Sie steuern, messen, regeln möchten, im selben Gebäude oder auf einem anderen Kontinent stehen. Der ALLNET ALL5000v2 ist über eine IP Adresse erreichbar. Als Medium dienen Ihr vorhandenes Computernetzwerk und das Internet. Die ermittelten Werte können über den Webbrowser direkt vom Gerät abgerufen oder per Email periodisch verschickt werden bzw. wenn eine Über- oder Unterschreitung bestimmter voreingestellter Grenzwerte erfolgt. Eine integrierte JSON-Schnittstelle dient zur Datenabfrage von extern über das Internet. Individuell für jeden Bedarf angepasst Der ALLNET ALL5000v2 IP Facility Control Server besitzt ein Linux basierendes Opensource Betriebssystem. Somit bietet es genug Freiraum für eigene Entwicklungen und Anpassungen der Software direkt auf den vom User geplanten Einsatzzweck. Darf´s ein bisschen mehr sein? Die neue Schnittstellenvielfalt Der ALLNET ALL5000v2 IP Facility Control Server lässt hier keine Wünsche offen und toppt hier sogar die ALLNET ALL3505 Sensoric Appliance. Es stehen 16 Sensor Ports (RJ45) zur Anbindung der Sensoren, Aktoren, Relais, uvm. zur Verfügung. Es steht noch 1x USB Port zur Vorfügung, über diese können zum Beispiel USB Speicher Sticks oder EnOcean USB Dongle zur Verwendung der EnOcean Funk-Tastern. Das ins Gehäuse integrierte zweizeilige LCD-Display zeigt Ihnen den Status und die IP Adresse an. Technische Daten: Element Spezifikation Produkt: ALLNET ALL5000v2 IP Facility Control Server Modulports für Mess- und Schaltmodule: 16x RJ45 I2C Sensorports Schnittstellen: 1x USB 2.0 extern 1x USB 2.0 intern 1x Temperatursensor onboard Netzwerk Anschluss: 1x RJ45 10/100Mbps Stromversorgung: 100~240 VAC, 50/60 Hz, internes Netzteil optionaler redundanter 12VDC Stromeingang Stromverbrauch: <3 Watt (ohne Zusatzmodule) Gehäuse: 19” Metallgehäuse (1HE) Umgebung: Temperatur Betrieb: 5 ~ 40 °C Luftfeuchtigkeit Betrieb: 10% ~ 85% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) Kennzeichnung: CE, RoHS Maße: 440 x 230 x 44 mm (Breite x Tiefe x Höhe) Verpackungsinhalt: 1 Stück ALLNET ALL5000v2 1 Stück ALLNET ALL3008 Temperaturfühler 1 Handbuch Netzkabel

Artikel-Nr.: 206211

Herstellernummer: ALL5000v2

ALLNET MSR zbh. Magnet-Fenster/Türkontakt (NO) weiss ALL3041 KEFA (Phoenix® kompatible)

- Mini stick-on contact with flange - Self-adhesive and screw mount - Max. Contact Resistance (OHM) = 0,2 - Max Rating Current (mA) = 500mA - Max. Switching Voltage (VDC) = 100VDC - 12 inch (30cm) side leads with AWG #24 - Magnet : NdFeB - Color : white - incl. 2 PIN-Phoenix Contact Connector for ALLNET MSR Series

Artikel-Nr.: 137015

Herstellernummer: ALL3041

ALLNET MSR IO Zentrale Schaltsteckdosenleiste 6-fach inkl. Messgerät für Desktop & 19" Montage "ALL4176" für IP Gebäude Automation ALL4176v3

Highlights: Ermöglicht das Schalten von bis zu sechs Verbrauchern (bis 10A) über den integrierten Webserver 10/100 Mbit RJ45-Netzwerkanschluss Wireless LAN nach IEEE802.11b/g/n mit 150 Mbps Deutsche Schutzkontakt-Dosen für 200 - 250 V Wechselspannung Schaltung zeit- und programmgesteuert oder manuell möglich optional: Erfassung von Temperatur/Luftfeuchte integriertes Strom-Messmodul für Verbrauch oder Einspeisung. Über die ALL4176v3 IP-Steckdosenleiste können elektrische Geräte über ein Computernetzwerk ein- und ausgeschaltet werden. Sie wird in ein Computernetzwerk eingebunden, erhält eine eindeutige IP Adresse. Die Konfiguration und Bedienung erfolgt unabhängig von einer bestimmten Plattform oder einem Betriebssystem über einen beliebigen Webbrowser vom PC, MAC, Webpad oder Smartphone aus. Zusätzliche Software ist nicht nötig. Jede einzelne Steckdose kann über die Weboberfläche manuell und programmgesteuert geschaltet werden. Die Programmierung berücksichtigt unter anderem Uhrzeit, Wochen- und Kalendertage, Zeitdauer, Impulsschaltungen und vieles mehr. Zusätzlich kann jede einzelne Steckdose manuell per Taster am Gerät geschaltet werden. Mehrere ALL4176v3 können im Verbund abhängig voneinander betrieben werden. Darüber hinaus arbeiten Sie mit anderen ALLNET Automatisierungslösungen, wie z.B. ALL369x Powermeter, ALL3419, ALL4500, ALL5000, etc. zusammen. Durch optional erhältliche Sensoren zu Temperatur- und Luftfeuchtemessung, erweitern sich die Einsatzmöglichkeiten der ALL4176v3 IP-Steckdosenleiste enorm. Die ALL4176v3 Steckdosenleiste verfügt auch über ein integriertes Strom-Messmodul welches den Verbrauch/Einspeisung der ganzen Steckdosenleiste messen kann. Es können Volt / Hz / Ampere / Watt als auch Cos.Phi Faktor gemessen werden. Selbstverständlich kann auch über Zeitsteuerung bis hin zum Recording der Daten alles verfasst werden. Anwendungsbeispiele: Gezielte Steuerung und Neustart von PCs und Servern aus der Ferne Neustart von Router aus der Ferne Zeitgesteuerte Eliminierung von unnötigem Stromverbrauch durch Standyby Geräte Komplexe Schaltszenarien in Verbindung mit anderen ALLNET Gebäudeautomationsprodukten inkl. Einfluss von Temperatur, Luftfeuchte, etc. viele weitere Anwendungen... Technische Daten: Anschlüsse: 6x Schutzkontaktsteckdose 1x RJ45 LAN 10/100 Mbit/s 1x R-SMA (WLAN) 1x USB 2.0 Host 1x USB-B Buchse (PowerON-Sensor) 1x RJ45 Sensoranschluss (Temp./Feuchte) Wireless LAN: 2,4 GHz Wireless N, bis zu 150 Mbps WLAN Sicherheit: WEP/WPA/WPA2 Unterstützte Standards: IEEE 802.3 IEEE 802.3u IEEE 802.11b/g/n Protokolle: HTTP/HTTPS TCP/IP Management/Steuerung: per Webbrowser, XML Betriebssysteme: alle netzwerkfähigen Betriebssysteme Spannungsbereich: 200 - 250 Volt Schaltstrom: 6x 10 Ampere max. Gehäuse: Aluminium-Profilgehäuse Strommessmodul: integriertes Messmodul zur Messung von Verbrauch oder Einspeisung Umgebung: Temperatur Betrieb: 0 ~ 40 °C Luftfeuchtigkeit Betrieb: 10% ~ 85% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) Maße: 425 x 140 x 55 (60) mm (Länge x Breite x Höhe) Gewicht: 2470 Gramm (ohne Verpackung und Zubehör) Lieferumfang: 1 Stück ALL4176v3 1 Netzkabel / Kaltgeräte 1 Handbuch 1 WLAN Antenne

Artikel-Nr.: 221638

Herstellernummer: ALL4176v3

ALLNET MSR IO Zentrale Schaltsteckdose inkl. WLAN "ALL3073V3WLAN" für IP Gebäude Automation

Highlights: Ermöglicht das Schalten des angeschlossenen Verbrauchers (bis 16A) über den integrierten Webserver- Neue Release 3.2 Wireless LAN nach IEEE802.11b/g/n mit 300 Mbps & 10/100 Mbit RJ45-Netzwerkanschluß Deutscher Schutzkontakt-Stecker/Buchse für 200 - 250 V Wechselspannung Schaltungszeit, programmgesteuert oder manuell möglich Über die ALL3073v3 Netzwerksteckdose können elektrische Geräte über ein Computernetzwerk ein- und ausgeschaltet werden. Die ALL3073v3 fungiert hier als Zwischenstecker zwischen Stromsteckdose und elektrischem Verbraucher. Sie wird in ein Computernetzwerk eingebunden und erhält eine eindeutige IP Adresse. Die Konfiguration und Bedienung erfolgt unabhängig von einer bestimmten Plattform oder eines Betriebssystems über einen beliebigen Webbrowser von PC, MAC, Webpad oder Smartphone aus. Zusätzliche Software ist nicht nötig. Die Schaltvorgänge können manuell, zeitgesteuert, etc. programmiert werden. Mehrere ALL3073v3 können im Verbund abhängig voneinander geschaltet werden. Darüber hinaus arbeiten Sie mit anderen ALLNET Automatisierungslösungen, wie beispielsweise ALL369x Powermeter, ALL3418v2, ALL3500, ALL3505, ALL4500, oder ALL5000 zusammen. Der ALLNET ALL3073v3 Adapter ist zudem mit der stark überarbeiteten Benutzeroberfläche 3.2 ausgestattet. Neben zahlreichen Neuerungen in der Oberfläche, bietet Release 3.2 erstmals auch die Möglichkeit mehrere ALLNET Remote Sensoren und Aktoren schnell und einfach über JSON in die Steueroberfläche zu integrieren. So können die Sensordaten standortübergreifend über eine zentrale Oberfläche verwaltet werden, was zu einer deutlich höheren Übersichtlichkeit und einfacheren Administration führt. Neben der kabelgebundenen 10/100Mbit/s RJ45 Netzwerkschnittstelle verfügt die ALL3073v3 auch über eine Wireless LAN Schnittstelle nach IEEE802.1b/g/n Standard und kann damit auch in ein drahtloses Wireless LAN Netzwerk integriert werden; sowohl als Client oder Access Point. Mit der "Server Überwachungsfunktion" können Sie die ALL3073v3 veranlassen einen Rechner oder Router zu überwachen und zurücksetzen. An das eingetragene System wird ein Ping gesandt, antwortet das System nicht in einer vorgegeben Zeit, wird der Ausgang für eine einstellbare Zeit ausgeschaltet.Anwendungsbeispiele: Gezielte Steuerung und Neustart von PCs und Servern aus der Ferne Neustart von Router aus der Ferne inkl. automatischem Hochfahren (Totzeit programmierbar) Zeitgesteuerte Elememinierung von unnötigem Stromverbrauch durch Standyby Geräte Komplexe Schaltszenarien in Verbindung mit anderen ALLNET Gebäudeautomationsprodukten inkl. Einfluss von Temperatur, Luftfeuchte, etc. viele weitere Anwendungen... Technische Daten: Netzwerk: 10BaseT 100BaseTX Netzwerkanschluss: RJ45 Unterstützte Standards: IEEE 802.3, IEEE 802.3u Protokolle: HTTP/HTTPS TCP/IP Management/Steuerung: per Webbrowser, XML, JSON Betriebssysteme: alle netzwerkfähigen Betriebssysteme Spannungsbereich: 200 - 250 Volt Schaltstrom: max. 16 Ampere = 3680 ohmsche Last Stromverbrauch: Leerlauf: 1,5W ~2W WiFi-Aktiv: 1 Gerät verbunden und Download ca. 1,80W ~ 2,70W Gehäuse: Kunststoffgehäuse mit integrierter Schutzkontakt-Strombuchse/-stecker Umgebung: Temperatur Betrieb: 0 ~ 40 °C Luftfeuchtigkeit Betrieb: 10% ~ 85% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) Maße: 125 x 68 x 40 (60) mm (Höhe x Breite x Tiefe) Gewicht: 200 Gramm (nur Adapter) Kennzeichen CE

Artikel-Nr.: 174036

Herstellernummer: ALL3073V3WLAN

ALLNET MSR Powermeter Zentrale "ALL3696" inkl. 1x S0 & 1x D0 & Induktion für IP Gebäude Automation

Wissen was läuft über WLAN erreichbar Stromverbrauch und Einspeisung analysieren Messwerte über Sensoren erfassen regeln und schalten Strom sparen! Der ALLNET ALL3696 ist die konsequente Weiterentwicklung der erfolgreichen ALL369x Powermeter Serie, diesmal für Stromzähler mit optischen D0-Eingang / S0. Dadurch werden stets konkrete und geeichte Messwerte erfasst. Messgerät zur Erfassung und Kontrolle Ihres aktuellen Stromverbrauchs an mehreren Messpunkten Über Internet unabhängig überall zu erreichen (Internetverbindung am Standort des ALL3696 wird benötigt) Einfache Bedienung und Installation durch Web-Oberfläche und dem OKK optischen D0 Lesekopf ALL3688, alternativ ALL3689 (kein Eingriff in die Hausverkabelung nötig) Integrierter Webserver 2x Induktionsanschlüsse für optionale Messwandler "50A / 200A & 800A" 1x 50A Messwandler im Lieferumfang dabei. Alarmierung durch Email bei Überschreiten eines eingestellten Wertes 1 x D0 Ports ermöglicht das Verbinden mit jedem D0 Stromzähler mit optischen Ausgang (ALL3688/ALL3689) Umfangreiche Verbrauchsdarstellung mit Live-Diagramm, Chartfunktion, Tabellenanzeige, etc. Möglichkeit zum Download der Messwerte im Datenbankformat, z.B. als CSV-Datei Schnittstellen: 1x Netzwerk, 1x 150Mbit WLAN, 1x S0/1x D0 Ports / 2x Magnetics für Induktionskoppler Einfache Installation durch das Aufsetzen des OKK optischen D0 Lesekopf durch seinen Magnetring auf jeden modernen Stromzähler. Eine Kalibrierung des ALL3696 entfällt durch die D0 Signale des geeichten Stromzählers. Es ist kein Eingriff in die 230V Hausverkabelung nötig. Technische Daten: Element Spezifikation Schnittstellen: 2x Magnetics Anschlüsse für die Induktionswandler 1x 50A im Lieferumfang "weitere 50A / 200A und 800A optional erhältlich" 1x D0 für D0-tauglichen Stromzähler mit optischem Ausgang siehe Kompatibilitätsliste 1x S0 Kontakt mit Impulszählung 1x Konsolen-Port Interner Datenspeicher: 4GB USB Flash Memory Stick Netzwerk Anschluss: 1x RJ45 10/100Mbps 1x 2,4 GHz Wireless N, bis zu 150 Mbps Netzwerk Protokolle: HTTP/HTTPS, TCP/IP, SNTP, SMTP, SSH Betriebssysteme: alle netzwerkfähigen Betriebssysteme mit Browser Stromversorgung: 100~240 VAC, 50/60 Hz, externes 12V 1A Netzteil Stromverbrauch: <3 Watt maximal Gehäuse: Aluminumgehäuse mit Bohrnut zur Wandbefestigung Umgebung: Temperatur Betrieb: 0 ~ 40 °C Luftfeuchtigkeit Betrieb: 10% ~ 85% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) Kennzeichnung: CE, RoHS Maße: 155 x 28 x 26 mm (Länge x Breite x Höhe) Gewicht: 260 Gramm (ohne Verpackung und Zubehör) Verpackungsinhalt: 1x ALL3696 1x 50A Induktionswandler SET "L1/L2/L3" 1x WLAN Antenne 1x Ethernetkabel 1x Netzteil 230VAC - 12V DC 1A 2x universal Haltewinkel 1x Kurzanleitung

Artikel-Nr.: 118725

Herstellernummer: ALL3696

ALLNET MSR Powermeter Zentrale "ALL3697-32A" 32A 3phasig inkl. S0 (opt.) & Induktion & 2 Sensor Ports für IP Gebäude Automation

Wissen was läuft! Stromfresser finden! Stromverbrauch analysieren! Strom sparen! Messgerät zur Erfassung und Kontrolle Ihres aktuellen Stromverbrauchs Direkter Anschluß der Stromphasen bis 32A pro Phase. Strommessung über integrierte Shunts Über Internet unabhängig überall zu erreichen (Internetverbindung am Standort des ALL3967 wird benötigt) Einfache Bedienung und Installation durch Web-Oberfläche Integrierter Webserver Alarmierung durch Email bei Überschreiten eines eingestellten Wertes 1x I2C Port für weitere Sensoren/Aktoren der ALLNET MSR-Messen-Steuern-Regeln Serie Umfangreiche Verbrauchsdarstellung mit Live-Diagramm, Chartfunktion, Tabellenanzeige, etc. Möglichkeit zum Download der Messwerte im Datenbankformat, z.B. als CSV-Datei Schnittstellen: 1x Netzwerk, 1x USB, 1x I2C, Anschluß der 3 Phasen L1/L2/L3/N Features und Oberfläche: Das Powermeter bietet Ihnen die Möglichkeit Ihren Verbrauch graphisch darzustellen. Sie können hierbei einen täglichen, wöchentlichen, monatlichen oder jährlichen Graphen darstellen und einzelne Phasen ein- oder ausblenden. Die Konfigurationsseite des Powermeters bietet Ihnen die Möglichkeit einzelne Werte innerhalb des Gerätes einzustellen. Beispiel: Beschriftungen und Graphen-Farben. Sofern Sie die ermittelten Werte des Powermeters weiterverwenden oder zur Archivierung exportieren möchten, können Sie diese bequem über das Webmenü als CSV Datei downloaden. Natürlich besteht die Chance die Werte auch per JSON live abzurufen. Technische Daten: Schnittstellen: 1x Direkter Phasen-Anschluss (L1/L2/L3/N) bis 32A 1x I2C Port für weitere Sensoren/Aktoren der ALLNET MSR-Messen-Steuern-Regeln Serie 1x USB 2.0 4x TTL Ausgänge 4x Open Collector Ausgänge 1x Console RS232 1x OLED-Display 1x LAN 10/100Mbps 1x WIFI 1T1R 150Mpbs Netzwerk Anschluss: 1x RJ45 10/100Mbps Stromversorgung: 100~240 VAC, 50/60 Hz, internes Netzteil Stromverbrauch: <5 Watt maximal Gehäuse: DIN-Hutschienen Gehäuse 12TE-Teileinheiten Umgebung: Temperatur Betrieb: 0 ~ 40 °C Luftfeuchtigkeit Betrieb: 10% ~ 85% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) Maße: 160 x 91 x 63 mm (Länge x Breite x Höhe) Gewicht: 370 Gramm (ohne Verpackung und Zubehör) Kennzeichnung: CE, RoHS Verpackungsinhalt: 1 Stück ALLNET ALL3697 QIG-Handbuch

Artikel-Nr.: 109096

Herstellernummer: ALL3697-32A
