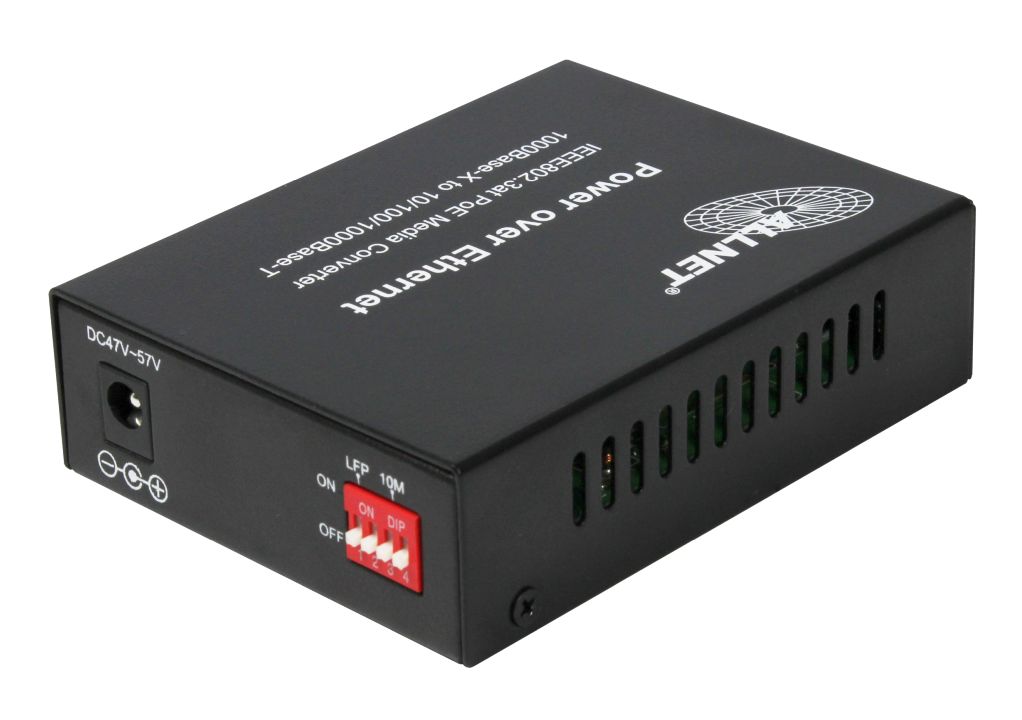

ALLNET Medienkonverter PoE (15,4W/30W) auf 1000BASE-SX/LX Single-/ Multimode SFP Mini-GBIC Anschluss "ALL-MC202P-SFP1-PoE"

Highlights:

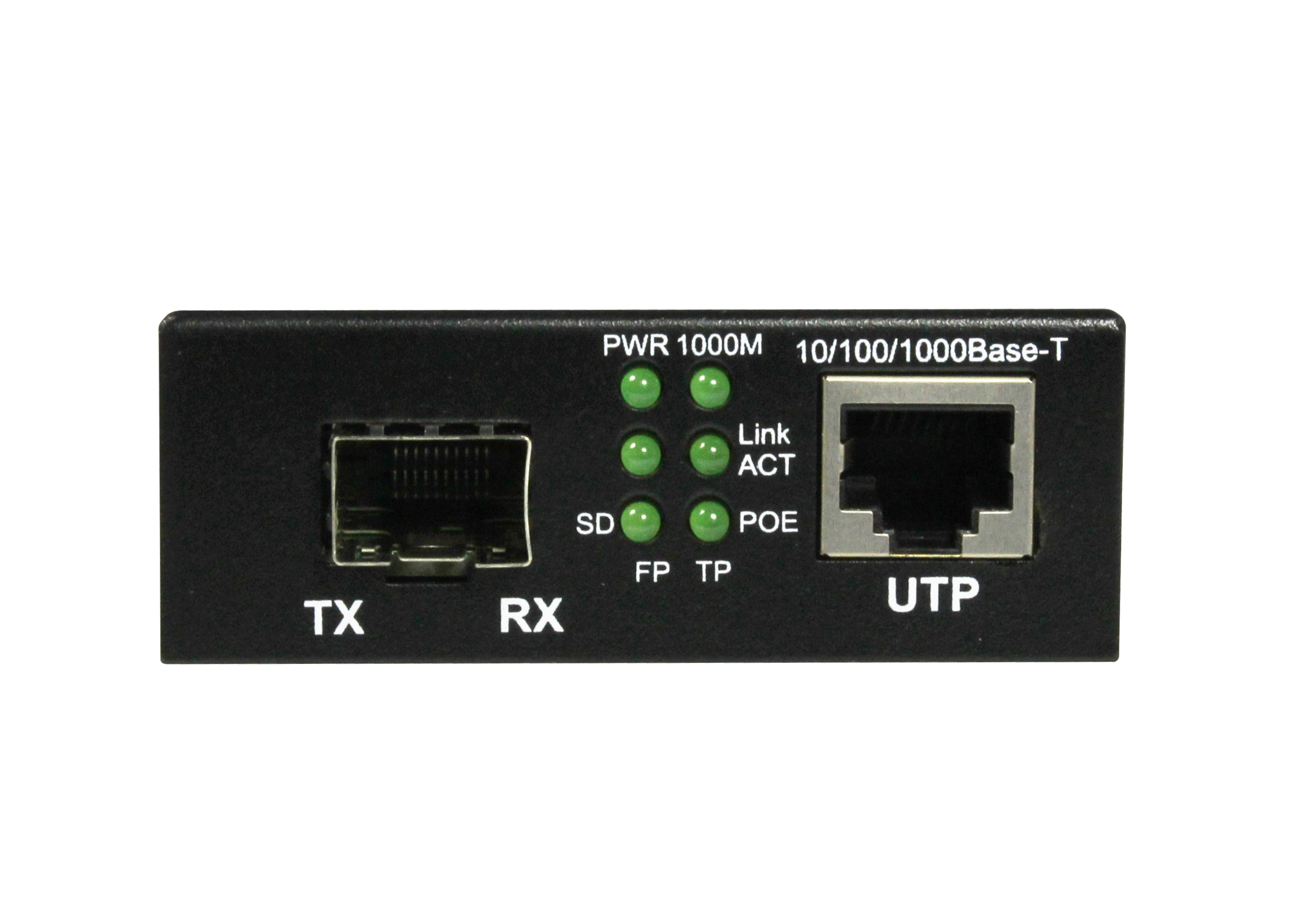

• 1x 10/100/1000BaseT Ethernet TP Port mit IEEE802.3at max. 30W PoE; 1x 1000BaseSX/LX SFP Slot
• TP Port unterstützt Half/Full-Duplex, Auto-MDI/MDI-X und Auto-Negotiation
• SFP slot unterstützt Multi oder Single Mode SFP (mini Gbic) Module
• NEU: LFP-Link Fault Pass Trough
• NEU: Long Range PoE, Downgrade auf 10Mbit. Max. Reichweite 330m
• erweiterter Temperaturbereich -20° ~ +60°
• inklusive Netzteil

Der ALL-MC202P-SFP1-PoE ist ein IEEE 802.3at / 802.3af Power over Ethernet-Injektor, der DC 52V über Ethernet-Kabel bereitstellt. Unter fügt Gleichspannung in Cat.5 / 5e / 6 Kabel ein, so dass das Kabel zwischen dem Injektor (ALL-MC202P-SFP1-PoE) und dem PoE PD (Powered Gerät) gleichzeitig Daten und Strom übertragen kann. Die maximale Entfernung zwischen dem Injektor (ALL-MC202P-SFP1-PoE) und dem PoE PD beträgt 100 Meter. Der ALL-MC202P-SFP1-PoE kombiniert die digitalen Ethernet Daten mit Strom über Twisted-Pair-Kabel als IEEE 802.3at / 802.3af Power over Ethernet Injektor. Und mit dem Power over Ethernet-Splitter kann er die digitalen Daten und die Stromversorgung auf zwei Ausgänge aufteilen.

Die Vorteile des ALL-MC202P-SFP1-PoE liegen in der Kostenersparnis, der einfachen Netzwerkplanung und höhere Zuverlässigkeit. Darüber hinaus können bei IEEE 802.3at / 802.3af Geräte installiert sind, kann das ALL-MC202P-SFP-PoE
oder PD alle können die Verbindung während der Migration und die Ethernet-Digitalpakete, wie z. B. der Anschluss des ALL-MC202P-SFP1-PoE mit einem IEEE 802.3at / 802.3af kompatiblen Gerät, Wireless AP oder IP Kamera.

Link Fault Pass Through (LFP)

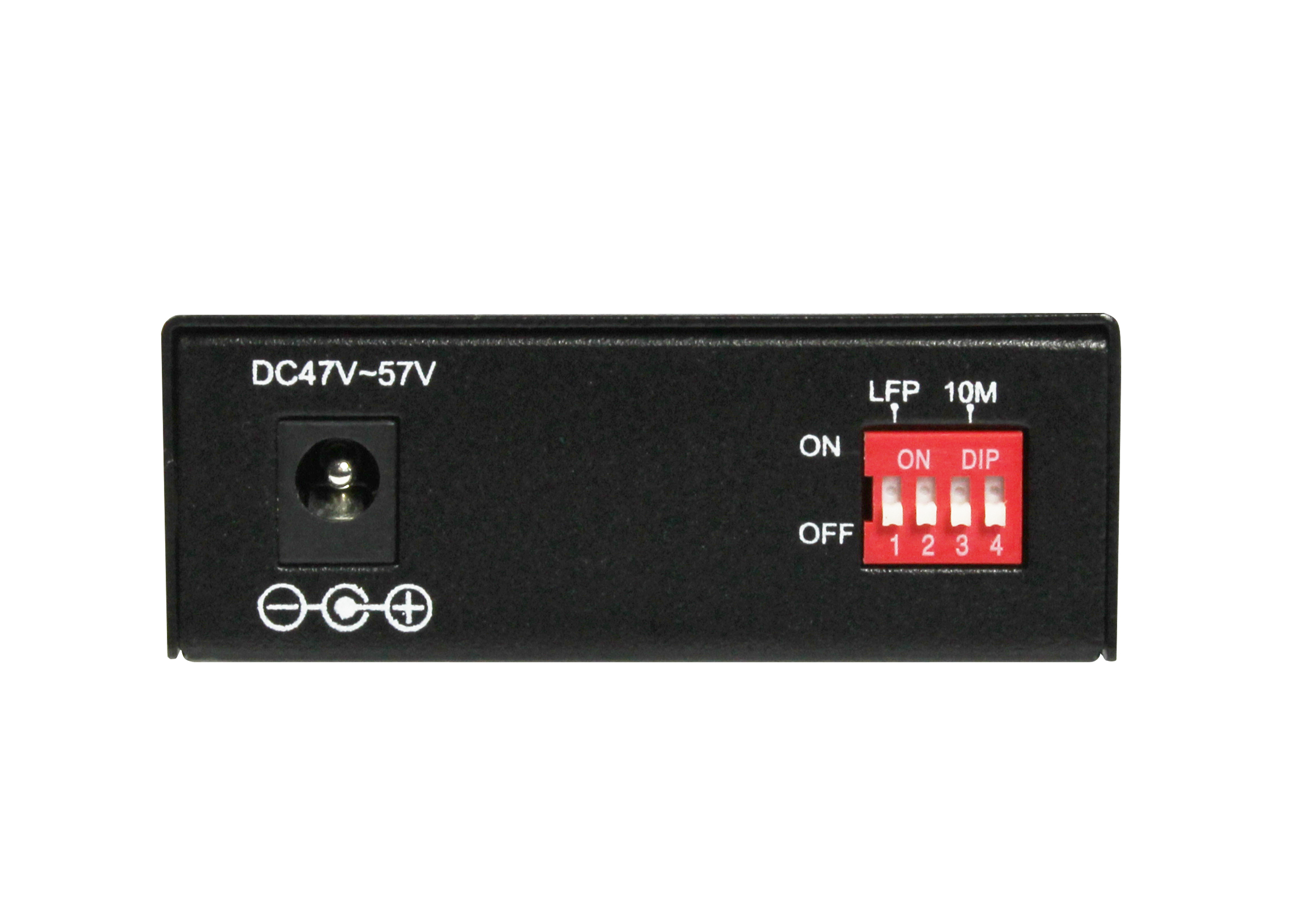

Die LFP-Funktion umfasst die Link Fault Pass Through Funktion (LLCF/LLR) und das DIP-Schalter-Design. LLCF/LLR kann Administratoren bei Problemen mit den Verbindungsmedien sofort alarmieren und bieten eine effiziente Lösung zur Überwachung des Netzes. Der DIP-Schalter
ermöglicht die Deaktivierung oder Aktivierung der LFP-Funktion. LLCF (Link Loss Carry Forward) bedeutet, wenn ein Gerät an den Konverter angeschlossen ist und die TP-Leitung den Link verliert, wird der Konverter Faser des Konverters die Verbindung zur Übertragung unterbrechen. LLR (Link Loss Return) bedeutet, wenn ein an den Konverter angeschlossenes Gerät und die Faser und die Glasfaserleitung die Verbindung verliert, trennt die Faser des Konverters die Verbindung der Übertragung. Beide können sofort Alarm Administratoren das
Problem der Verbindungsmedien und bieten eine effiziente Lösung zur Überwachung des Netzes.

Link Loss Carry Forward (LLCF)

ALL-MC202P-SFP1-PoE verfügt über eine LLCF-Funktion zur Fehlersuche bei einer Fernverbindung. Wenn die LFP-Funktion aktiviert ist, senden die FL/TP-Ports kein Verbindungssignal, bis sie ein Verbindungssignal vom gegenüberliegenden Port empfangen. Das nachstehende Diagramm zeigt eine typische Netzwerkkonfiguration mit einem guten Link-Status unter Verwendung des ALL-MC202P-SFP1-PoE für die Remote-Verbindung.

Wenn die Verbindung unterbrochen wird, leitet ALL-MC202P-SFP1-PoE den Linkverlust an den Switch/Hub weiter, der einen Trap an die Managementstation Station erzeugt. Der Administrator kann dann die Quelle des Problems ermitteln.

Link Loss Return (LLR)

Die Glasfaseranschlüsse des ALL-MC202P-SFP1-PoE sind mit einer LLR-Funktion für die Fehlersuche bei einer Fernverbindung ausgestattet. LLR arbeitet in Verbindung mit LLCF. Wenn die LFP-Funktion aktiviert ist, schaltet sich der Sender des Ports abwenn sein Empfänger keine gültige Empfangsverbindung erkennt. LLR sollte nur an einem Ende der Verbindung aktiviert sein und wird normalerweise entweder auf dem unverwalteten oder dem entfernten Gerät aktiviert.
Das folgende Diagramm zeigt eine typische Netzwerkkonfiguration mit einem guten Verbindungsstatus unter Verwendung von ALL-MC202P-SFP1-PoE für die Fernverbindung. Beachten Sie, dass LLR und LLCF wie im Diagramm angegeben aktiviert sind.

Wenn einer der Lichtwellenleiter defekt ist (wie in der Diagrammkasten unten), meldet der Konverter mit LLR-Funktion an seinen Link-Partner einen No-Link-Zustand. Wenn die LLCF-Funktion ebenfalls aktiviert ist, wird die No-Link-Bedingung an den Switch/Hub weitergeleitet Hub weitergeleitet, wo ein Trap an die Managementstation generiert wird, und der Administrator kann dann die Quelle des Verlustes ermitteln.

Technische Daten:
