ALLNET PoE Splitter/Extractor industrial • 1x GbE PoE BT IN • 1x GbE PoE Out • 5V/9V/12V/24V adjustable • DIN-Rail • ALL-PSI104G-BT90-PD

Produktinformationen "ALLNET PoE Splitter/Extractor industrial • 1x GbE PoE BT IN • 1x GbE PoE Out • 5V/9V/12V/24V adjustable • DIN-Rail • ALL-PSI104G-BT90-PD"

Highlight:

  • Konform mit IEEE 802.3i / 802.3u / 802.3ab
  • 1× Gigabit Ethernet RJ45 PoE-Eingang
  • 1× Gigabit Ethernet RJ45 PoE-Ausgang
  • 4-polige Phoenix-Klemme zur Aufteilung von PoE in einen DC-Stromausgang
  • Einstellbarer DC-Stromausgang: 5 V / 9 V / 12 V / 24 V
  • Unterstützt IEEE 802.3af / 802.3at / 802.3bt (PoE++ / Type 4)
  • Maximale Gesamtausgangsleistung: 72 W

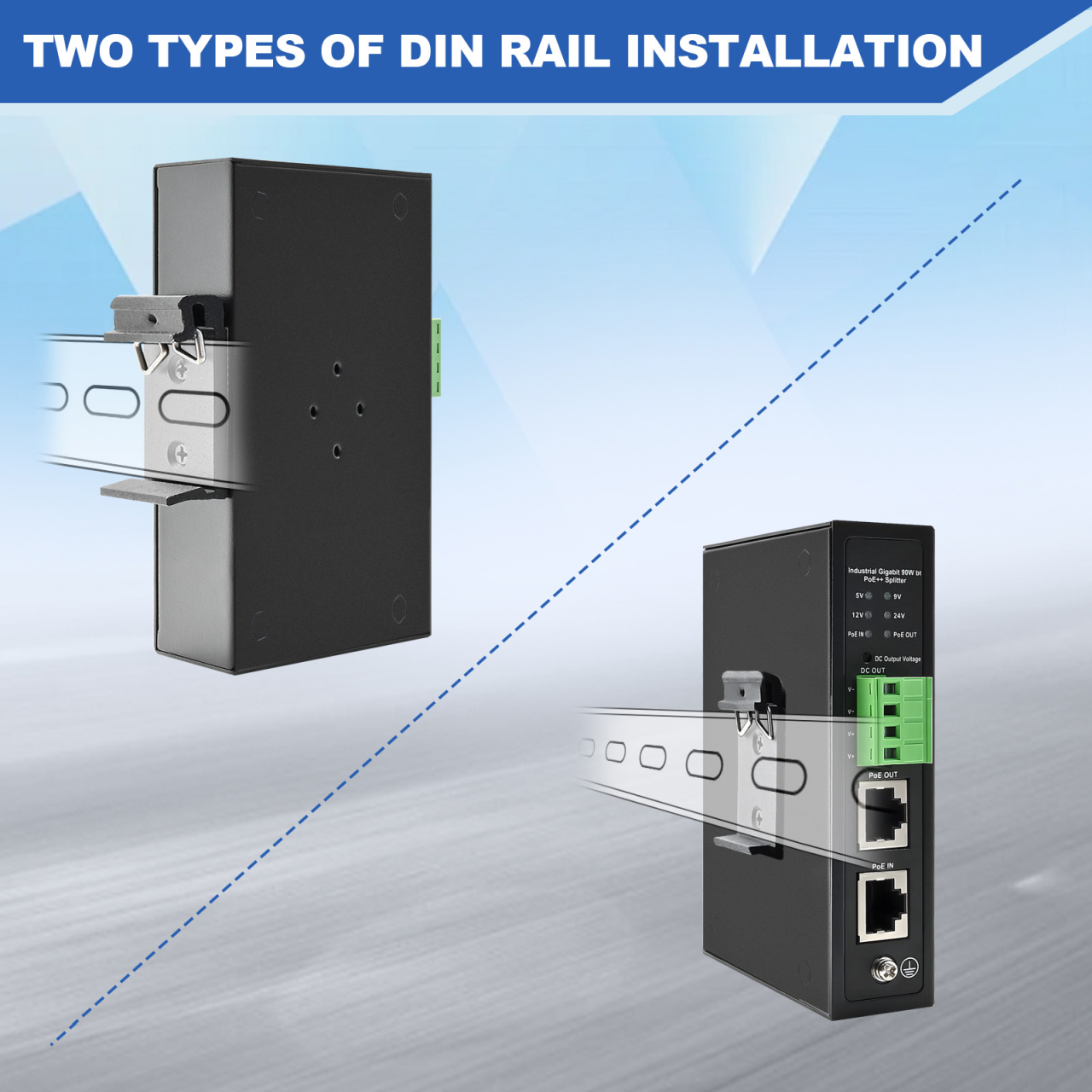

  • Drei schienenmontierte Ausführungen für flexible Installation
  • Betriebstemperatur: –40 °C bis +75 °C

Der ALL-PSI104G-BT90-PD ist ein leistungsstarker industrieller PoE-Splitter für Gigabit-Ethernet-Anwendungen, der eine 48-V-PoE-Eingangsspannung zuverlässig in 5 V, 9 V, 12 V oder 24 V DC umwandelt. Die Stromversorgung erfolgt über ein RJ45-Ethernetkabel, wodurch zusätzliche Netzteile oder separate Stromleitungen entfallen.

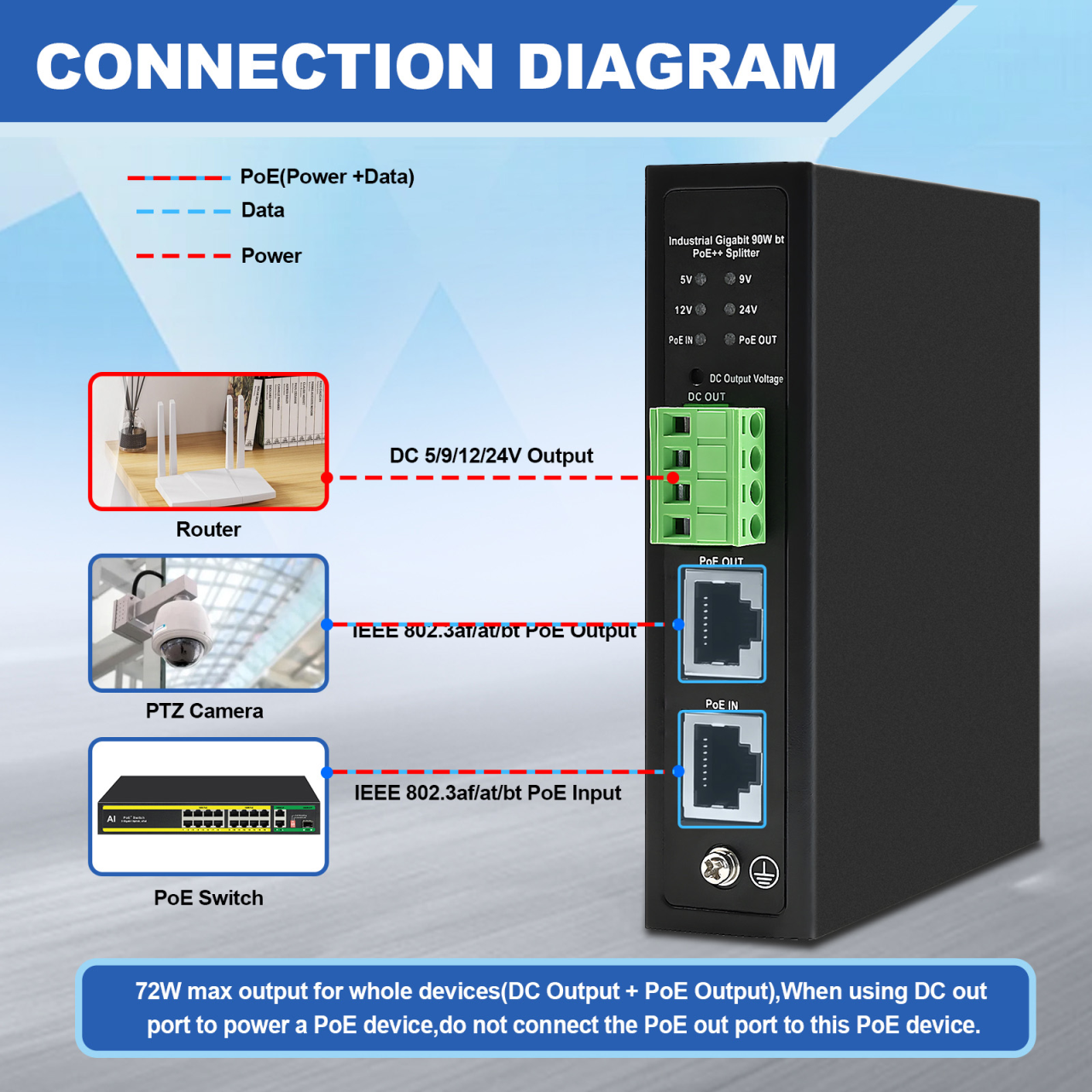

Das Gerät erfüllt die Leistungsanforderungen der Standards IEEE 802.3af, 802.3at und 802.3bt und unterstützt sowohl die Umwandlung in einen DC-Stromausgang über eine 4-polige Phoenix-Klemme als auch einen direkten PoE-Durchgangsausgang. Mit einer maximalen Ausgangsleistung von bis zu 72 W (PoE++ / BT) eignet sich der PoE-Splitter ideal für leistungsintensive Endgeräte wie Industrie-Kameras, Access Points, Displays, Controller oder IoT-Anwendungen.

Dank seines robusten industriellen Designs, der Schienenmontageoptionen und des weiten Betriebstemperaturbereichs von –40 °C bis +75 °C ist der ALL-PSI104G-BT90-PD optimal für den Einsatz in rauen Industrieumgebungen, Schaltschränken, Verkehrssystemen und Automatisierungsanwendungen geeignet.

Merkmale

  • Konform mit IEEE802.3af, IEEE802.3at, IEEE802.3bt.

  • Unterstützt PoE-Anwendungen in Gigabit-Ethernet-Umgebungen.

  • Auto-Sensing Algorithmus ermöglicht die Stromabnahme von IEEE802.3af/at/bt PSE.

  • Splittet den 48VDC Strom über RJ45 Ethernet Kabel in verschiedene DC Ausgänge.

  • Unterstützt einen weiten Eingangsspannungsbereich von 44Vdc bis 57Vdc.

  • Maximale Ausgangsleistung bis zu 72W.

  • Unterstützung für den POE-Ausgang nach IEEE 802.3af/at/bt.

  • Einstellbarer Ausgang 5VDC/14A oder 9VDC/7.8A oder 12VDC/5.9A,24VDC/3A.

  • Thermische Abschaltung.

  • Kurzschluss-Schutz.

  • Hocheffizienter DC/DC-Wandler.

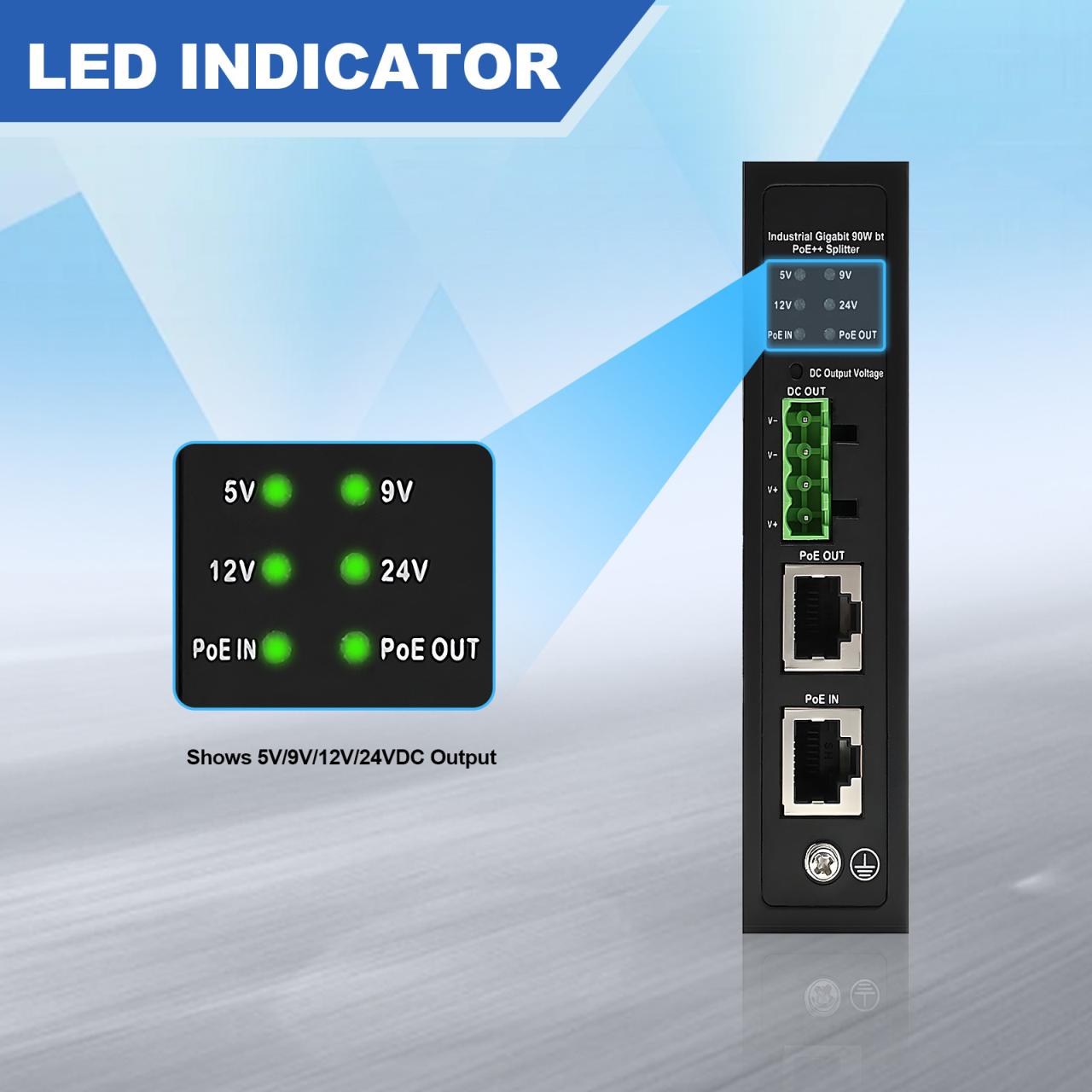

  • LED-Indikatoren für die Anzeige der Leistungsaufnahme.

  • Plug-and-Play.

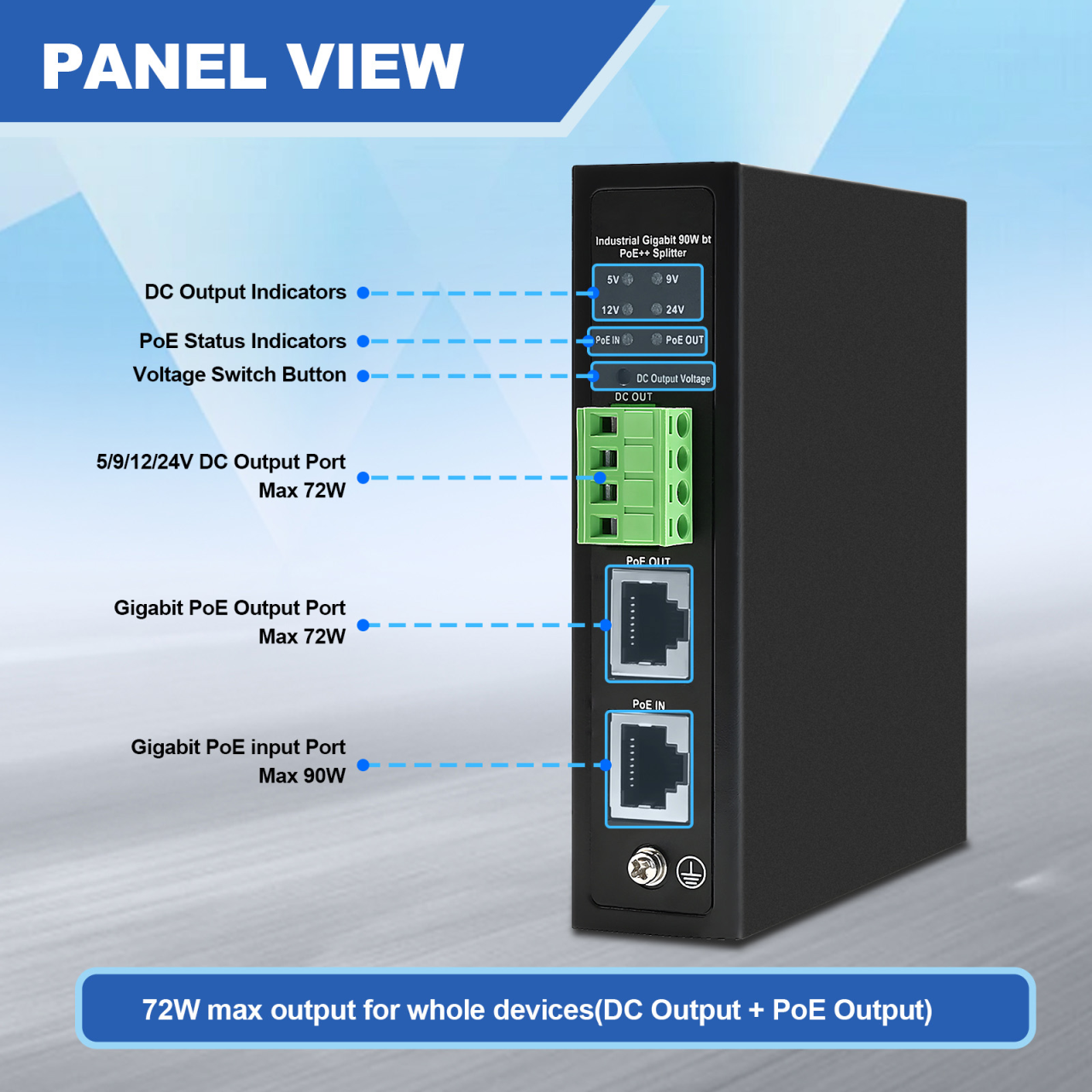

Frontanschlüsse:

Technische Details:

Einzelteil Beschreibung

Port

1 10/100/1000M RJ45 PoE Port (DATA + POWER IN)

1 10/100/1000M RJ45 PoE Anschluss (DATA + POWER OUT)

1 DC-Schnittstelle (DC OUT)

Netzwerk Medien

10Mbps: Cat 3,4,5 Ungeschirmtes Kabel

100Mbps: Cat 5,5E Ungeschirmtes Kabel

1000Mbps: Cat 5E, 6 Ungeschirmtes Kabel

Durchgangsdatenraten

10/100/1000 Mbit/s
Stromausgang

Einstellbar:

  • 5VDC/14A max
  • 9VDC/7.8A max
  • 12VDC/5.9A max
  • 24VDC/3A max
PoE-Ausgang IEEE 802.3af/at/bt, max.72W
Eingangsleistungsanforderungen DC-Eingangsspannung: 44 bis 57 VDC
Anzeigen PoE-Anzeigen / DC-Ausgangsspannungs-Anzeigen
Anschlüsse Geschirmte RJ-45, EIA 568A und 568B

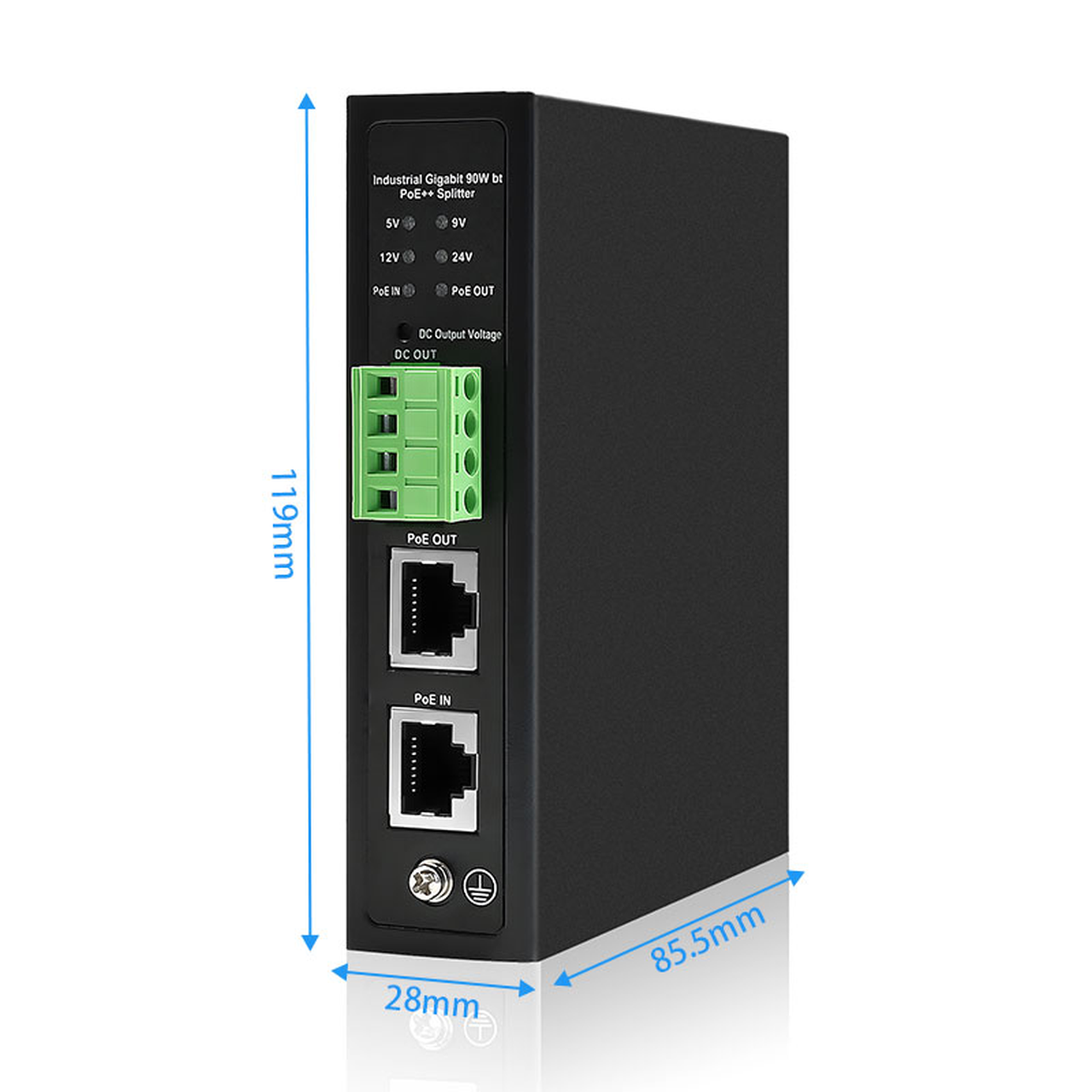

Abmessungen 119x85.5x28mm
Umgebungsbedingungen

Umgebungstemperatur bei Betrieb: -40 bis +75°C

Betriebsluftfeuchtigkeit: Maximal 90%, nicht kondensierend

Lagertemperatur: -40 bis +75&Grad;C

Lagerung Luftfeuchtigkeit: Maximal 95%, nicht kondensierend

Einhaltung gesetzlicher Vorschriften

IEEE 802.3af (PoE)

IEEE 802.3at (PoE)

IEEE 802.3bt (PoE)

IEEE 802.3 (Ethernet)

IEEE 802.3u (Fast Ethernet)

IEEE 802.3ab (Gigabit-Ethernet)

RoHS-konform, CE, FCC
