ALLNET Powerline Phasenkoppler 3 Phasen + LX "passiv" ALL1688PC (1~70MHz)

Mit Hilfe dieses Eichhoff Powerline Filters können Sie Powerline Teilsegmente "Sperren" um größere Installationen wie z.B. Hotels oder ähnliches mit Powerlinetechnologie zu vernetzen. Durch diesen Sperr-Filter stören sich die Segmente nicht gegenseitig. Der Sperr-Filter ist für eine Kapazität von 16A Leistung für DIN-Hutschienen Montage ausgelegt. Die Frequenzrange liegt zwischen 2,0-40 Mhz, Temparaturbereich -25°C bis +100 °C   Achtung. Dieser Artikel darf nur von autorisierten Fachwerkstätten installiert werden.

Mit Hilfe dieses Eichhoff Powerline Filters können Sie Powerline Teilsegmente "Sperren" um größere Installationen wie z.B. Hotels oder ähnliches mit Powerlinetechnologie zu vernetzen. Durch diesen Sperr-Filter stören sich die Segmente nicht gegenseitig. Der Sperr-Filter ist für eine Kapazität von 25A Leistung für DIN-Hutschienen Montage ausgelegt. Die Frequenzrange liegt zwischen 2,0-40 Mhz, Temparaturbereich -25°C bis +100 °C   Achtung. Dieser Artikel darf nur von autorisierten Fachwerkstätten installiert werden.

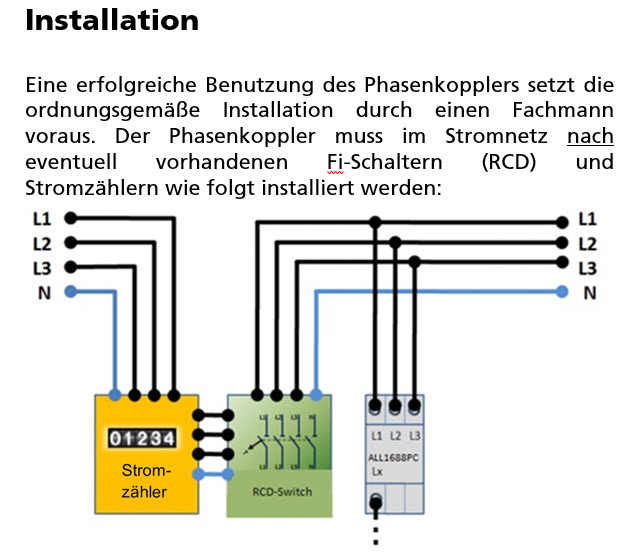

Phasenkoppler/Signalkoppler für Powerlinenetze zum Einbau in den Sicherungskasten (Hutschiene). Highlights: ALL16881PC AC 250 / 440 V 50/60Hz Powerline Geräte auf unterschiedlichen Phasen und Stromkreisen können nun miteinander kommunizieren Frequenzrange 1~70 MHz Montage auf DIN-HUT-Schiene Geeignet zur Signalüberbrückung über FI-Schutzschalter und Stromzählern Verbindet alle Phasen des Hausstromnetzes untereinander und macht das Powerlinesignal auf allen Steckdosen in einem Stromkreis verfügbar. Über die vierte LX-Phase können Querverbindungen zu anderen Stromkreisen realisiert werden, wenn Stromzähler, FI-Schutzschalter und ähnliche Hindernisse für die Powerline Kommunikation überwunden werden müssen. ** WICHTIG: 3 Phasen + "L/N" . Durch bessere Kopplung erhöhte Reichweite im Vergleich zum Standard-Phasenkoppler. Mehere Stromkreise können mit diesem Adapter verbunden werden. FI´s können mit mehreren überbrückt werden ** ACHTUNG: Diese Geräte dürfen nur durch eine Elektrofachkraft installiert werden, anderfalls besteht Brandgefahr oder Gefahr eines elektrischen Schlages. Schaltbild für Elektrofachkraft: Mehr Details siehe Anleitung. Im Handbuch sind 2 Einsatzbeispiele aufgeführt. Für weitere Einsatzbeispiele bitte kontaktieren Sie hierzu unseren Support support@allnet.de Technical Details:     Frequency Range: 0-70Mhz Nominal Voltage: AC 250/440V 4x22nFX2, 3 phase Temperature Range: -25°C - 100°C Installation width: 34mm Installation depth: 70mm max. Mounting: DIN rail mounting Mark: CE

Highlights: 2in1 1200Mbit Powerline & Wireless AC Accesspoint  Neuer HomePlug AV2 Standard Bis zu 1200 Mbps Powerline Datentransferrate über Powerline Kompatibel mit anderen HomePlug AV Technologien MIMO Unterstützung 2x Gigabit Ethernet Ports integrierter Wireless AC/abgn 2x2 Wireless AC Accesspoint integrierte gefilterte Schutzkontakt-Steckdose AC 16A die auch unter der Bezeichnung "Passtrough" bekannt ist. Einfache Installation Die perfekte Symbiose aus Netzwerk über Stromkabel + Netzwerk über Funk "Wireless AC-Accesspoint" Mit dem ALL1681211v2 Adapter kommt der erste ALLNET Powerline-Adapter nach HomePlug AV2 Standard mit Smartlink 1200 Mbps und MIMO mit zusätzlich intergriertem Wireless AC Accesspoint auf den Markt. Der ALLNET ALL1681211v2 nutzt den neuesten Qualcomm Atheros QCA7500 / QCA8334 Chipsatz. Er verfügt über zwei Gigabit Ethernet RJ45 Schnittstellen und ist zu den Powerline Standards IEEE1901/ Homeplug AV und GreenPHY kompatibel. Das ermöglicht eine einfache Nutzung mit bestehenden Powerline Endgeräten anderer Hersteller. Hohe Datenraten und Quality of Service (QoS) ermöglichen die Nutzung von HD Multimedia-Anwendungen und unterstützen Sie, digitale Hochgeschwindigkeits-Multimedia-Heimnetzwerke im ganzen Haus, einschließlich IPTV-Dienste, gleichzeitige HD Video-und Audio-Verteilung, Voice Over IP Calls, Online-Gaming, High Speed Internet, zu realisieren.  Der ALL1681211v2 bietet eine einfache Plug & Play Vernetzung per Druckknopf, ohne das eine Konfiguration per Software nötig ist. Der Network Management Key (NMK) mit seiner 128-bit AES Hardware-Verschlüsselung gewährleistet den sicheren, authentifizierten Zugriff auf das logische Netzwerk und schützt das Netzwerk vor Hackern. Der integrierte Wireless IEEE802.11ac Dual-Band Accesspoint leistet im 2,4GHz (max. 3000Mbps) und im 5GHz (max. 867Mbps).  Um die Voraussetzungen für moderne Green IT Produkte zu erfüllen, entspricht der ALL1681211v2 dem European Code of Conduct (CoC) zur Verbesserung der Energieeffizienz und der Energy using Products (EuP)-Richtlinie der Europäischen Union. Der neue HomePlug AV2 Standard ermöglicht hocheffiziente Datenübertragung auf dem Stromkabel mit Technologien wie z.B. Efficient Notching & High Efficiency PHY Protocoll Data Unit (PPDU) Structure. Der neue ALL1681211v2 bietet jetzt auch eine integrierte Schutzkontaktsteckdose die gefiltert durchgeschleift wird. d.h. die Endgeräte die hinter dieser integrierten gefilterten Steckdosen angeschlossen sind stören nicht das Powerline-Übertragungssignal. Somit haben 2 Vorteile: Sie belegen sich keine dedizierte Steckdosen in der Wand Dahinterliegende Engeräte stören nicht die Stabiltität des Powerlines. Technical Details: Product ALL1681211v2 PLC 1200M & 1200Mbps 802.11ac Dual Band Wireless Gigabit  Hardware Specifications Interface LAN Port: 2 x 10/100/1000 Mbps auto MDI/MDI-X RJ45 port Power Port: 1X POWER (AC) interface Antenna Gain:  2x 3dBi 5.8G built-in antenna 2x 3dBi 2.4G built-in antenna Button 1 x Factory Default / WPS button 1 x PLC button Pairing LED Indicators WiFi PLC  Material Plastic Transfer frequency band 2-68Mhz Dimensions (W x D x H) 70x43x126mm(without plug) Weight 0.35KG Power Requirement AC85-260V Power Consumption Maximum W/A:10.3/0.15 Typical W/A:8.0/0.12 Stand-By W/A:2.1/0.11 Wireless Interface Specifications Standard IEEE 802.11ac 5GHz IEEE 802.11a/n 5GHz IEEE 802.11b/g/n 2.4GHz Frequency Band Simultaneous 2.4GHz and 5GHz Modulation Type 802.11ac: OFDM (BPSK / QPSK / 16QAM / 64QAM / 256QAM) 802.11a/g/n: OFDM (BPSK / QPSK / 16QAM / 64QAM) 802.11b: DSSS (DBPSK / DQPSK / CCK) Data Rates 2.4GHz up to 300Mbps 5GHz up to 867Mbps HomePlug: PHY rate:1200Mbps TCP/IP rate: 550Mbps Channel 2.4GHz FCC (America): 2.412~2.462GHz (11 Channels) ETSI (Europe): 2.412~2.472GHz (13 Channels) 5GHz 5.180-5.240GHz, 5.745-5.825GHz (up to 9 channels) *The actual channels in application will vary depending on the regulation in different regions and countries. Channel Width 802.11ac: 20/40/80MHz 802.11n: 20/40MHz Max. RF Power / EIRP 2.4GHz: < 20dBm 5GHz: < 20dBm Receive Sensitivity 2.4GHz 11b (11Mbps): -79dBm 11g (54Mbps): -68dBm 11n (20M) mode: -67dBm 11n (40M) mode: -64dBm 5GHz 11a: -74dBm 11n (20M) mode: -70dBm 11n (40M) mode: -67dBm 11ac (20M) mode: -67dBm 11ac (40M) mode: -61dBm 11ac (80M) mode: -57dBm SSID 2.4GHz: 1 Root SSID and 4 Guest SSID 5GHz: 1 Root SSID and 4 Guest SSID Wireless Management Features Encryption Security WEP WPA/WPA2 personal mixed mode Wireless Security Wireless ACL MAC address filtering Supports WPS (Wi-Fi Protected Setup ) Max. Supported Clients 2.4GHz wireless: 32 5GHz wireless: 32 Standards Conformance IEEE Standards IEEE 802.11n (2T2R, up to 300Mbps) IEEE 802.11g IEEE 802.11b IEEE 802.11i IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX Regulatory CE, RoHS, WEEE Environment Temperature Operating: 0 ~ 40 degrees C Storage: -40 ~ 70 degrees C Humidity Operating: 10 ~ 90% (non-condensing) Storage: 5 ~ 95% (non-condensing)

Highlights:   Neuer HomePlug AV2 Standard Bis zu 1200 Mbps Powerline Datentransferrate über Powerline Integrierte Smartlink Technolgie wo Powerline über Phase und Erde "Grün-Gelb" übertragen wird Kompatibel mit anderen HomePlug AV Technologien MIMO Unterstützung 1 Gigabit Ethernet Ports Sichere Kommunikation und Schutz Ihrer Daten mit einem Knopfdruck Einfache Installation integrierter PoE Injektor nach IEEE802.3at mit max. 30W für IP-Kameras / PoE Lampen / PoE-PD-Switche z.B. ALL-SG8205PD   Mit dem ALL1681203 Adapter kommt der erste ALLNET Powerline-Adapter nach HomePlug AV2 Standard mit Smartlink 1200 Mbps und MIMO Unterstützung auf den Markt. Der ALLNET ALL1681203 nutzt den neuesten Qualcomm Atheros QCA7500 / QCA8334 Chipsatz. Er verfügt über Gigabit Ethernet RJ45 Schnittstellen und ist zu den Powerline Standards IEEE1901/ Homeplug AV und GreenPHY kompatibel. Das ermöglicht eine einfache Nutzung mit bestehenden Powerline Endgeräten anderer Hersteller. Hohe Datenraten und Quality of Service (QoS) ermöglichen die Nutzung von HD Multimedia-Anwendungen und unterstützen Sie, digitale Hochgeschwindigkeits-Multimedia-Heimnetzwerke im ganzen Haus, einschließlich IPTV-Dienste, gleichzeitige HD Video-und Audio-Verteilung, Voice Over IP Calls, Online-Gaming, High Speed Internet, zu realisieren.  Der ALL1681203 bietet eine einfache Plug & Play Vernetzung per Druckknopf, ohne das eine Konfiguration per Software nötig ist. Der Network Management Key (NMK) mit seiner 128-bit AES Hardware-Verschlüsselung gewährleistet den sicheren, authentifizierten Zugriff auf das logische Netzwerk und schützt das Netzwerk vor Hackern.  Der neue HomePlug AV2 Standard ermöglicht hocheffiziente Datenübertragung auf dem Stromkabel mit Technologien wie z.B. Efficient Notching & High Efficiency PHY Protocoll Data Unit (PPDU) Structure. Der ALL1681203 liefert auf dem Gigabit Netzwerkanschluss auch PoE nach IEEE802.3at mit max. 30W Leistung. Über diesen PoE Anschluss können Sie ideal überall wo eine Steckdose ist auch ein IP-Telefon / IP-Kamera / PoE-Informationsdisplay "ALL4550" / PoE Uhr "ALL-PoE-CLK1" oder PoE Counter "ALL-PoE-CNT1" anschließen. Die max. Kabellänge auf der PoE Seite kann bis zu 100m mit CAT6 betragen. Technische Daten: Element Spezifikation Chipsatz: Qualcomm QCA7500 + QCA8334 Standards: • IEEE 1901, IEEE 1905.1 and HomePlug AV             Compliant • HomePlug AV2 Compliant • AV2 30MHz and 67MHz MIMO profiles • AV2 30MHz and 67MHz SISO profiles • Power Save mode • Co- existence with HomePlug 1.0/Turbo Nodes • Compliant to ErP 2013 directive • IEEE 802.3 10/100/1000 Ethernet(1200Mbps) Brutto Datenrate Powerline: bis zu 1200Mbps Frequenzband: 2MHz bis 68MHz Access-Methode Powerline: Priority-based CSMA/CA channel acess Quality of Service: Priority-based CSMA/CA channel access schemes maximize efficiency  and throughput Integrated Quality of Service (QoS) Enhancements Supports IGMP managed multicast session Modulationsart:   OFDM 4096/1024/256/64/16/8 QAM, QPSK, BPSK, ROBO, und Mini-ROBO Modulation Schema Powerline Anschluss: Type F Schutzkontakt Stecker (DE), Switch Mode 85VAC to 265VAC Netzwerk Anschluss: 1x RJ45 10/100/1000Mbit IGMP: Support IGMP managed multicast sessions IGMP snooping with multicast to multiple unicast support IGMP/MLD Adressfiltering Power over Ethernet: Data PIN´s: 1,2 & 3,6 Power: 4,5 & 7,8 Max. 30 PoE IEEE802.3at 48V Nodes/Clients: bis zu 15 Geräte Verschlüsselung: 128Bit AES-Verschlüsselung  mit Schlüsselmanagement (aktivierbar über Simple Connect Button) LED-Anzeigen: Power LED PowerLine Link/ACT Status LED 1x Ethernet Link/ACT Status LED  Stromversorgung: Type F Schutzkontakt Stecker (DE), Type C/E (FR), Switch Mode 85VAC to 265VAC Stromverbrauch: Betrieb 32W Watt Standby max. 3 Watt ohne PoE Betriebssyteme für Betrieb: alle TCP/IP Betriebssyteme Betriebssysteme für Konfigurationssoftware:   Windows® XP32bit, Windows® Vista32/64bit, Windows®7 32/64bit   Gehäuse: Kunststoffgehäuse Umgebung: Temperatur Betrieb: 0 ~ 70 °C Luftfeuchtigkeit Betrieb: 10% ~ 90% (nicht kondensierend) Temperatur Aufbewahrung: -10 ~ 70 °C Luftfeuchtigkeit Aufbewahrung: 10% ~ 95% (nicht kondensierend) Kennzeichnung: CE, ROHS Maße: 115mm x 65mm x 30mm (Höhe x Breite x Tiefe)  Gewicht: 300 Gramm (nur Adapter)   Verpackungsinhalt: 1 Stück ALLNET ALL1681203 1 Stück RJ45 Patchkabel 1,8m 1 Stück CD-ROM mit Handbuch & Software

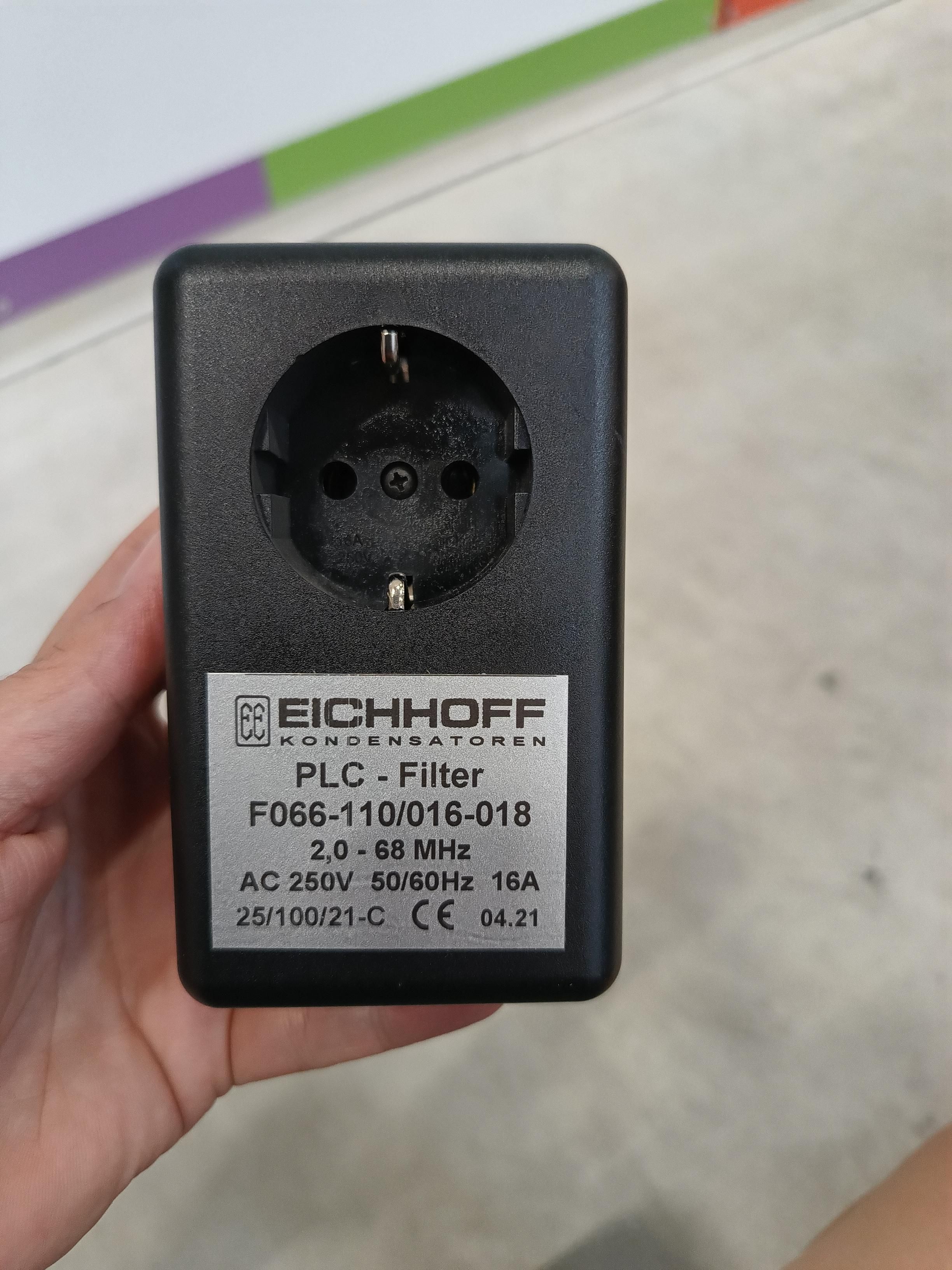

Eichhoff Powerline Filter mit 16A Leistung im Schutzkontakt-Durchgangsgehäuse, Frequenzrange 2,0-68 MHz,
