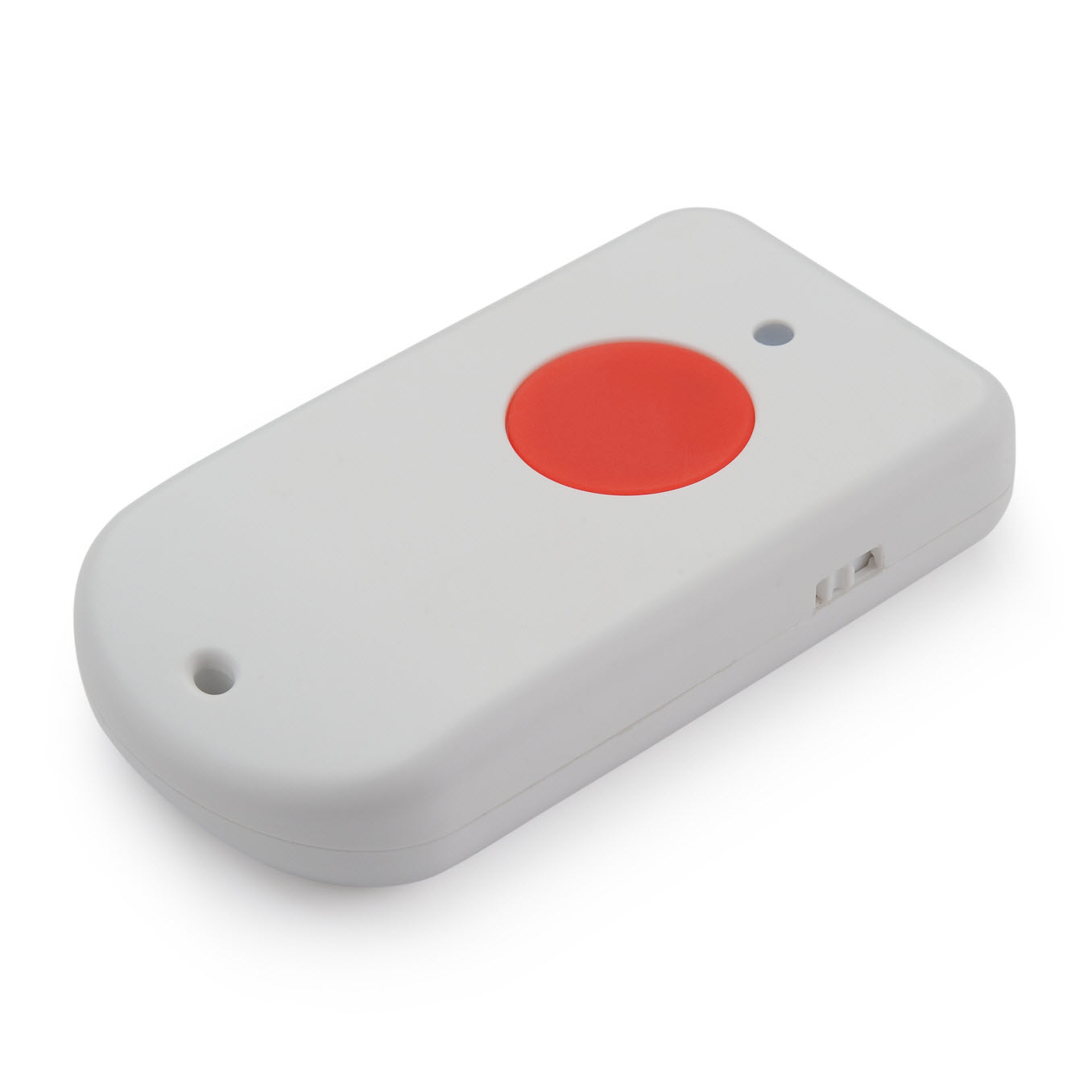

DRAGINO TrackerD-EU868 GPS Tracker

Überblick

Der TrackerD ist ein Open Source LoRaWAN Tracker basierend auf einem ESP32 und dem Semtech LoRa Wireless Chip.

Der TrackerD enthält diverse Sensoren und Verbindungsoptionen: GPS, WiFi, BLE, Temperatur, Luftfeuchtigkeit, Bewegungserkennung und einen Buzzer. Aufgrund dieser Vielfalt kann er in vielen verschiedenen Anwendungsszenarien eingesetzt werden.

Der TrackerD kann mit Hilfe der Arduino IDE programmiert werden. Dies bietet die Möglichkeit die Software an die eigene IoT Lösung anzupassen.

Die im TrackerD eingesetzte LoRa Technologie ermöglicht dem Benutzer das Senden von Daten über lange Strecken mit geringer Bandbreite. Es bietet ultra-long range spread spectrum Kommunikation mit extrem großer Reichweite und hoher Störfestigkeit bei minimalem Stromverbrauch und zielt auf professionelle Ortungsdienste ab.

Der TrackerD verfügt über eine wiederaufladbare 1000mAh Li-on Batterie. Jeder TrackerD hat einen weltweit eindeutigen Satz von OTAA keys um sich mit dem LoRaWAN Netzwerk zu verbinden.

Eigenschaften

• LoRaWAN 1.0.3 Class A
• ESP32 PICO D4
• SX1276/78 Chip
• Arduino IDE-kompatibel
• Quelloffene Hardware/Software#
• Regelmäßige/ Echtzeit GPS,BLE,WIFI Verfolgung
• Eingebauter 3-Achsen-Beschleunigungsmesser (LIS3DH)
• Luftfeuchtigkeits-/Temperatursensor: GXCAS-Technologie GXHT3X
• Fähigkeit zur Bewegungserfassung
• Stromüberwachung
• Aufladen über USB-Anschluss
• 1000mA Li-on Akku-Leistung
• Dreifarbige LED, Alarmtaste
• Datenaufzeichnung

Applikationen

• Logistik und Supply Chain Management
• Ortung von Personen und Gegenständen

Technische Daten

Microcontroller

• Espressif ESP32 PICO D4
• MCU: ESP32 PICO D4
• Bluetooth: Bluetooth V4.2 BR/EDR und Bluetooth LE
• WiFi : 802.11 b/g/n (802.11n up to 150 Mbps)
• Integrated SPI flash : 4 MB
• RAM: 448 KB
• EEPROM: 520 KB
• Clock Speed: 32Mhz

Spannungsversorgung

• Betriebsspannung: 5V via USB Port oder interner Li-Ion Batterie
• Betriebstemperatur: -40 ~ 60°C

LoRa Spezifikationen

• Frequency Range,  168 dB maximum link budget.+20 dBm - 100 mW constant RF output vs.
  • Band 1 (HF): 862 ~ 1020 Mhz
• +14 dBm high efficiency PA.
• Programmable bit rate up to 300 kbps.
• High sensitivity: down to -148 dBm.
• Bullet-proof front end: IIP3 = -12.5 dBm.
• Excellent blocking immunity.
• Low RX current of 10.3 mA, 200 nA register retention.
• Fully integrated synthesizer with a resolution of 61 Hz.
• FSK, GFSK, MSK, GMSK, LoRaTM and OOK modulation.
• Built-in bit synchronizer for clock recovery.
• Preamble detection.
• 127 dB Dynamic Range RSSI.
• Automatic RF Sense and CAD with ultra-fast AFC.
• Packet engine up to 256 bytes with CRC.
• LoRaWAN 1.0.3 Specification

Batterie

• 1000mA Li-on Batterie

Stromverbrauch

• Sleeping Mode: 200uA
• LoRa Transmit Mode: 125mA @ 20dBm 44mA @ 14dBm
• Tracking: max: 38mA

Lieferumfang

• 1 x Dragino TrackerD-EU868
• 1 x USB Kabel zum Laden und Programmieren
