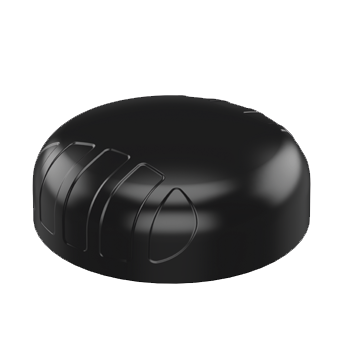

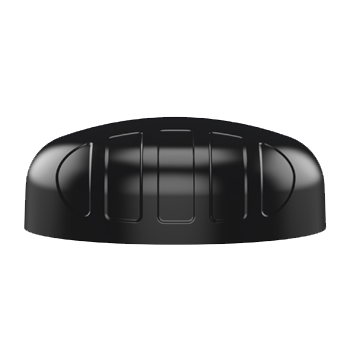

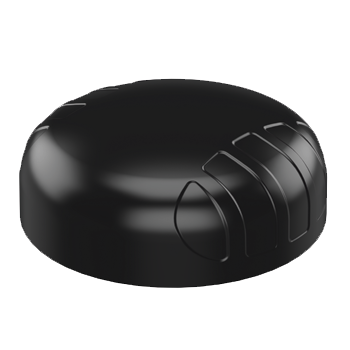

Poynting · Antennen · 5G/LTE · KFZ · A-PUCK-0004-V2-01 · SMA (M) · KFZ/GPS 6dbi Antenna 2x LTE/1x GPS 2m SMA-M Kabel "Schwarz" PUCK-4

Poynting GSM-KFZ Antenne Puck-4-V2-1 SMA (M)

GSM-Antenne KFZ/GPS 6dbi Antenna 2x LTE/1x GPS 2m SMA-M Kabel "Schwarz" PUCK-4

Überblick

Die neue PUCK-Reihe von Poynting bietet eine Antenne mit kleinem Profil für den Einsatz in den Märkten IoT/M2M, Smart Meter, Smart Utilities, Transport, Marine und Landwirtschaft/Farming. Die PUCK-4 besteht aus einem 3-in-1-Antennensystem in einem einzigen Gehäuse und verfügt über 2X2 MIMO LTE und GPS/GLONASS. Die 2X2 Cellular MIMO Antennen (für 2G/3G/4G) decken das 617 bis 6000 MHz Band ab, dies beinhaltet die gängigsten internationalen LTE Bänder. Die dritte Antenne ist ein hochleistungsfähiges aktives GPS/GLONASS-System, das bei Temperaturen von bis zu -40ºC arbeitet. Die PUCK übertrifft die Leistung vieler Konkurrenten, da bei dieser Hochleistungsantenne auf das Design geachtet wurde. Die Strahlungsdiagramme aller strahlenden Elemente bieten eine ausgezeichnete Balance zwischen Rundstrahlverhalten, Diversität der Muster und guten Strahlungseigenschaften in der gewünschten Höhe, was bei einer so kleinen Antenne oft übersehen wird. Trotz ihrer geringen Größe bietet diese Antenne eine hervorragende Leistung, insbesondere in den höheren Frequenzbändern, wo die Leistung für den LTE-Durchsatz und die Verbindungsstabilität entscheidend ist. Diese Antenne ist so konzipiert, dass beide LTE-Ports mit dem Router/Gerät verbunden sind, um die beste Leistung zu gewährleisten. Bitte beachten Sie andere Derivate der PUCK-Reihe, die für eine SISO-Anwendung besser geeignet sind.

Eigenschaften

• Klein & flaches Profil (Ø100mm x 36mm (h))
• IP69K
• Feuerbeständiges, UV-stabiles Gehäuse
• Unabhängig von der Grundplatte
• funktioniert konsistent mit und ohne Grundplatte
• 5G Ready
• umfasst das 3,2-GHz- bis 3,8-GHz-CBRS-Band
• Einfache Installation; mehrere Implementierungsoptionen verfügbar:

1. Spigot Mount
2. Magnetic Mount
3. Adhesive Tape Mount
4. Bracket Mount

Anwendungsbereich

• Intelligente Versorgungsunternehmen: Intelligente Strom-, Gas- & Wassermessung
• Intelligente Gebäude: Klimasteuerung, Zugangskontrolle, Sicherheit, Bewässerung
• Industrielle Fabrikautomation, Robotermaschinen und andere M2M-Systeme
• Digital Signage
• Lagerhäuser & Logistik Systeme
• Transport (Busse, Versorgungsunternehmen & öffentliche Sicherheit) - Bergbaufahrzeuge & Maschinen: Kommunikation, Telemetrie und Automatisierung (M2M & IoT)
• Landwirtschaftliche Maschinen
• Marine: kleine Boote, Yachten in Küstennähe oder in inneren Gewässern

Technische Daten

• Frequenzbereich: 617 - 6000 MHz
• Gewinn LTE: 6 dBi
• Gewinn GPS: 21 dBi
• Kabel Typ: RTK-031
• Kabellänge: 2 Meter
• Verbindungstyp: SMA-Male
• Gehäusefarbe: schwarz
• Betriebstemperatur: -40° - +80° C
• Wasserfest nach IP69k
• Feuer resistent
• Wind Überlebensdauer: <220 km/h
• Temperaturbereich (Betrieb): -40°C bis +80°C
• Umgebungsbedingungen: Außen/Innen
• Schutzart/Standard für Wassereintritt:
• Salzsprühnebel: MIL-STD 810F/ASTM B117
• Relative Luftfeuchtigkeit im Betrieb: Bis zu 98%
• Luftfeuchtigkeit bei Lagerung: 5% bis 95% - nicht kondensierend
• Lagertemperatur: -40°C bis +80°C
• Entflammbarkeits Klasse des Gehäuses: UL 94-HB
• Schlagfestigkeit: IK 10
• Produktabmessungen Ø99,3 mm x 36 mm
• Verpackungsabmessungen: 150 mm x 150 mm x 120 mm
• Gewicht: 0,426kg
• Gewicht verpackt: 0,557kg
• Material Radom: PC+ABS (halogenfrei)
• Farbe Radom: Schwarz
• Montageart:
• Ø20 Gewindestutzen, Mast-, Wand-, Oberflächen- und Magnetmontage
