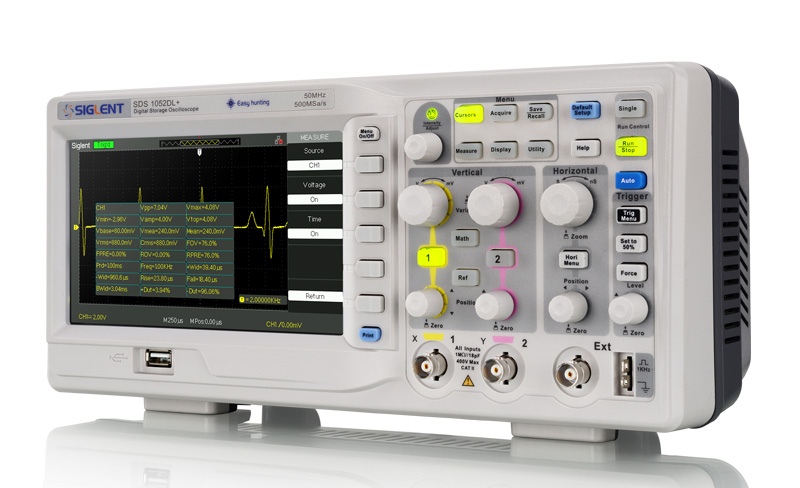

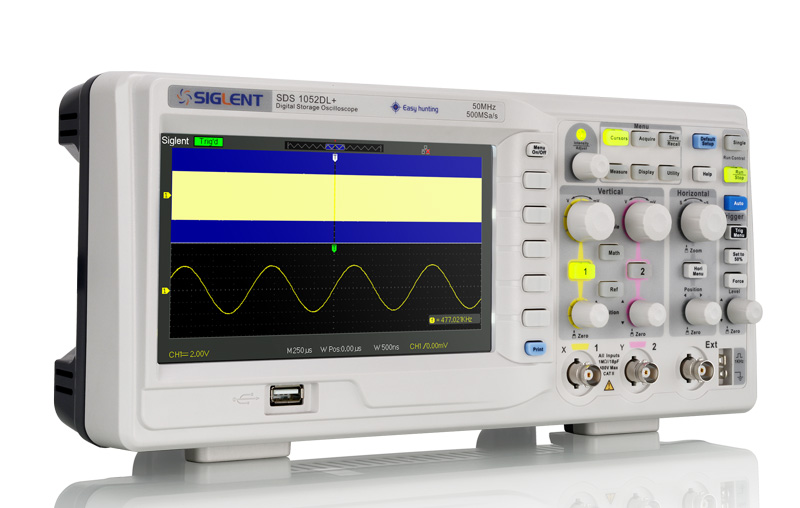

Siglent SDS1052DL+ 50MHz Zweikanal-Oszilloskop

Siglent

Preise exkl. MwSt. zzgl. Versandkosten

Artikel-Nr.: 144556

Herstellernummer: SDS1052DL+

Intrastat ID: 90302000

Ursprungsland: Volksrepublik China

Garantie: 36 Monate

Gewicht: 5,000 KG

EU RoHS und REACH Erklärung

Produktinformationen "Siglent SDS1052DL+ 50MHz Zweikanal-Oszilloskop"

Das SDS1052DL + ist ein zweikanaliges digitales Oszilloskop mit einer Bandbreite von 50 MHz, einer Echtzeit-Abtastrate von 500 MSa / S und einer äquivalenten Abtastrate von 50 GSa / s.

Das Gerät bietet die Möglichkeit, 2 Kanäle gleichzeitig zu verwenden. Außerdem ist 1 externer Triggerkanal im Gerät integriert. Die Ergebnisse werden auf dem 7-Zoll-Farb-TFT-Bildschirm des SDS1052Dl als klare Wellenformen angezeigt. Das Gerät verfügt auch über beleuchtete Tasten für eine einfache Interpretation bei schlechten Lichtverhältnissen.

Im SDS1052DL + sind auch mehrere Trigger-Modi enthalten. Flanken-, Puls-, Slop-, Video- und alternative Trigger-Modi sind verfügbar. Das Gerät verfügt außerdem über eine Speichertiefe von 32 kpts und einen vertikalen Empfindlichkeitsbereich von 2 mV / div - 10 V / div.

Der SDS1052DL + verfügt außerdem über einen integrierten Digitalfilter und eine Rekorderfunktion zum Speichern von Testdaten. Es verfügt auch über USB- und RS-232-Anschlüsse zum Herunterladen dieser Daten auf den PC. Die Schnittstelle des Geräts ist in 12 verschiedenen Sprachen verfügbar.

Features

Unterstützt mehrsprachige Anzeige und eingebettete Hilfe
Bildschirmschoner von 1 Minute bis 5 Stunden
Digitale Filter- und Wellenformaufzeichnungsfunktion
Shortcut-Speicherfunktionstaste
7-Zoll-TFT-LCD-Display mit einer Auflösung von 800 * 480
Mehrere Schnittstellen: USB-Host, USB-Gerät (USBTMC), LAN (VXI-11), Pass/Fail

Technische Daten

Gerätespezifikation	SDS1102CML+	SDS1052DL+
Bandweite	100 MHz	50 MHz
Kanäle	2CH +Ext	2CH +Ext
Echtzeitabtastrate	1 GSa/s	500 MSa/s
Speichertiefe	32 K	2 Mpts
Rise Time	3.5 ns	7 ns
Imput Impedance	1MΩ?17pF	1MΩ?17pF
Time Base Range	2.5ns/div-50s/div	10ns/div-50s/div
Vertikale Sensitivity	2mV-10V/div	2mV-10V/div
Vertikale Auflösung	8 bit	8 bit
Trigger Quelle	CH1, CH2, Ext, Ext/5, AC Line	CH1, CH2, Ext, Ext/5, AC Line
Trigger Typen	Edge, Pulse, Video, Slope, Alternative	Edge, Pulse, Video, Slope, Alternative
Interfaces	USB Host, USB Device, LAN, Pass/Fail	USB Host, USB Device, LAN, Pass/Fail, RS232

Datenblatt Deutsch

Siglent CP4020 / Siglent CP4020 100 KHz 60 Ampere Stromzange

Die CP4020 ist eine 60 Amper Stromsonde mit einer Bandbreite von 100 KHz. Spezifikation Bandbreite 100 KHz Maximaler Dauerstrom 20 Arms Spitzenstrom 60 A Umschaltverhältnis 50 mV/A, 2 mV/A DC-Messgenauigkeit +/- 2% (50 mV/A) (0.4 – 10 Apk) ; +/- 2% (5 mV/A) (1A – 60 Apk) Leistung 9 V Batterie

Artikel-Nr.: 144610

Herstellernummer: CP4020

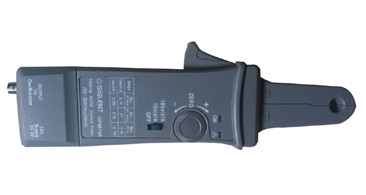

Siglent CP4050 / Siglent CP4050 1 MHz 140 Ampere Stromzange

Die CP4050 Sonde ist eine 140 Amper Stromzange mit einer Bandbreite von 1 MHz. Spezifikationen Bandbreite 1 MHz Maximaler Dauerstrom 50 Arms Spitzenstrom 140 A Umschaltverhältnis 500 mV/A; 5 mV/A DC-Messgenauigkeit 500 mV/A (20 mA-14 Apk) ±3%±20mA; 50 mV/A (200 mA-100 ApK) ±4%± 200 mA; 50 mV/A (100 A-140 ApK)±15% Power: 9-V-Batterie

Artikel-Nr.: 144611

Herstellernummer: CP4050

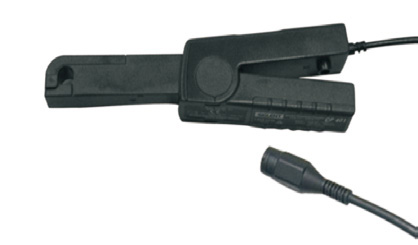

Siglent CP4070 / Siglent CP4070 150 KHz 200 Ampere Stromzange

Die CP4070 Sonde ist eine 200 Amper Stromzange mit einer Bandbreite von 150 KHz. Spezifikationen Bandbreite 150 KHz Maximaler Dauerstrom 70 Arms Spitzenstrom 200 A Schaltverhältnis 500 mV/A; 50 mV/A DC-Messgenauigkeit 500 mV/A (20 mA-14 ApK) ±3% ±20 mA; 50 mV/A (200 mA-100 ApK )±4%± 200 mA; 50 mV/A (100 A-140 ApK) ±15% Leistung 9 V Batterie

Artikel-Nr.: 144612

Herstellernummer: CP4070

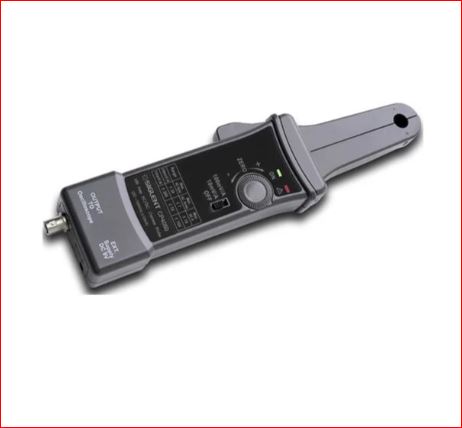

Siglent CP4070A / Siglent CP4070A 300 KHz 200 Ampere Stromzange

Die CP4050 Sonde ist eine 200 Amper Stromzange mit einer Bandbreite von 300 KHz. Spezifikation Bandbreite 300 KHz Maximaler Dauerstrom 70 Arms Spitzenstrom 200 A Schaltverhältnis 100 mV/A; 10 mV/A DC-Messgenauigkeit 100 mV/A (50 mA-10 ApK) ±3% ±50 mA; 10 mV/A (500 mA-40 ApK )±4%± 50 mA; 10 mV/A (40 A-200 ApK) ±15% Leistung 9 V Batterie

Artikel-Nr.: 144613

Herstellernummer: CP4070A

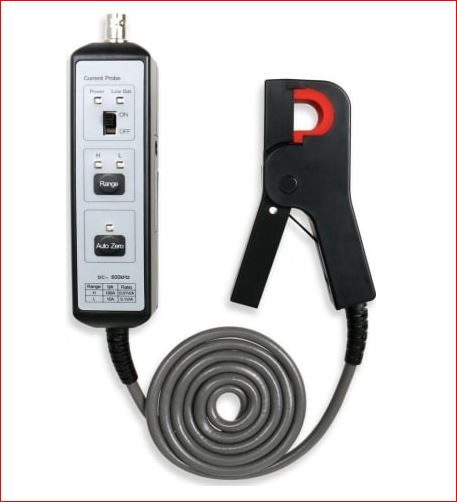

Siglent CPL5100 - AC/DC Stromzange (100A/600kHz)
