ALLNET Antenne 868MHz 14dbi Antenne (N-Female) YAGI ANT-868-14dbi-Yagi LoRA/HELIUM/HaLow/IoT

ALLNET

Artikel-Nr.: 208821

EAN: 4038816208828

Herstellernummer: ANT-868-14dbi-Yagi

Intrastat ID: 85444920

Ursprungsland: Volksrepublik China

Garantie: 24 Monate

Gewicht: 1,400 KG

Produktinformationen "ALLNET Antenne 868MHz 14dbi Antenne (N-Female) YAGI ANT-868-14dbi-Yagi LoRA/HELIUM/HaLow/IoT"

Highlights:

860~896MHz Yagi Antenne 14 Elements
Gewinn: 14dbi (Mehr Details siehe Tabelle)
Abstrahlwinkel: 33°/30° (Mehr Details siehe Tabelle)
Impedance: 50 Ohm
VSWR: <=1.4
Anschluss: N-Type Female (passende Anschlußkabel finden Sie im Zubehör)
Abmessung: Länge = 1297x202x55mm
Windspeed: 200km/h
Temperatur: -45°C ~ +75°C
Montage: Mastmontage
Verpackungsinhalt: Antenne und Montagezubehör
Ideal für LoRA / Helium Network / Helium Miner/ IoT Endgeräte / 868MHz Systeme, oder die neue Technologie HaLow

Yagi-Antennen gehören zu den Längsstrahlern und verwenden strahlungserregte Elemente. Yagi-Antennen bestehen aus einer Gruppe von aktiven und passiven (parasitären) Elementen, welche durch gegenseitige Mitkopplung ein gemeinsames stark ausgeprägtes Richtdiagramm erzeugen. Sie bestehen aus oft nur einem gespeisten Element mit einer Anzahl von parasitär strahlungsgespeisten Elementen.

Robuste Konstruktion Hohe Verstärkung für hervorragende Punkt-zu-Punkt-Übertragung. Enge Abstrahlbreite und hohes F/B-Verhältnis minimieren Störungen durch andere Systeme

Technical Details:

Model	ANT-868-10dbi-Yagi	ANT-868-12.5dbi-Yagi	ANT-868-14dbi-Yagi
Electrical Specification	WideBand: 806-896MHz
Polarization	Vertical Polarized / Horizontal Polarized
Max Gain	10dbi	12.5dbi	14dbi
H Beamwidth (-3dB, V-Pol)	73° ± 7°	42° ± 5°	33° ± 5°
E Beamwidth	55° ± 5°	39° ± 3°	30° ± 5°
VSWR	<1.4
Nominal Impedance	50 ohm
F/B Ratio	>15dB	>17dB	>20dB
Max Power	100watts
Mechanical Specification
Connector	N-Female
Radome	Fiberglass, Dia 20mm
Color	White/Grey
Dimension	582 * 202 * 55mm	941 * 202 * 55mm	1297 * 202 * 55mm
Weight incl Mount Kit	0.7kg	0.9kg	1.2kg
Max windload	200km/h, 125mph
Working Temperature Range	-45°C to +75°C
Storage Temperature	-50°C to +75°C

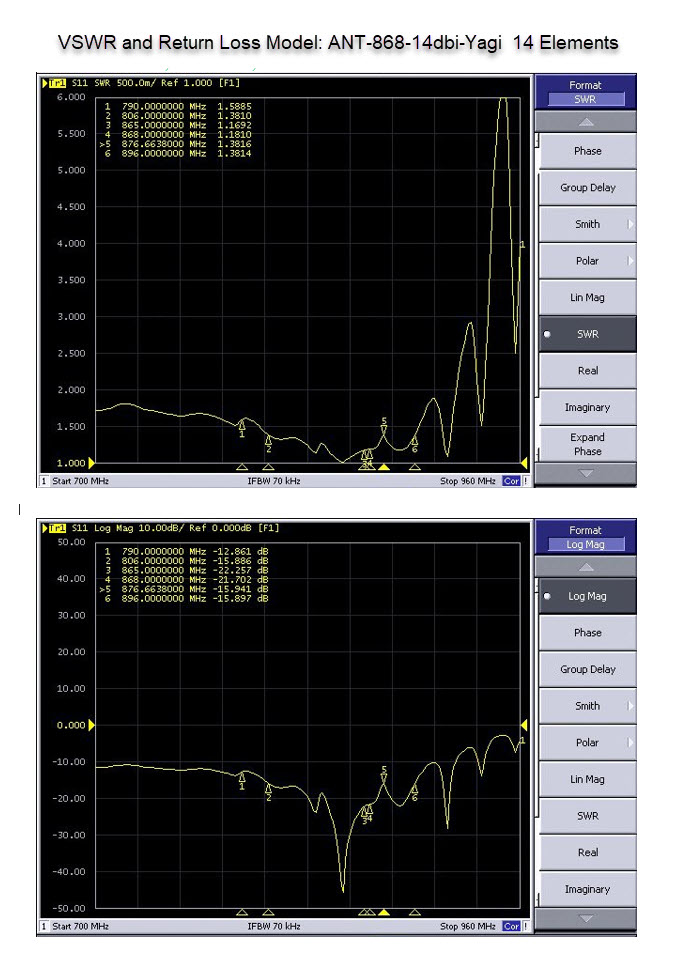

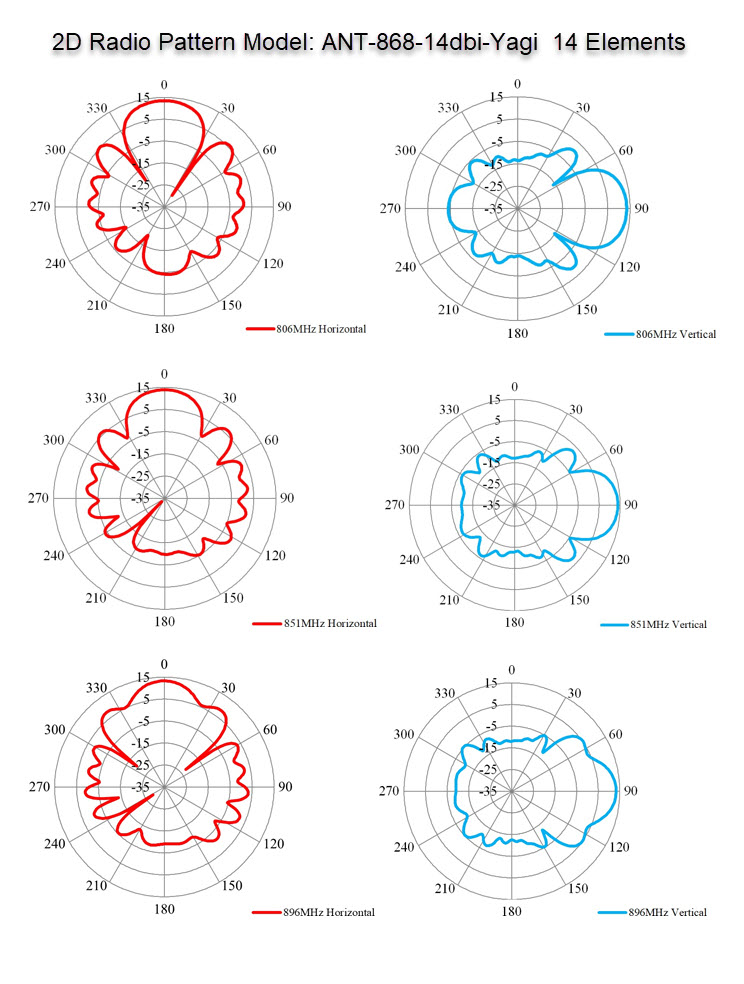

Antenna Test Data:

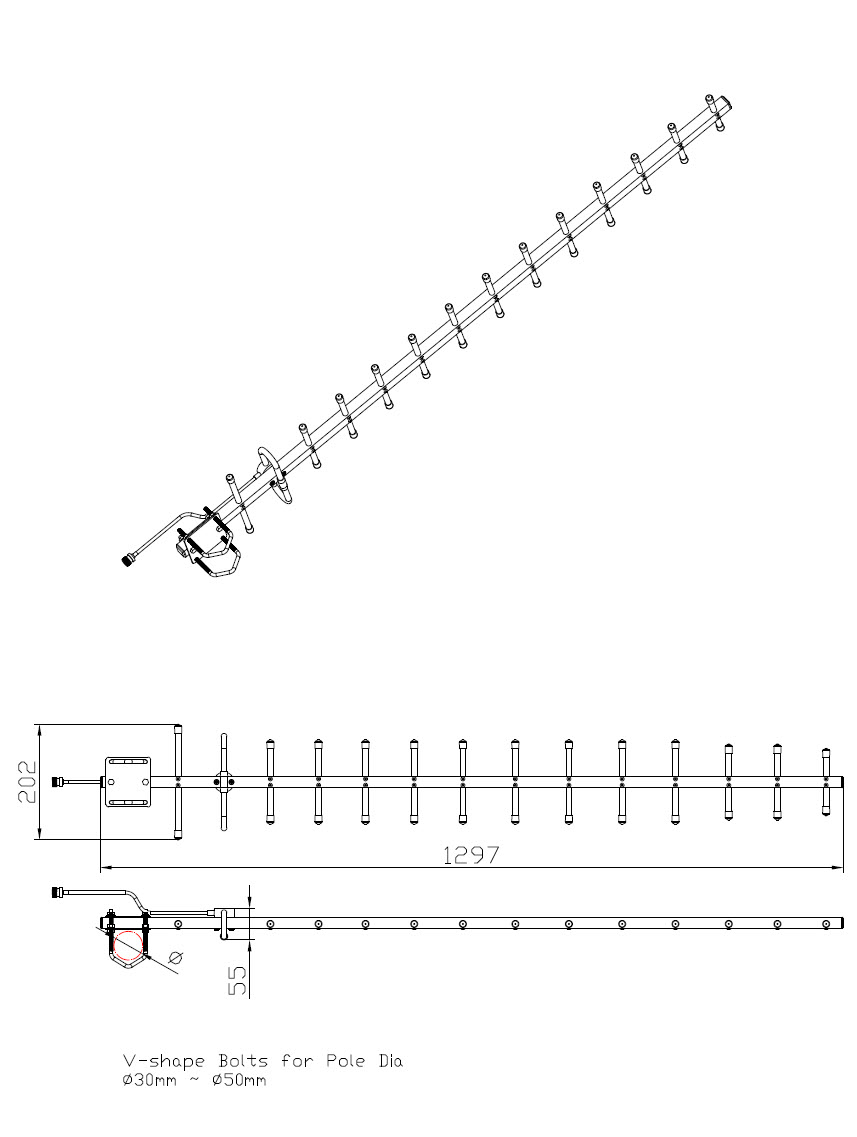

Mechanical Dimmension:

Datenblatt Deutsch

Datenblatt Englisch

Datenblatt Französisch

Datenblatt Spanisch
