LoRA Antennen

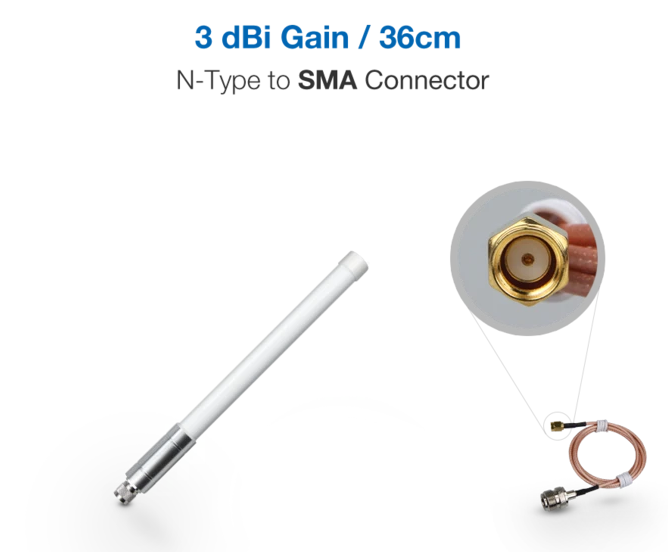

            RAK Wireless Fiberglas Antenne   Überblick Die zweite Generation der RAK LoRa-Antennen ist ein leistungsstarker omnidirektionaler Monopol. Es werden alle LoRa-Bänder unterstützt. Um die geeignete Antenne in Bezug auf die LoRa-Frequenz Ihrer Region auszuwählen, lesen Sie bitte den TTN-Leitfaden und/oder die von der LoRa Alliance bereitgestellte Dokumentation zu den regionalen Parametern.   Eigenschaften 3 dBi Frequenzbereich (MHz) 860 - 930 Verstärkung (dBi) 2,6 ~ 3,1 VSWR < 2.5 Strahlbreite 360° Impedanz 50 Ohm Polarisierung vertikal Radomkörper Fiberglas Anschluss N-Typ-Stecker Abmessungen (mm) ø 25 x 360 mm ± 10 mm Betriebstemperatur -20 °C~ +65 °C Lagertemperatur -30 °C~ +75 °C Lieferumfang 1x Antenne 1x Pigtail-Schnittstellenkonverter

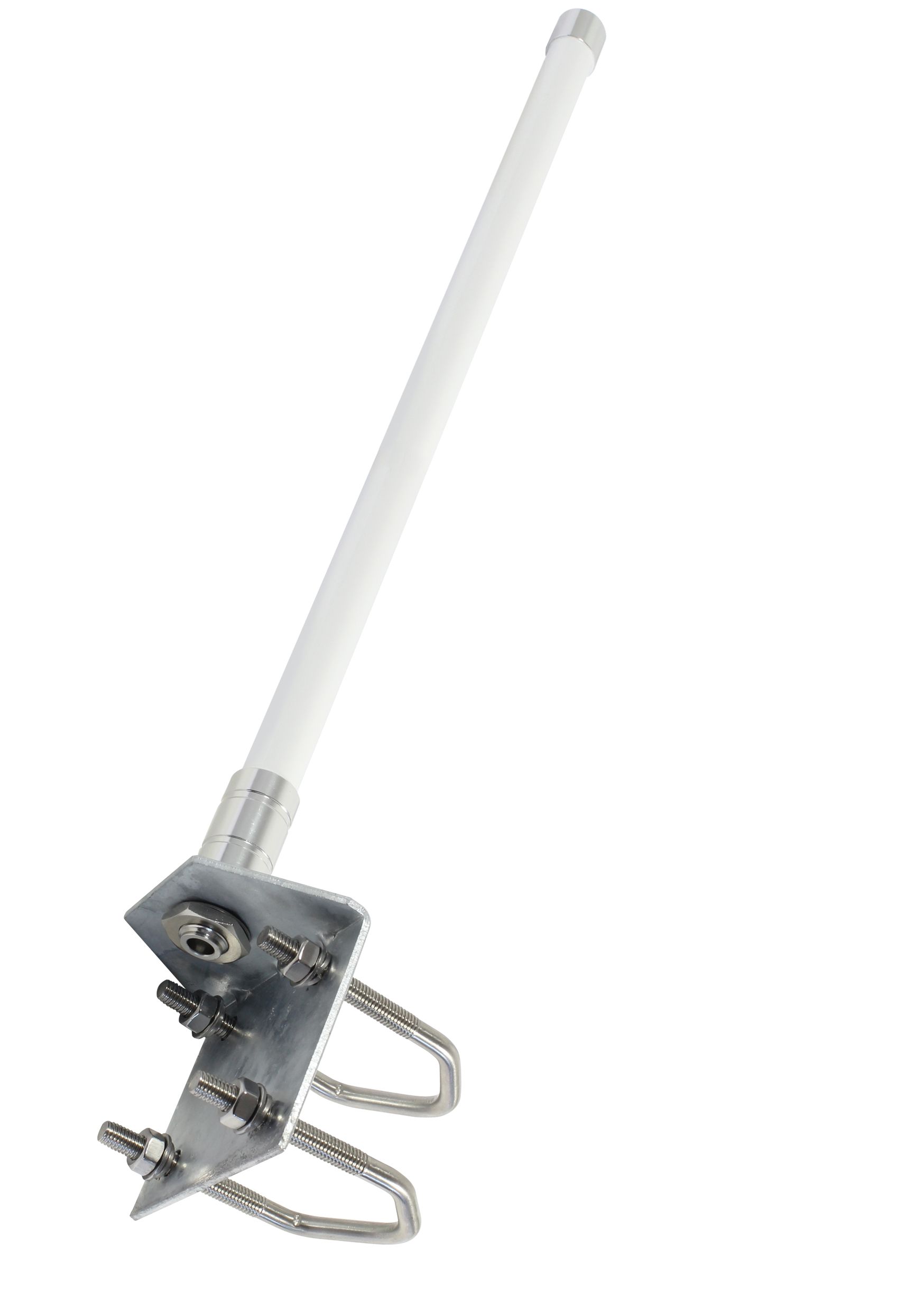

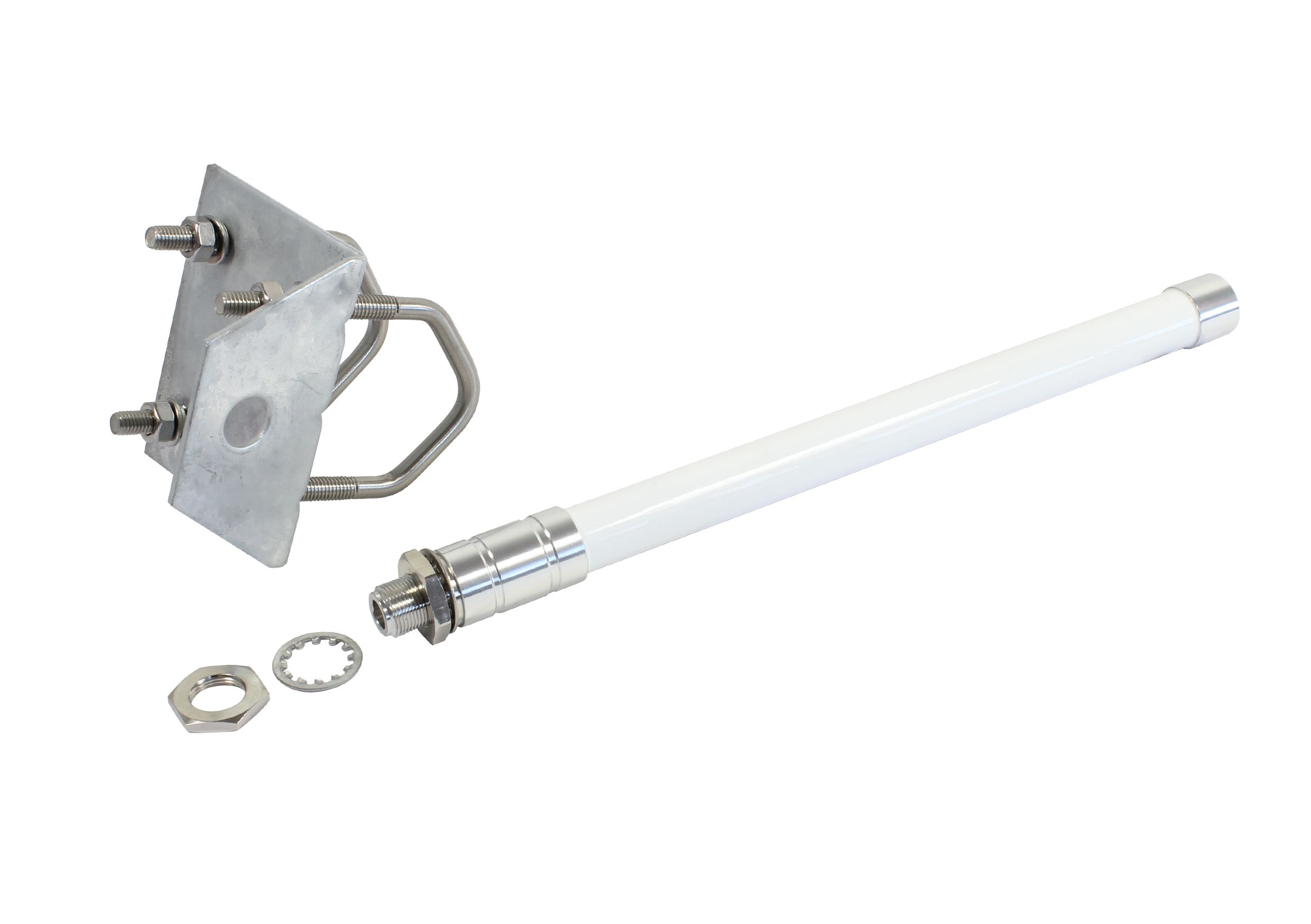

Highlights: 860~880MHz Rundstrahlantenne, 2 Array Gewinn: 5dbi (Mehr Details siehe Datenblatt) Abstrahlwinkel: H360 V32 Impedance: 50 Ohm VSWR: <=1.3 @868MHz, Max 1.5 Anschluss: N-Type Female (passende Anschlußkabel finden Sie im Zubehör) Abmessung: Länge = 600mm x Durchmesser 20mm Max. Windload: 180km/h Temperatur: -40°C ~ +60°C Montage: Wandmontage & Mastmontage Verpackungsinhalt: Antenne und Montagezubehör Ideal für LoRA / Helium Network / Helium Miner/ IoT Endgeräte / 868MHz Systeme, oder die neue Technologie HaLow Technical Details: Model ANT-868-3dbi-OMNI ANT-868-5dbi-OMNI, 2 Array ANT-868-6dbi-OMNI, 3 Array ANT-868-7.3dbi-OMNI, 7 Array Electrical Specification Frequency : 868MHz, 860-880MHz Polarization Vertical Polarized Max Gain 3.5dbi 5dbi 6dbi 7.3dbi H Beamwidth 360deg / omni coverage E Beamwidth 65deg 32deg 26deg 20deg VSWR typical: <1.3 @868MHz, Max 1.5 Nominal Impedance 50 ohm Max Power 50watts Mechanical Specification   Connector N-Female, Long Neck Radome Fiberglass, Dia 20mm Color White/Grey Total Length with Connector 314mm 600mm 800mm 1000mm Weight incl Mount Kit 0.55kg 0.65kg 0.7kg 0.8kg Working Temperature Range -45°C to +75°C Max winload 180km/h Storage Temperature -50°C to +75°C Antenna Test Data: 3D Radio Pattern: 3D Radio Pattern: Installation:

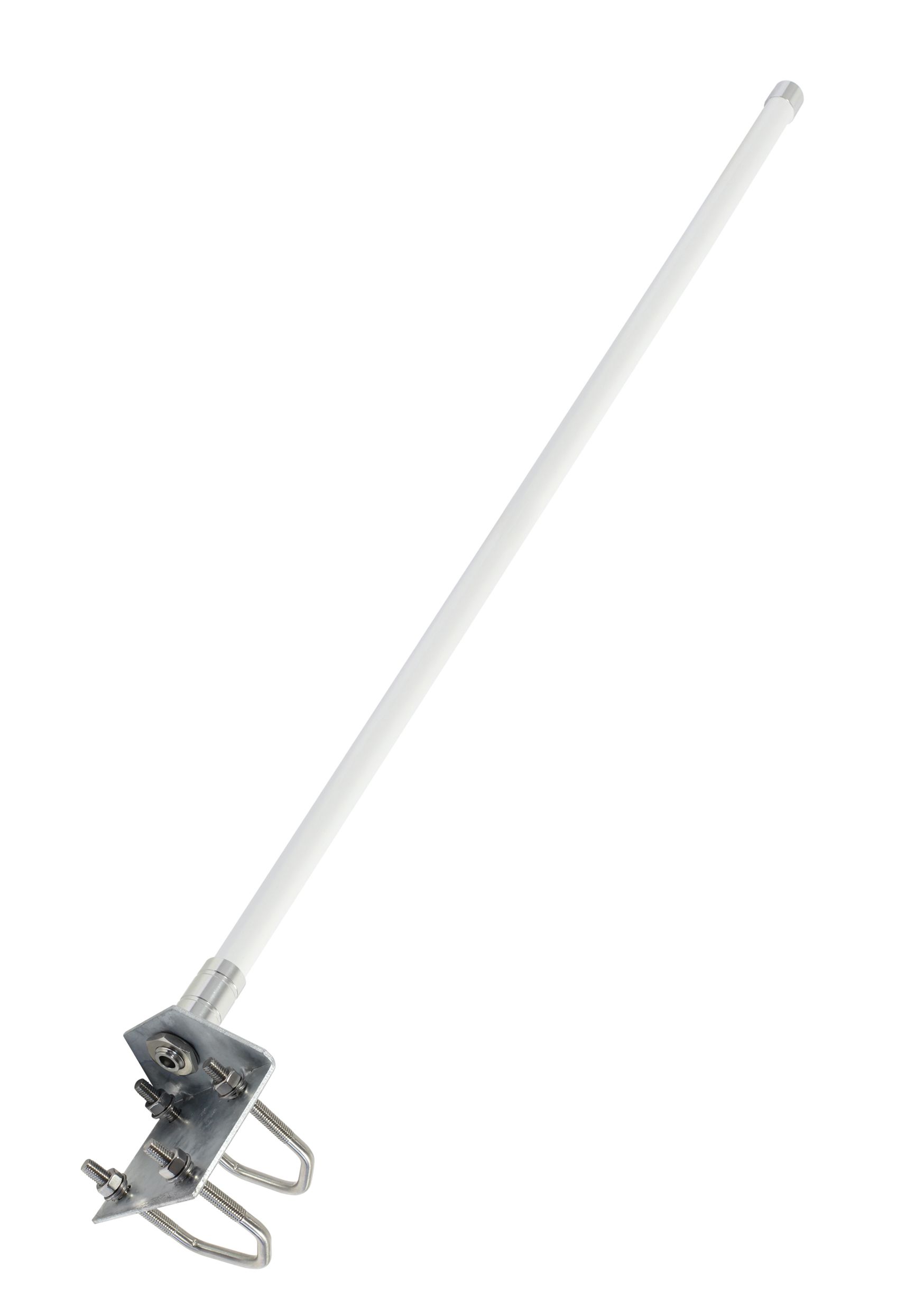

Highlights: 860~880MHz Rundstrahlantenne, 4 Array Gewinn: 7.3dbi (Mehr Details siehe Datenblatt) Abstrahlwinkel: H360 V20 Impedance: 50 Ohm VSWR: <=1.3 @868MHz, Max 1.5 Anschluss: N-Type Female (passende Anschlußkabel finden Sie im Zubehör) Abmessung: Länge = 1000mm x Durchmesser 20mm Max. Windload: 180km/h Temperatur: -40°C ~ +60°C Montage: Wandmontage & Mastmontage Verpackungsinhalt: Antenne und Montagezubehör Ideal für LoRA / Helium Network / Helium Miner/ IoT Endgeräte / 868MHz Systeme, oder die neue Technologie HaLow Technical Details: Model ANT-868-3dbi-OMNI ANT-868-5dbi-OMNI, 2 Array ANT-868-6dbi-OMNI, 3 Array ANT-868-7.3dbi-OMNI, 7 Array Electrical Specification Frequency : 868MHz, 860-880MHz Polarization Vertical Polarized Max Gain 3.5dbi 5dbi 6dbi 7.3dbi H Beamwidth 360deg / omni coverage E Beamwidth 65deg 32deg 26deg 20deg VSWR typical: <1.3 @868MHz, Max 1.5 Nominal Impedance 50 ohm Max Power 50watts Mechanical Specification   Connector N-Female, Long Neck Radome Fiberglass, Dia 20mm Color White/Grey Total Length with Connector 314mm 600mm 800mm 1000mm Weight incl Mount Kit 0.55kg 0.65kg 0.7kg 0.8kg Working Temperature Range -45°C to +75°C Max winload 180km/h Storage Temperature -50°C to +75°C Antenna Test Data: 2D Radio Pattern: 3D Radio Pattern: Installation:

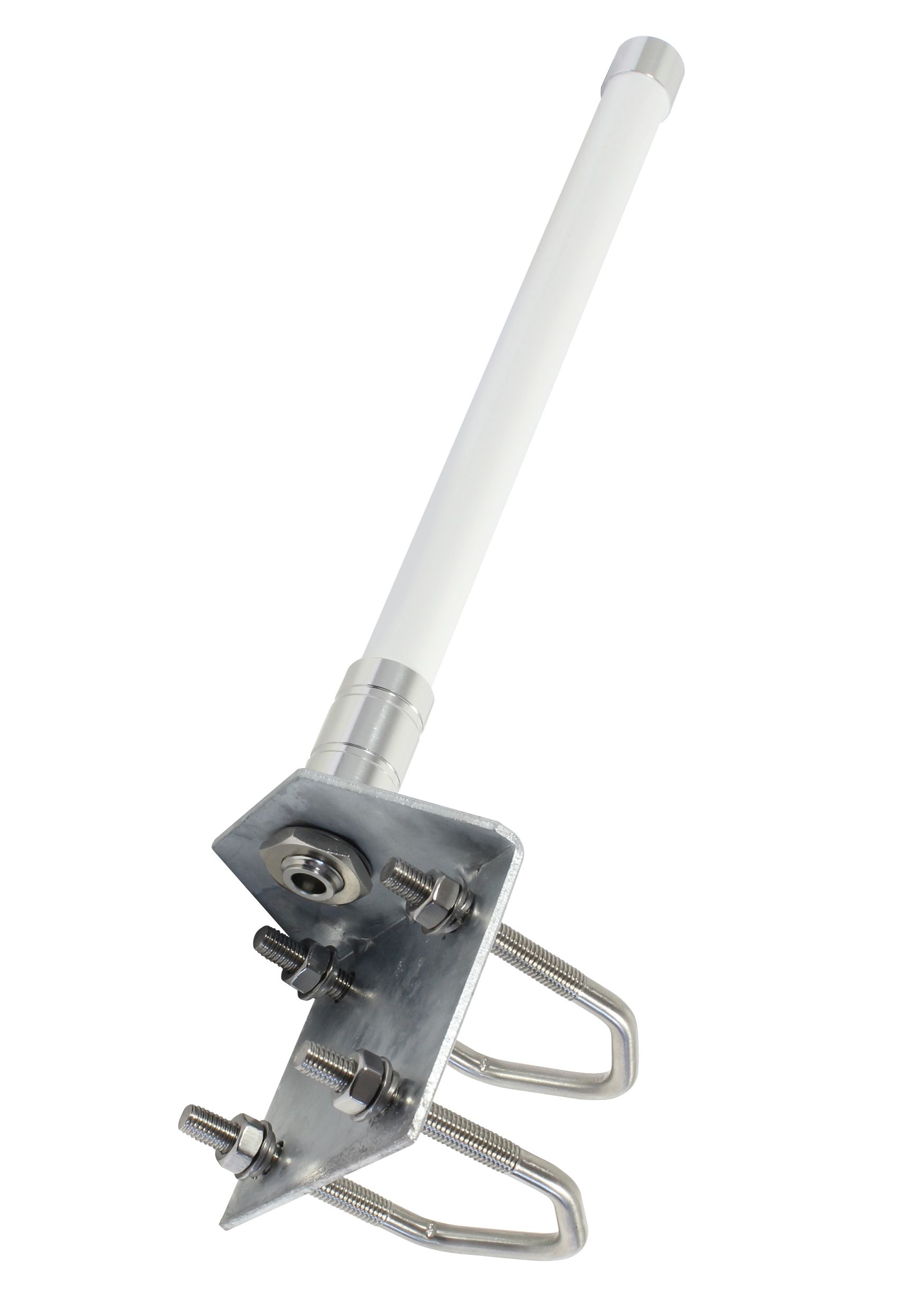

Highlight: 860~880MHz Rundstrahlantenne 3 Array Gewinn: 3.5dbi (Mehr Details siehe Datenblatt) Abstrahlwinkel: H360 V65 Impedance: 50 Ohm VSWR: <=1.3 @868MHz, Max 1.5 Anschluss: N-Type Female (passende Anschlußkabel finden Sie im Zubehör) Abmessung: Länge = 314mm x Durchmesser 20mm Windspeed: 180km/h Temperatur: -45°C ~ +75°C Montage: Wandmontage & Mastmontage Verpackungsinhalt: Antenne und Montagezubehör Ideal für LoRA / Helium Network / Helium Miner/ IoT Endgeräte / 868MHz Systeme, oder die neue Technologie HaLow Technical Details: Model ANT-868-3dbi-OMNI ANT-868-5dbi-OMNI, 2 Array ANT-868-6dbi-OMNI, 3 Array ANT-868-7.3dbi-OMNI, 7 Array Electrical Specification Frequency : 868MHz, 860-880MHz Polarization Vertical Polarized Max Gain 3.5dbi 5dbi 6dbi 7.3dbi H Beamwidth 360deg / omni coverage E Beamwidth 65deg 32deg 26deg 20deg VSWR typical: <1.3 @868MHz, Max 1.5 Nominal Impedance 50 ohm Max Power 50watts Mechanical Specification   Connector N-Female, Long Neck Radome Fiberglass, Dia 20mm Color White/Grey Total Length with Connector 314mm 600mm 800mm 1000mm Weight incl Mount Kit 0.55kg 0.65kg 0.7kg 0.8kg Working Temperature Range -45°C to +75°C Max winload 180km/h Storage Temperature -50°C to +75°C Antenna Test Data: 2D Radio Pattern: 3D Radio Pattern: Mechanical Dimmension: Installation:

Highlights: 860~880MHz Rundstrahlantenne, 3 Array Gewinn: 6dbi (Mehr Details siehe Datenblatt) Abstrahlwinkel: H360 V26 Impedance: 50 Ohm VSWR: <=1.3 @868MHz, Max 1.5 Anschluss: N-Type Female (passende Anschlußkabel finden Sie im Zubehör) Abmessung: Länge = 800mm x Durchmesser 20mm Max. Windload: 180km/h Temperatur: -40°C ~ +60°C Montage: Wandmontage & Mastmontage Verpackungsinhalt: Antenne und Montagezubehör Ideal für LoRA / Helium Network / Helium Miner/ IoT Endgeräte / 868MHz Systeme, oder die neue Technologie HaLow Technical Details: Model ANT-868-3dbi-OMNI ANT-868-5dbi-OMNI, 2 Array ANT-868-6dbi-OMNI, 3 Array ANT-868-7.3dbi-OMNI, 7 Array Electrical Specification Frequency : 868MHz, 860-880MHz Polarization Vertical Polarized Max Gain 3.5dbi 5dbi 6dbi 7.3dbi H Beamwidth 360deg / omni coverage E Beamwidth 65deg 32deg 26deg 20deg VSWR typical: <1.3 @868MHz, Max 1.5 Nominal Impedance 50 ohm Max Power 50watts Mechanical Specification   Connector N-Female, Long Neck Radome Fiberglass, Dia 20mm Color White/Grey Total Length with Connector 314mm 600mm 800mm 1000mm Weight incl Mount Kit 0.55kg 0.65kg 0.7kg 0.8kg Working Temperature Range -45°C to +75°C Max winload 180km/h Storage Temperature -50°C to +75°C Antenna Test Data: 2D Radio Pattern: 3D Radio Pattern: Installation:

N-Type Stecker (male) <-> N-Type Stecker (male)

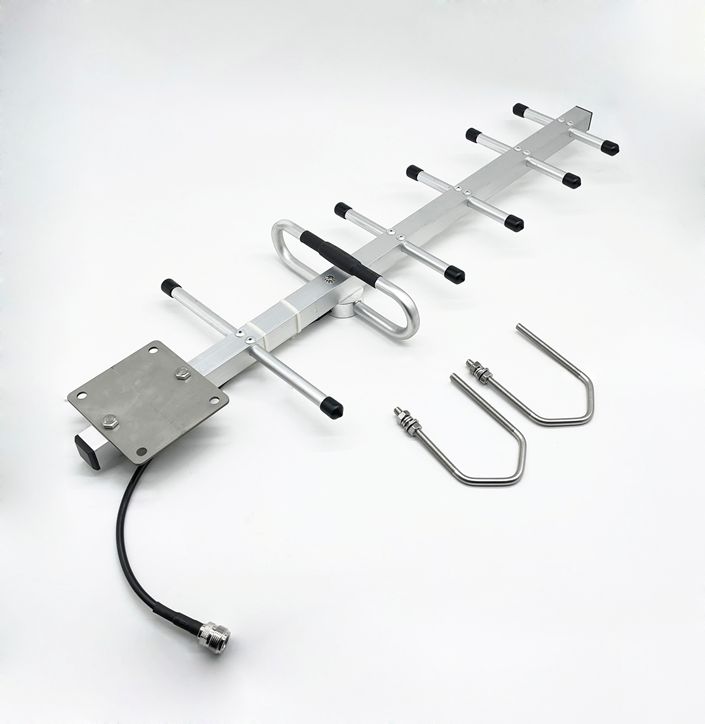

Highlights: 860~896MHz Yagi Antenne 6 Elements Gewinn: 10dbi (Mehr Details siehe Tabelle) Abstrahlwinkel: 73°/55° (Mehr Details siehe Tabelle) Impedance: 50 Ohm VSWR: <=1.4 Anschluss: N-Type Female (passende Anschlußkabel finden Sie im Zubehör) Abmessung: Länge = 582x202x55mm Windspeed: 200km/h Temperatur: -45°C ~ +75°C Montage: Mastmontage Verpackungsinhalt: Antenne und Montagezubehör Ideal für LoRA / Helium Network / Helium Miner / IoT Endgeräte / 868MHz Systeme etc. oder die neue Technologie HaLow Yagi-Antennen gehören zu den Längsstrahlern und verwenden strahlungserregte Elemente. Yagi-Antennen bestehen aus einer Gruppe von aktiven und passiven (parasitären) Elementen, welche durch gegenseitige Mitkopplung ein gemeinsames stark ausgeprägtes Richtdiagramm erzeugen. Sie bestehen aus oft nur einem gespeisten Element mit einer Anzahl von parasitär strahlungsgespeisten Elementen. Robuste Konstruktion Hohe Verstärkung für hervorragende Punkt-zu-Punkt-Übertragung. Enge Abstrahlbreite und hohes F/B-Verhältnis minimieren Störungen durch andere Systeme Technical Details: Model ANT-868-10dbi-Yagi  ANT-868-12.5dbi-Yagi  ANT-868-14dbi-Yagi  Electrical Specification WideBand: 806-896MHz Polarization Vertical Polarized / Horizontal Polarized Max Gain 10dbi 12.5dbi 14dbi H Beamwidth (-3dB, V-Pol) 73° ± 7° 42° ± 5° 33° ± 5° E Beamwidth 55° ± 5° 39° ± 3° 30° ± 5° VSWR <1.4 Nominal Impedance 50 ohm F/B Ratio >15dB >17dB >20dB Max Power 100watts Mechanical Specification   Connector N-Female Radome Fiberglass, Dia 20mm Color White/Grey Dimension 582 * 202 * 55mm 941 * 202 * 55mm 1297 * 202 * 55mm Weight incl Mount Kit 0.7kg 0.9kg 1.2kg Max windload 200km/h, 125mph Working Temperature Range -45°C to +75°C Storage Temperature -50°C to +75°C Antenna Test Data: Mechanical Dimmension:

Highlights: 860~896MHz Yagi Antenne 6 Elements Gewinn: 12.5dbi (Mehr Details siehe Tabelle) Abstrahlwinkel: 42°/39° (Mehr Details siehe Tabelle) Impedance: 50 Ohm VSWR: <=1.4 Anschluss: N-Type Female (passende Anschlußkabel finden Sie im Zubehör) Abmessung: Länge = 941x202x55mm Windspeed: 200km/h Temperatur: -45°C ~ +75°C Montage: Mastmontage Verpackungsinhalt: Antenne und Montagezubehör Ideal für LoRA / Helium Network / Helium Miner/ IoT Endgeräte / 868MHz Systeme, oder die neue Technologie HaLow Yagi-Antennen gehören zu den Längsstrahlern und verwenden strahlungserregte Elemente. Yagi-Antennen bestehen aus einer Gruppe von aktiven und passiven (parasitären) Elementen, welche durch gegenseitige Mitkopplung ein gemeinsames stark ausgeprägtes Richtdiagramm erzeugen. Sie bestehen aus oft nur einem gespeisten Element mit einer Anzahl von parasitär strahlungsgespeisten Elementen. Robuste Konstruktion Hohe Verstärkung für hervorragende Punkt-zu-Punkt-Übertragung. Enge Abstrahlbreite und hohes F/B-Verhältnis minimieren Störungen durch andere Systeme Technical Details: Model ANT-868-10dbi-Yagi  ANT-868-12.5dbi-Yagi  ANT-868-14dbi-Yagi  Electrical Specification WideBand: 806-896MHz Polarization Vertical Polarized / Horizontal Polarized Max Gain 10dbi 12.5dbi 14dbi H Beamwidth (-3dB, V-Pol) 73° ± 7° 42° ± 5° 33° ± 5° E Beamwidth 55° ± 5° 39° ± 3° 30° ± 5° VSWR <1.4 Nominal Impedance 50 ohm F/B Ratio >15dB >17dB >20dB Max Power 100watts Mechanical Specification   Connector N-Female Radome Fiberglass, Dia 20mm Color White/Grey Dimension 582 * 202 * 55mm 941 * 202 * 55mm 1297 * 202 * 55mm Weight incl Mount Kit 0.7kg 0.9kg 1.2kg Max windload 200km/h, 125mph Working Temperature Range -45°C to +75°C Storage Temperature -50°C to +75°C Antenna Test Data: Mechanical Dimmension:

Highlights: 860~896MHz Yagi Antenne 14 Elements Gewinn: 14dbi (Mehr Details siehe Tabelle) Abstrahlwinkel: 33°/30° (Mehr Details siehe Tabelle) Impedance: 50 Ohm VSWR: <=1.4 Anschluss: N-Type Female (passende Anschlußkabel finden Sie im Zubehör) Abmessung: Länge = 1297x202x55mm Windspeed: 200km/h Temperatur: -45°C ~ +75°C Montage: Mastmontage Verpackungsinhalt: Antenne und Montagezubehör Ideal für LoRA / Helium Network / Helium Miner/ IoT Endgeräte / 868MHz Systeme, oder die neue Technologie HaLow Yagi-Antennen gehören zu den Längsstrahlern und verwenden strahlungserregte Elemente. Yagi-Antennen bestehen aus einer Gruppe von aktiven und passiven (parasitären) Elementen, welche durch gegenseitige Mitkopplung ein gemeinsames stark ausgeprägtes Richtdiagramm erzeugen. Sie bestehen aus oft nur einem gespeisten Element mit einer Anzahl von parasitär strahlungsgespeisten Elementen. Robuste Konstruktion Hohe Verstärkung für hervorragende Punkt-zu-Punkt-Übertragung. Enge Abstrahlbreite und hohes F/B-Verhältnis minimieren Störungen durch andere Systeme Technical Details: Model ANT-868-10dbi-Yagi  ANT-868-12.5dbi-Yagi  ANT-868-14dbi-Yagi  Electrical Specification WideBand: 806-896MHz Polarization Vertical Polarized / Horizontal Polarized Max Gain 10dbi 12.5dbi 14dbi H Beamwidth (-3dB, V-Pol) 73° ± 7° 42° ± 5° 33° ± 5° E Beamwidth 55° ± 5° 39° ± 3° 30° ± 5° VSWR <1.4 Nominal Impedance 50 ohm F/B Ratio >15dB >17dB >20dB Max Power 100watts Mechanical Specification   Connector N-Female Radome Fiberglass, Dia 20mm Color White/Grey Dimension 582 * 202 * 55mm 941 * 202 * 55mm 1297 * 202 * 55mm Weight incl Mount Kit 0.7kg 0.9kg 1.2kg Max windload 200km/h, 125mph Working Temperature Range -45°C to +75°C Storage Temperature -50°C to +75°C Antenna Test Data: Mechanical Dimmension:

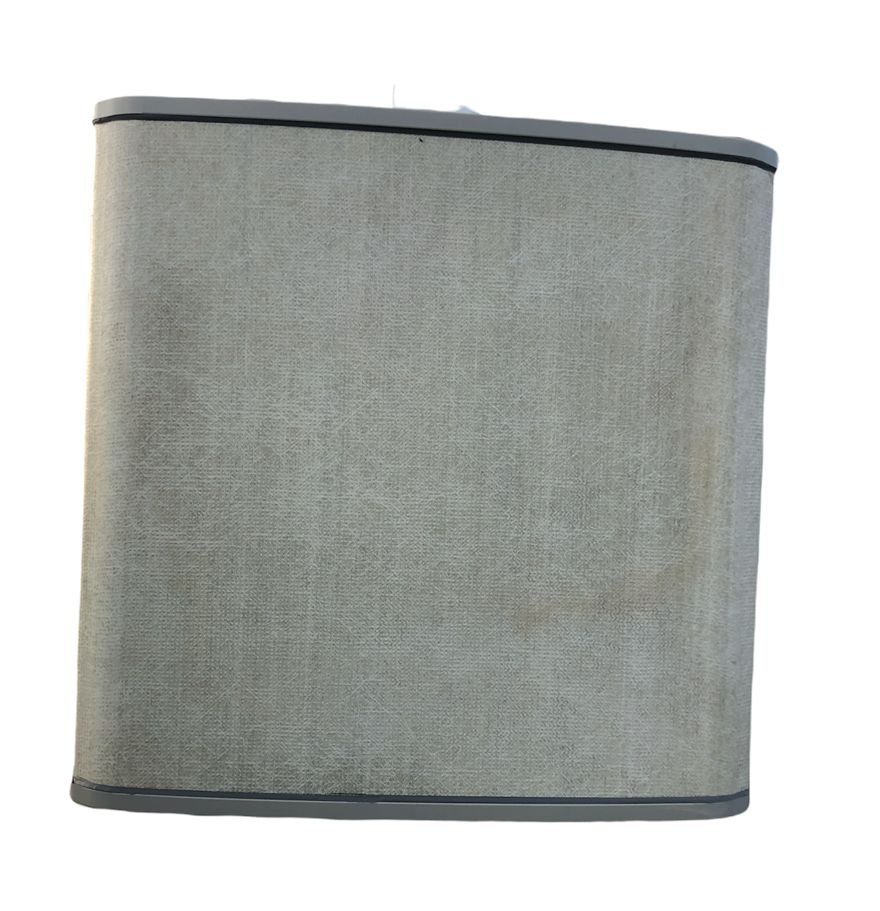

Highlights: 806~896MHz Flat-Patch, 4 Array, Flat-Patch Antenne Gewinn: 14dbi (Mehr Details siehe Datenblatt) Abstrahlwinkel: coming soon Impedance: 50 Ohm Anschluss: N-Type Female (passende Anschlußkabel finden Sie im Zubehör) Abmessung: Breite = 570mm x Höhe = 570mm x Tiefe = 150mm Max. Windload: coming soon Temperatur: -40°C ~ +60°C Montage: Mastmontage Verpackungsinhalt: Antenne und Montagezubehör Ideal für LoRA / Helium Network / Helium Miner/ IoT Endgeräte / 868MHz Systeme, oder die neue Technologie HaLow Technical Details: Coming soon. Antenna Test Data: LOGMAG und SMITH SWR: Installation:
