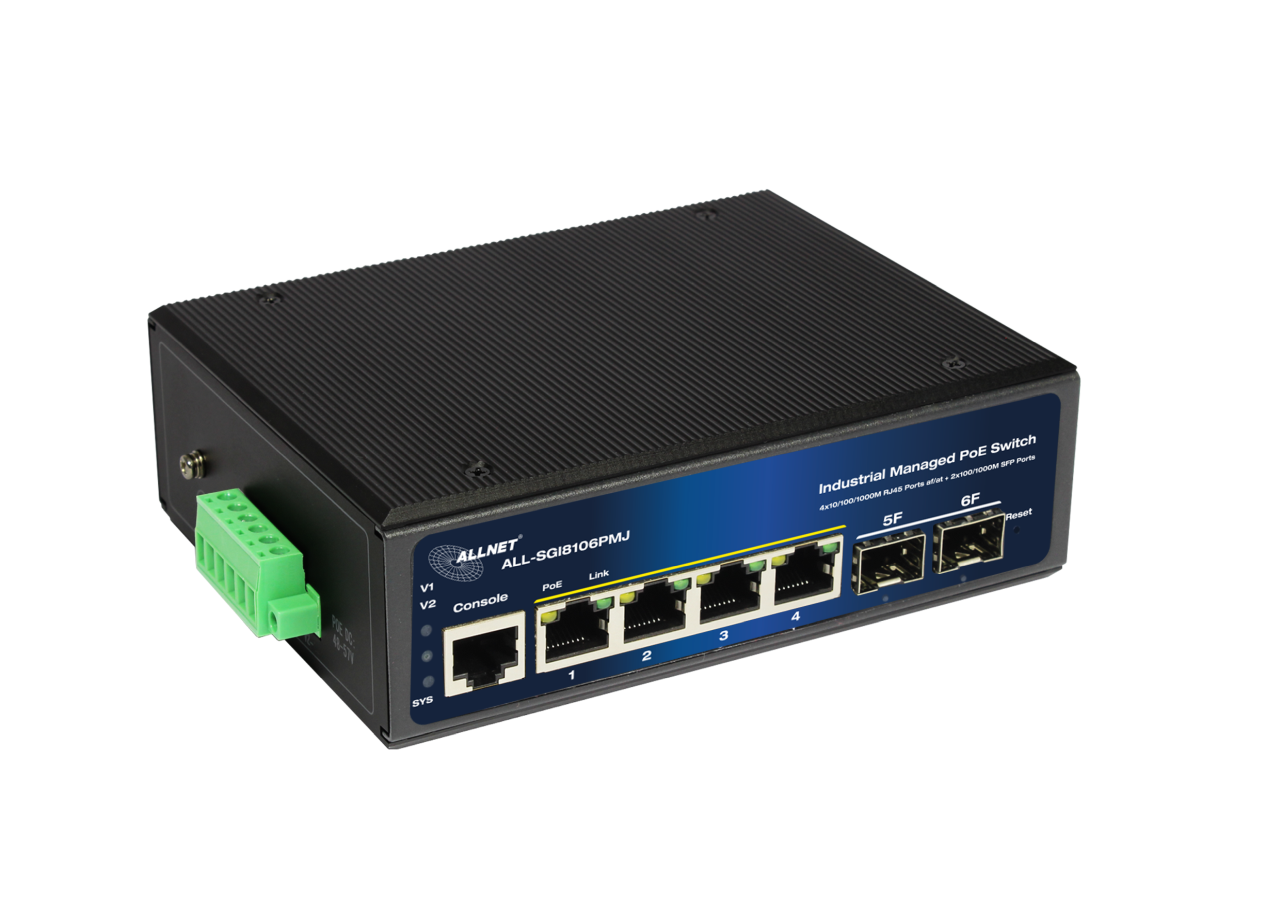

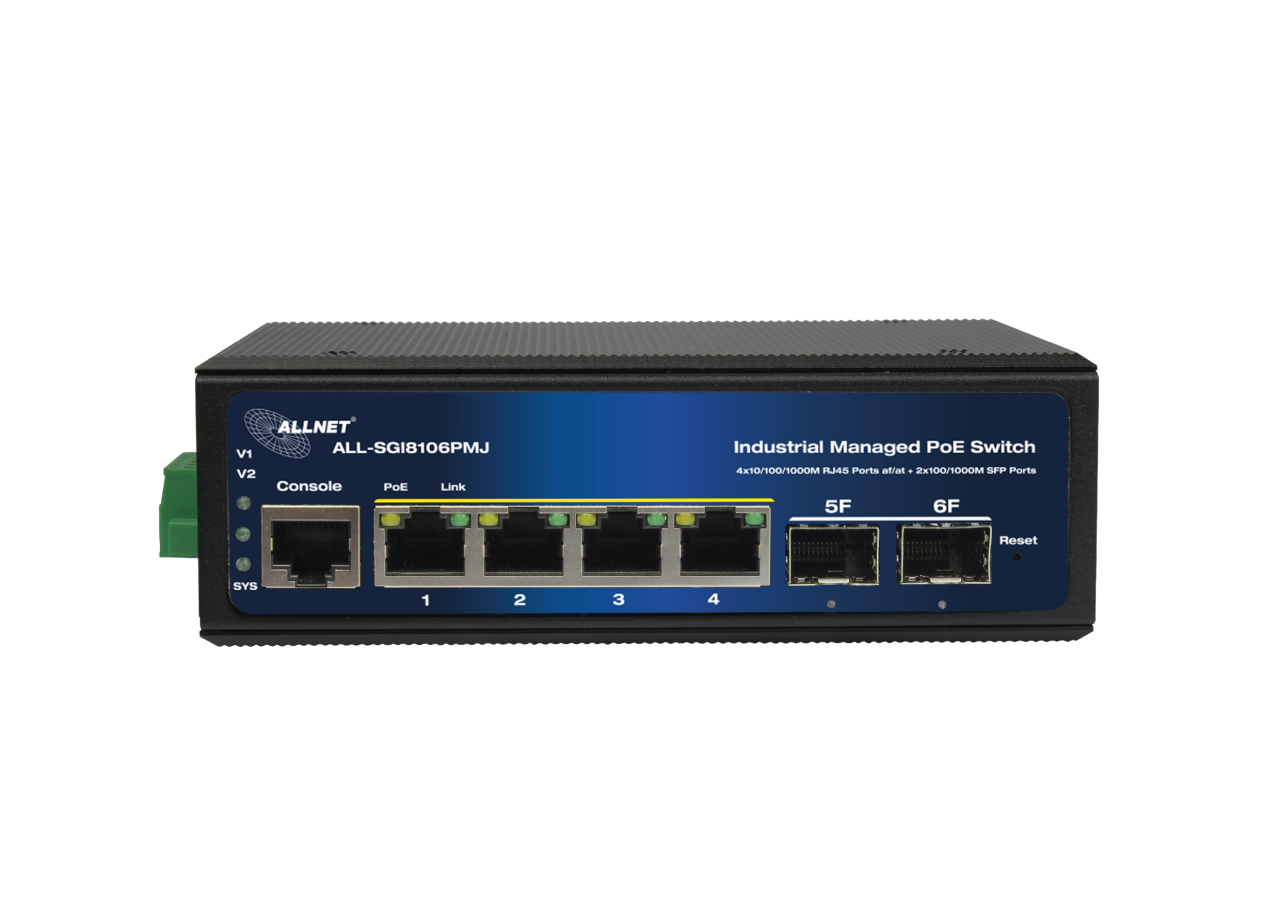

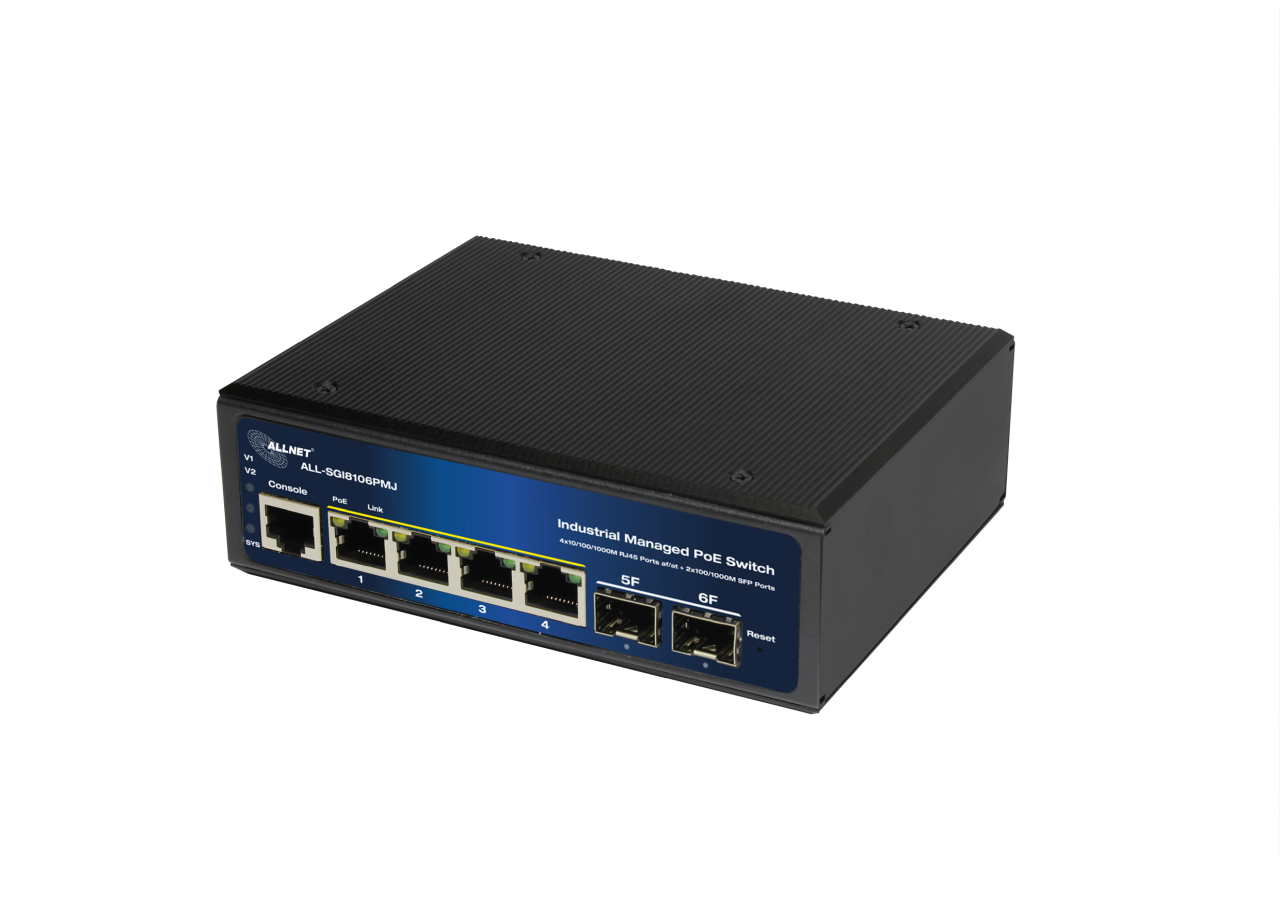

ALLNET Switch industrial full managed Layer2+ 6 Port GbE • PoE Budget 120W • 4x PoE at • 2x SFP • Lüfterlos • DIN • JSON • ALL-SGI8106PMJ

ALLNET

UVP Netto: 199,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Artikel-Nr.: 223959

EAN: 4038816131003

Herstellernummer: ALL-SGI8106PMJ

Intrastat ID: 85176200

Ursprungsland: Volksrepublik China

Garantie: 24 Monate

Gewicht: 0,800 KG

EU RoHS und REACH Erklärung

Produktinformationen "ALLNET Switch industrial full managed Layer2+ 6 Port GbE • PoE Budget 120W • 4x PoE at • 2x SFP • Lüfterlos • DIN • JSON • ALL-SGI8106PMJ"

ALLNET Switch industrial full managed Layer2+ 6 Port GbE • PoE Budget 120W • 4x PoE+ • 2x SFP • Lüfterlos • DIN • JSON • ALL-SGI8106PMJ

Highlights:

4-Gigabit Ports mit PoE AF-AT Unterstützung bis zu 30Watt pro Port
2x SFP Ports für LWL-GBIC z.b. ALL4750/4751-INDU etc.
PoE Ports 1-4 max. PoE IEEE802.3at 30W
Layer2+ Features wie 802.1Q VLAN, Port Isolation IGMP, LLDP, PoE+ Management, IP source Guard, ACLs etc.
Unterstützt Spaning Tree STP (802.1D) und RSTP (802.1W) und MSTP (802.1s)
Unterstützt PoE management wie PoE Scheduling, PoE PD-alive, Port PoE Priority, Soft-Reboot PoE Non-Stop
Unterstützt G.8032 quick ring protocol. Selbst-Heilung <20ms
Max. PoE Budget = 120 Watt
Lüfterloses Metallgehäuse mit optimierter Wärmeableitung
Einfache Nutzung als Tischgerät, Wandmontage oder Hutschiene
Erweiterter Temperaturbereich von -40°C ~ +75°C
NEU: PoE & LAN JSON-Java-Script-Notation API für ON/OFF über Remote

ALLNET ALL-SGI8106PMJ L2+ managed switch mit 4 Ports PoE ist ein industrieller Switch mit 4-Port Gigabit 802.3af/at PoE + 2-Port Gigabit SFP optical port. Er verfügt über ein robustes IP40-Gehäuse und ein redundantes Stromversorgungssystem. Der industrielle Managed Switch bietet benutzerfreundliche, aber fortschrittliche IPv6/IPv4-Management-Schnittstellen und eine Soft-Reboot-PoE-Nonstop-Funktion und ist die beste Investition für expandierende Industrieunternehmen oder die Aufrüstung ihrer Netzwerkinfrastruktur.

Intelligente PD-Alive-Prüfung für eingefrorene PDs

Der industrielle PoE-Switch ALL-SGI8106PMJ mit 8 Ports kann so konfiguriert werden, dass der Status der angeschlossenen PDs in Echtzeit überwacht wird. Sobald der PD nicht mehr funktioniert und reagiert, startet der ALL-SGI8106PMJ die Stromversorgung des PoE-Ports neu und bringt den PD wieder zum Laufen. Außerdem wird die Zuverlässigkeit dadurch erheblich verbessert, dass der PoE-Port die PD-Stromversorgung zurücksetzt, wodurch sich der Verwaltungsaufwand für den Administrator verringert.

PoE-Zeitplanfunktion zur Energieeinsparung

Zum Schutz der Umwelt kann der ALL-SGI8106PMJ-Switch Ethernet PoE neben seiner Fähigkeit, hohe Wattleistungen zu liefern, die Stromversorgung effektiv steuern. Die PoE-Zeitplanfunktion hilft dabei, die PoE-Stromversorgung für jeden PoE-Port während bestimmter Zeitintervalle zu aktivieren oder zu deaktivieren, und ist eine leistungsstarke Funktion, die KMUs oder Unternehmen hilft, Strom und Geld zu sparen.

Geplanter PD-Neustart

Der intelligente PoE-Switch ALL-SGI8106PMJ ermöglicht es, jede der angeschlossenen PoE-IP-Kameras oder PoE-Wireless-Access-Points jede Woche zu einer bestimmten Zeit neu zu starten. Dadurch wird das Risiko eines Absturzes der IP-Kamera oder des AP aufgrund eines Pufferüberlaufs verringert.

Redundanter Ring mit schneller Wiederherstellung für kritische Netzwerkanwendungen

Der ALL-SGI8106PMJ unterstützt die redundante Ringtechnologie und verfügt über eine starke, schnelle Selbstwiederherstellungsfähigkeit, um Unterbrechungen und externe Eingriffe zu verhindern. Er integriert die fortschrittliche ITU-T G.8032 ERPS-Technologie, das Spanning Tree Protocol (802.1s MSTP) und ein redundantes Stromversorgungssystem in das industrielle Automatisierungsnetzwerk des Kunden, um die Systemzuverlässigkeit und Betriebszeit in rauen Fabrikumgebungen zu verbessern. In einem bestimmten einfachen Ringnetzwerk kann die Wiederherstellungszeit der Datenverbindung bis zu 20 ms betragen.

1588-Zeitprotokoll für industrielle Computernetzwerke

Der ALL-SGI8106PMJ eignet sich ideal für Telekommunikations- und Carrier-Ethernet-Anwendungen und unterstützt MEF-Servicebereitstellung und Timing-over-Packet-Lösungen für IEEE 1588 und synchrones Ethernet.

Starke Layer-2-Funktionen

Der Layer-2-Ethernet-Switch ALL-SGI8106PMJ kann für erweiterte Layer-2-Switch-Managementfunktionen wie dynamische Port-Link-Aggregation, 802.1Q getaggtes VLAN, Q-in-Q VLAN, privates VLAN, Multiple Spanning Tree Protocol (MSTP), QoS, Bandbreitenkontrolle, IGMP-Snooping und MLD-Snooping programmiert werden. Durch die Aggregation der unterstützenden Ports ermöglicht der ALL-SGI8106PMJ den Betrieb einer Hochgeschwindigkeits-Trunk-Gruppe, die über mehrere Ports verfügt und auch Fail-Over unterstützt.

Effiziente und vielfältige Verwaltungsmethoden

Für eine effiziente Verwaltung ist der ALL-SGI8106PMJ mit Konsolen-, Web- und SNMP-Managementschnittstellen ausgestattet.

Mit der integrierten webbasierten Verwaltungsschnittstelle bietet er eine benutzerfreundliche, plattformunabhängige Verwaltungs- und Konfigurationsmöglichkeit.

Für die textbasierte Verwaltung ist der Zugriff über Telnet und den Konsolenport möglich.

Für standardbasierte Überwachungs- und Verwaltungssoftware bietet er eine SNMPv3-Verbindung, die den Paketinhalt bei jeder Sitzung für eine sichere Fernverwaltung verschlüsselt.

Intelligenter PoE-Switch mit SFP-DDM-Funktion

Der ALL-SGI8106PMJ unterstützt die SFP-DDM-Funktion (Digital Diagnostic Monitor), die dem Netzwerkadministrator die einfache Überwachung von Echtzeitparametern der SFP-Transceiver ermöglicht, z. B. optische Ausgangsleistung, optische Eingangsleistung, Temperatur, Laservorspannung und Transceiver-Versorgungsspannung.

Die technische Ausstattung und das stabile Gehäuse machen den Switch zur idealen Lösung im industriellen Bereich. Lieferung ohne Netzgerät - bitte separat bestellen!

JSON-Java Script Object Notation API

Mit der JSON-API kann der ADMIN einen speziellen Benutzer erstellen und diesem Benutzer die Berechtigung für JSON erteilen. Wir haben uns auf 2 Funktionen konzentriert, die wir für wichtig halten.

PoE ON/OFF & LAN Port Enabled/Disabled (für Switches mit PoE-Funktion)
LAN Port Aktiviert/Deaktiviert (für Switches ohne PoE)

Technical Details:

Model	ALL-SGI8106PMJ
Copper Ports	4-10/100/1000BASE-T RJ45 auto-sensing ports
Fiber Ports	2-100/1000BASE-T SFP interfaces, supports 100/1000Mbps dual mode
PoE Ports	4-802.3af/802.3at PoE Injector Ports
Console Ports	1 x RS-232-to-RJ45 serial port (115200, 8, N, 1)
Switch Architecture	Store-and-Forward
Switch Fabric	12Gbps/non-blocking
Throughput	8.928Mpps @64 bytes
Address Table	8K entries
Share Data Buffer	4.1 Mb
Jumbo Frame	9216 Bytes
SDRAM	1Gb
Flash Memory	128Mb
Flow Control	IEEE 802.3x pause frame for full-duplex ; Back pressure for half-duplex
Reset Button	>2 sec.: Factory default and reset

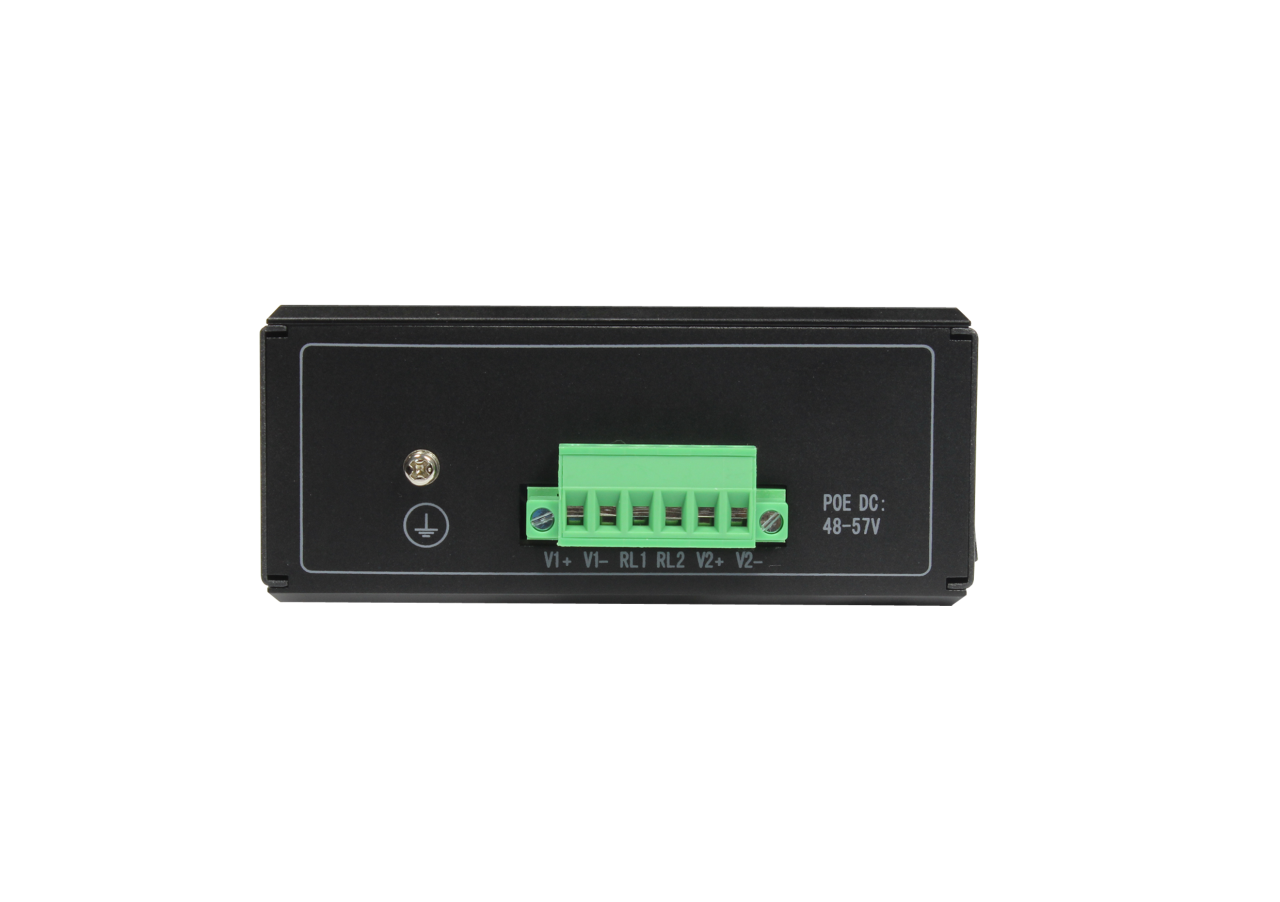

Power Supply	48 ~ 57 VDC, 50/60Hz,Dual DC
PoE Standards	IEEE 802.3af Power over Ethernet/PSE IEEE 802.3at Power over Ethernet Plus/PSE
PoE Power Supply Type	Per Port 52V DC, 300mA. Max. 15.4 watts (IEEE 802.3af) Per Port 52V DC, 600mA. Max. 30 watts (IEEE 802.3at)
LED Indicators	Power: Green Solid on–power work normal,off–power disconnected System:Green Blink–work normally, solid on–soft work abnormal, fast blink–soft upgrade PoE: Yellow Solid on–PoE work normally, Off–PoE doesn’t work, Blink–PoE overload 10/100/1000T RJ45 Interfaces (Port 1 to Port 4): 1000 LNK/ACT (Green), Blink–port connected with data transmission; Solid on–port connected without data transmission 100/1000Mbps SFP Interfaces (Port 5 to Port 6): Green Blink- port connected with data transmission; Solid on- port connected without data transmission
EMC	6KV surge protection (6KV Common Mode, 2KV differential Mode), 6KV contact/8KV air ESD Surge Immunity:6KV Per: IEC61000-4-5 ESD Protection: ESD Level 4 Per: IEC61000-4-2;EFT Level 4 Per: IEC61000-4-4
Dimension	145x112x47.2mm
Weight	0.6kg
Working Temperature	-40°C to 75°C
Storage Temperature	-40°C to 80°C
Operation Humidity	5% to 95%, non-condensing
MTBF	50,000hrs

Layer 2 functions

Port configuration	Auto-negotiation Flow Control Port Mirror: TX/RX/BOTH; Many-to-1 monitor CPU Mirror Traffic statistics
Link Aggregation	Static link aggregation LACP(Dynamic Trunk/Static Trunk) Algorithm based on Source/Destination MAC Algorithm based on Source/Destination IP
MAC Table	Aging Time Static MAC address Dynamic MAC address management
VLAN	4094 Active VLANs 4094 VID 802.1Q Tag VLAN Port VLAN Protocol VLAN MAC VLAN Voice VLAN 802.1ad Q-in-Q tunneling Private VLAN (Protected port) GARP/GVRP
ACL	256ACLs L2, L3 e L4 Time-based ACL IP ACL MAC ACL MAC-IP ACL User-Defined ACL ICMPv6
Spanning tree	802.1D Spanning Tree Protocol (STP) 802.1w Rapid Spanning Tree Protocol (RSTP) 802.1s Multiple Spanning Tree Protocol (MSTP) Loop Guard Root Guard TC-BPDU Guard BPDU Guard BPDU Filter
Ring Protection	<20ms G.8032 ERPS Ring Fast Ring ALLNET Ring, < 20ms
Multicast	256 groups IGMP v1/v2/v3 Snooping, Fast Leave MLD Snooping Multicast VLAN IGMP filter MVR Multicast Routing
QOS	8 mapping IDs to 8 level priority queues CoS port-based CoS 802.1p-based CoS DSCP-based Scheduling algorithms SP, WRR, SP+WRR Storm Control (Broadcast, Multicast, Unknown Unicast) Bandwidth control per port SWRR, DWRR for Scheduling Flow Redirect Precedence TOS Rate Limiting(Ingress/Egress) Stri Priority
Security Features	Port Security MAC address filter ARP Association (Manual, ARP scanning, DHCP snooping) ARP Protection AAA DAI DoS (Denial of Service) Classification of packages based on: End.MAC, IP End, TCP / UDP Ports, Protocol Type; 802.1x Authentication (port-based e MAC-based) TACACS/TACACS+ Authentication RADIUS Authentication DHCP Filter Guest VLAN SSLv2/SSLv3/TLSv1 SSHv1/SSHv2 Restriction of WEB access based on: IP Address, And. MAC and Port; Port Isolation Loopback detection
Management	SNMP v1/v2c/v3 with Full Private MIBs RMON 4 groups WEB (HTTP/HTTPS) CLI (Telnet, Console, SSHv1/v2) Firmware upgrade via console/web/TFTP Configuration Backup/Reload Dual Firmware LLDP Configuration Export/Import CDP Aware OAM (IEEE802.3ah) CFM (IEEE802.1ag) sFlow Telnet Client
Synchronization, IEEE1588	Support IEEE1588v2 transparent clock
Other Features	DNS Client DHCP Relay DHCP Client DHCP Snooping DHCP Option 66 DHCP Option 67 DHCP Option 82 NTP/SNTP Client UPNP UDLD
PoE management	Total PoE power budget control Per port PoE function enable/disable PoE admin-mode control PoE port power feeding priority Per PoE port power limitation PD classification detection PD alive check PoE schedule Soft-reboot PoE Non-stop
Maintenance	Cable Diagnostics Ping SFP DDM (Digital Diagnostics Monitoring) Thermal protection System log (Local and Remote) Memory and CPU Monitoring Tracert/ Tracert 6

Layer 3 functions

Static Routing

IPv4 Unicast: Static Routing (Software Base)

IPv6 Unicast: Static Routing (Software Base)

IPV6

IPv6 neighbor discovery (ND)

Path maximum transmission unit (MTU) discovery

Internet Control Message Protocol (ICMP) version 6

TCPv6/UDPv6

Ping6

Telnet(v6)

Http/Https

Interface IPV6

ACL IPV6
