Stecker

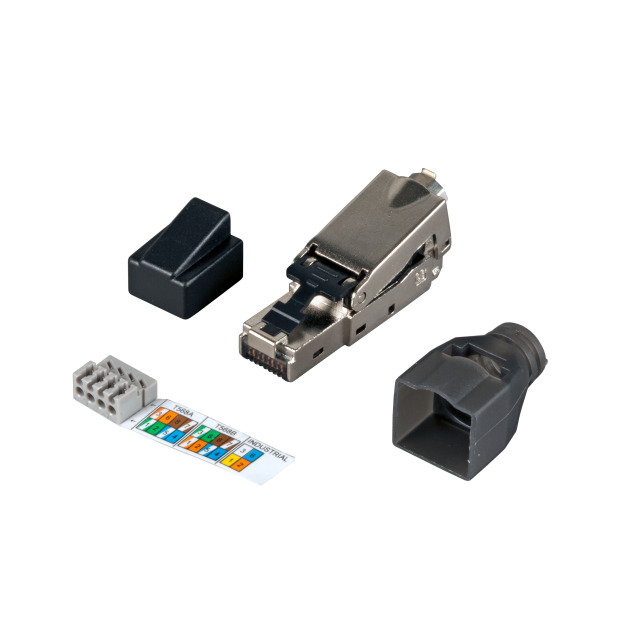

Der Synergy 21 Feldkonfektionierbarer Stecker bietet neben ausgezeichneten Übertragungswerten den Vorteil der schnellen und einfachen Konfektion im Feld -ohne Spezialwerkzeug. Das stabile Zinkdruckgußgehäuse sorgt für beste EMV-Eigenschaften besonders im industriellen Umfeld. Schneidklemmtechnik und geringe Kontaktwiderstände gewährleisten sicherste Kontaktierung der bis zu 8,5mm dicken Anschlußkabel mit den Querschnitten AWG22 - AWG26. Vollgeschirmtes Gehäuse aus Zinkdruckguß mit separater Staubschutzkappe und Knickschutztülle(kürzbar) Kompakter Kabelvorsortierer für AWG22/1 .. AWG26/1 oder AWG24/7/0,2 Paar Management gemäß TIA/EIA 568 A/B Farbcodes Geeignet für Kabeldurchmesser von 5,0 .. 8,5mm Zugentlastung mittels Kabelbinder

Hohlstecker (DC Stecker) 2,1 x 5,5 mm mit Schraubklemmen. Passend für die Synergy21 LED Strips, o.ä Stecker: 2,1 x 5,5mm Länge: 11mm Der Anschluß der Stecker ist nicht genormt. Oft ist der Außenleiter Minus. Länge/Breite/Höhe in mm 38,5/13,9/12,8 Gewicht: 5,5 Gramm

Hohlbuchse (DC Buchse) mit Schraubklemmen 2,1 x 4 mm. Passend für die Synergy21 LED Strips, o.ä Der Anschluß der Stecker ist nicht genormt. Oft ist der Außenleiter Minus.

Adapterkabel mit Klinkenstecker und 2 offenen Enden Länge ca 20cm Hohlstecker 5,5*2,1mm

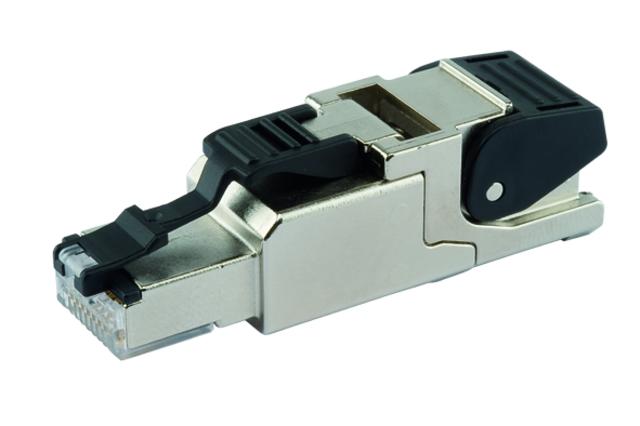

Der Synergy 21 Feldkonfektionierbarer Stecker bietet neben ausgezeichneten Übertragungswerten den Vorteil der schnellen und einfachen Konfektion im Feld -ohne Spezialwerkzeug. Das stabile Zinkdruckgußgehäuse sorgt für beste EMV-Eigenschaften besonders im industriellen Umfeld. Schneidklemmtechnik und geringe Kontaktwiderstände gewährleisten sicherste Kontaktierung der bis zu 8,5mm dicken Anschlußkabel mit den Querschnitten AWG22 - AWG26. Vollgeschirmtes Gehäuse aus Zinkdruckguß mit Entriegelungslasche(Push/Pull) Kompakter Kabelvorsortierer für Stares Kabel: 1/22AWG(0,65mm - 1/26AWG(0,4mm) ID:1,1-1,6mm Flexibles Kabel: 7/24AWG(7/0,2mm) - 7/26AWG(7/0,16mm) ID:1,1mm Paar Management gemäß TIA/EIA 568 A/B Farbcodes Geeignet für Kabeldurchmesser von 5,0 .. 8,5mm Zugentlastung mittels Kabelbinder

* Auftragsbezogene Bestellung *, AWG 24/1-22/1, AWG 27/7-22/7, mit vormontierter Schutzkappe, robustes Zinkdruckgussgehäuse, 3-stufige Kabelabfangung (Kabeldurchmesser 5,0 bis 9,0 mm), 4-Kammern-Adernmanager, Durchdring-Kontakte geeignet für Massivleiter und Litzenleiter,

* Auftragsbezogene Bestellung *, AWG 24/1-22/1, AWG 27/7-22/7, mit vormontierter Schutzkappe, robustes Zinkdruckgussgehäuse, 3-stufige Kabelabfangung (Kabeldurchmesser 5,0 bis 9,0 mm), 4-Kammern-Adernmanager, Durchdring-Kontakte geeignet für Massivleiter und Litzenleiter,

Der Synergy 21 Feldkonfektionierbarer Stecker bietet neben ausgezeichneten Übertragungswerten den Vorteil der schnellen und einfachen Konfektion im Feld -ohne Spezialwerkzeug. Das stabile Zinkdruckgußgehäuse sorgt für beste EMV-Eigenschaften besonders im industriellen Umfeld. Schneidklemmtechnik und geringe Kontaktwiderstände gewährleisten sicherste Kontaktierung der bis zu 6-8,5mm dicken Anschlußkabel mit den Querschnitten für runde Verlegekabel AWG 22-24(1/0.65-1/0.51mm) und Patchkabel AWG 24(7/0.20mm). Vollgeschirmtes Gehäuse aus Zinkdruckguß Kompakter Kabelvorsortierer, Paar Management gemäß TIA/EIA 568 A/B Farbcodes Geeignet für Kabeldurchmesser von 6,0 .. 8,5mm Zugentlastung mittels Verschraubung CAT.8/Class I Channel Test pass

5polige Schraubklemme (Kunststoff) Max. 10A /240 V belastbar Passend für die Synergy21 LED Strips, o.ä Gewicht: 7 Gramm

5polige Schraubklemme (Kunststoff) Max. 10A /240 V belastbar Passend für die Synergy21 LED Strips, o.ä Gewicht: 7 Gramm

* Auftragsbezogene Bestellung *, AWG 27/7-22/7, AWG 24/1-22/, mit vormontierter Staubschutzkappe

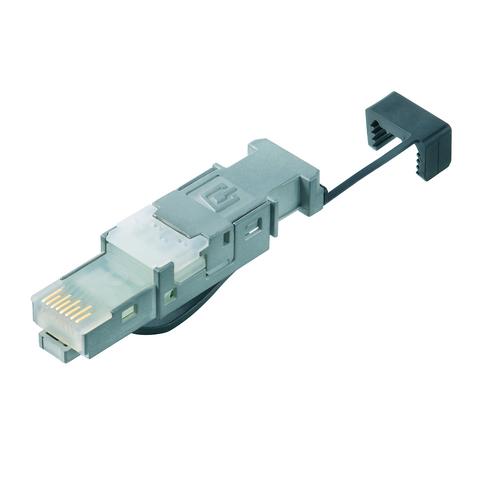

* Auftragsbezogene Bestellung *, für Volldraht und Litze, AWG22-26, STX IP20 RJ45 feldkonfektionierbarer Stecker AWG22-26 Cat.6 schwarz -------------------------------------------------------------------------------- Technische Attribute Bezeichnung STX IP20 RJ45-Stecker Cat.6 Volldraht/Litze AWG22-26 Anmerkungen mit Farbcodierring schwarz, feldkonfektionierbar   Weitere technische Informationen Produkt-Beschreibung Die Stecker nach Bauform RJ45 gemäß ISO/IEC 60603-7-5 sind in zwei Ausführungen erhältlich. Der 8-polige Cat.6 Stecker für Kabel mit Litzenleiter von AWG22-26 bzw. Massivdrähte AWG22-26 kann im Feld ohne Werkzeuge an Installations- oder Patchkabel mit einem Kabeldurchmesser bis 8,5 mm konfektioniert werden. Er ist mit einer Farbkodierung für EIA/TIA A /B und Profinet versehen und bietet eine 360º Schirmkontaktierung. Das robuste, klein bauende Zinkdruckgussgehäuse kann zur Kennzeichnung zusätzlich mit farbigen Kodierringen versehen werden. Weiterhin ist der 8-polige Cat.6 Stecker für Kabel mit Litzenleiter von AWG24-27 bzw. Massivdrähte AWG24-27 im Programm. Er wird mit einer Crimpzange konfektioniert und bietet ebenso eine Schirmkontaktierung und eine einfache Montage mittels Vorsortiereinsatz. Die Zugentlastung wirkt dabei auf den Kabelmantel, somit ist eine Quetschung der Adern ausgeschlossen. Zusätzlich sind nachrüstbare, 2-teilige Knickschutztüllen in unterschiedlichen Farben erhältlich. Crimpzangen für den professionellen Einsatz runden das Angebot ab. Die Multiportfähigkeit zum Anschluss der konfektionierten Kabel in Patchfeldern, Switchen, etc. ist bei beiden Steckern in vollem Umfang gegeben.   Mechanische Eigenschaften Steckkraft <100 N Lebensdauer (Steckungen) >750 Werkstoff: Kontakte CuSn Werkstoff: Kontaktoberfläche 0.75 µ Au auf 2 µ Ni Werkstoff: Steckergehäuse zinc diecast Werkstoff: Einsatz PA Werkstoff: Knickschutztülle PA Anschlussbedingungen Cu-Leiterdurchmesser: Volldraht 0.4 - 0.64 mm Anschlussbedingungen Cu-Leiterdurchmesser: Litze 0.48 - 0.76 mm Aderndurchmesser bis 1.6 mm Kabelaußendurchmesser 5.5 - 8.5 mm Werkstoff: Abschirmgehäuse - Crimpzange werkzeuglose Montage Elektrische Eigenschaften Kontaktwiderstand <20 mOhm Isolationswiderstand >500 MOhm Spannungsfestigkeit: Kontakt-Kontakt >1000 V Spannungsfestigkeit: Kontakt-Schirm >1500 V Betriebsstrom bei 50° C 1 A Thermische und klimatische Eigenschaften Temperaturbereich -40° C...80° C

Der Synergy 21 Feldkonfektionierbarer Stecker bietet neben ausgezeichneten Übertragungswerten den Vorteil der schnellen und einfachen Konfektion im Feld -ohne Spezialwerkzeug. Das stabile Zinkdruckgußgehäuse sorgt für beste EMV-Eigenschaften besonders im industriellen Umfeld. Schneidklemmtechnik und geringe Kontaktwiderstände gewährleisten sicherste Kontaktierung der bis zu 8,5mm dicken Anschlußkabel mit den Querschnitten AWG22 - AWG26. Vollgeschirmtes Gehäuse aus Zinkdruckguß mit separater Kompakter Kabelvorsortierer für starre Ader AWG22/1-26/1(1/0.65-1/0.4mm) oder Flexibler Ader AWG 22/7-26/7 Paar Management gemäß TIA/EIA 568 A/B Farbcodes Geeignet für Kabeldurchmesser von 5,0 .. 8,5mm Der Stecker kann nur gerade aufgebracht werden

Male RJ11 to screw terminals Compact design and reliable connection. RJ11 6P4C to 4pin connector RJ11 splitter Dimenstion: 51mm*18mm*11mm

8-pol,100-Pack

Der Synergy 21 Feldkonfektionierbarer Stecker bietet neben ausgezeichneten Übertragungswerten den Vorteil der schnellen und einfachen Konfektion im Feld -ohne Spezialwerkzeug. Das stabile Zinkdruckgußgehäuse sorgt für beste EMV-Eigenschaften besonders im industriellen Umfeld. Schneidklemmtechnik und geringe Kontaktwiderstände gewährleisten sicherste Kontaktierung der bis zu 8,5mm dicken Anschlußkabel mit den Querschnitten AWG22 - AWG26. Vollgeschirmtes Gehäuse aus Zinkdruckguß mit separater Kompakter Kabelvorsortierer für starre Ader AWG22/1-26/1(1/0.65-1/0.4mm) oder Flexibler Ader AWG 22/7-26/7 Paar Management gemäß TIA/EIA 568 A/B Farbcodes Geeignet für Kabeldurchmesser von 5,0 .. 8,5mm Der Stecker kann gerade aufgebracht werden oder mit dem gewinkelten Führung auch in jeder anderen Richtung.

1Stück,

Hohlbuchse (DC Buchse) mit Steckverbinder Passend für die Synergy21 LED Strips, o.ä Stecker: 2,1 x 5,5mm Der Anschluß der Stecker ist nicht genormt. Oft ist der Außenleiter Minus. Länge/Breite/Höhe in mm 40/20/15

ungeschirmt ** 100 Pack **

* Auftragsbezogen, nicht Stornierbar*, f-f, Einbau m. Bef.-satz

Hohlbuchse (DC Buchse) mit Steckverbinder Passend für die Synergy21 LED Strips, o.ä Buchse: 2,1 x 5,5mm Der Anschluß der Stecker ist nicht genormt. Oft ist der Außenleiter Minus. Länge/Breite/Höhe in mm 27/20/15 Gewicht: 7 Gramm
