ALL-IP xDSL Bridge-Modem

VDSL2 Plug and Play Bridge Modem für Provider VDSL Anschlüsse wie z.B. Telekom, Vodafone, QSC etc.   Bridge-Modem nach VDSL2-Standard und ADSL für hohen Datendurchsatz Automatische Geschwindigkeitseinstellung für VDSL2-Port Zukunftssichere VDSL2-Technik bis 100Mbps mit Vectoring ADSL & VDSL kompatibel Vectoring kompatibel inkl. Netzteil und TAE-Adapter   Das ALLNET ALL-BM200VDSL2V ist ein VDSL2 Bridge Modem, welches Ihnen auf schnelle und einfache Weise Zugang zum VDSL2 oder ADSL Internet ermöglicht. Das Modem wird einfach mit einem Breitband-Router, Firewall PC oder MAC verbunden. Weitere Einstellungen wie VLAN ID´s müssen in der Weboberfläche durchgeführt werden. Am LAN Port/Anschluss muss nur noch ihr Router/Firewall/PC etc. angeschlossen werden.   Technische Details:   Element Spezifikation Chipsatz: Broadcom BCM63381+BCM6303 Physical Interface: IEEE 802.3 10Base-T, 802.3u 100Base-TX 1x RJ-45 10/100Mbps LAN 1x RJ11 WAN Port Reset Button (Factory Reset) Standards: VDSL2,VDSL,ADSL2+,ADSL2,ADSL ITU-T G.992.1 (G.dmt), supporting Annex B ITU -TG.992.2 (G.lite), supporting Annex  B ITU-T G.992.3 (G. dmt.bis), supporting Annex B, Annex J ITU-T G.992.4 (G.lite.bis), supporting Annex B ITU-T G.992.5 (ADSL2+), supporting Annex B, Annex J ITU-T G.993.2(G.vdsl2) (Profile 8a, 8b, 8c, 8d, 12a,12b,17a) ITU-T G.993.5 Vectoring (Profile 30a) ITU-T G.994.1 (G.hs) and G.993.1 VDSL Indicators: Power,LAN1/2,DSL,INET Features: - Supports G.993.5 Vectoring - Interoperable with major VDSL2 chipsets - Supports up to VDSL2 profie 30a - Supports up to 100 Mbps symmetric - 802.1q VLAN tagging - Configuration - TR69: Manage settings and updates remotely from any end equipment - Default: off Power: DC 12V Dimensions: 145 x 105 x 35 mm Temperature: 0~40° C (Operating), -30 ~60° C (Storage) Humidity: 10 - 90% non-condensing Marks: CE, RoHS Compliant

VDSL2 Plug and Play Bridge Modem für Provider VDSL Anschlüsse wie z.B. Telekom, Vodafone, QSC etc. oder als CPE-Modem für DSLAM Installationen in Hotels oder Hospitality Umgebungen Highlights: Bridge-Modem nach VDSL2-Standard für hohen Datendurchsatz Automatische Geschwindigkeitseinstellung für VDSL2-Port Zukunftssichere VDSL2-Technik bis 250Mbps mit Vectoring & Supervectoring VDSL2 & VDSL Supervectoring kompatibel Vectoring 100Mbit Anschlüssen & Supervectoring 250Mbit Anschlüssen 35b kompatibel 2x LAN Ports für DSLAM-Anwendungen (Somit wird kein extra Switch im Hospitality Umfeld benötigt) Das ALLNET ALL-BM2100VDSL2V ist ein VDSL2 Bridge Modem, welches Ihnen auf schnelle und einfache Weise Zugang zum VDSL2 Internet ermöglicht. Das Modem wird einfach mit einem Breitband-Router, Firewall PC oder MAC verbunden. Weitere Einstellungen wie VLAN ID's müssen ggf. in der Weboberfläche durchgeführt werden. Am LAN Port/Anschluss muss nur noch ihr Router/Firewall/PC etc. angeschlossen werden. Das Modem verfügt über 2 LAN Ports und das ideale Gegenstück wenn DSLAM's und Hospitality Lösungen angeboten werden. Somit DSLAM und 2Drahttechnik auf das Krankenzimmer / Hotelzimmer etc.. Somit wird kein zweiter Switch im Hotelzimmer/Krankenzimmer benötigt.  Bohrschablone Download = https://www.allnet.de/fileadmin/products/images_global/ALL-BM210_Bohrschablone.pdf Installation an ADSL2/VDSL2-Anschlüssen: Technische Details: Element Spezifikation Chipsatz: Broadcom BCM63178 Physical Interface: IEEE 802.3 10Base-T, 802.3u 100Base-TX 2x RJ-45 10/100/1000Mbps LAN Reset Button (Factory Reset) Standards: VDSL2 ITU-T G.993.2(G.vdsl2) (Profile 8a, 8b, 8c, 8d, 12a,12b,17a) ITU-T G.993.5 Vectoring (Profile 30a & Profil 35b) ITU-T G.994.1 (G.hs) and G.993.1 VDSL ITU-T G.993.2 Annex Q Indicators: Power,LAN1/2,DSL,INET Features: - Supports G.993.5 Vectoring - Interoperable with major VDSL2 chipsets - Supports up to VDSL2 profie 30a / profile 35b - Supports up to 250 Mbps symmetric - 802.1q VLAN tagging - Configuration - TR69: Manage settings and updates remotely from any end equipment - Default: off Power: DC 12V / 0,5A Dimensions: 106mm x 171mm x 37mm   Temperature: 0~40° C (Operating), -30 ~60° C (Storage) Humidity: 10 - 90% non-condensing Marks: CE, RoHS Compliant

ZTE ZXHN H288A AC1200 Dual-band WLAN + VDSL2 und SuperVectoring Profil 35B, als Bridge Modem + Router (Gateway) konfigurierbar. •G.Vector+G.INPto maximize data rate of multimode VDSL2 (up to 35b profile) •VoIP services •USB 2.0 for shared storage or 3G/4G Dongle •Robust remote management -TR069 WAN VDSL2/ADSL2+,GE (ADSL2+ nur Annex A, daher NICHT bei deutschen Providern nutzbar) LAN 4x10/100/1000M GE 802.11b/g/n Wi-Fi @ 2.4GHz(2x2) 802.11a/n/ac Wi-Fi @ 5GHz(2x2) 1xUSB 2.0 2xFXS (nur im Router-Mode nutzbar und keine deutschen Wahltöne einstellbar) Admin-Passwort: Haikui_V2 Default IP:  192.168.1.1

ALLNET ISP Bridge Modem g.fast mit Supervectoring / Punkt-zu-Punkt Modem VDSL g.fast via 2-Draht managed Slave "ALL-BM300" Highlight: Universelles VDSL2 & G.Fast Bridge Modem Unterstützt VDS2 / VDSL2 Vectoring (100Mbit) und Super-Vectoring 35b (250Mbit DeutscheTelekom Anschlüsse) Unterstützt g.fast 106MHz und g.fast 212MHz Profil Integrierter Splitter für gleichzeitige analogeTelefonie und Breitband über das 2 Adernpaar.  In Kombination mit ALL-BM310 Bridge-Master, kann es als Point-to-Point g.fast Lösung eingesetzt werden.  Das ALLNET ALL-BM300 ist ein multi VDSL2 & G.fast Bridge Modem, welches Ihnen auf schnelle und einfache Weise Zugang zum VDSL2 Internet ermöglicht. Das Modem wird einfach mit einem Breitband-Router, Firewall PC oder MAC verbunden, weitere Einstellungen sind nicht nötig (Für VLAN-Enstellungen kann in der Weboberfläche eine VLAN ID konfiguriert werden). Am LAN Port/Anschluss muss nur noch ihr Router/Firewall/PC etc. angeschlossen werden. Es ist konform nach ITU-T und entspricht dem G.9700/9701-Standard und unterstützt das G.fast 106/212-Doppelwellenprofil. Die Bandbreite beträgt bis zu 1 Gbps symmetrischer Datenübertragung und eignet sich perfekt für FTTpd/FTTN-Anwendungen. Der ALL-BM300 ist eine kostengünstige Lösung, die Endbenutzern einen Hochgeschwindigkeits-Internetzugang über die bestehende Kupferdrahtinfrastruktur bietet. Der ALL-BM300 ist auch abwärtskompatibel zu VDSL2 Super-Vectoring Profil 35b und VDSL2 Profil 17A.  Technical Details: Features: Compliant with IEEE 802.3 / 802.3u / 802.3ab Ethernet Standard Compliant with ITU-T G993.2 VDSL2 standard (ALL-BM300 only) Compliant with ITU-T G998.4 G.INP standard (ALL-BM300 only) Compliant with ITU-T G.9700/G.9701 G.fast standard Backward compatible VDSL2/V35b (ALL-BM300 only) Support 106a/ & 212a/ dual G.fast band profile Support super Vectoring for V35b / G.fas(ALL-BM300 only) Support Vectoring for VDSL2(ALL-BM300 only) Support High Bandwidth up to 1Gbps Support USB 3.0 for connecting USB Dongle Support static routing for IPv4 and IPv6 forwarding(ALL-BM300 only) Mac Address based filtering Support 8 queue MFC/DSCP both type QoS Support HTTP/HTTPS web management Support SSL security Support remote management and monitor Support configuration backup and restore On board surge protection for Line port Support bridge(switch) / Router mode(ALL-BM310 Master only) Support RJ-11 / Terminal block combo line port Support NTP Time Server. Support TR-069. On board POTS/ISDN splitter Support Jumbo frame(MTU) up to 1600 bytes  Specifications   Standards IEEE802.3/802.3u/802.3ab standards ITU-T G9700/G9701 standards ITU-T G993.2/G998.4 standards (ALL-BM300 only) Physical Interface 4 x RJ-45 10/100/1000 Mbps Ethernet port 1 x RJ-11 / Terminal block combo for line port 1 x RJ-11 connector for POTS/ISDN phone device 1 x Reset Button for resetting to factory default 2 x USB3.0 for connecting USB dongle Button 1 x Power LED 4 x Link/Active Status for Ethernet port 1 x Link LED for G.fast mode 1 x Link LED for xDSL mode  Routing (ALL-BM300 only)  IP Multicast, IGMP Proxy, Snooping Static Routing IPv4, IPv6 forwarding DHCP Server/Relay/Client IPv4/IPv6 DNS Proxy and Relay, NTP Client Firewall  IPv6 Firewall Packet, URL filtering Parental Control, DMZ Host Input Power DC 12V / 2A including Dimensions:  196mm x 146mm x 40 mm ( 7.72" x 5.75" x 1.57”) Net weight: approx. 0.4 kg Temperature 0°~50° C (Operating), -20° ~70° C (Storage) Humidity  10 - 90% non-condensing Marks CE FCC RoHS Compliant Package Contents: 1x ALL-BM300 1x 12V/2A Powersupply 1x Patchcale 1x QIG

Highlight: Industrial VDSL2V Bridge-Modem aus Metall mit integriertem 4-fach 10/100/1000 Mbps Switch. Hutschienenmontage tauglich Unterstützt DPBO (Downstream Power Back Off). Kann als VDSL2-Modem für Telekom VDSL2-Anschluss konfiguriert werden und benötigt dann einen dazu passenden nachgeschalteten Router. Unterstützt VDSL Vectoring. Wandmontage möglich Auch eine redundante Stromversorgung ist möglich. Kann auch als Point to Point Client in Verbindung mit ALL126AM3 Master verwendet werden.   Temperaturbereich -20 Grad bis +70 Grad. Die Spannungsversorgung ist von 12V bis 48V DC über Klemmkontakte möglich. ALL-BMI100VDSL2V ist ein industrieller VDSL2-Bridge Modem, der mit vier Gigabit-LAN-Ports ausgestattet ist. Er ist konform zu den Standards ITU-T G.993.2 und G.993.5 und unterstützt das VDSL2-Profil 30a & , das 100 Mbit/s symmetrischer Daten bietet. ALL-BMI100VDSL2V ist perfekt für Triple-Play-Anwendungen geeignet. Selbstverständlich unterstützt er auch die anderen Profile wie 17a / 8 etc. dieses kann über die integrierte Weboberfläche konfiguriert werden. Das Modem ist im modernen Metallgehäuse für die DIN-Schiene untergebracht und eignen sich für raue Umgebungen, wie z. B. industrielle Netzwerke und Anwendungen in rauer Umgebung (IP30). Unterstützung der Vectoring-Technologie Friendly Mode Vectoring ist ein Übertragungsverfahren, das die Koordination von Leitungssignalen zur Reduzierung des Übersprechens und zur Verbesserung der Leistung einsetzt. Es basiert auf dem Konzept der Rauschunterdrückung, ähnlich wie bei Kopfhörern mit Rauschunterdrückung. Der Standard ITU-T G.993.5, "Self-FEXT cancellation (Vectoring) for use with VDSL2 transceivers" (2010), auch bekannt als G.vector, beschreibt Vectoring für VDSL2. Der Anwendungsbereich der Empfehlung ITU-T G.993.5 ist speziell auf die Selbst-FEXT-Unterdrückung (Far-End-Crosstalk) in Downstream- und Upstream-Richtung beschränkt. Das Fernnebensprechen (FEXT), das von einer Gruppe von Nahbereichs-Transceivern erzeugt wird und die Fernbereichs-Transceiver derselben Gruppe stört, wird ausgelöscht. Diese Auslöschung findet zwischen VDSL2-Transceivern statt, die nicht unbedingt das gleiche Profil haben müssen. Einfache Installation Der ALL-BMI100VDSL2V kann auf jeder ebenen Fläche (z. B. Tisch, Regal oder Schiene) mit einer Halterung oder auf der DIN-Schienen installiert werden. Der ALL-BMI100VDSL2V unterstützt die Plug-and-Play-Installation und ist voll kompatibel mit allen Arten von Netzwerkprotokollen. Außerdem kann der Benutzer den Status jedes einzelnen Ports über die LED-Anzeigen beobachten. Erweitertes Management Für ein effizientes Management kann der ALL-BMI100VDSL2V über die Web-Schnittstelle für erweiterte Managementfunktionen wie VLAN konfiguration bis hin zur Änderung der Synronisations Profilen etc. programmiert werden. Über Anwendungen in rauer Umgebung Der ALL-BMI100VDSL2V kann in rauen Umgebungen eingesetzt werden, wie z. B. -20°C ~ 70°C (-4°F ~ 158°F), und verfügt über ein Metallgehäuse, das dem IP-30-Design entspricht. Technical Details: Element Spezifikation Chipsatz: Lantiq Vinax VRX268 (VDSL2) + VRX208 Physical Interface: 4 x RJ-45 10/100/1000Mbps auto-negotiation Ethernet port 1 x RJ-11/Terminal Block connector for VDSL2 line port 1 x removable 6-contact terminal blocks for power1 and alarm contact 1 x removable 2-contact terminal blocks for power2 1 x Reset Button (Factory Reset) MTU: 1680 bytes (Jumbo frame) VDSL2 Interface: Complies with ITU-T G993.2, G993.5 Connector: RJ-11/Terminal block PTM/ATM Transmission On-board surge protection LED Indicators: 1 x Power LED 4 x Link/Active Status for Ethernet port 1 x Link LED for VDSL2 port Features: Supports ITU-T G.993.5 Vectoring Supports ATM and PTM transmission mode auto detection( ADSL Annex A/B backward compatible) Supports high bandwidth up to 100Mbps symmetric over line ports Supports 8a, 8b, 8c, 8d, 12a, 12b, 17a, 17b, and 30a band profile and 997, 998 band plan Supports ATM-TC,ATM and AAL5 (ATM Flow Throughput / OAM Cell Filter and Forwarding / AAL5 SAR:PVC / ATM   Traffic Class / ATM PVC Shaping / ATM PVC Scheduling) Supports ATM Total Upstream Priority Queues Supports uPnP/PPPoE/PPPoATM/IPv4/IPv6/NAT/NAPT Supports static routing for IPv4 and IPv6 forwarding Supports Firewall functions contains Packet filtering, DMZ, Mac Address ased filtering, Parental Control, Application   based filtering Supports DHCP Server/DHCP Relay/DHCP Client/DHCPv6 Client/DHCPv6 Server/DNS/DNS Proxy or   Relay/DNSv6 Proxy or Relay/NTP Client/HTTP1.1 server Supports Multicast IP table/IGMP v3 Proxy and Snooping Supports IEEE 802.1p VLAN Priority and mapping to DSCP Supports 802.1q VLAN tagging Supports HTTP/HTTPS(SSL) web management Supports remote management and monitor Supports configuration backup and restore Provides surge protection for Line port Supports power redundant and wide range dual power input(DC12V ~ 48V) Supports Overload Current Protection Supports wide range operating temperature(-20 C ~ 70 C) Supports Reverse Polarity Protection Supports alarm contact (relay output - 1 A @ 24 Vdc/@ 120Vac) Supports DIN-Rail mount installation Metal case design and compliant with IP30 standard Supports Router & Switch(Bridged) mode selection Supports jumbo frame up to 1680 bytes Supports 8 queue MFC/DSCP both type QoS Supports Dual Firmware Image Backup Supports Dying Gasp Switch method:  Store and forward Flow control: Full duplex: IEEE 802.3x Half duplex: Back pressure Power Supply: DC 12V Redundant dual DC input power 12~48V (Removable Terminal Block) Power supply unit is required see accessories Maximum Power Consumption: 9,6W Dimensions: 182mm x 142mm x 35.5mm (7.16" x 5.59 " x 1.39 ") Operationg Temperature: -20°C ~ 70°C (-4°F ~ 158°F) Fanless, free air cooling Storage Temperature: -40°C ~70°C (-40°F ~ 158°F) Humidity: 5 to 95% (non-condensin Net weight: approx. 0.79 kg Marks: CE, FCC, RoHS Compliant Package contents: 1x ALL-BMI100VDSL2V 1x terminal block connectors 1x DIN rail with screws 1x QIG

ALLNET Punkt-zu-Punkt Modem g.fast via 2-Draht managed Master "ALL-BM310" Highlight: G.Fast Bridge-Master-Modem Integrierter Splitter für gleichzeitigen Betrieb vom analogen Telefon und g.fast über das gleiche Kabel. Netzwerk über 2 verdrillte Adern in Kombination mit ALL-BM300 Slave Modem (Modem wird noch extra benötigt - Bitte beachten Sie hier unsere Bundle ALL-BM320. Max. Kabellänge = 500m, höchste zu erwartende Bandbreite 1GBIT/s  (mehr Informationen siehe weiter unten "zu erwartende Übertragungsgeschwindigkeit" Das ALLNET ALL-BM310 ist ein G.fast Master-Modem, welches Ihnen in Kombination mit einem ALL-BM300 auf schnelle und einfache Weise Netzwerk & Internet über 2 verdrillte Kabel ermöglichen kann. Das Bridge-Modem wird einfach mit einem Breitband-Router, Firewall PC oder MAC verbunden, weitere Einstellungen sind nicht nötig. Das Netzwerk wird 1:1 transparent übertragen d.h. auch VLAN Einstellungen vorgeschalteten Switch werden durchgeleitet.  Zu erwartende Übertragungsgeschwindigkeit Generell gilt, je kürzer die Kupferleitung, desto höher ist die Signalgüte, die am Teilnehmeranschluss ankommt und desto höher ist die Geschwindigkeit, die möglich ist. Technical Details: Features: Compliant with IEEE 802.3 / 802.3u / 802.3ab Ethernet Standard Compliant with ITU-T G.9700/G.9701 G.fast standard Support 212a G.fast band profile Support High Bandwidth up to 1Gbps Support USB 3.0 for connecting USB Dongle Support HTTP/HTTPS web management Support remote management and monitor Support configuration backup and restore On board surge protection for Line port Support bridge(switch) ALL-BM310 Master only) Support RJ-11 / Terminal block combo line port Support NTP Time Server. Support TR-069. On board POTS analogue Telephone splitter Support Jumbo frame(MTU) up to 1600 bytes  Specifications   Standards: IEEE802.3/802.3u/802.3ab standards ITU-T G9700/G9701 standards Interfaces: 4 x RJ-45 10/100/1000 Mbps Ethernet port 1 x RJ-11 / Terminal block combo for line port 1 x RJ-11 connector for POTS analogue phone device 1 x Reset Button for resetting to factory default LED: 1 x Power LED 4 x Link/Active Status for Ethernet port 1 x Link LED for G.fast mode 1 x Link LED for xDSL mode  Input Power DC 12V / 2A Powersupply included Dimensions:  196mm x 146mm x 40 mm ( 7.72" x 5.75" x 1.57”) Temperature 0°~50° C (Operating), -20° ~70° C (Storage) Humidity  10 - 90% non-condensing Marks CE FCC RoHS Compliant Package Contents: 1x ALL-BM310 1x 12V/2A Powersupply included 1x Patchcable 1x RJ11 to RJ11 Cable 1x QIG

Optionale Wandmontage mit Diebstahlschutz für das ALL-BM210 Möchten Sie Ihr ALL-BM210 an der Wand montieren, ohne sich mit komplizierten Bohrschablonen oder Messungen herumschlagen zu müssen? Wir haben die perfekte Lösung für Sie – unsere optionale Wandmontagehalterung mit 2 Bolzen. Diese innovative Halterung ermöglicht es Ihnen, Ihr ALL-BM210-Gerät sowohl mit den Ports nach oben als auch nach unten sicher und mühelos zu befestigen. Die Montage ist denkbar einfach: Bringen Sie die Halterungsplatte einfach an der Wand an und hängen Sie Ihr Gerät ein – und schon sind Sie fertig! Wichtiger Hinweis – Diebstahlschutz integriert: Wir haben uns Gedanken darüber gemacht, wie wir Ihr ALL-BM210-Gerät vor Diebstahl schützen können. Unsere Lösung ist einfach und effektiv. Die Wandhalterung verfügt über zwei Nasen, die für einen aktiven Diebstahlschutz leicht eingebogen werden können. Dadurch rastet das Gerät bei der Montage sicher in die ursprünglichen Wandhalterungslöcher am ALL-BM210 ein, wie im Bild unten dargestellt. Wenn Sie Ihr Gerät aus der Wandhalterung entfernen möchten, können Sie dies problemlos mit einem dünnen Schraubenzieher tun. Biegen Sie die Blechteile vorsichtig weg, und das Gerät kann aus der Halterung entnommen werden. Mit unserer optionalen Wandmontagehalterung können Sie Ihr ALL-BM210 nicht nur bequem und sicher montieren, sondern auch vor Diebstahl schützen – für maximale Sicherheit und Komfort.

Optional wall mount with multiple mounting options such as directly to a flush mount box to standard 2 screw mounting. Resourceful integrators will discover the optional holes for possible theft protection (screws/dowels must be provided by the integrator/installer). Aluminum / White painted. (Images are from 3D printed sample)

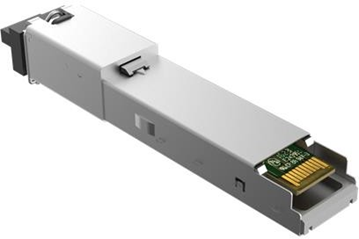

Highlights: Jedes Ethernet-Gateway auf GPON aufrüsten — Sofort Der ALL-BM510-GPON-GBIC verwandelt jeden SFP-basierten Router, Switch oder Gateway in einen vollwertigen GPON-ONT und ermöglicht eine schnelle Glasfasereinführung ohne Hardwareaustausch. Kompakter SFP ONT mit leistungsstarkem GPON Ein kompletter ITU-T G.984-kompatibler GPON ONT, verpackt in einem Miniatur-SFP-Formfaktor—optimiert für den Einsatz von Glasfaser in Unternehmen und Privathaushalten. Nahtlose Integration über HSGMII (2,5G/1G) Plug-and-Play-SFP mit HSGMII-Schnittstelle für mühelose Kompatibilität mit bestehenden Ethernet-Infrastrukturen. Carrier-Grade QoS und erweiterte L2-Funktionen Vollständige VLAN-Funktionalität, QoS-Zuordnung, Verkehrsklassifizierung und erweitertes Bridging liefern erstklassige Servicequalität für anspruchsvolle Glasfaseranwendungen. Ultra-niedriger Stromverbrauch Verbraucht weniger als 1,6 W, ideal für Installationen mit hoher Leistungsdichte. Breittemperaturbetrieb Zuverlässige Leistung von –10°C bis +85°C, entwickelt für raue Umgebungen und Telekommunikationsschränke. Sicher und vollständig verwaltet Integrierter OMCI-Stack für Fernbereitstellung, Überwachung, Firmware-Upgrades und FCAPS-Verwaltung. Hohe optische Leistung Unterstützt Klasse B+-Optik mit APD-Empfänger und DFB-Sender für weitreichende, stabile GPON-Konnektivität. Um den GPON-Einsatz in bestehenden Zugangsnetzen für Geschäfts- und Privatkunden zu erweitern, bietet das GPON ONT SFP ALL-BM510-GPON-GBIC ein Standard-SFP-Paket mit SGMII-Schnittstelle, das das Ethernet-SFP-Modul in Ethernet-Gateways, Switches, Routern oder Backhaul-Geräten usw. problemlos ersetzen kann. Ausgestattet mit einer ITU-T G.984-konformen GPON-Schnittstelle, bietet ALL-BM510-GPON-GBIC Interoperabilität, kundenspezifische Anforderungen und Kosteneffizienz. Durch die Integration von GPON MAC und standardkonformem OMCI-Stack bietet der G- 97S alle GPON-Funktionen und eine vollständige Palette von FCAPS-Verwaltungsfunktionen einschließlich Überwachung, Monitoring und Wartung Dienste Daten Der ALL-BM510-GPON-GBIC ONT wird mit einer SFP (Small Form-factor Pluggable) basierten HSGMII Schnittstelle geliefert, die folgendes unterstützt: Eingebautes Layer-2-Switching Erweiterte Datenfunktionen wie VLAN-Tag-Manipulation, Klassifizierung und Filterung Spezifikation Abmessungen 72 mm x 14 mm x 11,8 mm (L x B x T) Netzteil Leistungsaufnahme bei voller Geschwindigkeit und Raumtemperatur: < 1,6W Arbeitsumgebung Gehäusetemperatur: -10~+85 °C Luftfeuchtigkeit: 5 ~ 95% relative Luftfeuchtigkeit, nicht kondensiert Sicherheit & EMI CE-konform FCC/UL-konform Installation SFP-Schnittstelle GPON-Schnittstelle Konform mit ITU-T G.984 GPON-Standards SFF-Laser, SC/APC-Anschluss 1.244G bps Burst Mode Upstream-Sender 2,488 Gbit/s Downstream-Empfänger Konform mit ITU-T G.984.2 Amd1, Klasse B+ APD-Empfänger und DFB-Sender 0,5~+5dBm Startleistung, -27 dBm Empfindlichkeit und -8dBm Überlast Wellenlängen: US 1310nm, DS 1490nm Laser konform mit FCC 47 CFR Teil 15, Klasse B, und FDA 21 CFR 1040.10 und 1040.11, Klasse I, ONT unterstützt optional Optiken der Klasse C oder Klasse C+ GPON QoS Mehrere T-CONTs pro Gerät Mehrere GEM-Ports pro Gerät Flexibles Mapping zwischen GEM Ports und T- CONT Aktivierung mit automatisch ermitteltem SN und Passwort in Übereinstimmung mit ITU-T G.984.3 AES-128 Entschlüsselung mit Schlüsselgenerierung und -wechsel FEC (Vorwärtsfehlerkorrektur) DBA-Meldung durch Huckepack-Meldungen in der DBRu (Modus 0) 802.1p-Mapper-Dienstprofil auf U/S Mapping von GEM Ports in eine T-CONT mit Prioritätswarteschlangen-basiertem Scheduling Unterstützung von Multicast GEM Ports und incident broadcast GEM Ports Ethernet-Schnittstelle SFP basierte HSGMII Schnittstelle, 2.5GE/1GE kompatibel Hardware-Prioritätswarteschlangen auf der Downstream-Seite zur Unterstützung von CoS 802.1D-Überbrückung Virtueller Schalter basierend auf 802.1q VLAN VLAN-Kennzeichnung/Entkennzeichnung VLAN-Stapelung (Q-in-Q) und VLAN-Übersetzung IP ToS/DSCP-zu-802.1p-Zuordnung Dienstklasse basierend auf VLAN-ID, 802.1p Bit, ToS/DSCP Markierung/Kennzeichnung von 802.1p Broadcast/Multicast-Ratenbegrenzung OAM Standardkonforme OMCI-Schnittstelle (der eingebettete Betriebskanal) gemäß ITU-T G.984.4 und G.988 Alarmierung und AVC-Bericht, Leistungsüberwachung Ferngesteuertes Herunterladen von Software-Images über OMCI, sowie Aktivierung und Neustart Halten von zwei Software-Sets mit Software-Image-Integritätsprüfung und automatischem Rollback Beschreibung des Pins: PINNO. Name Aktiv 1 VEET   2 TX-Fehler Hoch 3 TX deaktivieren Hoch 4 SDA   5 SCL   6 MOD_ABS   7 Sterbendes Aufatmen Bis zur Definition des Host-Pins 8 RX_LOS Hoch 9 VEER   10 VEET   11 VEER   12 RD-   13 RD+   14 VEER   15 VCCR   16 VCCT   17 VEET   18 TD+   19 TD-   20 VEET

Highlight: Der ALL-BM410-XGSPON-GBIC ONT wird mit einer SFP+ (Small Form-factor Pluggable) basierten 10G Base-X Gigabit Ethernet Datenschnittstelle geliefert und unterstützt: Eingebautes Layer-2-Switching Erweiterte Datenfunktionen wie VLAN-Tag-Manipulation, Klassifizierung und Filterung Der ALL-BM410XGSPON-GBIC ist auch von Swisscom zertifiziert. Um den 10GPON-Einsatz in bestehenden Zugangsnetzen für Geschäfts- und Privatkunden zu erweitern, ist der XGS PON ONT SFP ALL-BM410-XGSPON-GBIC ein Standard-SFP+-Formfaktor, der das Ethernet-SFP+-Modul in Ethernet-Gateways, Switches, Routern oder Backhaul-Geräten usw. einfach ersetzen kann. Der ALL-BM410XGSPON-GBIC ist auch von Swisscom zertifiziert. Ausgestattet mit einer ITU-T G.9807-konformen XGS-PON-Schnittstelle, vereint ALL-BM410-XGSPON-GBIC Interoperabilität, kundenspezifische Anforderungen und Kosteneffizienz. Durch die Integration von XGS-PON-MAC und standardkonformem OMCI-Stack bietet ALL-BM410-XGSPON-GBIC alle XGS-PON-Funktionen und umfassende FCAPS-Verwaltungsfunktionen einschließlich Überwachung, Monitoring und Wartung Technical Details: Installation SFP+ Interface PON Interface Compliant with ITU-T G.9807 XGS-PON standards SFF type laser, SC/APC connector 10G bps Burst Mode Upstream Transmitter 10G bps Downstream Receiver Compliant with ITU-T G.9807 Class N1 APD receiver and DFB transmitter 4~+9dBm launch power, -28dBm sensitivity, and -9dBm overload Wavelengths: US 1260nm to 1280nm, DS 1575nm to 1580nm  Laser compliant with FCC 47 CFR Part 15, Class B, and FDA 21 CFR 1040.10 and 1040.11, Class I, ONT support Class C or Class C+ optics as an option PON QoS Multiple T-CONTs per device Multiple GEM Ports per device Flexible mapping between GEM Ports and T- CONT Activation with automatic discovered SN and password in conformance with ITU-T G.984.3 AES-128 Decryption with key generation and switching FEC (Forward Error Correction) DBA reporting by piggyback reports in the DBRu (mode 0) 802.1p mapper service profile on U/S Mapping of GEM Ports into a T-CONT with priority queues based scheduling Support Multicast GEM port and incident broadcast GEM port. Ethernet Interface SFP+ based 10GBase-X GbE interface Hardware priority queues on the downstream direction in support of CoS 802.1D bridging Virtual switch based on 802.1q VLAN VLAN tagging/detagging VLAN stacking (Q-in-Q) and VLAN Translation IP ToS/DSCP to 802.1p mapping Class of Service based on VLAN-ID, 802.1p bit, ToS/DSCP Marking/remarking of 802.1p Broadcast/Multicast rate limiting OAM Standard compliant OMCI (the embedded operations channel) interface as defined by ITU-T G.988 Alarming and AVC report, performance monitoring Remotely software image download over OMCI, as well as activation and rebooting Hold two software sets with software image integrity checking and automatic rollback Power Supply Power Consumption: < 2.8W Dimensions 87.5 mm x 15.6 mm x 13.75 mm (L x W x D) Working Environment case operating temperature: -40~+85 °C Humidity: 5 ~ 95% relative humidity, non- condensed Safety & EMI CE compliant FCC/UL compliant
