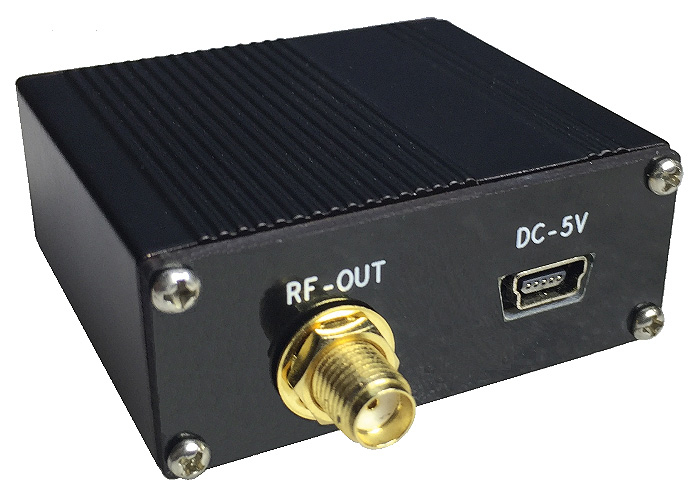

Tekbox TBWA2/40dB / 40dB Breitband-Verstärker bis 6GHz

Nahfeldsonden zur Messung von Magnetfeld und elektrischem Feld - jetzt in der Holzbox! Die Nahfeldsonden zur Messung von Magnetfeld (H20, H10 und H5) und elektrischem Feld (E5) werden zur Prüfung der Störabstrahlung im Rahmen von EMV Precompliance-Tests eingesetzt. Sie dienen dazu, potentielle Störquellen durch Komponenten innerhalb elektronischer Baugruppen zu lokalisieren. Die Sonden arbeiten gleichermaßen als Breitbandantenne, zur Messung der Störabstrahlung durch Komponenten, Leiterbahnen, Gehäuse-Öffnungen oder -Spalten und alle anderen Teile, die HF-Strahlung aussenden könnten. Die Sonden werden normalerweise am Spektrumanalyser angeschlossen. Führen Sie die Sonde über die Oberfläche einer bestückten Leiterplatte oder ein Gehäuse um Stellen, von denen elektromagnetische Strahlung ausgeht, schnell zu identifizieren. Durch Wechsel auf kleinere Sondengrößen kann der Ursprung der Abstrahlung nach und nach eingegrenzt werden. Eine weitere Anwendung sind Tests der HF-Störfestigkeit durch Einspeisung eines hochfrequenten Signals in die Sonde, welches man auf potentiell empfindliche Schaltkreise einstrahlen lässt. Darüberhinaus können die Sonden in der Reparatur oder bei der Fehlersuche eingesetzt werden um Probleme in der HF-Signalkette durch berührungslose Messung des HF-Signalpegels aufzuspüren. Eine weitere Applikation ist die nicht-invasive Messung von HF-Bausteinen wie Modulatoren oder Oszillatoren. Frequenz, Phasenrauschen und Spektralkomponenten können in Kombination mit einem rauscharmen Vorverstärker gemessen werden. Features Drei Magnetfeldsonden (H20, H10 und H5) und eine E-Feldsonde (E5) Schlankes Design für leichten Zugang an eng nebeneinander liegenden Bausteinen Abgeschirmtes Design zur Unterdrückung von Gleichtakt-Störungen Unempfindlich gegenüber der menschlichen Hand Frequenzbereich: spezifiziert bis 3 GHz, bis 6 GHz einsetzbar SMB-Steckverbinder um ein Verdrehen des HF-Kabels zu vermeiden Isoliert mit Gummi-Ummantelung (für Umgebungen bis 75 VDC/50 VAC) Optional: Breitband-Vorverstärker mit 20 dB oder 40 dB Abmessungen Typ Sondentyp Länge Schleife (Durchmesser) Spitze H20 H-Feld 170 mm 20 mm – H10 H-Feld 170 mm 10 mm – H5 H-Feld 170 mm 5 mm – E5 E-Feld 170 mm  -  5 mm .
