EMV-Messtechnik

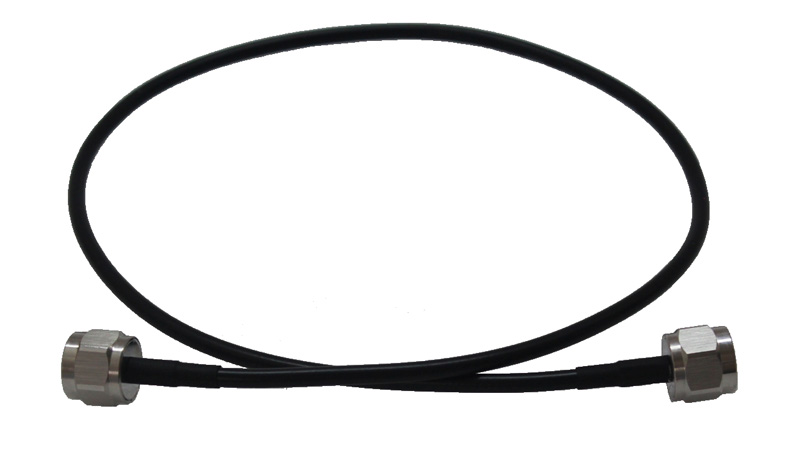

RG-58 / 50 Ω Koaxialkabel, N-Stecker <> N-Stecker, 75cm Koaxialkabel (RG-58 / 50 Ω) N-Stecker auf N-Stecker Länge: 75 cm Dämpfung bei 100 MHz: 15,1 dB/100 m

5 µH Netznachbildung (LISN) für Gleichspannungs-Geräte bis 10 A Die 5µH LISN (Line Impedance Stabilisation Network) vom Typ TBOH01 wird zur Messung leitungsgebundener Störungen von Geräten mit DC-Versorgung benötigt. Das Gerät wurde für EMV-Precompliance-Tests im Frequenzbereich von 150 kHz bis 110 MHz gemäß CISPR 25, ISO 7637-2, ISO11452-2/4/5 und mit Einschränkungen DO-160/ED-14G entwickelt. Die LISN wird in die Versorgungsleitung des DUT (Device-Under-Test) eingeschleift. Leitungsgebundene Störungen, die auf der Versorgung des DUT anzutreffen sind, können über den BNC-Anschluss in Verbindung mit einem Spektrumanalysator oder Messempfänger gemessen werden. Die TBOH01 kann aber auch zur Einkopplung von HF-Rauschen in die Versorgungsleitung des DUT verwendet werden. Eingang (Anschluss SOURCE) und Ausgang (Anschluss DUT) der LISN werden über eine 5 µH Luftspule entkoppelt. Features Frequenzbereich: 150 kHz…110 MHz (1 GHz, siehe Abb. im Handbuch) DC-Widerstand: 40 mΩ Maximal-Strom: 10 A Nominelle Betriebsspannung: 0..60 V* Integrierter Überspannungsschutz Für Precompliance-Test gemäß CISPR 25, ISO 7637-2, ISO11452-2/4/5, mit Einschränkungen DO-160/ED-14G * Die Betriebsspannung ist aus Sicherheitsgründen auf 60 V beschränkt. Obwohl die Komponenten der TBOH01 bis ≥ 200 V ausgelegt sind, könnte die positive Spannung versehentlich mit dem negativen Anschluss der LISN verbunden werden und damit auch mit dem Gehäuse der LISN. Unter diesen Umständen könnte bei einer DC-Spannung > 60 V die Berührung des Gehäuses einen lebensbedrohlichen elektrischen Schlag verursachen.

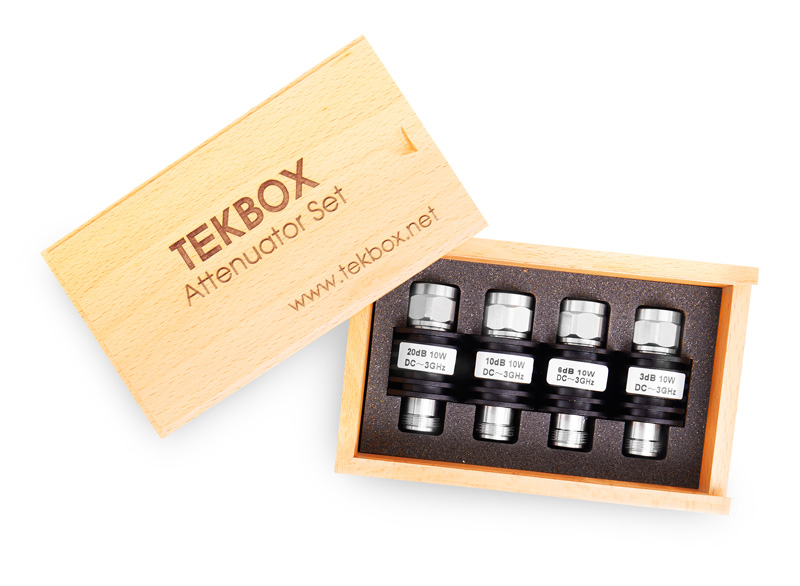

TBAS3 10W N Abschwächer Set Das TBAS3 RF 10W Abschwächer-Set besteht aus einem 3dB, 6dB, 10dB und 20dB Abschwächer in einem Buchenholzbox Das Set besteht aus vier 10 Watt Abschwächer: 3 dB HF-Abschwächer, Toleranz: ±0,5 dB 6 dB HF-Abschwächer, Toleranz: ±0,5 dB 10 dB HF-Abschwächer, Toleranz: ±0,5 dB 20 dB HF-Abschwächer, Toleranz: ±0,8 dB Frequenzbereich: DC..3 GHz, VSWR <1,2 Belastbarkeit: 10  W bei -55 bis 70°C, bis zu 125°C bei halber Leistung Anschlüsse: Typ N-Stecker auf Typ N-Buchse (bidirektional)

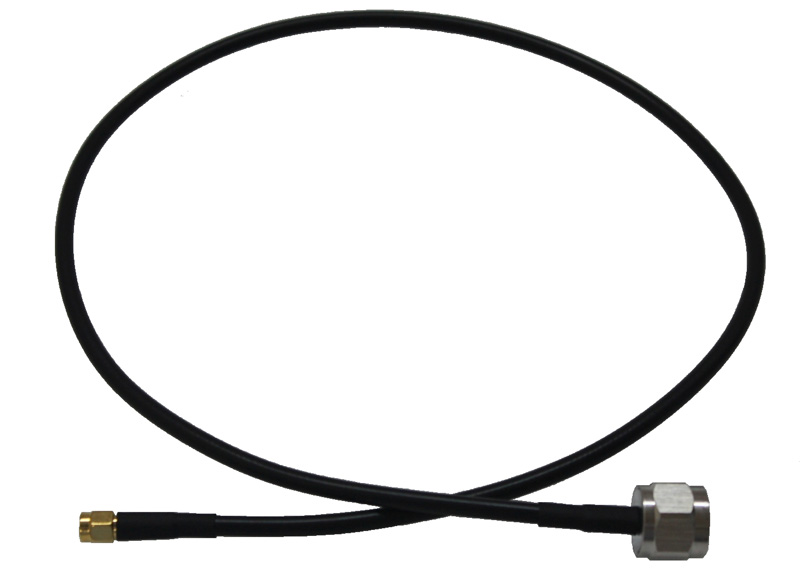

RG-58 / 50 Ω Koaxialkabel, N-Stecker <> SMA-Stecker, 75cm Koaxialkabel (RG-58 / 50 Ω) N-Stecker auf SMA-Stecker Länge: 75 cm Dämpfung bei 100 MHz: 15,1 dB/100 m

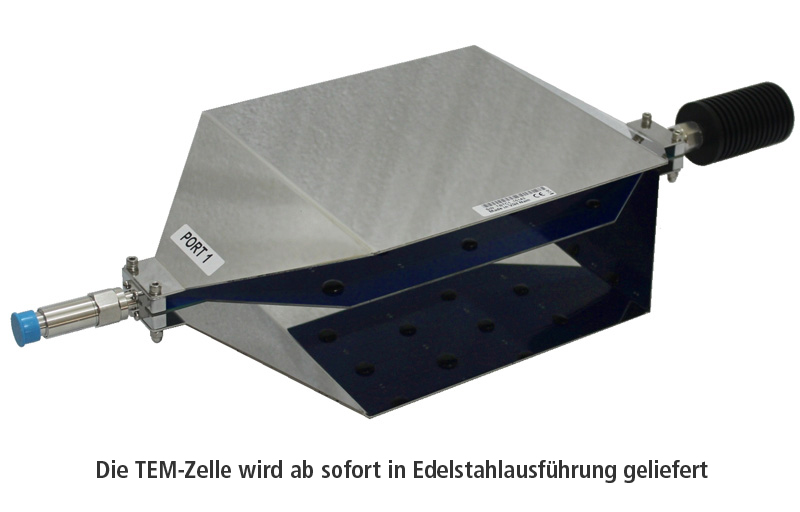

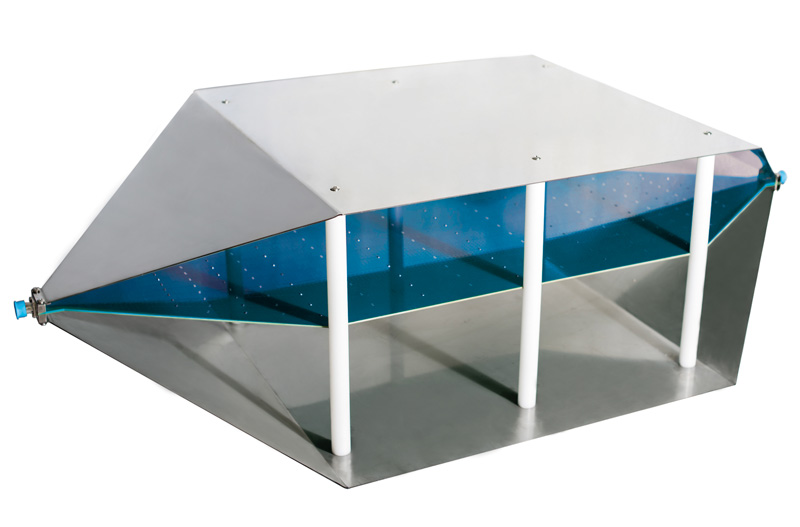

TEM-Zelle zur einfachen und kostengünstigen Messung von Störabstrahlung und Störfestigkeit Wozu eine TEM-Zelle? Eine TEM-Zelle (Transverse ElectroMagnetic Cell) dient der Aufnahme von Prüfobjekten zur Messung und Prüfung der Störabstrahlung bzw. Störfestigkeit elektronischer Geräte. Üblicherweise wird die Störabstrahlung in reflexionsfreien Räumen gemessen und die Störsignale mit Hilfe von Antennen aufgefangen. Aufgrund von Bandbreiten-Begrenzungen werden verschiedene Antennen benötigt um den kompletten Frequenzbereich abzudecken. Desweiteren braucht man viel Platz und die Kosten der Ausrüstung für einen standardkonformen Aufbau sind enorm. Nötig ist ein bezahlbarer Laboraufbau zur Messung der Störabstrahlung im eigenen Labor vor der Abnahme im EMV-Testhaus. Die handlichen TEM-Zellen von Tekbox decken den gesamten Frequenzbereich bis 2 GHz ab und sind auch für Frequenzen darüberhinaus geeignet. In Verbindung mit einem Spektrumanalysator können Produkte vor und nach EMV-relevanten Modifikationen getestet werden. Der Testaufbau mit einer TEM-Zelle liefert wertvolle Hinweise, ob das Design grobe Mängel im Hinblick auf abgestrahlte Störsignale hat. Der Ingenieur kann deutlich erkennen ob seine Änderungen das EMV-Verhalten verschlechtert oder verbessert haben. Vorteile der TEM-Zelle von Tekbox: Die TBTC3 ist eine sog. „offene TEM-Zelle“, da sie keine Seitenwände hat um das Platzieren des DUT (Device-Under-Test) zu erleichtern. Störstrahlung von außen kann zwar in die Zelle eindringen, ist aber durch eine Messung des Ausgangssignals der Zelle bei ausgeschaltetem DUT leicht identifizierbar und kann so im Messergebnis berücksichtigt werden. Eine TEM-Zelle besteht aus einem Septum, der leitenden Ebene in der Mitte und Außenwänden, die mit Masse verbunden sind. Die Geometrie ist so bemessen, dass sich eine Impedanz von 50 Ω ergibt. Das DUT wird zwischen die untere Wand (Boden) und Septum gelegt. Die TBTC3 von Tekbox bietet einen besseren Frequenzgang als Standard-TEM-Zellen gleicher Größe. TEM-Zellen leiden bei höheren Frequenzen an unerwünschten Schwingungsmoden, welche die nutzbare Bandbreite einschränken. Ein herausragendes Design-Feature der Tekbox TEM-Zellen ist die Implementierung eines Widerstandes senkrecht zur Ausbreitungsrichtung der Welle. Moden höherer Ordnung und Resonanzen werden wirkungsvoll unterdrückt. Die TEM-Zelle wird zusammen mit einem 50Ω/25W HF-Abschlusswiderstand und einem DC-Blocker geliefert um den Eingang des Spektrumanalysators oder HF-Empfängers zu schützen. Technische Daten: TEM-Zelle TBTC3 Abmessung (L x B x H): 1038 x 501 x 305 mm Rechteckige Fläche unter dem Septum: 360 x 480 mm Septumhöhe: 150 mm Maximal-Volumen des Prüflings (L x B x H): 300 x 300 x 100 mm Anschlüsse TEM-Zelle: N-Buchsen Nominelle Zellenimpedanz: 50 Ω Wellenwiderstand: 377 Ω Maximale HF-Eingangsleistung: 25 W Rückflussdämpfung* S11: bis zu 700 MHz < -16 dB Einfügedämpfung* S21: bis zu 730 MHz: < 3 dB DC-Blocker 50V-6GHz-N Anschlüsse: N-Stecker/Buchse Nominelle Impedanz: 50 Ω Max. HF-Dauer-Leistung: 25 W (limitiert durch die Belastbarkeit des mitgelieferten 50 Ω Abschlusswiderstands) Max. HF-Dauer-Spannung: 50 VRMS Frequenz: 500 kHz bis 6 GHz Stehwellenverhältnis: ≤1,2 Einfügedämpfung DC-Blocker: Frequenz [MHz] 0,3 0,7 1 10 100 1000 3000 Einfügedämpfung [dB] 7,5 3 1,5 0,02 0,02 0,06 0,2 HF-Abschlusswiderstand 50Ω-3GHz-25W-N Anschluss: N-Stecker Nominelle Impedanz: 50 Ω Max. HF-Dauer-Leistung: 25 W Frequenz: DC bis 3 GHz Stehwellenverhältnis: ≤1,2 Intermodulationsprodukt 3. Ordnung : ≤120 dBc Inkl.: DC-Blocker (N-Stecker/Buchse), HF-Abschlusswiderstand (N-Stecker), Koaxial-Kabel N-Stecker auf N-Stecker (1 m). * Jeder TEM-Zelle liegt ein Messprotokoll (Plot) für Rückflussdämpfung S11 und Einfügedämpfung S21 bei.

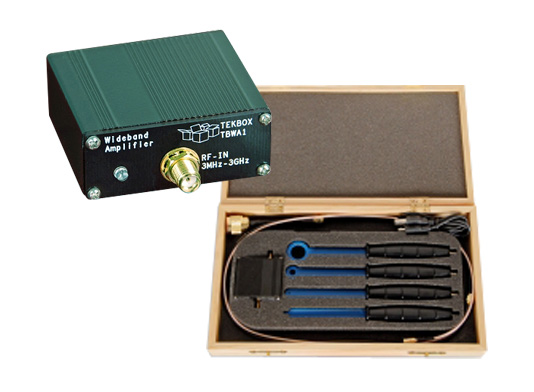

Tekbox TBPS01 EMV Nahfeldsonden Set inkl. 20 dB Breitbandverstärker Die Nahfeldsonden H20, H10, H5 und E5 erfassen Strahlungsemmissionen bei der EMV Vorabkonformitätsprüfung. Sie dienen dazu abgestrahlte Störungen im Nahfeld von elektronischen Baugruppen zu lokalisieren. Die Sonden werden normalerweise an einen Spektrumanalysator angeschlossen. Durch Scannen der Sonde über die Oberfläche einer Leiterplattenbaugruppe oder eines PCB-Gehäuses werden schnell Orte identifiziert, die elektromagnetische Strahlung emittieren. Durch den Wechsel zu einer Sonde mit kleinerer Größe kann die Entstehung der Emissionen weiter eingegrenzt werden. Zusätzliche Anwendungen sind HF-Immunitätstests, bei denen ein HF-Signal in die Sonde eingespeist und in potenziell anfällige Schaltungsabschnitte abgestrahlt wird: Darüber hinaus können die Sonden im Bereich der Reparatur oder des Debuggens verwendet werden, um Probleme in HF-Signalketten durch kontaktlose Messung des HF-Signals aufzuspüren Ebenen. Eine weitere Anwendung ist die nicht-invasive Messung von HF-Bausteinen wie Modulatoren oder Oszillatoren. Frequenz, Phasenrauschen und Spektralkomponenten können in Verbindung mit einem rauscharmen Vorverstärker gemessen werden. Der Breitbandverstärker TBWA1 / 20dB wird zwischen der EMV-Sonde und dem Spektrumanalysator angeschlossen, um den Dynamikbereich der Messungen zu erhöhen. Lieferumfang: H20, H10, H5, E5, 75cm SMB / SMA Kabel, TBWA1 / 20dB, Messdiagramme

Tekbox TBPS01 EMV Nahfeldsonden Set inkl. 40 dB Breitbandverstärker Die Nahfeldsonden H20, H10, H5 und E5 erfassen Strahlungsemmissionen bei der EMV Vorabkonformitätsprüfung. Sie dienen dazu abgestrahlte Störungen im Nahfeld von elektronischen Baugruppen zu lokalisieren. Die Sonden werden normalerweise an einen Spektrumanalysator angeschlossen. Durch Scannen der Sonde über die Oberfläche einer Leiterplattenbaugruppe oder eines PCB-Gehäuses werden schnell Orte identifiziert, die elektromagnetische Strahlung emittieren. Durch den Wechsel zu einer Sonde mit kleinerer Größe kann die Entstehung der Emissionen weiter eingegrenzt werden. Zusätzliche Anwendungen sind HF-Immunitätstests, bei denen ein HF-Signal in die Sonde eingespeist und in potenziell anfällige Schaltungsabschnitte abgestrahlt wird: Darüber hinaus können die Sonden im Bereich der Reparatur oder des Debuggens verwendet werden, um Probleme in HF-Signalketten durch kontaktlose Messung des HF-Signals aufzuspüren Ebenen. Eine weitere Anwendung ist die nicht-invasive Messung von HF-Bausteinen wie Modulatoren oder Oszillatoren. Frequenz, Phasenrauschen und Spektralkomponenten können in Verbindung mit einem rauscharmen Vorverstärker gemessen werden. Der Breitbandverstärker TBWA2 / 40dB wird zwischen der EMV-Sonde und dem Spektrumanalysator angeschlossen, um den Dynamikbereich der Messungen zu erhöhen. Lieferumfang: H20, H10, H5, E5, 75cm SMB / SMA Kabel, TBWA2 / 40dB, Messdiagramme

Rackmount kit for two intruments , compatible with the SDG800, SDG1000 ,SDG1000X,SDG2000X,SDG5000 and SDG6000X series function generator and SDM3045X, SDM3055, SDM3065X digital multimeter****Bestellung nur Auftragsbezogen, NICHT Stornierbar****

DC-Block 50V-6GHz-N Anschlüsse: N-Stecker/Buchse Nennimpedanz: 50 Ohm Maximale kontinuierliche HF-Leistung: 2 W Maximale kontinuierliche HF-Spannung: 50 V RMS Frequenz: 500 kHz bis 6 GHz

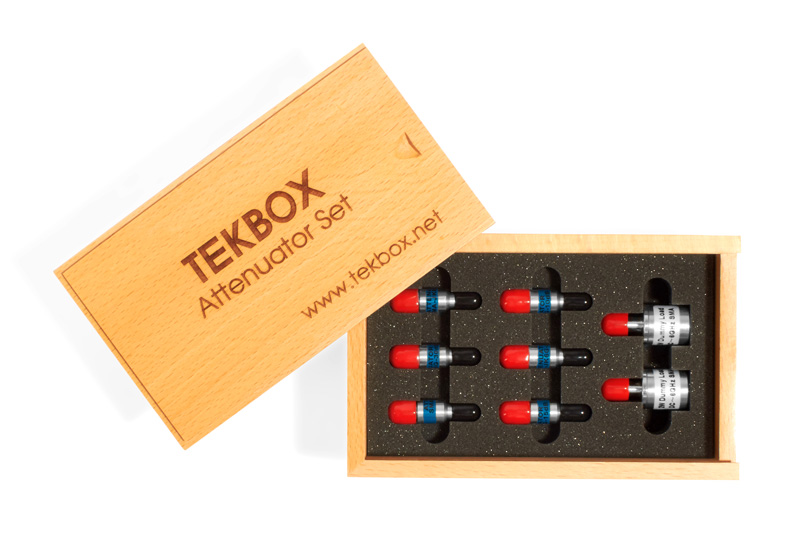

TBAS2 SMA Abschwächer/Termination Set Das TBAS2 RF SMA Abschwächer/Abschlussset besteht aus einem 3dB, 6dB, 10dB, 15dB, 20dB und 30dB SMA Abschwächer in einer Buchenholzbox. Außerdem enthält es zwei SMA 50 Ohm Anschlüsse. 6 x 1 Watt Abschwächer mit SMA-Anschluss: 3 dB Abschwächer, Toleranz: ±0,5 dB 6 dB Abschwächer, Toleranz: ±0,5 dB 10 dB Abschwächer, Toleranz: ±0,5 dB 15 dB Abschwächer, Toleranz: ±0,5 dB 20 dB Abschwächer, Toleranz: ±0,8 dB 30 dB Abschwächer, Toleranz: ±0,8 dB Frequenzbereich: DC..6 GHz, VSWR <1,2 Belastbarkeit: 2 W bei -55 bis 70°C Anschlüsse: SMA-Stecker auf SMA-Buchse (bidirektional) 2 x Abschlusswiderstand (Terminator): Widerstandswert: 50 Ω Frequenzbereich: DC..6 GHz, VSWR <1,1 Belastbarkeit: 1 W bei -55 bis 70°C Anschluss: SMA-Stecker

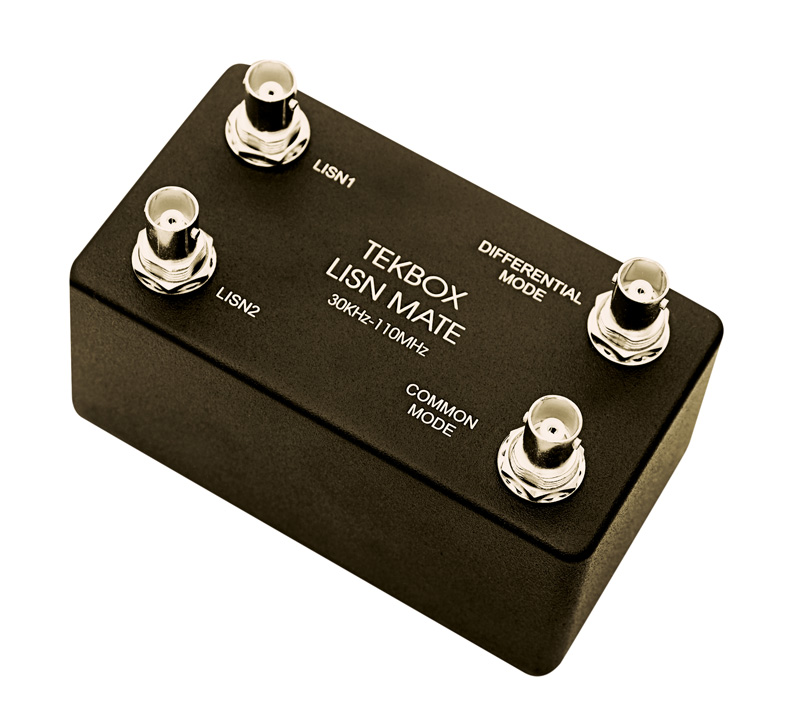

LISN-Mate erlaubt die Unterscheidung von differentieller Störung und Gleichtakt-Störung. Der sog. LISN-Mate TBLM1 ist ein passives Zusatzgerät für LISNs, welches das leitungsgebundene Störsignal in seine Gleichtakt- und differentielle Komponente aufsplittet. Der LISN-Mate wird an den HF-Ausgang der LISN in der positiven Versorgungsleitung (LISN 1) angeschlossen und an den HF-Ausgang der zweiten LISN in der negativen Versorgungsleitung (LISN 2). Das leitungsgebundene Störsignal am Ausgang der LISN ist stets die Summe aus Gleichtakt-Störung und differentiellem Störsignal. Der LISN-Mate splittet nun die beiden Störkomponenten auf, sodass diese an den beiden BNC-Buchsen "Differential Mode" bzw. "Common Mode" getrennt gemessen werden können. Es ist darauf zu achten, dass die Verbindungskabel zwischen den beiden LISNs und der LISN-Mate in Länge und Aufbau identisch sind und eine sehr gute HF-Abschirmung aufweisen. Mit der TBLM1 ist eine effiziente Fehlersuche bei der Störungsbehebung von EMI-Filtern in der Stromversorgung möglich. Sobald die dominante Störkomponente bestimmt ist, können die störenden Filterkomponenten leichter identifiziert und gezielt optimiert werden. Dies spart Zeit und Kosten. Features Frequenzbereich: 30 kHz…110 MHz HF-Pegel an den BNC-Ports: max. 27 dBm Gleichstrom an den BNC-Ports: max. 30 mA Lieferumfang LISN-Mate TBLM1 inkl. 2 x Koaxialkabel (RG-223) von BNC-Stecker auf BNC-Stecker (Länge: 0,35 m).

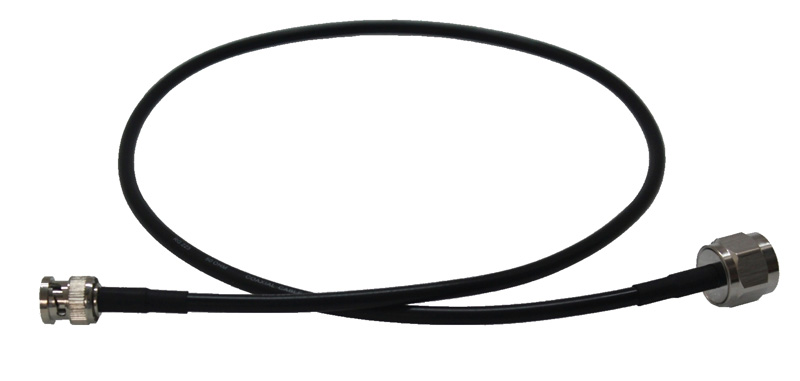

RG-58 / 50 Ω Koaxialkabel, N-Stecker <> BNC-Stecker, 75cm Koaxialkabel (RG-58 / 50 Ω) N-Stecker auf BNC-Stecker Länge: 75 cm Dämpfung bei 100 MHz: 15,1 dB/100 m

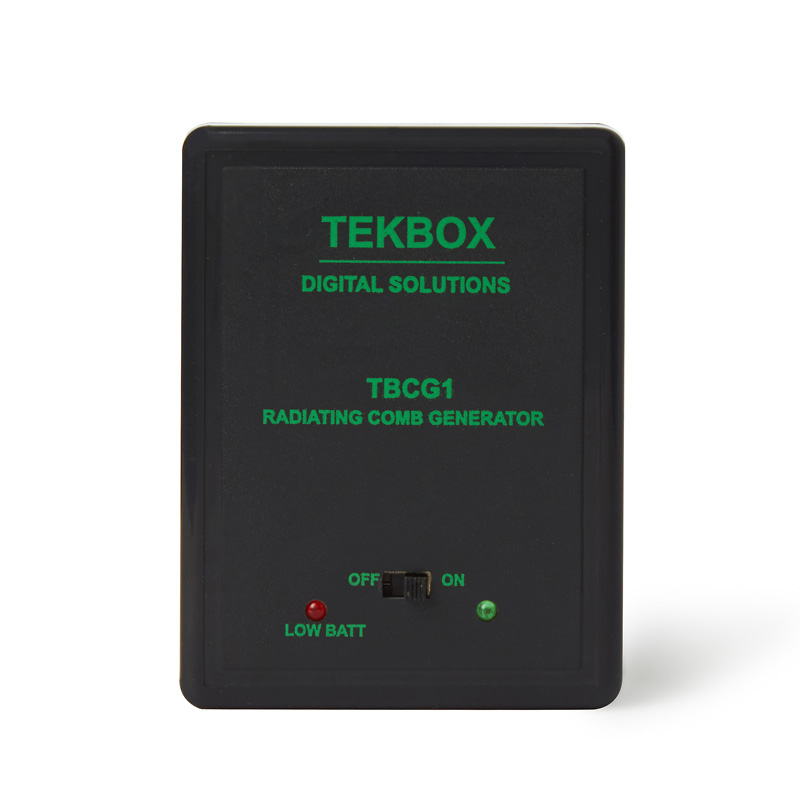

Der TBCG1 ist ein aktiv abstrahlender Kamm-Generator mit integrierter Antenne. Er sendet ein spezifiziertes Frequenzkamm-Spektrum bis 6 GHz aus. Der TBCG1 ist konzipiert als grobe Referenz im Rahmen von Tests auf Störaussendung im reflexionsfreien Raum, TEM/GTEM-Zellen, Schirmzelten, etc. Durch seine hohe Anzahl äquidistanter Moden lassen sich bei einem Modenabstand von 100 MHz beispielsweise TEM-Zellen leicht vermessen. Das kompakte Gerät wird von einer 9V-Batterie versorgt und ist somit sehr flexibel einsetzbar. Grundfrequenz: 100 MHz Spezifiziertes Kamm-Spektrum: 100 MHz..6 GHz Toleranz: ±2,5 dB Versorgung: 9V-Block (PP3), Alkali-Batterie Stromaufnahme: 175 mA Abmessungen: 80 mm x 61 mm x 27 mm Gewicht inkl. Batterie: 76 g Warnhinweis: Der TBCG1 strahlt über ein weites Spektrum ab, das die Grenzwerte in den CISPR-Standards für ausgesendete Störstrahlung deutlich übersteigt. Verwenden Sie das Gerät nur in einer geschirmten Umgebung um Störungen anderer elektronischer Geräte zu vermeiden. Schalten Sie das Gerät unmittelbar nach Nutzung wieder aus um einen übermäßigen Batterieentleerung zu vermeiden (ION = 175 mA). Lieferumfang: Kamm-Generator (9 V Blockbatterie muss getrennt bestellt werden, siehe Zubehör).

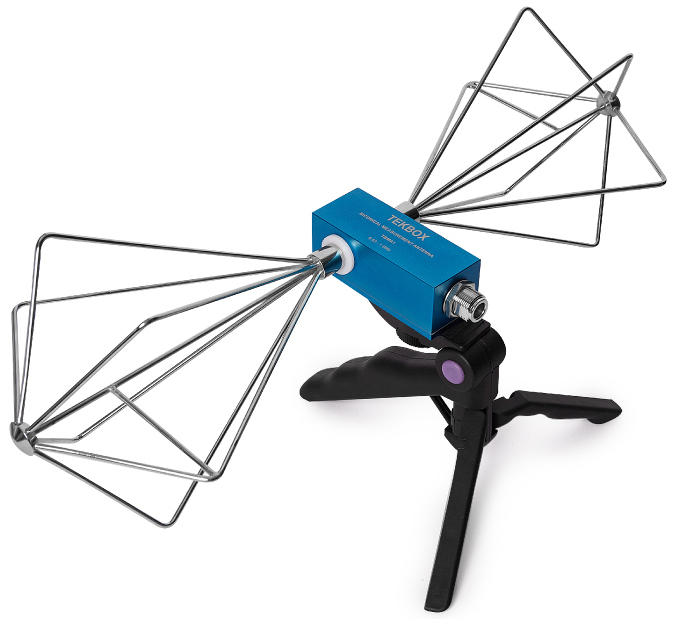

Bikonische Antenne TBMA1 Die TBMA1 ist eine kleine, leichte, breitbandige bikonische Messantenne. Mit ihrem moderaten Preis ist sie ideal für EMV-Vorkonformitätstests mit gestrahltem Rauschen und zur Erzeugung definierter Feldstärken. Sie ist von 30 MHz bis 1 GHz charakterisiert und hat eine Richtcharakteristik ähnlich einem Dipol. Die TBMA1 wird in einem Aluminiumkoffer zusammen mit einem "Pistolengriff"-Stativ geliefert. Ein ¼"-Standardgewinde erleichtert den Anschluss an die meisten Standardstative. Die Elemente sind korrosionsbeständig und konstruktiv gegen Verdrehung gesichert. Sie werden über einen Breitband-Balun mit einer Belastbarkeit von 2 W gespeist. Außerdem sind sie gegen statische Aufladung geschützt. SPEZIFIKATIONEN     Typ: passiv bikonisch     Frequenzbereich: 30 MHz - 1000MHz     Nominale Impedanz: 50 Ω     Maximale kontinuierliche RF-Eingangsleistung: 2 W     Anschluss: N-Typ Buchse     Isotroper Gewinn: -42,15 ... 1,78 dBi     Antennenfaktor: 16,30 ... 41,91 dB/m     Spannungs-Stehwellen-Verhältnis (VSWR) Max < 2,8     Länge: 430 mm (17") Spitze-zu-Spitze     Durchmesser: 160 mm (6,3")     Tiefe: 163 mm (6,4") einschließlich Gehäuse     Gewicht: 0,46 kg (1.01 lbs)     Stativadapter Gewindegröße: ¼"

TEM-Zelle zur einfachen und kostengünstigen Messung von Störabstrahlung und Störfestigkeit Wozu eine TEM-Zelle? Eine TEM-Zelle (Transverse ElectroMagnetic Cell) dient der Aufnahme von Prüfobjekten zur Messung und Prüfung der Störabstrahlung bzw. Störfestigkeit elektronischer Geräte. Üblicherweise wird die Störabstrahlung in reflexionsfreien Räumen gemessen und die Störsignale mit Hilfe von Antennen aufgefangen. Aufgrund von Bandbreiten-Begrenzungen werden verschiedene Antennen benötigt um den kompletten Frequenzbereich abzudecken. Desweiteren braucht man viel Platz und die Kosten der Ausrüstung für einen standardkonformen Aufbau sind enorm. Nötig ist ein bezahlbarer Laboraufbau zur Messung der Störabstrahlung im eigenen Labor vor der Abnahme im EMV-Testhaus. Die handlichen TEM-Zellen von Tekbox decken den gesamten Frequenzbereich bis 2 GHz ab und sind auch für Frequenzen darüberhinaus geeignet. In Verbindung mit einem Spektrumanalysator können Produkte vor und nach EMV-relevanten Modifikationen getestet werden. Der Testaufbau mit einer TEM-Zelle liefert wertvolle Hinweise, ob das Design grobe Mängel im Hinblick auf abgestrahlte Störsignale hat. Der Ingenieur kann deutlich erkennen ob seine Änderungen das EMV-Verhalten verschlechtert oder verbessert haben. Vorteile der TEM-Zelle von Tekbox: Die TBTC1 ist eine sog. „offene TEM-Zelle“, da sie keine Seitenwände hat um das Platzieren des DUT (Device-Under-Test) zu erleichtern. Störstrahlung von außen kann zwar in die Zelle eindringen, ist aber durch eine Messung des Ausgangssignals der Zelle bei ausgeschaltetem DUT leicht identifizierbar und kann so im Messergebnis berücksichtigt werden. Eine TEM-Zelle besteht aus einem Septum, der leitenden Ebene in der Mitte und Außenwänden, die mit Masse verbunden sind. Die Geometrie ist so bemessen, dass sich eine Impedanz von 50 Ω ergibt. Das DUT wird zwischen die untere Wand (Boden) und Septum gelegt. Die TBTC1 von Tekbox bietet einAbmen besseren Frequenzgang als Standard-TEM-Zellen gleicher Größe. TEM-Zellen leiden bei höheren Frequenzen an unerwünschten Schwingungsmoden, welche die nutzbare Bandbreite einschränken. Ein herausragendes Design-Feature der Tekbox TEM-Zellen ist die Implementierung eines Widerstandes senkrecht zur Ausbreitungsrichtung der Welle. Moden höherer Ordnung und Resonanzen werden wirkungsvoll unterdrückt. Die TEM-Zelle wird zusammen mit einem 50Ω/25W HF-Abschlusswiderstand und einem DC-Blocker geliefert um den Eingang des Spektrumanalysators oder HF-Empfängers zu schützen. Technische Daten: TEM-Zelle TBTC1 Abmessung (L x B x H): 390 x 200 x 108 mm Rechteckige Fläche unter dem Septum: 190 x 130 mm Septumhöhe: 50 mm Maximal-Volumen des Prüflings (L x B x H): 120 x 120 x 40 mm Anschlüsse TEM-Zelle: N-Buchsen Nominelle Zellenimpedanz: 50 Ω Wellenwiderstand: 377 Ω Maximale HF-Eingangsleistung: 25 W Rückflussdämpfung* S11: bis zu 1,2 GHz: < -20 dB, bis zu 2,1 GHz: < -17 dB, bis zu 3 GHz: < -14 dB Einfügedämpfung* S21: bis zu 1,4 GHz: < 1 dB, bis zu 2,1 GHz: < 3 dB, bis zu 3 GHz: < 6 dB DC-Blocker 50V-6GHz-N Anschlüsse: N-Stecker/Buchse Nominelle Impedanz: 50 Ω Max. HF-Dauer-Leistung: 2 W Max. HF-Dauer-Spannung: 50 VRMS Frequenz: 500 kHz bis 6 GHz Stehwellenverhältnis: ≤1,2 Einfügedämpfung DC-Blocker: Frequenz [MHz] 0,3 0,7 1 10 100 1000 3000 Einfügedämpfung [dB] 7,5 3 1,5 0,02 0,02 0,06 0,2 HF-Abschlusswiderstand 50Ω-3GHz-25W-N Anschluss: N-Stecker Nominelle Impedanz: 50 Ω Max. HF-Dauer-Leistung: 25 W Frequenz: DC bis 3 GHz Stehwellenverhältnis: ≤1,2 Intermodulationsprodukt 3. Ordnung : ≤120 dBc Inkl.: DC-Blocker (N-Stecker/Buchse), HF-Abschlusswiderstand (N-Stecker), Koaxial-Kabel N-Stecker auf N-Stecker (1 m). * Jeder TEM-Zelle liegt ein Messprotokoll (Plot) für Rückflussdämpfung S11 und Einfügedämpfung S21 bei.

Rackmount kit is designed for use with only one instrument, is compatible with the SDS2000 series Oscilloscope****Bestellung nur Auftragsbezogen, NICHT Stornierbar****

CEE / IEC60309, 3L+N+PE, 32A, female cable connector

Software license for resale - no copyright transfer 100 kHz~3.6/ 7.5 GHz independent source, -40 dBm ~ 0 dBm (SW)****Bestellung nur Auftragsbezogen, NICHT Stornierbar****

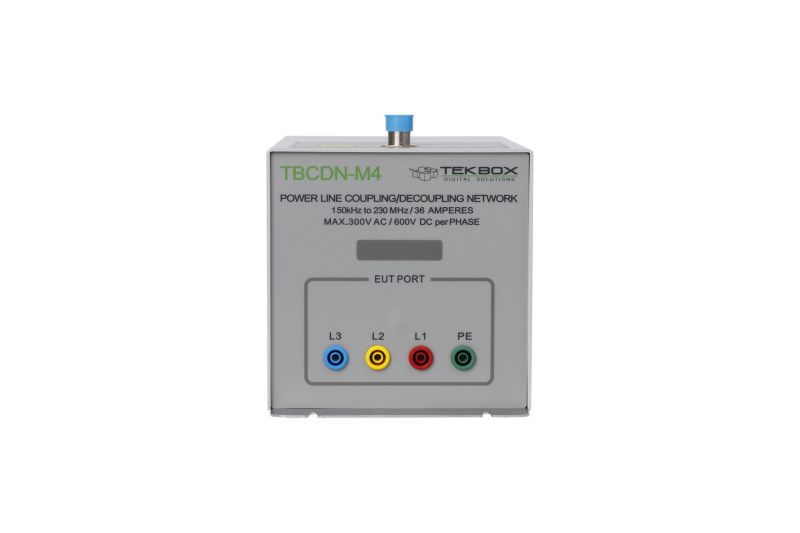

TBCDN-M4 KOPPELN VON ENTKOPPLUNGSNETZEN M4 Das TBCDN-M4 ist ein Kopplungs-Entkopplungs-Netzwerk zur leitungsgebundenen Störfestigkeitsprüfung nach IEC 61000-4-6. Der TBCDN-M4 entspricht der IEC 61000-4-6 Annex D2. Es wurde entwickelt, um Gleichtaktstörsignale im Frequenzbereich von 150 kHz bis 230 MHz in ungeschirmte AC- und DC-Stromversorgungsleitungen einzuspeisen. SPEZIFIKATIONEN Maximale Versorgungsspannung: 300V AC, 600V DC Maximaler Strom: 36A Frequenzbereich: 150 kHz - 230 MHz Maximale HF-Eingangsleistung: 6,5 W CW Maximale HF-Eingangsspannung: 32 V Gleichtaktimpedanz: 150 kHz - 24 MHz: 150 Ω 20 Ω 24 MHz - 80 MHz: 150 Ω + 60 Ω / - 45 Ω 80 MHz - 230 MHz: 150 Ω 60 Ω Verhältnis der Spannungsteilung: 150 kHz - 80 MHz: 9,5 dB 1 dB 80 MHz - 230 MHz: 9,5 dB + 3 dB / - 2 dB HF-Eingang: N - weiblich EUT / AE Anschlüsse: 4 mm Bananen-Sicherungsbuchsen, 4mm Steckplätze in Grundplatte für GND-Anschluss Gehäusematerial: pulverbeschichtetes Aluminium, Edelstahl-Grundplatte Inklusive: individuelles Prüfprotokoll mit Spannungsteilungsverhältnis und Gleichtaktimpedanz Optionales Zubehör: 30mm Adapterplatte mit Kurzschlussleisten und BNC-Stecker 50 Ω auf 150 Ω N-Stecker auf N-Buchse Adapter Kalibrierset - TBCDN-M4-AP

Software license for resale - no copyright transfer Upgrade frequency output range from 13.6 GHz to 20 GHz****Bestellung nur Auftragsbezogen, NICHT Stornierbar****

9 kHz ~ 26.5 GHz; RBW 1 Hz ~ 10 MHz; DANL -165 dBm/Hz; SSB <-105 dBc/Hz; RTSA BW up to 40 MHz(option)****Bestellung nur Auftragsbezogen, NICHT Stornierbar****

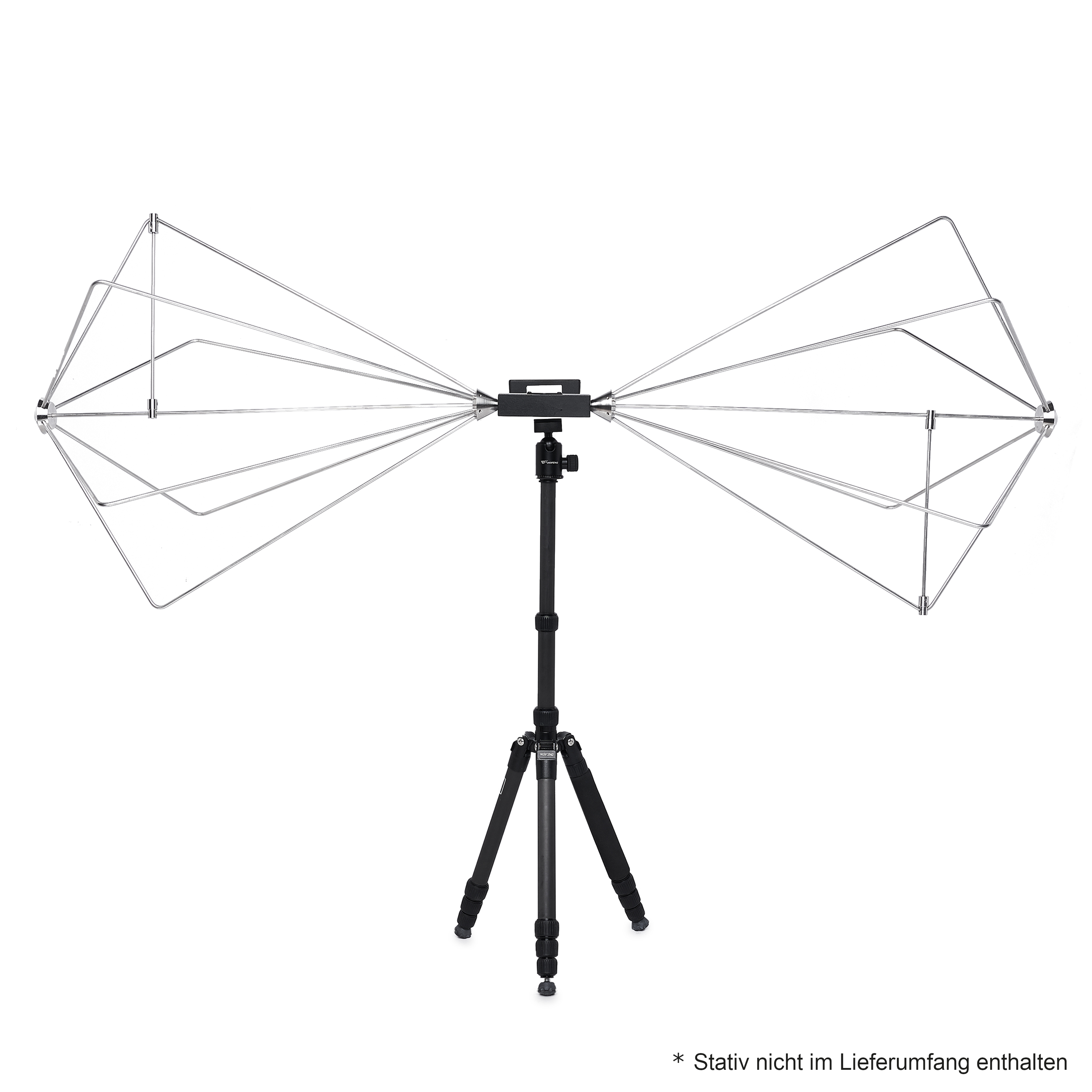

TBMA2 Bikonische Antenne Die TBMA2 ist eine bikonische Messantenne für EMV-Störaussendungsprüfungen und zur Erzeugung definierter Feldstärken. Mit ihrem erschwinglichen Preis ist sie eine ausgezeichnete Wahl für jedes Labor, das in seinem Haus Prüfungen vor der Erfüllung der Anforderungen durchführt. Sie ist für einen Frequenzbereich von 30 MHz bis 300 MHz geeignet und hat eine Richtcharakteristik ähnlich der einer Dipolantenne. Die TBMA2 wird mit einer POM-Halterung mit einem ¼"-Gewindeeinsatz zur Montage der Antenne auf Standardstativen geliefert. Die TBMA2-Strahlerelemente bestehen aus Edelstahlteilen, um die Nachteile der Kontaktdegeneration im Laufe der Zeit zu vermeiden, die bei nicht geschweißten Designs mit Aluminium auftreten. Die Strahlerelemente sind nicht geschweißt, sondern mit Madenschrauben befestigt, was eine einfache Montage/Demontage ermöglicht und die Antenne leicht lagerbar und transportabel macht. Die Antennenelemente werden über einen 1:4-Balun mit einer Belastbarkeit von 100 W gespeist. SPEZIFIKATIONEN     Typ: passiv bikonisch     Frequenzbereich: 30 MHz- 300 MHz     Nennimpedanz: 50 Ω     Balun: 1:4     Maximale kontinuierliche RF-Eingangsleistung: 100 W     Anschluss: N-Typ Buchse     Isotrope Verstärkung: -12,51 bis 0,55, siehe Abbildung 2 und Tabelle 1     Antennenfaktor: 10,8 bis 26,3, siehe Abbildung 3 und Tabelle 1     Spannungs-Stehwellen-Verhältnis (VSWR): 1,05 bis 38,05, siehe Abbildung 4 und Abbildung 5     Prüfnormen: FCC, CISPR, SAE, RTCA-DO-160, Mil STD-461, usw.     Länge: 138,7 cm (54,6 ") Spitze     Durchmesser: 54,2 cm (21,3")     Tiefe: 80,3 cm (31,6") einschließlich Balun     Gewicht eines Strahlerelements: 1,28 kg (2.82 lbs)     Gewicht der Halterung/Balun: 0,96 kg (2.12 lbs)

1-phase mains power cable, 16A, 1.5 m length, CEE / IEC60309, Schuko

Software license for resale - no copyright transfer CAN FD trigger & decode (software)****Bestellung nur Auftragsbezogen, NICHT Stornierbar****
