Produktinformationen "DRAGINO · Gateway · LoRa · Indoor Gateway · LG308-868 ( Ohne 4G/LTE)"

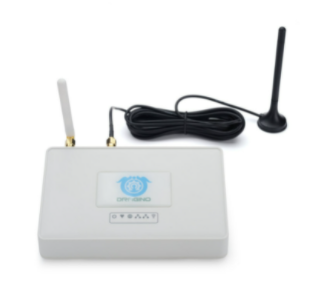

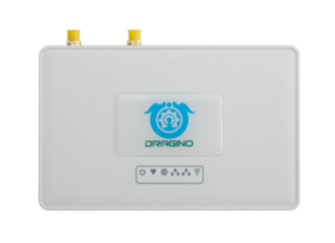

DRAGINO LG308-868 Indoor Gateway

LG308-868 ( ohne 4G/LTE )

Überblick

Das LG308 ist ein Open Source LoRaWAN Pico Gateway. Es ermöglicht die Verbindung von LoRa-Wireless-Netzwerken mit einem IP-Netzwerk über WiFi, Ethernet oder 3G/4G-Mobilfunk über ein optionales LTE-Modul. Mit LoRa Wireless können Benutzer Daten senden und extrem große Reichweiten bei niedrigen Datenraten erreichen.

Das LG308 verwendet Semtech Packet Forwarder und ist vollständig kompatibel mit dem LoRaWAN-Protokoll. Es enthält einen SX1301 LoRa-Konzentrator und 2 x SX1257, die 10 programmierbare parallele Demodulationspfade bereitstellen.

Das LG308 verfügt über vorkonfigurierte Standard-LoRaWAN-Frequenzbänder, die für verschiedene Länder verwendet werden können. Der Benutzer kann die Frequenzbänder auch für die Verwendung in seinem eigenen LoRa-Netzwerk anpassen.

LG308 hat optional einen eingebauten LoRaWAN-Server. Systemintegratoren können ihn verwenden, um ihn in ihren bestehenden IoT-Service zu integrieren, ohne einen eigenen LoRaWAN-Server einzurichten oder einen LoRaWAN-Service eines Drittanbieters zu nutzen.

Eigenschaften

Open-Source-System OpenWrt
Verwaltet über Web-GUI, SSH über LAN oder WiFi
Internetverbindung über LAN, WiFi, oder 3G/4G über optionales LTE-Modul
Emuliert 49x LoRa-Demodulatoren
LoRaWAN-Gateway
10 programmierbare parallele Demodulationspfade

Anwendungsbereich

Intelligente Gebäude und Hausautomation
Logistik und Lieferkettenmanagement
Intelligente Messtechnik
Intelligente Landwirtschaft
Intelligente Städte
Intelligente Fabrik

Technische Daten

LoRa Spezifikation

1 x SX1301 + 2 x 1257 LoRa Tranceiver

Allgemeine Spezifikation

10M/100M RJ45-Anschlüsse x 2
1 x 2.4G WiFi (802.11 bgn)
1 x USB-Host-Anschluss
1 x Mini-PCIe Schnittstelle
Stromeingang: 12v, 1A

Zelluläres 4G LTE (optional)

Quectel EC25 LTE-Modul (Klicken Sie auf den Link, um das richtige Modell für Ihre Region zu finden)
Micro-SIM-Steckplatz
Interne 4G-Antenne + externe 4G-Aufkleber-Antenne.
Bis zu 100Mbps Downlink und 50Mbps Uplink Datenraten
Weltweite LTE, UMTS/HSPA+ und GSM/GPRS/EDGE-Abdeckung
MIMO-Technologie erfüllt die Anforderungen an Datenrate und Verbindungssicherheit in drahtlosen Modem-Kommunikationssystemen

Handbuch Englisch
