DALI Controller

Dali Dimmer , 4 Adressen, 4 unabhängige Kanäle verwendbar als Kontroller für einfarbige LED-Lampen oder LED Streifen oder RGB oder RGB-W Input: 12-36VDC Output: 4*5A, 4x(60-180)W Maße: 179x46x22mm Betriebstemperatur: -10°C - +60°C Schutzklasse: IP20 DALI (Digital Addressable Lighting Interface)

MiBoxer DL-X – DALI 5-in-1 LED Controller (DT8) Der MiBoxer DL-X ist ein DALI-2 LED-Controller (DT8) für Konstantspannungs-LEDs im Bereich 12–24V DC. Er unterstützt fünf Ausgangsmodi und ermöglicht die Steuerung von Helligkeit, Farbe und Farbtemperatur über DALI-Bus oder Push-Dimmfunktion. Funktionen DALI-2 Standard gemäß IEC62386-102 / 207 / 209 Unterstützt DT8 (TC, xy-Koordinaten, RGBWAF / RGB-CCT) 5 Ausgabemodi: Single Color / Dual White (CCT) / RGB / RGBW / RGB+CCT 16 Millionen Farben (RGB-Modus) Helligkeit und Farbtemperatur einstellbar Steuerung über DALI-Signal oder Push-Dimming Technische Daten Modell DL-X Produkttyp DALI 5-in-1 LED Controller (DT8) Eingangsspannung 12–24V DC Max. Gesamtstrom 20A Eingangssignal DALI oder Push-Dimming DALI Standard IEC62386-102 / 207 / 209 (DT8) Arbeitstemperatur -10°C bis +40°C Schutzart IP20 Einsatzbereiche Gewerbliche und industrielle DALI-Installationen Hotel- und Objektbeleuchtung Büro- und Konferenzräume Wohnraumbeleuchtung mit DALI-Steuerung

DALI Controller der EOS 07 Series für RGB-WW Produkte wie LED Streifen, RGB-WW Straherl oder ähnliches 1. DT8 version 5 channels for RGBWW 5ch dimmer 2. DC version, 12-24VDC, 5ch x 5A, constant voltage 3. Overcurrent / overheat protection applied"     The RGBWW Controller is a 5 channel constant voltage RGBWA DT8 DALI dimmer that complies to the latest IEC 62386-209:2011 standard and supports DT8 device commands. All output channels R, G, B, W and Amber of this device is controlled via a single DALI address and it is compatible with universal DALI master controllers that supports DT8 commands. DT8 commands enable easy RGB color adjusting. DALI address can be manually assigned and displayed via digital display. It is configurable via DALI software tool and DALI USB interface. Key Features DALI certified TÜV CE certified RGBWA DT8 DALI Dimmer with RGB Color Control Complies to the latest IEC 62386-209:2011 standard 5 channels constant voltage output controlled via a single DALI address R, G, B, W and Amber 5 channels output Control of five PWM outputs R, G, B, W and A via DALI DT8 color type RGBWA. Color control as defined in the DALI specification for device type 8, color type RGBWA. Compatible with universal DALI master controllers that supports DT8 commands DALI address can be manually assigned and displayed via digital display Configurable via DALI software tool and DALI USB interface

Universal DALI Controller DAP-04 DALI -> 0-10V (4 Adressen, 4 Ausgänge) für z.B. Mean Well HLG-xxx Eingang: 90~305VAC, 127~431VDC Ausgang: 4 Kanäle, 1~100% Dim Betriebstemperatur: -30°C bis +60°C LxBxH 165*45*23mm Anschluss über Schraubklemmen weitere Details entnehmen Sie bitte dem Datenblatt Der Anschluss Elektrischer Bauteile und Anlagen darf grundsätzlich nur von qualifizierten Fachpersonal vorgenommen werden!

DALI PWM Dimmer DALI oder 0-10V Dimmer oder TRIAC Dimmer (An und Abschnitt) oder Push Dim (Taster) oder 100k Ohm verwendbar als Dimmer für LED-Lampen/Strahler/Strips etc. Spannungsbereich: 12-48V Output: bis 24VDC 2x10A (max20A) / 48VDC 2x5A (max 10A) Dimmbar: Ja über DALI / 1-10V / 100k Ohm Potentiometer / Push-DIM / Phasenan- und Phasenabschnittsdimmer / Triac (Minimumlast 4 W) Betriebtemperatur: -10°C - +45°C Schutzklasse: IP20

Universal DALI Controller DAP-04-S01 DALI -> 0-10V (1 Adresse, 4 Ausgänge) für z.B. Mean Well HLG-xxx Eingang: 90~305VAC, 127~431VDC Ausgang: 4 Kanäle, 1~100% Dim aber nur 1 DALI-Adresse Betriebstemperatur: -30°C bis +60°C LxBxH 165*45*23mm Anschluss über Schraubklemmen weitere Details entnehmen Sie bitte dem Datenblatt Der Anschluss Elektrischer Bauteile und Anlagen darf grundsätzlich nur von qualifizierten Fachpersonal vorgenommen werden!

Stromversorung für den DALI Bus Input: 100-240VAC Output: 250mA Betriebtemperatur: -10°C - +60°C Schutzklasse: IP20 DALI (Digital Addressable Lighting Interface)

Dali slave, 1 bis 4 Adressen, 4 unabhängige Kanäle verwendbar als Kontroller für einfarbige LED-Lampen oder LED Streifen oder RGB oder RGB-W Input: 12-36VDC Output: 4*8A, 12V~384W, 24V~768W, 36V~1152W Maße: 179x46x22mm Betriebtemperatur: -10°C - +60°C Schutzklasse: IP20 DALI (Digital Addressable Lighting Interface)

(1) DT8 version 4 channels for CCT CW+WW dimmer (2) DC version, 12-36VDC, 4ch x 5A, constant voltage (3) Overcurrent / overheat protection applied

CBU-ASD smart-BCU 05-DALI-2CH-TW-SY - SYNERGY21 softbrand - DALI-Steuerung -siehe Datenblatt- baugleich CASAMBI CBU-ASD DALI 2CH TW / RADIUM smartBLUE Bluetooth Control Unit BCU DALI/2CH/TW (LMBA0025) für eine DALI Tuneable White-Leuchte Input: 220-240VAC, 50Hz, 0,6A Output: 220-240VAC, 50Hz, SSR on phase line Digital output: Standalone DALI Dimensions: 56,5 x 35,8 x 22,3 mm Protection: IP20 Built-in Class II

Dali dimmer, 1 Adresse, 4 Kanäle gleichzeitig verwendbar als Kontroller für einfarbige LED-Lampen oder LED Streifen Input: 12-36VDC Output: 4*5A, 4x(60-180)W Betriebstemperatur: -10°C - +60°C Schutzklasse: IP20 DALI (Digital Addressable Lighting Interface)

DALI Unterputz Wandtaster für 4 Gruppen mit 4 Tasteingängen DALI BUS powered Maße: 52x52x23mm Betriebtemperatur: -10°C - +50°C Schutzklasse: IP20 DALI (Digital Addressable Lighting Interface)

Dali switch, 1 Adresse, 1 Kanal gleichzeitig verwendbar als Kontroller für LED-Lampen/Strahler etc. Input: 100-240VAC Output: 5A, 500W Betriebtemperatur: -10°C - +60°C Schutzklasse: IP20 Maße: 170x58x29mm DALI (Digital Addressable Lighting Interface)

CBU-ASD smart-BCU 04-DALI-BC-SY - SYNERGY21 softbrand - DALI-Steuerung -siehe Datenblatt- baugleich CASAMBI CBU-ASD DALI BC Universal Broadcast / RADIUM smartBLUE Bluetooth Control Unit BCU DALI BC (LMBA0026) für eine oder mehrere DALI Leuchten Input: 220-240VAC, 50Hz, 0,6A Output: 220-240VAC, 50Hz, SSR on phase line Digital output: Standalone DALI Dimensions: 56,5 x 35,8 x 22,3 mm Protection: IP20 Built-in Class II

DALI Unterputz Wandtaster für 4 Szenen mit 4 Tasteingängen DALI BUS powered Maße: 52x52x23mm Betriebtemperatur: -10°C - +50°C Schutzklasse: IP20 DALI (Digital Addressable Lighting Interface)

MiBoxer DP3S – DALI 3-in-1 Touch Panel (DT8) Das MiBoxer DP3S ist ein DALI-kompatibles Touch-Panel zur Steuerung von Helligkeit, Dimmung und Farbe in bis zu vier Zonen. Geeignet für Beleuchtungssysteme mit DALI-Bus gemäß IEC62386 (DALI-2, DT8). Funktionen DALI-2 Standard gemäß IEC62386-102 / 207 / 209 DT8 Steuerung: Farbtemperatur (Tc), xy-Koordinaten, RGBWAF (RGB-CCT) 4-Zonen-Touch-Steuerung Helligkeit und Farbanpassung direkt über Touch-Panel Geringer Standby-Strom (<4 mA @ 16 V) Technische Daten Modell DP3S Produkt DALI 3-in-1 Touch Panel (DT8) Stromversorgung DALI Power DALI Standard IEC62386-102 / 207 / 209 Modulation DT8 (Tc, xy, RGBWAF/RGB-CCT) Standby-Strom <4 mA @ 16 V Arbeitstemperatur -10°C bis +40°C Schutzart IP20 Einsatzbereiche DALI-basierte Gewerbeinstallationen Hotel- und Objektbeleuchtung Büro- und Konferenzräume DALI-intensive Wohnbeleuchtung

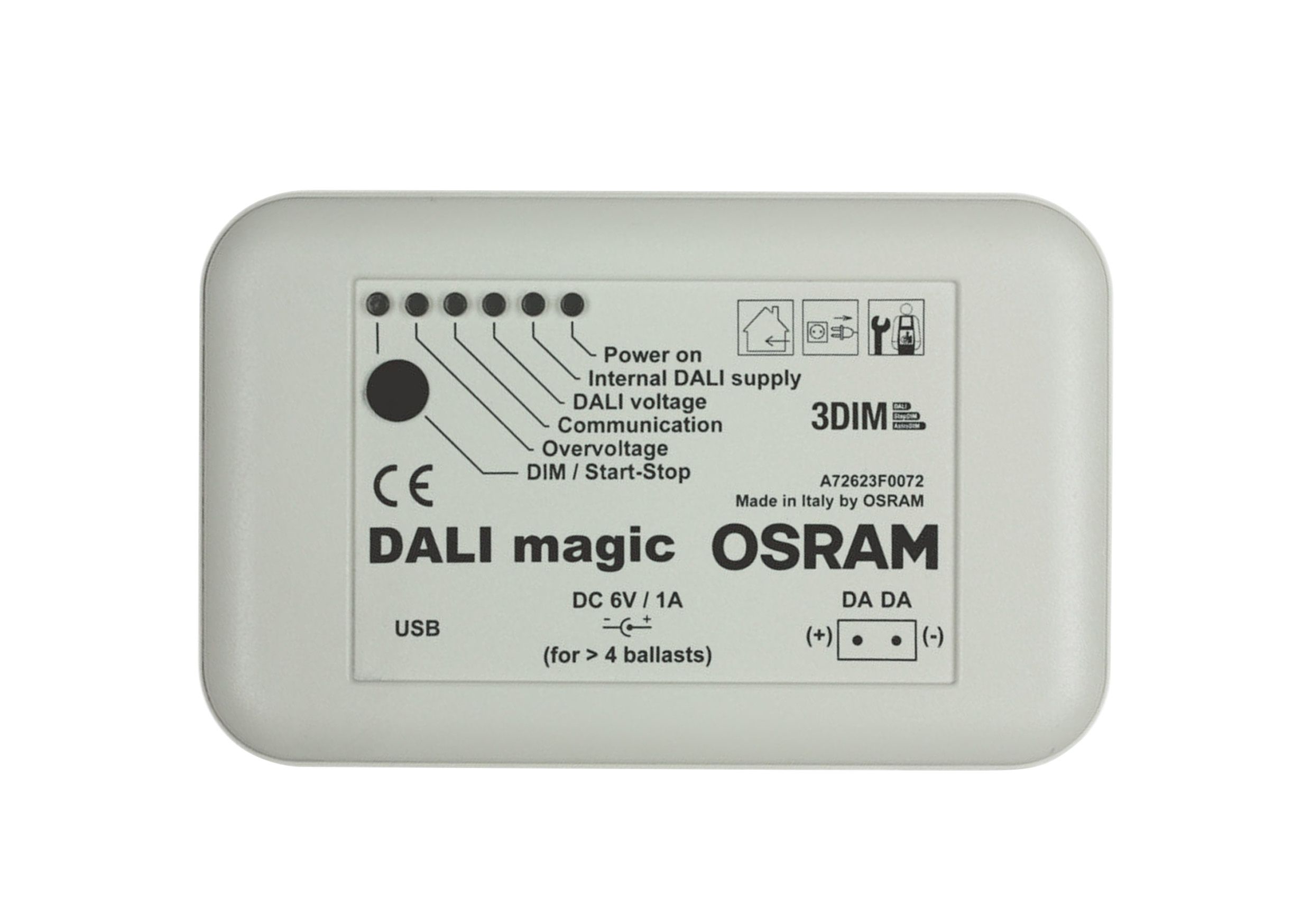

USB zu DALI-Programmierschnittstelle. Produkteigenschaften: USB-DALI-Konverter für Tuner4TRONIC™ und DALI Wizard-Software für Windows-PC. Taster für die Prüfung der DALI-Dimmung auch ohne PC-Anschluss. Stromversorgung über USB-Anschluss oder mitgeliefertem Universalnetzteil. Integrierte automatische DALI-Versorgung von bis zu 64 Geräten (bis zu 4 bei Stromversorgung über USB). Anwendungsgebiete: Konfiguration von DALI-EVG-Funktionen. Überwachung von DALI-Installationen. Technische Ausstattung: Universalnetzteil (100…240 VAC, 5,9 VDC, 1,15 A, EU-Stecker). USB-Anschlusskabel (A-Male zu B-Male), 180 cm. Zweipoliger Anschlussstecker für DALI-Verbindung.

DALI PWM Dimmer DALI oder 0-10V Dimmer oder TRIAC Dimmer (An und Abschnitt) oder Push Dim (Taster) oder 100k Ohm verwendbar als Dimmer für LED-Lampen/Strahler/Strips etc. Spannungsbereich: 12-48V Output: bis 24VDC 2x10A (max20A) / 48VDC 2x5A (max 10A) Dimmbar: Ja über DALI / 1-10V / 100k Ohm Potentiometer / Push-DIM / Phasenan- und Phasenabschnittsdimmer / Triac (Minimumlast 4 W) Betriebtemperatur: -10°C - +45°C Schutzklasse: IP20

(1) DT8 version 4 channels for RGB / RGBW dimmer (2) DC version, 12-36VDC, 4ch x 5A, constant voltage (3) Overcurrent / overheat protection applied

MiBoxer DP1S – DALI Dimming Touch Panel (DT6) Das MiBoxer DP1S ist ein DALI-2 Touch-Panel zur reinen Helligkeitssteuerung (DT6) in bis zu vier Zonen. Die Versorgung erfolgt direkt über den DALI-Bus (DALI Power). Geeignet für DALI-Systeme gemäß IEC62386. Funktionen DALI-2 Standard gemäß IEC62386-102 / 207 / 209 Steuerungsart: Dimming (DT6) 4-Zonen-Touch-Steuerung Helligkeitsregelung pro Zone Geringer Standby-Strom (<4mA @ 16V) Technische Daten Modell DP1S Produkttyp DALI Dimming Touch Panel (DT6) Stromversorgung DALI Power DALI Standard IEC62386-102 / 207 / 209 Steuerungsart Dimming (DT6) Standby-Strom <4mA @ 16V Arbeitstemperatur -10°C bis +40°C Schutzart IP20 Einsatzbereiche DALI-basierte Gewerbeinstallationen Büro- und Konferenzräume Hotel- und Objektbeleuchtung Wohnraumbeleuchtung mit DALI-Dimmsteuerung

MiBoxer DP2S – DALI Color Temperature Touch Panel (DT8) Das MiBoxer DP2S ist ein DALI-2 Touch-Panel zur Steuerung von Helligkeit und Farbtemperatur in bis zu vier Zonen. Die Versorgung erfolgt direkt über den DALI-Bus (DALI Power). Geeignet für DALI-Systeme gemäß IEC62386 (DT8). Funktionen DALI-2 Standard gemäß IEC62386-102 / 207 / 209 DT8 Steuerung: Farbtemperatur (Tc), xy-Koordinaten, RGBWAF 4-Zonen-Touch-Steuerung Helligkeits- und Dimmsteuerung Geringer Standby-Strom (<4mA @ 16V) Technische Daten Modell DP2S Produkttyp DALI Color Temperature Touch Panel (DT8) Stromversorgung DALI Power DALI Standard IEC62386-102 / 207 / 209 Modulation DT8 (Tc, xy, RGBWAF) Standby-Strom <4mA @ 16V Arbeitstemperatur -10°C bis +40°C Schutzart IP20 Einsatzbereiche DALI-basierte Gewerbeinstallationen Hotel- und Objektbeleuchtung Büro- und Konferenzräume Wohnraumbeleuchtung mit DALI-Farbtemperatursteuerung

Schnittstellenmodul von USB auf ein DALI-System Zur Anbindung der Software-Tools von Tridonic Adressieren, Programmieren und Parametrieren von DALI-Anlagen und Tridonic-Betriebsgeräten Stromversorgung über DALI-Leitung und USB-Interface 5 Jahre Garantie (Bedingungen siehe https://www.tridonic.com/herstellergarantiebedingungen) Details: siehe Datenblatt

MiBoxer DL-POW1 – DALI Bus-Stromversorgung für DIN-Schiene Die MiBoxer DL-POW1 ist eine DALI-Bus-Stromversorgung zur Hutschienenmontage. Sie versorgt DALI-Steuergeräte mit einer stabilisierten 16V DC Busspannung und ist für den Einsatz in DALI-Installationen gemäß IEC62386 geeignet. Funktionen DALI-Bus-Stromversorgung Montage auf DIN-Schiene Geeignet für DALI-Systeme gemäß IEC62386 Kompakte Bauform für Verteilerschränke Technische Daten Modell DL-POW1 Eingangsspannung AC 100–240V, 50/60Hz Ausgangsspannung DC 16V Max. Ausgangsstrom 250mA Max. Leistung 4W Arbeitstemperatur -20°C bis +60°C Montage DIN-Schiene Einsatzbereiche DALI-Steuerungsanlagen Gewerbliche und industrielle Beleuchtungssysteme Hotel- und Objektbeleuchtung Verteilerschrank-Installationen mit DALI-Bus

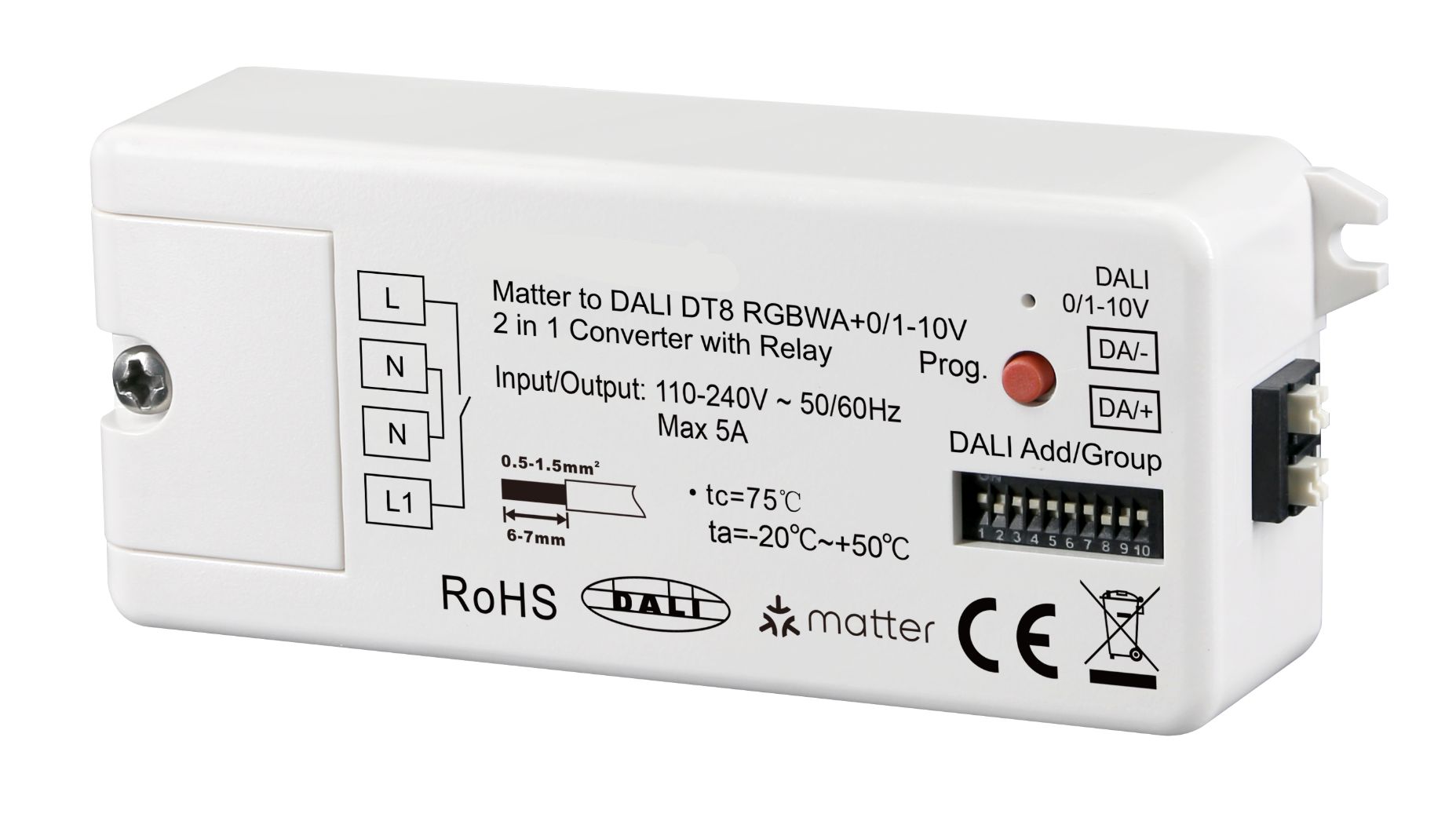

Matter zu DALI DT8 RGBWA+0/1-10V 2-in-1 Konverter Der Matter-zu-DALI-DT8-RGBWA+0/1-10V-2-in-1-Konverter auf Basis von Thread ermöglicht eine nahtlose Integration zwischen Matter- und DALI-Systemen. Er verfügt über einen Matter-Signaleingang und gibt entweder DALI- oder 0/1-10V-Signale zur Steuerung von Geräten aus. Der Konverter unterstützt einen breiten Eingangsspannungsbereich von 110-240VAC und verfügt über einen Relaisausgang, der bis zu 5A für Glüh- und Halogenlampen sowie 1,6A für LED-Lasten verarbeiten kann. Er ist mit der universellen Matter-over-Thread-Plattform kompatibel und bietet eine einfache Steuerung über DIP-Schalter zur Auswahl der DALI-Adresse oder -Gruppe sowie zur Wahl zwischen DALI- oder 0/1-10V-Ausgang. Mit einer integrierten DALI-Bus-Stromversorgung kann er bis zu 25 DALI-Steuergeräte mit Strom versorgen und unterstützt sowohl die Steuerung über DALI-Adressen als auch über Gruppen. Zudem ermöglicht der Konverter die Broadcast-Steuerung aller DALI-Geräte in der Leitung. Eigenschaften Matter-zu-DALI-DT8-RGBWA+0/1-10V-2-in-1-Konverter auf Basis von Thread Matter-Signaleingang, DALI-Signalausgang zur DALI-Leitung oder 0/1-10V-Signalausgang, 110-240VAC-Stromeingang Mit Relaisausgang: max. 5A für herkömmliche Glühlampen & HV-Halogenlampen, max. 1,6A für LED-Lasten Kompatibel mit der universellen Matter-over-Thread-Plattform DALI-Signal oder 1-10V-Signalausgang über DIP-Schalter wählbar Integrierte DALI-Bus-Stromversorgung, keine zusätzliche DALI-Bus-Stromversorgung erforderlich Maximale DALI-Bus-Stromausgabe: 50mA Versorgung von bis zu 25 DALI-Steuergeräten Farbsteuerung gemäß DALI-Spezifikationen für Gerätetyp 8 DALI-Adressensteuerung oder Gruppensteuerung über DIP-Schalter wählbar Möglichkeit zur Auswahl der DALI-Adresse (00-63) per DIP-Schalter Möglichkeit zur Auswahl der DALI-Gruppe (0-15) per DIP-Schalter Steuerung einer DALI-Gerätegruppe oder einer DALI-Adresse in der DALI-Leitung Möglichkeit zur Steuerung aller Geräte in der DALI-Leitung über Broadcast Schutzart: IP20
