DALI Controller

MiBoxer DL-X – DALI 5-in-1 LED Controller (DT8) Der MiBoxer DL-X ist ein DALI-2 LED-Controller (DT8) für Konstantspannungs-LEDs im Bereich 12–24V DC. Er unterstützt fünf Ausgangsmodi und ermöglicht die Steuerung von Helligkeit, Farbe und Farbtemperatur über DALI-Bus oder Push-Dimmfunktion. Funktionen DALI-2 Standard gemäß IEC62386-102 / 207 / 209 Unterstützt DT8 (TC, xy-Koordinaten, RGBWAF / RGB-CCT) 5 Ausgabemodi: Single Color / Dual White (CCT) / RGB / RGBW / RGB+CCT 16 Millionen Farben (RGB-Modus) Helligkeit und Farbtemperatur einstellbar Steuerung über DALI-Signal oder Push-Dimming Technische Daten Modell DL-X Produkttyp DALI 5-in-1 LED Controller (DT8) Eingangsspannung 12–24V DC Max. Gesamtstrom 20A Eingangssignal DALI oder Push-Dimming DALI Standard IEC62386-102 / 207 / 209 (DT8) Arbeitstemperatur -10°C bis +40°C Schutzart IP20 Einsatzbereiche Gewerbliche und industrielle DALI-Installationen Hotel- und Objektbeleuchtung Büro- und Konferenzräume Wohnraumbeleuchtung mit DALI-Steuerung

MiBoxer DP3S – DALI 3-in-1 Touch Panel (DT8) Das MiBoxer DP3S ist ein DALI-kompatibles Touch-Panel zur Steuerung von Helligkeit, Dimmung und Farbe in bis zu vier Zonen. Geeignet für Beleuchtungssysteme mit DALI-Bus gemäß IEC62386 (DALI-2, DT8). Funktionen DALI-2 Standard gemäß IEC62386-102 / 207 / 209 DT8 Steuerung: Farbtemperatur (Tc), xy-Koordinaten, RGBWAF (RGB-CCT) 4-Zonen-Touch-Steuerung Helligkeit und Farbanpassung direkt über Touch-Panel Geringer Standby-Strom (<4 mA @ 16 V) Technische Daten Modell DP3S Produkt DALI 3-in-1 Touch Panel (DT8) Stromversorgung DALI Power DALI Standard IEC62386-102 / 207 / 209 Modulation DT8 (Tc, xy, RGBWAF/RGB-CCT) Standby-Strom <4 mA @ 16 V Arbeitstemperatur -10°C bis +40°C Schutzart IP20 Einsatzbereiche DALI-basierte Gewerbeinstallationen Hotel- und Objektbeleuchtung Büro- und Konferenzräume DALI-intensive Wohnbeleuchtung

USB zu DALI-Programmierschnittstelle. Produkteigenschaften: USB-DALI-Konverter für Tuner4TRONIC™ und DALI Wizard-Software für Windows-PC. Taster für die Prüfung der DALI-Dimmung auch ohne PC-Anschluss. Stromversorgung über USB-Anschluss oder mitgeliefertem Universalnetzteil. Integrierte automatische DALI-Versorgung von bis zu 64 Geräten (bis zu 4 bei Stromversorgung über USB). Anwendungsgebiete: Konfiguration von DALI-EVG-Funktionen. Überwachung von DALI-Installationen. Technische Ausstattung: Universalnetzteil (100…240 VAC, 5,9 VDC, 1,15 A, EU-Stecker). USB-Anschlusskabel (A-Male zu B-Male), 180 cm. Zweipoliger Anschlussstecker für DALI-Verbindung.

MiBoxer DP1S – DALI Dimming Touch Panel (DT6) Das MiBoxer DP1S ist ein DALI-2 Touch-Panel zur reinen Helligkeitssteuerung (DT6) in bis zu vier Zonen. Die Versorgung erfolgt direkt über den DALI-Bus (DALI Power). Geeignet für DALI-Systeme gemäß IEC62386. Funktionen DALI-2 Standard gemäß IEC62386-102 / 207 / 209 Steuerungsart: Dimming (DT6) 4-Zonen-Touch-Steuerung Helligkeitsregelung pro Zone Geringer Standby-Strom (<4mA @ 16V) Technische Daten Modell DP1S Produkttyp DALI Dimming Touch Panel (DT6) Stromversorgung DALI Power DALI Standard IEC62386-102 / 207 / 209 Steuerungsart Dimming (DT6) Standby-Strom <4mA @ 16V Arbeitstemperatur -10°C bis +40°C Schutzart IP20 Einsatzbereiche DALI-basierte Gewerbeinstallationen Büro- und Konferenzräume Hotel- und Objektbeleuchtung Wohnraumbeleuchtung mit DALI-Dimmsteuerung

MiBoxer DP2S – DALI Color Temperature Touch Panel (DT8) Das MiBoxer DP2S ist ein DALI-2 Touch-Panel zur Steuerung von Helligkeit und Farbtemperatur in bis zu vier Zonen. Die Versorgung erfolgt direkt über den DALI-Bus (DALI Power). Geeignet für DALI-Systeme gemäß IEC62386 (DT8). Funktionen DALI-2 Standard gemäß IEC62386-102 / 207 / 209 DT8 Steuerung: Farbtemperatur (Tc), xy-Koordinaten, RGBWAF 4-Zonen-Touch-Steuerung Helligkeits- und Dimmsteuerung Geringer Standby-Strom (<4mA @ 16V) Technische Daten Modell DP2S Produkttyp DALI Color Temperature Touch Panel (DT8) Stromversorgung DALI Power DALI Standard IEC62386-102 / 207 / 209 Modulation DT8 (Tc, xy, RGBWAF) Standby-Strom <4mA @ 16V Arbeitstemperatur -10°C bis +40°C Schutzart IP20 Einsatzbereiche DALI-basierte Gewerbeinstallationen Hotel- und Objektbeleuchtung Büro- und Konferenzräume Wohnraumbeleuchtung mit DALI-Farbtemperatursteuerung

Schnittstellenmodul von USB auf ein DALI-System Zur Anbindung der Software-Tools von Tridonic Adressieren, Programmieren und Parametrieren von DALI-Anlagen und Tridonic-Betriebsgeräten Stromversorgung über DALI-Leitung und USB-Interface 5 Jahre Garantie (Bedingungen siehe https://www.tridonic.com/herstellergarantiebedingungen) Details: siehe Datenblatt

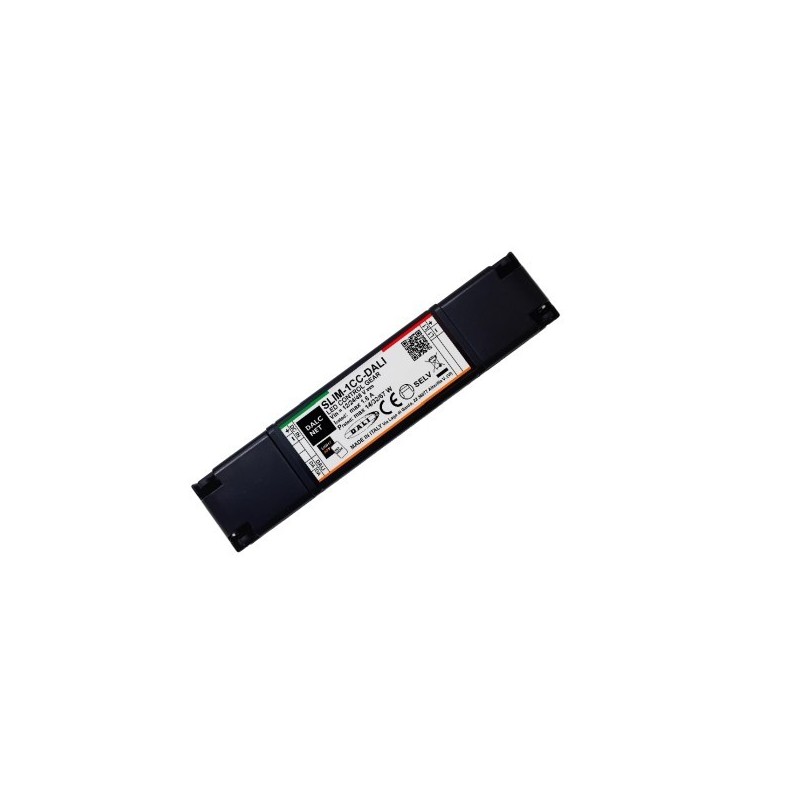

Led dimmer 1CH Constant Current Input 12-48Vdc; Output current up to 1,6A; Command

Der EOS 10 Zigbee to DALI Converter ist eine Zigbee-DALI-Schnittstelle sowie eine Zigbee-0-10V/1-10V-Schnittstelle, die Zigbee-Signale empfängt und über universelle Zigbee-Gateways und Zigbee-Fernbedienungen gesteuert werden kann. Diese Zigbee-DALI-Schnittstelle basiert auf Zigbee 3.0, was eine hohe Interoperabilität mit Zigbee-Systemen anderer Hersteller gewährleistet. Der Controller wandelt das Funksignal in DALI sowie 0-10V/1-10V um. Der Zigbee-zu-DALI- und 0-10V/1-10V-Controller bietet flexible Steuerungsmöglichkeiten, einschließlich einer smarten App und Zigbee-Fernbedienungen. Darüber hinaus unterstützt er die neue Zigbee-Green-Power-Funktion und kann direkt mit bis zu 20 Zigbee-Green-Power-Schaltern verbunden und gesteuert werden – ganz ohne Zigbee-Hub oder Gateway. Hauptmerkmale Zigbee+Push zu DALI+0/1-10V Konverter basierend auf Zigbee 3.0 Zigbee-Signaleingang & Tastereingang, DALI-Ausgang zur DALI-Leitung oder 0/1-10V-Signalausgang, 110-240V AC Stromversorgung Steuerung über Zigbee-Signal und Tastereingang möglich Integration vorhandener Taster in ein DALI- oder 0/1-10V-System Kompatibel mit universellen Zigbee-Gateway- oder Hub-Produkten Kann direkt mit einer kompatiblen Zigbee-Fernbedienung über Touchlink gekoppelt werden Unterstützt selbstformendes Zigbee-Netzwerk ohne Koordinator Unterstützt den "Find and Bind"-Modus zur Kopplung mit einer Zigbee-Fernbedienung Unterstützt Zigbee Green Power und kann bis zu 20 Zigbee-Green-Power-Schalter koppeln DALI-Signal oder 1-10V-Signal per DIP-Schalter auswählbar Integrierte DALI-Bus-Stromversorgung, keine zusätzliche DALI-Bus-Stromversorgung erforderlich Maximal 50 mA DALI-Bus-Stromausgang Versorgt bis zu 25 DALI-Steuergeräte mit Steuerstrom DALI DT6 oder DT8 Gerätemodus per DIP-Schalter auswählbar Farbsteuerung nach DALI-Spezifikationen für Device Type 8 Farbtypen: Tc, XY-Koordinaten, RGBW per DIP-Schalter wählbar DALI-Adresssteuerung oder Gruppensteuerungsmodus per DIP-Schalter auswählbar Auswahl der DALI-Adresse (00-63) per DIP-Schalter zur Steuerung möglich Auswahl der DALI-Gruppe (0-15) per DIP-Schalter zur Steuerung möglich Steuerung einer DALI-Gruppe oder einer DALI-Adresse innerhalb der DALI-Leitung möglich Ermöglicht die Steuerung aller Geräte innerhalb der DALI-Leitung per Broadcast Schutzklasse: IP20 (nicht wasserdicht)

AC Phase-cut dimmer 1CH Input AC voltage Output max 300W (LED); Input Dali / N.O. push button - LIGHT APP configuration

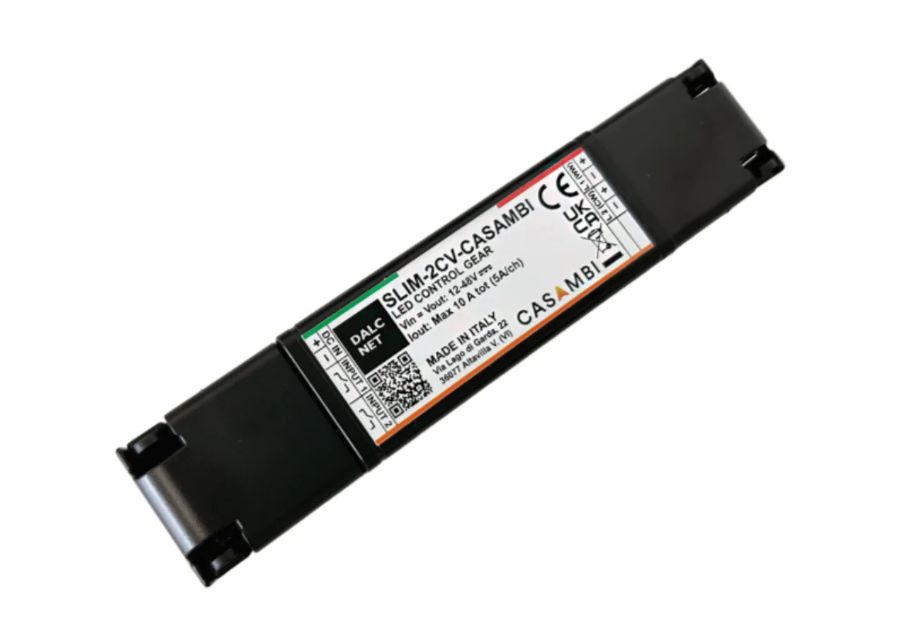

Led dimmer + Dali Driver 2CH Constant Voltage Input 12-48Vdc, Output 10A

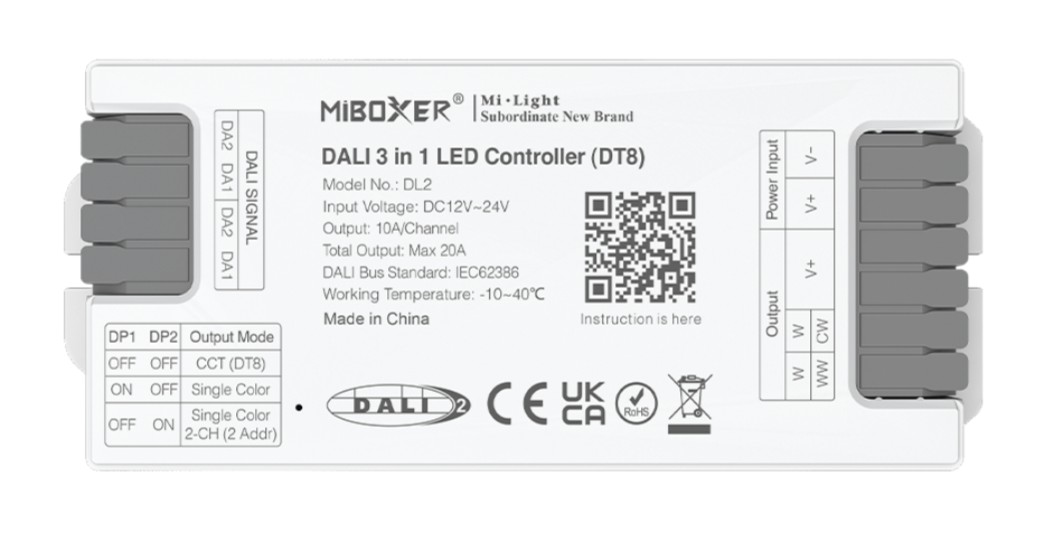

MiBoxer DL2 – DALI 3-in-1 LED Controller (DT8) Der MiBoxer DL2 ist ein DALI-2 LED-Controller gemäß IEC62386 (DT8) zur Steuerung von Helligkeit und Farbtemperatur. Geeignet für Konstantspannungs-LEDs im Bereich 12–24V DC. Einsetzbar in gewerblichen, Hotel- und Wohnbeleuchtungen. Funktionen DALI-2 Standard gemäß IEC62386-102 / 207 / 209 Unterstützt DT8 (TC, xy-Koordinaten) Drei Betriebsarten: CCT (DT8) / Single Color / Dual Channel Single Color (Dual Address) Helligkeit und Farbtemperatur einstellbar Zweikanalbetrieb im Single-Color-Modus (1 Adresse pro Kanal) Verpolungsschutz Kurzschlussschutz Überstromschutz mit automatischer Wiederherstellung Technische Daten Modell DL2 Eingangsspannung 12–24V DC Ausgangsstrom 10A pro Kanal Max. Gesamtstrom 20A DALI Standard IEC62386 (DALI-2, DT8) Schutzart IP20 Arbeitstemperatur -10°C bis +40°C Zertifizierungen EMV ETSI EN 301 489-1 / EN 301 489-3 / EN 301 489-17 Sicherheit EN 61347-1 / EN 61347-2-11 Funk ETSI EN 300 440 Zertifikate CE, EMC, LVD, RED Einsatzbereiche Gewerbliche Beleuchtungsanlagen Hotel- und Objektbeleuchtung Büro- und Konferenzräume Wohnraumbeleuchtung mit DALI-Steuerung

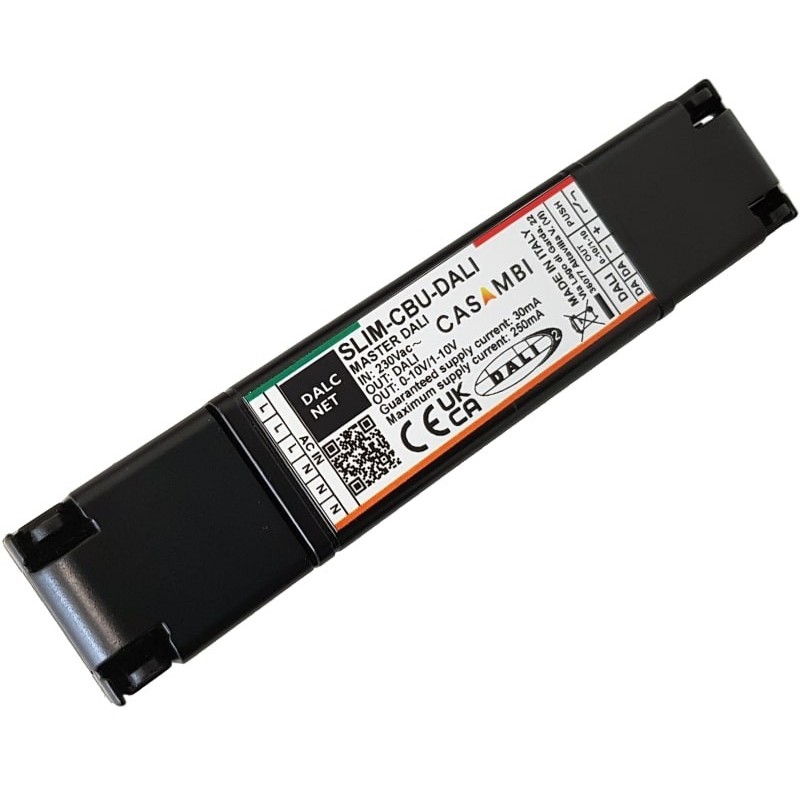

CASAMBI Bridge+DALI+0/1-10V Input: 230Vac, Command: CASAMBI APP, Local command: N.O. Push button, Signal converter from Casambi to DALI, Signal converter from Casambi to 0/1- 10V, Possibility to control DALI or 0/1-10V devices via the Casambi APP, Provides power supply to the DALI bus, Extended temperature range

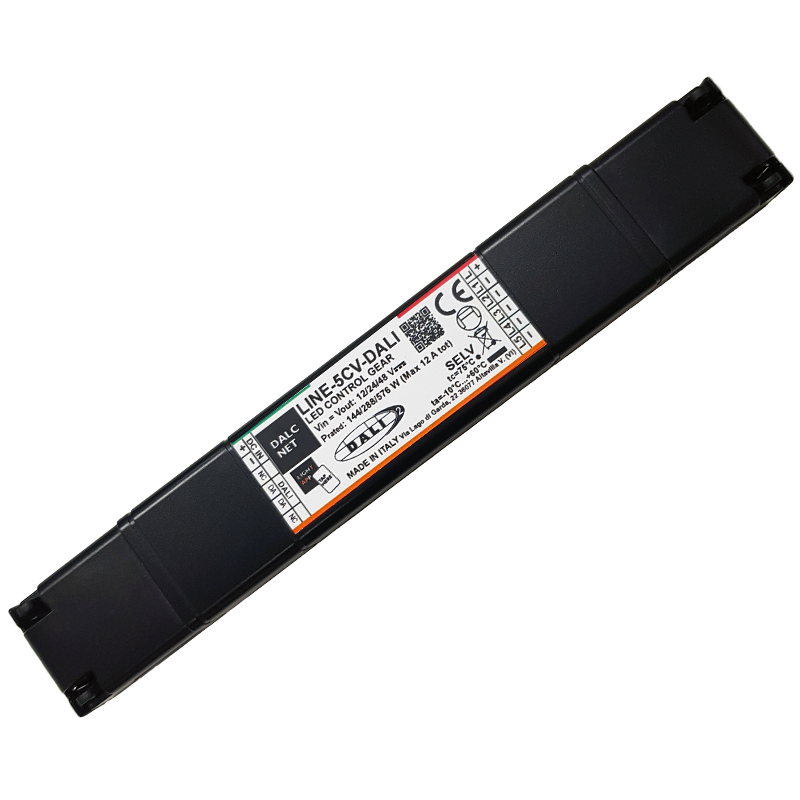

Led dimmer 5CH Constant Voltage Input 12-48Vdc, Output 5 x 5A Output max 12A, Input Dali - LIGHT APP configuration

DL2-T – DALI 3-in-1 LED Controller Modell-Nr.: DL2-T  ·  DIN-Schiene (35 mm)  ·  IP20 Der DL2-T ist ein DALI-2 LED-Controller nach IEC62386 (DT8) zur präzisen Steuerung von Helligkeit und Farbtemperatur über mehrere Zonen. Dank DIN-Schienen-Montage lässt er sich schnell in bestehende Verteiler integrieren – ideal für gewerbliche Beleuchtung, Hotelprojekte und anspruchsvolle Wohnrauminstallationen. Funktionen DALI-2 Standard gemäß IEC62386-102 / 207 / 209 Unterstützt DT8 (Farbtemperatur TC, xy-Koordinaten) CCT-Modus (DT8), Single-Color-Modus und Dual-Channel Single-Color-Modus (Dual-Adresse) Helligkeit und Farbtemperatur stufenlos einstellbar Zweikanalbetrieb im Single-Color-Modus (1 Adresse pro Kanal) Verpolungsschutz, Kurzschlussschutz Überstromschutz mit automatischer Wiederherstellung Montage auf 35-mm-Normschiene (DIN-Schiene) Technische Daten ModellDL2-T Eingangsspannung12–48 V DC Ausgangsstrom10 A / Kanal Max. Gesamtstrom20 A DALI-StandardIEC62386 (DALI-2, DT8) SchutzartIP20 Arbeitstemperatur–10 °C bis +40 °C EMVETSI EN 301 489-1 / -3 / -17 Sicherheit (LVD)EN 61347-1 / EN 61347-2-11 Funk (RED)ETSI EN 300 440 Zertifizierungen CE EMC LVD RED

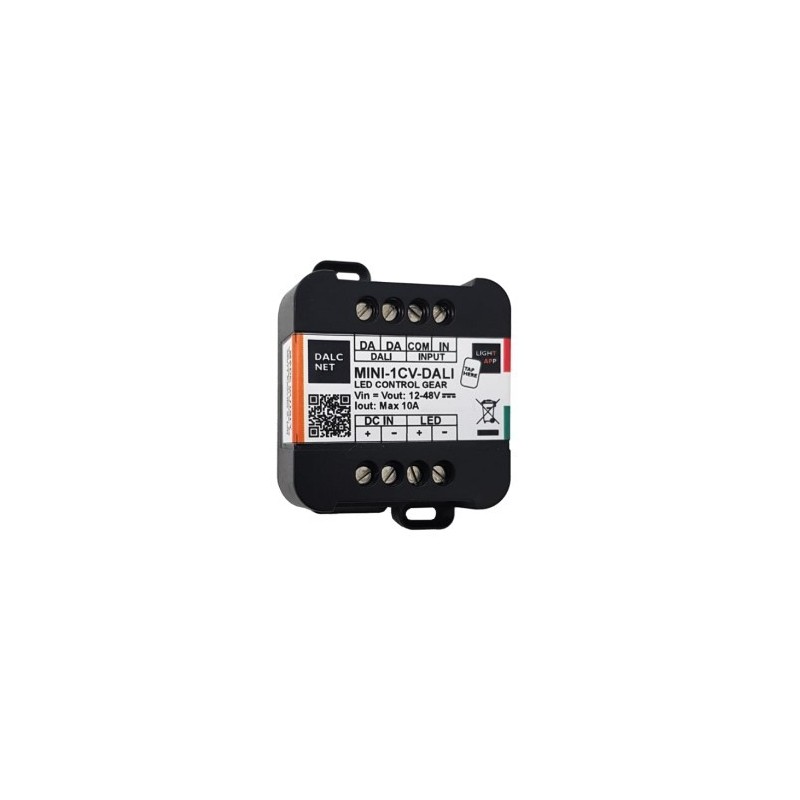

Led dimmer + Fader+ Driver 1CH Constant Voltage  Input 12-48Vdc, Output 1x10A, N.O. Push Button modalità ON OFF DIMM /0-10V / 1-10V / Potentiometer, DALI, LightApp configuration
