ALLNET 4duino IoT WLAN Display Gehäuse - ESP32 Modul mit 4 Zeilen Display Hier der Downloadlink zum selber drucken. https://www.thingiverse.com/thing:3148876

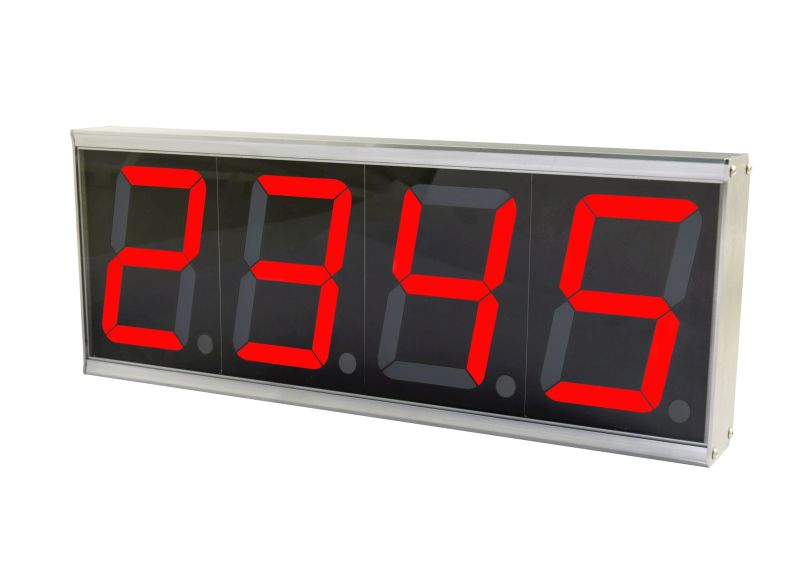

Highlights: 4 Digit Anzeige PoE-Stromversorgung nach IEEE802.3af Integrierte Weboberfläche zur Konfiguration, sowie zum Einstellen des Zählerstandes 2adriger, potentialfreier Kontakt für Taster, Lichtschranke, Bewegungsmelder, etc. XML Zugang für Remote Text-Eingabe/Abfrage Der ALLNET PoE-Counter zählt Impulse eines potentialfreien Signalgebers und zeigt diese auf einem 4-stelligen Display an. Als Signalgeber können beispielsweise Schaltrelais, Türkontakte, Kontaktfussmatten, Lichtschranken, Bewegungsmelder oder ähnliches zum Einsatz kommen.  Der Counter verfügt über eine eigene Netzwerkschnittstelle, über die via PoE auch die Stromversorgung erfolgt. Darüber können die aktuellen Zählwerte ausgelesen und eingegeben werden. Weiterhin ist die Darstellung von anderen Werten oder Texten bis zu vier Zeichen möglich. Anwendungsbeispiele: Personenzählung für eine Disco "Wieviele Personen sind schon rein/raus" Produktionszählung "Wie viel Stück von Produkt X sind über das Fließband gelaufen" Parkgaragen-Zählung Warteräume mit externen optionalen ApplikationTechnische Daten:Netzwerk: 10/100BaseTXNetzwerkanschluss:RJ45 Kontaktanschluß: 1x Potentialfreier Eingangskontakt f. Taster etc. Unterstützte Standards: IEEE 802.3IEEE 802.3uProtokolle:HTTP / JSON / XML Management/Steuerung: per Webbrowser, XML, JSONBetriebssysteme:alle netzwerkfähigen Betriebssysteme Stromversorgung: PoE nach IEEE802.3afGehäuse: Metallgehäuse mit VESA 75 OptionUmgebung: Temperatur Betrieb: 0 ~ 40 °CLuftfeuchtigkeit Betrieb: 10% ~ 85% (nicht kondensierend)Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend)Maße: 141 x 370 x 43 mm (Höhe x Breite x Tiefe) Gewicht: 2 kg (nur Adapter)

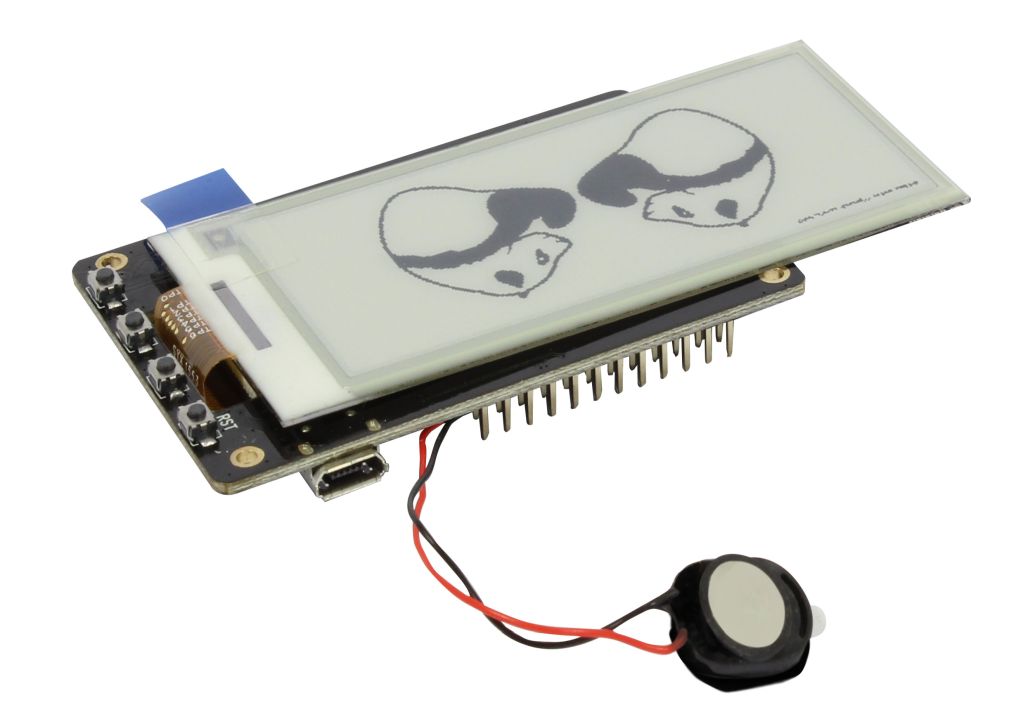

Highlights:   2,9 Zoll ePaper modul schwarz, weiß Auflösung: 296*128 pixel, MCU:ESP32 CPU mit integriertem WIFI Schnitstellen: SPI/SDIO oder I2C/UART Lautsprecher :8Ω 1W 15 X 10 X 3.6mm Micro-SD-Card-Slot Grove I2C Lithium-Batterie Schnittstelle, 500mA Ladestrom Batterieanschluss: PH-1.25mm Alle IO-pins laufen mit 3,3 V MCU: ESP32-D0WDQ06 ESP32 kann mit anderen Systemen verbunden werden, um Wi-Fi- und Bluetooth-Funktionalität über seine SPI / SDIO- oder I2C / UART-Schnittstellen bereitzustellen. Taktfrequenz (Max): 240 Mhz Flash: 4M bytes Overview This is an E-paper display module, resolution with embedded controller, communicating via SPI interface, supports  more color display. Due to the advantages like ultra low power consumption, wide viewing angle, clear display without electricity, it is an ideal choice for applications such as shelf label, industrial instrument, and so on. Features · No backlight, keeps displaying last content for a long time even when power down · Ultra low power consumption, basically power is only required for refreshing · Comes with development resources and manual (examples for Arduin-esp32)   Specifications · Operating voltage: 3.3V · Interface: 3-wire SPI, 4-wire SPI · Display color: yellow, black, white · Grey level: 2 · Refresh power: 26.4mW(typ.) · Standby power: <0.017mW · Viewing angle: >170° SYMBOL DESCRIPTION VCC 3.3V GND Ground DIN SPI MOSI pin CLK SPI SCK pin CS SPI chip selection, low active DC Data/Command selection (high for data, low for command) RST External reset, low active BUSY Busy status output, low ac   Pinout:

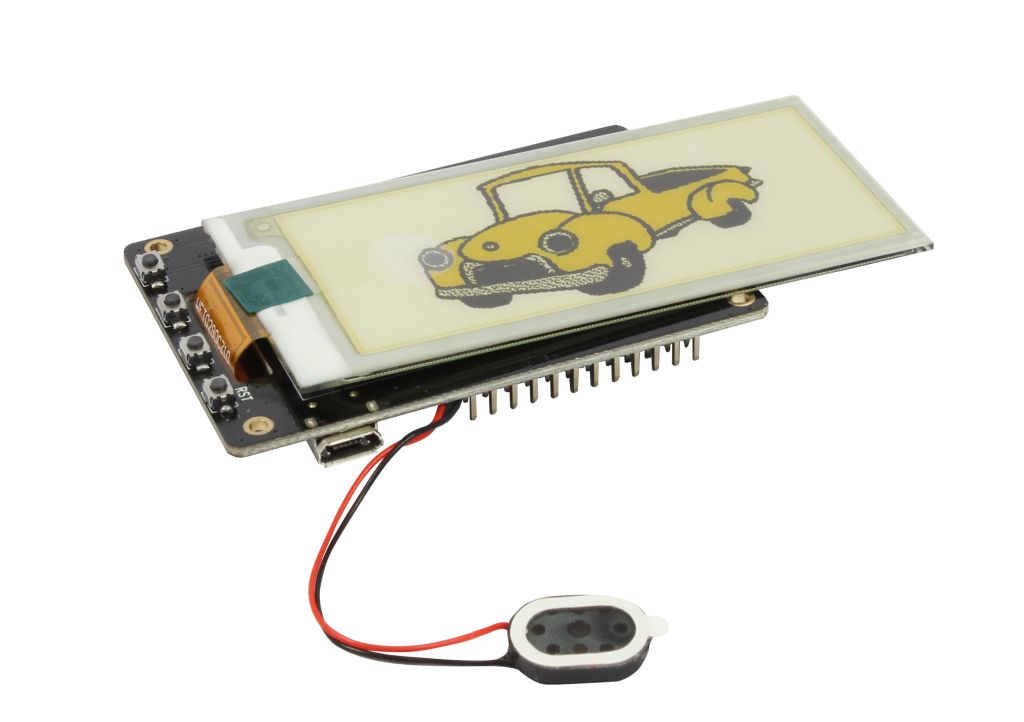

Highlights:   2,9 Zoll ePaper modul gelb, schwarz, weiß Auflösung: 296*128 pixel, MCU:ESP32 CPU mit integriertem WIFI Schnitstellen: SPI/SDIO oder I2C/UART Lautsprecher :8Ω 1W 15 X 10 X 3.6mm Micro-SD-Card-Slot Grove I2C Lithium-Batterie Schnittstelle, 500mA Ladestrom Batterieanschluss: PH-1.25mm Alle IO-pins laufen mit 3,3 V MCU: ESP32-D0WDQ06 ESP32 kann mit anderen Systemen verbunden werden, um Wi-Fi- und Bluetooth-Funktionalität über seine SPI / SDIO- oder I2C / UART-Schnittstellen bereitzustellen. Taktfrequenz (Max): 240 Mhz Flash: 4M bytes Overview This is an E-paper display module, resolution with embedded controller, communicating via SPI interface, supports  more color display. Due to the advantages like ultra low power consumption, wide viewing angle, clear display without electricity, it is an ideal choice for applications such as shelf label, industrial instrument, and so on. Features · No backlight, keeps displaying last content for a long time even when power down · Ultra low power consumption, basically power is only required for refreshing · Comes with development resources and manual (examples for Arduin-esp32)   Specifications · Operating voltage: 3.3V · Interface: 3-wire SPI, 4-wire SPI · Display color: yellow, black, white · Grey level: 2 · Refresh power: 26.4mW(typ.) · Standby power: <0.017mW · Viewing angle: >170° SYMBOL DESCRIPTION VCC 3.3V GND Ground DIN SPI MOSI pin CLK SPI SCK pin CS SPI chip selection, low active DC Data/Command selection (high for data, low for command) RST External reset, low active BUSY Busy status output, low ac   Pinout:

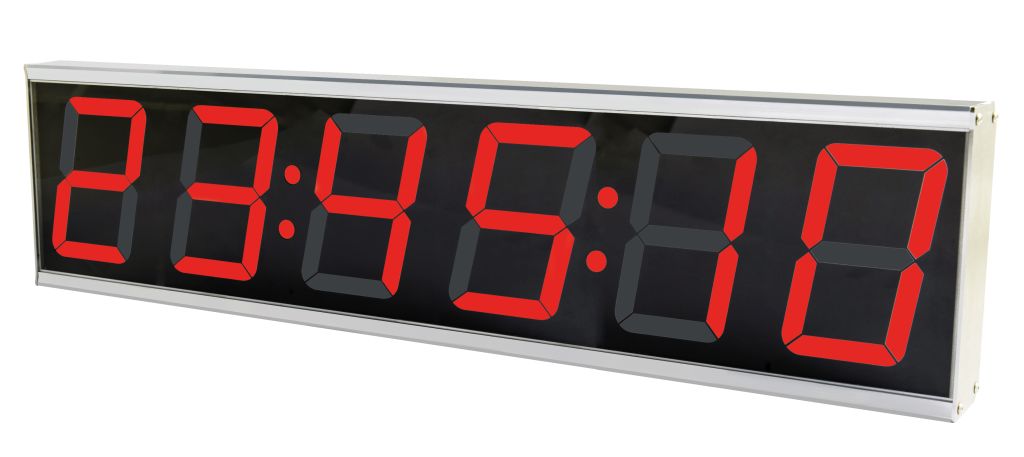

Highlights: 4-stellige Anzeige  PoE-Stromversorgung nach IEEE802.3af Integrierte Weboberfläche zur Konfiguration, sowie zum Einstellen des Zählerstandes XML Zugang für Remote Text-Eingabe/Abfrage Die ALLNET ALL-PoE CLK-1 verfügt über sechs miteinander verbundenen Sieben-Segment-Display-Modulen für die Anzeige der Uhrzeit oder anderen Messwerten. Die Uhr ist in einem stabilen und hochwertigen Aluminium-Gehäuse untergebracht und wird über PoE 803.af Standard mit Strom versorgt. So kann Sie unabhängig von Steckdosen mit Energie und Daten versorgt werden. Die Uhr kann zusätzlich zur Darstellung der Zeit als Countdown-Timer, Alarm oder Stoppuhr verwendet werden. Darüber hinaus werden die Werte der kompatiblen Sensoren angezeigt. Die großen und sehr gut lesbaren Elemente können auch zuverlässig aus der Entfernung gelesen werden. Um die bestmögliche Sichtbarkeit zu gewährleisten, können Sie die Helligkeit der Ziffern anpassen. Der große Vorteil des ALLNET Uhr liegt in der Flexibilität. Der ideale Ort, wo zum Beispiel die ALL-PoE CLK-1 eingesetzt werden könnte sind Industrieanlagen oder Produktionslinien, in denen große und leicht zu lesen Anzeigeelemente benötigt werden. Die Uhr verfügt auch über einen integrierten Webserver, der verschiedene Konfigurationsoptionen enthält und eine perfekte Anpassung an individuelle Anforderungen ermöglicht. Die Fähigkeit, diverse Signalgeber mit der ALLNET PoE Clock zu verbinden, macht Sie zur der idealen und sehr flexiblen Lösung für den Einsatz in Unternehmen, als auch für einzelne Sicherheitsanwendungen. Wenn Sie mehrere Uhren im Einsatz haben, können Sie allen Uhren von einem Standort aus steuern, um eine oder mehrere Meldungen anzuzeigen. Optional kann die Uhr mit einem VESA-kompatiblen Adapter 7,5x7,5cm einfach an der Wand montiert werden. Infos auch unter: http://www.allnet.de/de/allnet-brand/produkte/poe/poe-clock/ Anwendungsbeispiele: Bester Grund die Uhrzeit! Zur Temperaturanzeige z.B. über ALL3418v2 oder ALL3500 etc. verschiedenste Einbindung von Sensorwerten über die ALLNET Hausautomation Technische Daten: Element Spezifikation Netzwerk: 10/100BaseTX Netzwerkanschluss: RJ45 Unterstützte Standards: IIEEE 802.3, IEEE 802.3u Protokolle: HTTP / JSON / XML Management/Steuerung: Per Webbrowser, XML, JSON Betriebssysteme: Alle netzwerkfähigen Betriebssysteme (TCP/IP) Stromversorgung: PoE nach IEEE802.3af Gehäuse: Metallgehäuse mit VESA 75 Option Abmessungen: 610 x 140 x 40 mm (Höhe x Breite x Tiefe) Umgebung: Temperatur Betrieb: 0 ~ 40 °C Luftfeuchtigkeit Betrieb: 10% ~ 85% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 60 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) Gewicht: 2 kg (nur Adapter)

Das Display benötigt zum Betrieb lediglich einen USB-Anschluss zur Stromversorgung und Zugang zu einem W-LAN Hotspot, über den sich das Display mit dem Internet verbinden kann. Die Verbindung des Displays an einen HotSpots wird über ein Smartphone hergestellt, mit dem das ALLNET IoT-Display ausgewählt wird.  Der hierzu benötigte Software Sourcecode steht kostenlos unter diesem Link zum Download bereit.
