PoE Repeater

Highlights: Outdoor IP67 Gigabit Extender Repeater 1x 10/100/1000M PoE (IEEE802.3at POE+) INPUT 1x 10/100/1000M PoE (IEEE802.3at POE+) OUTPUT Max. OUTPUT Power 25W,  PoE Pin 1/2(+) 3/6 (-) Erweiterte Betriebstemperatur: -25°C bis +55°C Der neue ALL-PR2012P-E PoE Repeater verlängert das PoE Signal um jeweils 100 Meter. Diese Länge ist normalerweise die maximale Entfernung für die PoE Versorgung aus Strom und Daten. Mit Hilfe des Repeaters können bis zu 300 Meter PoE erreicht werden, wenn alle 100 Meter ein neues Gerät installiert ist. Dies ist nur möglich, da es ein aktives Gerät ist  und das Signal immer wieder neu aufbereitet wird. Der Repeater wird mit IEEE802.3at eingespeist und gibt IEEE802.3af PoE aus. Durch die höchste Zertifizierung für Schutzklassen IP67 ist das Produkt für den Outdoor Bereich geeignet, da es staubdicht und gegen dauerndes Untertauchen geschützt ist. Die Montage des Outdoor Repeaters ist sichtlich einfach und im unteren Diagramm dargestellt. Um eine bessere Idee für das Konzept eines outdoor Repeaters zu vermitteln, finden Sie hier einige Einsatzszenarien: Strom- und Datenversorgung einer Outdoor IP Kamera Anbindung eines Switches in einem kleiner Gebäude an die Zentrale Möglichkeit eines Notfall IP Telefons außerhalb des Firmengebäudes Überbrückung einer längeren Strecke zwischen zwei Gebäuden Technische Daten: IEEE Standard IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE802.3af for POE IEEE802.3at for POE+ Network Connector : 1x 10/100/1000M PoE (IEEE802.3at POE+) INPUT 1x 10/100/1000M PoE (IEEE802.3at POE+) OUTPUT Power over Ethernet input: Pin Assignment and Polarity: Both 1/2 (-), 3/6 (+) and 7/8 (-), 4/5 (+) Power over Ethernet output Pin Assignment and Polarity: 1/2 (+), 3/6 (-) Output power: up to 25W Maximum Distance Expand Range up to max. 100m Connectors Waterproof RJ-45, EIA 568A and 568B Network cables Outdoor type shielded category 5 (or higher) Dimensions 185mm x 45mm x 45mm Mounting Wall or Shelf Environment Indoor or Outdoor Environmental Conditions Operating Ambient Temperature: -25 to 55°C Operating Humidity: Maximum 90%, noncondensing Storage Temperature: -30 to 70°C Storage Humidity: Maximum 95%, noncondensing

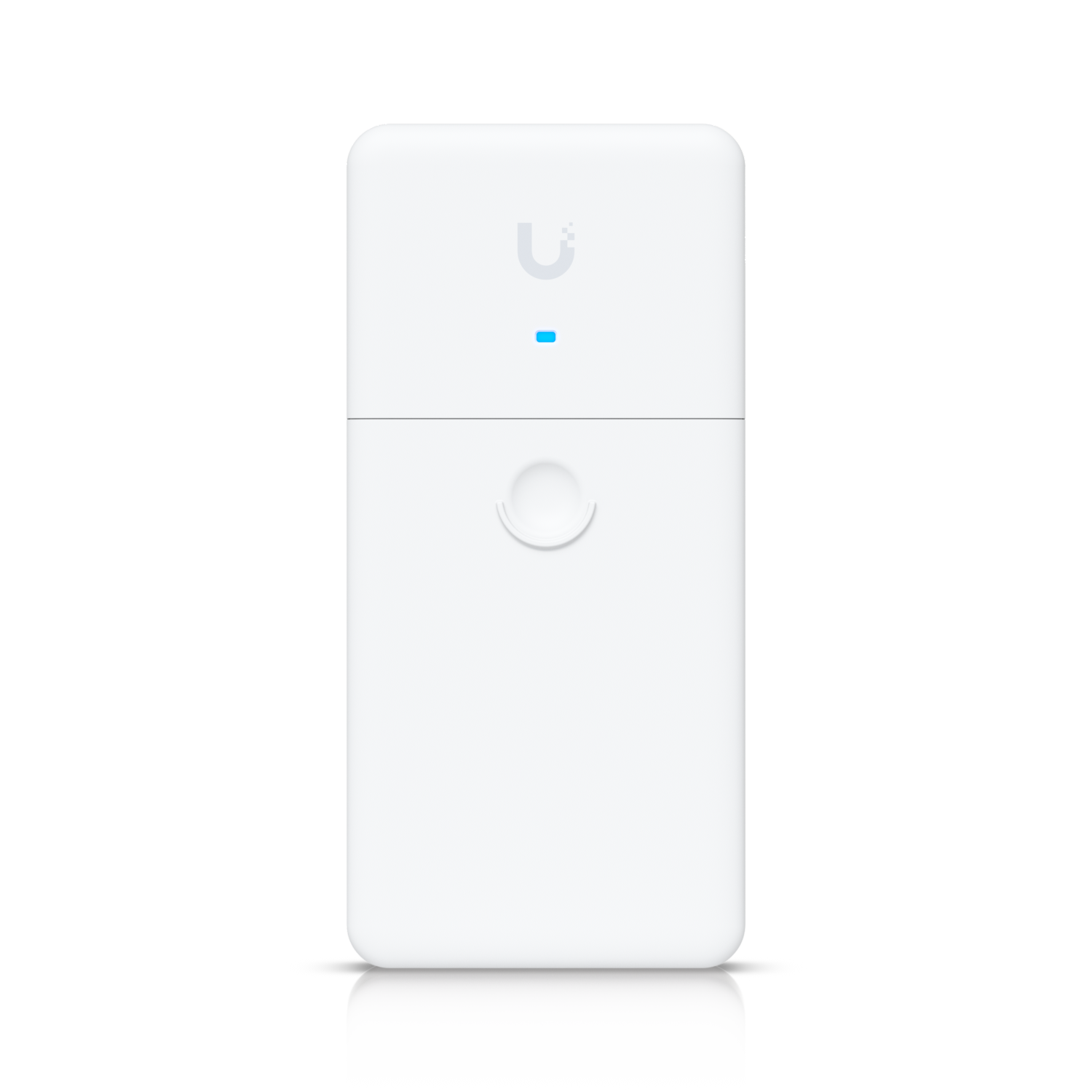

Gigabit-Ethernet-Adapter mit großer Reichweite, der PoE/PoE+ empfängt und einen Passthrough-PoE-Ausgang bietet. Erweitern Sie PoE-Verbindungen auf bis zu 1 km* (1) GbE RJ45-Port für PoE/PoE+-Eingang** (1) GbE RJ45-Port für Passthrough-PoE-Ausgang 10kA+ Überspannungsschutz Funktioniert zuverlässig bei extremen Temperaturen (-40 bis 80 °C) *Repeater müssen in 100-m-Schritten platziert werden. **Stromversorgung über Pins 1, 2+; 3, 6- die von bestimmten Switches von Drittanbietern möglicherweise nicht unterstützt werden. Wir empfehlen die Verwendung eines UniFi-Switches zur Stromversorgung des Geräts.     Technische Spezifikationen   Mechanisch Maße 196,5 x 93,5 x 39 mm (7,7 x 3,7 x 1,5") Gewicht 350 g (12,3 Unzen) Gehäusematerial UV-stabilisiertes Polycarbonat Montagematerial Edelstahl Wetterfest IPX5 Hardware Netzwerkschnittstelle (2) GbE RJ45-Ports PoE-Schnittstelle (1) Passthrough-PoE-Ausgang 2-paarig (Pins 1,2+; 3,6-) Power-Methode PoE/PoE+ 2-Paare (Pins 1, 2+; 3, 6-)* *Wird möglicherweise von bestimmten Switches von Drittanbietern nicht unterstützt. Wir empfehlen die Verwendung eines UniFi-Switches zur Stromversorgung des Geräts. Max. Stromverbrauch (ohne PoE-Ausgang) 1,5 W Spannungsbereich 37–57 V Gleichstrom ESD/EMP-Schutz Luft/Kontakt: ± 30 kV DC-Funkenspannung 90V bei 100V/s Max. Impulsüberschlagsspannung 700 V bei 1 kV/μs Entladestrom 10kA+ Max. MTU 1.500 Byte Modi Ethernet-Repeater mit großer Reichweite für den Innen- und Außenbereich Betriebstemperatur -40 bis 80 °C (-40 bis 176 °F) Betriebsfeuchtigkeit 10 bis 95 % nicht kondensierend Zertifizierungen CE, FCC, IC LEDs System Blau: Strom EIN Ethernet Grün: 1 Gbit/s Gelb: 10/100 Mbit/s PoE Gelb: Passthrough-PoE-Ausgang

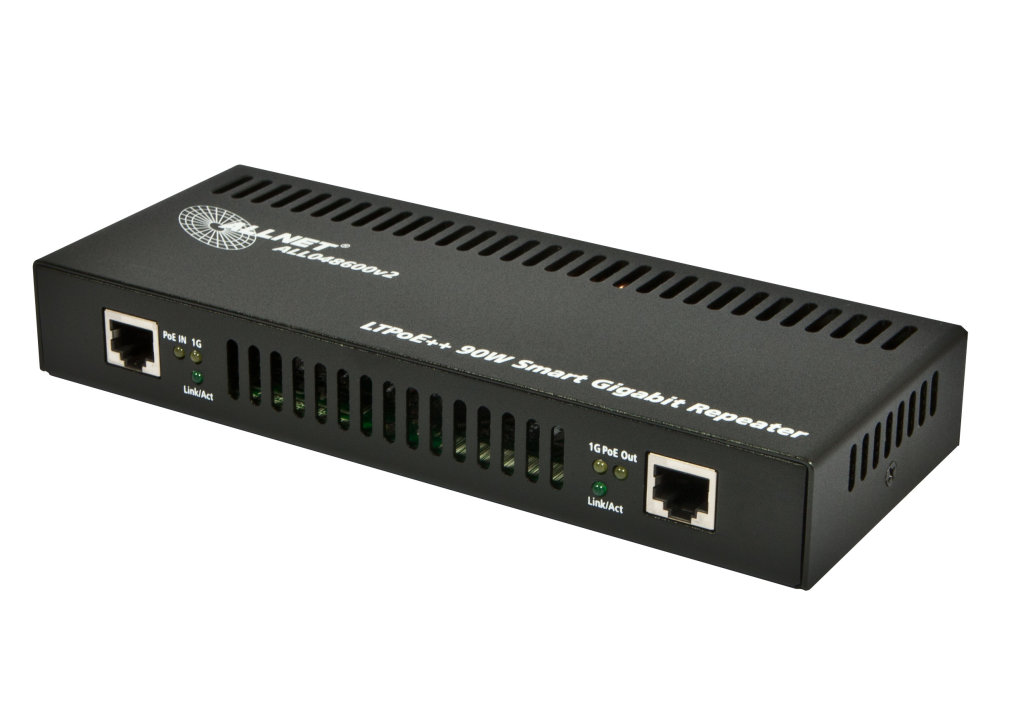

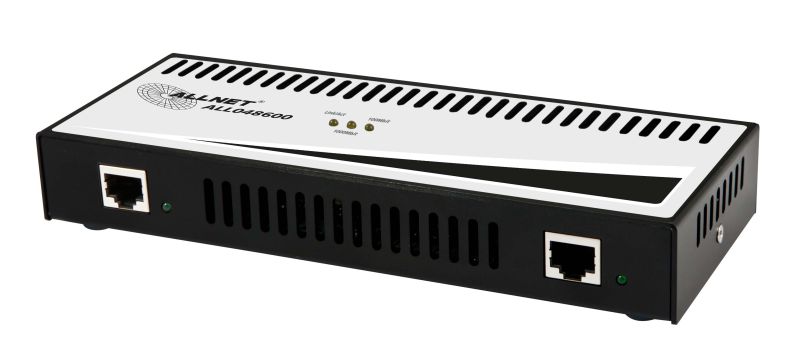

Highlights:2x Gigabit Ethernet ports PoE (Daten und Strom)LT PoE++, IEEE802.3 at+/at/afbis zu 6 Repeater kaskadierbarPower over Ethernet, einfach um 100m erweitern.   Der Power Over Ethernet Repeater ALLNET ALL048600 erweitert die PoE- und Netzwerkreichweite um 100m. Je nach PoE Eingangsleistung können bis zu 6 Repeater hintereinander verbunden werden. Wir empfehlen z.B. den ALLNET ALL048900 LT PoE Injektor für die Ausgangsleistung.     Technische Daten:  Element Spezifikation Unterstützte Standards:LT PoE++IEEE802.3af Power over EthernetIEEE802.3at Power over Ethernet enhancementsIEEE802.3 10BaseTIEEE802.3u 100BaseTXIEEE 802.3ab 1000BaseTAnschlüsse:1x RJ45 Eingang (Daten und Strom) 1x RJ45 Ausgang (Daten und Strom) LED Indikatoren:Power / PoE Act/StatusSpannungseingang:PoE 36~57VSpannungsausgang:LT PoE++, 802.3af/at/at+Stromverbrauch:System: 2,1A (Max.120W), StandBy: typ. 1,5WGehäuse:Metallgehäuse, Wandmontage möglichMaße:Länge/Breite/Höhe: 200 x 80 x 36 mm Gewicht:253g (o. Netzteil und Verpackung)Umgebung: Temperatur Betrieb: 0 ~ 50 °CLuftfeuchtigkeit Betrieb: 10% ~ 90% (nicht kondensierend)Temperatur Aufbewahrung: -40 ~ 70 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend)Kennzeichnung:CE

Highlights: 2x Gigabit Ethernet ports PoE (Daten und Strom) LT PoE++, IEEE802.3 at+/at/af bis zu 6 Repeater kaskadierbar   Power over Ethernet, einfach um 100m erweitern. Der Power Over Ethernet Repeater ALLNET ALL048600 erweitert die PoE- und Netzwerkreichweite um 100m. Je nach PoE Eingangsleistung können bis zu 6 Repeater hintereinander verbunden werden. Wir empfehlen z.B. den ALLNET ALL048900 LT PoE Injektor für die Ausgangsleistung. Technische Daten: Element Spezifikation Unterstützte Standards: LT PoE++ IEEE802.3af Power over Ethernet IEEE802.3at Power over Ethernet IEEE802.3 10BaseT IEEE802.3u 100BaseTX IEEE 802.3ab 1000BaseT Anschlüsse: 1x RJ45 Eingang (Daten und Strom) 1x RJ45 Ausgang (Daten und Strom) LED Indikatoren: Power / PoE Act/Status Spannungseingang: PoE 36~57V Spannungsausgang: LT PoE++, 802.3af/at/at+ Stromverbrauch: System: 2,1A (Max.120W), StandBy: typ. 1,5W Gehäuse: Metallgehäuse, Wandmontage möglich Maße: Länge/Breite/Höhe: 200 x 80 x 36 mm Gewicht: 253g (o. Netzteil und Verpackung) Umgebung: Temperatur Betrieb: 0 ~ 50 °C Luftfeuchtigkeit Betrieb: 10% ~ 90% (nicht kondensierend) Temperatur Aufbewahrung: -40 ~ 70 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) Kennzeichnung: CE

Highlights: Outdoor-tauglich nach IP67 (staubdicht & wassergeschützt) Verlängerung von PoE-Netzwerken auf bis zu 300 m 1x Gigabit PoE Eingang (IEEE 802.3bt) 2x Gigabit PoE Ausgang (IEEE 802.3af/at) Gesamtleistung bis zu 70 Watt Erweiterter Temperaturbereich: -20 °C bis +60 °C Robustes, kompaktes Design für den Außeneinsatz ALL-PR2013O-30W – Outdoor PoE Repeater für bis zu 300 m Reichweite Der ALL-PR2013O-30W ist die ideale Lösung, wenn PoE-Verbindungen über große Distanzen zuverlässig realisiert werden müssen. Als kompakter Outdoor PoE Repeater / 2-Port PoE Switch verlängert er bestehende Netzwerke um bis zu 100 Meter pro Gerät – und ermöglicht so Reichweiten von bis zu 300 Metern. Dank aktivem Signal-Refresh wird die Daten- und Stromübertragung stabil neu aufbereitet – perfekt für anspruchsvolle Outdoor-Installationen ohne dabei eine externe Stromzufuhr zu benötigen.  Typische Einsatzszenarien Versorgung von IP-Kameras und Access Points im Außenbereich Anschluss von zwei IP-Kameras mit nur einer Zuleitung Realisierung von Notruf- oder IP-Telefonen außerhalb von Gebäuden Netzwerkverbindungen zwischen Gebäuden oder weit entfernten Bereichen Funktionsweise Der Repeater wird über IEEE 802.3bt (PoE++) gespeist und gibt an den Ausgängen PoE nach IEEE 802.3af/at mit bis zu 70 Watt Gesamtleistung aus. Durch die aktive Signalverstärkung kann die klassische 100 m Begrenzung von Ethernet zuverlässig erweitert werden. Ein zusätzlicher Vorteil: Der Outdoor Repeater ermöglicht den Anschluss von zwei PoE-Endgeräten über nur ein verlegtes Kabel, sodass keine zusätzlichen Bohrungen oder zweite Leitungen notwendig sind – ideal für saubere und kosteneffiziente Installationen im Außenbereich.  Wichtig: Für den Betrieb wird eine PoE BT (802.3bt) Einspeisung benötigt. Technical Details: Model ALL-PR2013O-30W Standard IEEE802.3 IEEE802.3u IEEE802.3ab IEEE802.3x IEEE802.3af IEEE802.3at IEEE802.3bt Port PoE in port:1 x 10/100/1000Mbps RJ45 port PoE out port : 2 x 10/100/1000Mbps RJ45 port Network Media(Cable) 10BASE-T: UTP category 3,4, 5 cable (=100m) 100BASE-TX: UTP category 5,5e cable (=100m) 1000BASE-TX: UTP category5e cable (=100m) LED LAN PoE Standard IEEE802.3af/at/bt Dimensions (L*W*H) 150*73*44MM RJ45 PoE PoE in port: PoE PIN 1/2 = (+) PIN 3/6 = (-) or PIN 4/5 (+) and  PIN 7/8 = (-) PoE out port:  PINS 1/2 = (+) and  PINS 3/6 = (-) PoE port 2 Power Supply PoE PD port input 95W Max PoE Power Output Per port 48-55V DC  Max.30W IEEE802.3at Operating Temperature -20°C ~ 60 °C Storage Temperature -40 °C ~ 80 °C Operating Humidity 10% ~ 90% non-condensing Storage Humidity 5% ~ 90% non-condensing Surge Protection Differential mode±4KV, Common mode±6KV MTBF >50000 hour Electrostatic standard Contact 6KV,air 8KV Weather Rating IP67 Vandal Proof IK10 Marks CE
