PoE Splitter

ALLNET PoE Splitter-Mini/Extractor / Gigabit / 24W / 5V/12V Schaltbar / ALL-PS102G-AF-AT nicht-isolierter Gigabit PD PoE-Splitter unterstützt IEEE802.3af/at-Standard, kompatibel mit PIN 12/36 & 45/78 Dual-Mode-Stromversorgung. Eingangsspannung: 44-57VDC, Ausgangsspannung: 5V oder 12VDC, und maximale Volllastleistung ist 24W. Hightlights: Selbstanpassung der Gigabit-Rate, 8P Kupferkabel RJ45-Anschluss. Unterstützt IEEE802.3af/at Standard, sowohl Mid-Span ( 4/5+, 7/8- ) als auch End-Span ( 1/2+, 3/6- ) Ausgangsspannung 5V/12VDC optional, geeignet für verschiedene Netzwerkanschlüsse Eingangsspannung 44-57VDC, Nennausgangsleistung 12W, mehr als 82% Wirkungsgrad Schutz gegen Kurzschluss, Überstrom und Übertemperatur 2000V Hochspannungsisolierung (Eingangsstufe zu Ausgangsstufe), weniger als 200mV Ausgangswelligkeit Inkl. ca. 10cm langem Hohlstecker Kabel auf Hohlstecker Außen= 5,5mm & Innen 2,1mm für Direkten Anschluß an Endgeräte mit Hohlstecker-Buchse ALL-PS102G-AF-AT ist ein Gigabit-PD-PoE-Splitter, der von ALLNET unabhängig entwickelt wurde. Er hat einen 1x RJ45-Eingangsanschluss, 1x RJ45-Ausgangsanschluss und 1x DC 5,5mm / 2,1mm-Buchse. Der DC5V/12V-Ausgangsspannungswahlschalter ermöglicht den Anschluss von PoE-Switches an verschiedene Nicht-PoE-Netzwerkanschlüsse. Effektive Lösung der Sicherheitsüberwachung, drahtlose Netzwerke, begrenzt durch die Stromleitung Layout, reduzierte Systemverkabelung, verbesserte Systemstabilität und Sicherheit, und reduzierte Wartungskosten. Der ALL-PS102G-AF-AT PoE-Splitter besteht aus ABS- und PC-flammhemmendem Kunststoffmaterial. Er entspricht dem IEEE802.3 af/at PoE-Standard und verfügt über zwei Stromversorgungsmodi: Endspan (1,2+, 3,6-) und Midspan (4,5+, 7,8-). Die Ausgangsleistung beträgt bis zu 24 W. Geringe Restwelligkeit, >82% Wirkungsgrad, 2KV Portschutzisolierung. Es verfügt über Kurzschluss-, Überstrom- und Übertemperaturschutz. Plug and Play, keine Konfiguration, einfach zu bedienen. Technical Details: Model ALL-PS102G-AF-AT Interface Characteristics Fixed Port 2x10/100/1000Base-T RJ45 ports (Data) 1*DC5521 power socket(Power) Ethernet Port Ethernet port can support 10/100/1000Base-T auto-sensing, full/half duplex MDI/MDI-X self-adaption Network Characteristics Transmission Bandwidth (Rate) 10/100/1000Mbps Twisted Pair Transmission 10BASE-T: Cat3,4,5 UTP(≤100 meter) 100BASE-TX: Cat5 or later UTP(≤100 meter) 1000BASE-T:Cat5e or later UTP(≤100 meter) Output VoltageSwitch 12V: DC12Voutput voltage (default) 5V: DC5Voutput voltage Network Protocol and Indicator Network Protocol IEEE802.3 10BASE-T, IEEE802.3i 10Base-T IEEE802.3u 100Base-TX, IEEE802.3ab 1000Base-T IEEE802.3x LED Indicator PoE indicator: POE (green), Power indicator: PWR (green) PoE & Power Supply PoE Port (PD) PD port IEEE802.3af/at @ POE   IEEE802.3 10BASE-T, IEEE802.3i 10Base-T IEEE802.3u 100Base-TX, IEEE802.3x Power Supply Pin 1/2 (+), 3/6 (-),& 4/5 (+), 7/8 (-) Input Voltage 44-57VDC Output Voltage Default 12VDC ±0.5V, optional 5VDC ±0.5V Power Consumption Standby<1W, Full Load<24W Conversion Efficiency (Output: Input) ≥82% Physical Parameter Operation TEMP / Humidity -20~+55°C, 5%~90% RH Non condensing Storage TEMP / Humidity -40~+85°C, 5%~95% RH Non condensing Dimension (L*W*H) 103*50*29mm Net /Gross Weight <0.08kg /<0.1kg Lightning protection / protection level Lightning protection: 4KV 8/20us; Protection level: IP30 Marks CE

Highlights:IEEE802.3af/at Standardbis zu 90W AusgangsleistungDC Ausgang 10-25V2x USB Ausgang 5V/2APower over Ethernet, auch wenn es Ihr Endgerät nicht unterstützt.   Der Power Over Ethernet Splitter ermöglicht es ihnen ihre Netzwerk-Devices, wie beispielsweise Access Points, LAN Kameras oder Switches/Hubs die nicht PoE-fähig sind, trotzem über das CAT6 Kabel mit Spannung zu versorgen überall wo sie die Geräte benötigen. Der ALL048700 splittet vor dem Device die vom Netzwerkkabel kommende Spannung und die Daten wieder auf zwei Buchsen auf. Hierbei wird eine Spannung von 10V-25V (in 1V Schritten) über einen Drehschalter wieder ausgegeben, somit ist dieser Splitter Universal einzusetzten. Der Splitter ist kompatibel mit IEEE802.3af/at / LT PoE++ und liefert sogar je nach Eingangsleistung bis zu einer Ausgangsleistung von 90 Watt. Darüber hinaus können über die beiden USB Ports z.B. Smartphones und Tablets geladen werden. Technische Daten:  Element Spezifikation Unterstützte Standards:LT PoE++IEEE802.3af Power over EthernetIEEE802.3at Power over Ethernet enhancementsIEEE802.3 10BaseTIEEE802.3u 100BaseTXIEEE 802.3ab 1000BaseTAnschlüsse:1x RJ45 Eingang (Daten und Strom)1x RJ45 Ausgang (nur Daten) 1x Ausgang (nur Strom) Phönixklemmen2x USB 2.0 5V Ausgänge á max. 2ALED Indikatoren:Power / PoE Act/StatusSpannungseingang:44~57VSpannungsausgang:10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25VStromverbrauch:System: 2,1A (Max.120W), StandBy: typ. 1,8WGehäuse:Metallgehäuse, Wandmontage möglichMaße:Länge/Breite/Höhe: 200 x 80 x 36 mm Gewicht:440g (o. Netzteil und Verpackung)Umgebung: Temperatur Betrieb: 0 ~ 50 °CLuftfeuchtigkeit Betrieb: 10% ~ 90% (nicht kondensierend)Temperatur Aufbewahrung: -40 ~ 70 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend)Kennzeichnung:CE

IEEE 802.3bt-konform (PoE++ / 4PPoE), RJ45 Eingangs- und Ausgangsports, bis zu 45W USB-C-Ausgangsport, Kunststoffgehäuse Hightlights: Lädt  Endgeräte mit USB-C-Stromeingang wie Notebooks, Macbook Pro®, Tablets, Smartphones von einer IEEE 802.3bt/at/af-PoE-Anbindung Liefert Gigabit Ethernet Buchse für ein RJ45-Netzwerk fähiges Endgerät PoE-Strombudget von 45W max. bei 60W Eingangsstrom via IEEE 802.3bt-Verbindung vom davorgeschalten PoE BT Switch oder Injektor Ausgang DC5V/4A,9VDC/3A, 12VDC/3A, 15V3A, 20V2.5A Thermische Abschaltung  Überspannungsschutz (OVP) Überstromschutz (OCP) Kurzschlussschutz (SCP) Der ALL-PS103G-BT60-PD splittet die Daten und den Strom von PoE zu Type-C Geräten. Er unterstützt PoE-Anwendungen in Gigabit-Ethernet-Umgebungen. Der ALL-PS103G-BT60-PD ist konform mit der IEEE802.3af/at/bt Stromklassifizierung. Breiter Eingangsspannungsbereich, 36Vdc bis 57Vdc. Die maximale Ausgangsleistung kann 50W erreichen, und die Ausgangsspannung liegt zwischen 5V und 20V, je nach den Anforderungen Ihrer Typ-C-PD Endgeräte, wie Computer, IPad, Macbook, Google Wifi usw. Technical Details: Item Description Ports   1x 10/100/1000M RJ45 PoE Port (DATA + POWER IN) 1x 10/100/1000M RJ45 LAN Port (Only DATA) 1x Type-C USB (DC OUT)   Network Media   10Mbps: Cat 3,4,5 Unshielded Cable 100Mbps: Cat 5,5E Unshielded Cable 1000Mbps: Cat 5E, 6 Unshielded Cable   Pass Through Data Rates 10/100/1000 Mbps Power Output DC5V/3.4A, 9VDC/3A, 12VDC/3A, 15V3A, 20V2.5A Input Power Requirements IEEE802.3af 15W PoE Type 1 Class 3 IEEE802.3at 30W PoE Type 2 Class 4 IEEE802.3bt 60W PoE Type 3 Class 6 Indicators PoE ready / in-use Connectors Shielded RJ-45, EIA 568A and 568B Dimensions 80x54x24mm Environmental Conditions Operating Ambient Temperature:0 to 40? Operating Humidity: Maximum 90%, Non-condensing Storage Temperature:-20 to 70? Storage Humidity: Maximum 95%, Non-condensing Regulatory Compliance   IEEE 803.3bt (60W PoE) IEEE 802.3at (30W PoE) IEEE 802.3af (15W PoE) IEEE 802.3 (Ethernet) IEEE 802.3u (Fast Ethernet) IEEE 802.3ab (Gigabit Ethernet) RoHS Compliant, CE, FCC

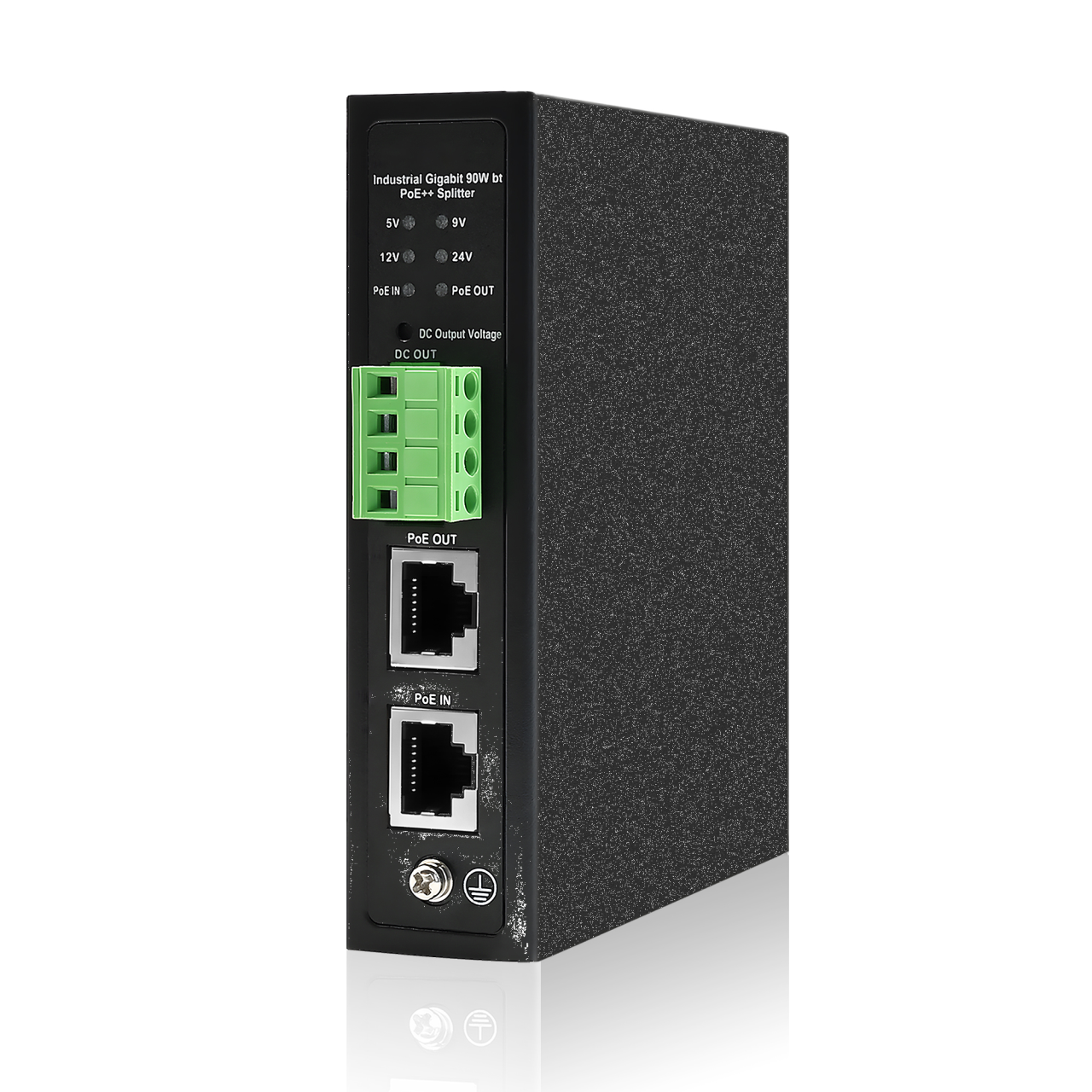

Highlight: Konform mit IEEE 802.3i / 802.3u / 802.3ab 1× Gigabit Ethernet RJ45 PoE-Eingang 1× Gigabit Ethernet RJ45 PoE-Ausgang 4-polige Phoenix-Klemme zur Aufteilung von PoE in einen DC-Stromausgang Einstellbarer DC-Stromausgang: 5 V / 9 V / 12 V / 24 V Unterstützt IEEE 802.3af / 802.3at / 802.3bt (PoE++ / Type 4) Maximale Gesamtausgangsleistung: 72 W Drei schienenmontierte Ausführungen für flexible Installation Betriebstemperatur: –40 °C bis +75 °C Der ALL-PSI104G-BT90-PD ist ein leistungsstarker industrieller PoE-Splitter für Gigabit-Ethernet-Anwendungen, der eine 48-V-PoE-Eingangsspannung zuverlässig in 5 V, 9 V, 12 V oder 24 V DC umwandelt. Die Stromversorgung erfolgt über ein RJ45-Ethernetkabel, wodurch zusätzliche Netzteile oder separate Stromleitungen entfallen. Das Gerät erfüllt die Leistungsanforderungen der Standards IEEE 802.3af, 802.3at und 802.3bt und unterstützt sowohl die Umwandlung in einen DC-Stromausgang über eine 4-polige Phoenix-Klemme als auch einen direkten PoE-Durchgangsausgang. Mit einer maximalen Ausgangsleistung von bis zu 72 W (PoE++ / BT) eignet sich der PoE-Splitter ideal für leistungsintensive Endgeräte wie Industrie-Kameras, Access Points, Displays, Controller oder IoT-Anwendungen. Dank seines robusten industriellen Designs, der Schienenmontageoptionen und des weiten Betriebstemperaturbereichs von –40 °C bis +75 °C ist der ALL-PSI104G-BT90-PD optimal für den Einsatz in rauen Industrieumgebungen, Schaltschränken, Verkehrssystemen und Automatisierungsanwendungen geeignet. Merkmale Konform mit IEEE802.3af, IEEE802.3at, IEEE802.3bt. Unterstützt PoE-Anwendungen in Gigabit-Ethernet-Umgebungen. Auto-Sensing Algorithmus ermöglicht die Stromabnahme von IEEE802.3af/at/bt PSE. Splittet den 48VDC Strom über RJ45 Ethernet Kabel in verschiedene DC Ausgänge. Unterstützt einen weiten Eingangsspannungsbereich von 44Vdc bis 57Vdc. Maximale Ausgangsleistung bis zu 72W. Unterstützung für den POE-Ausgang nach IEEE 802.3af/at/bt. Einstellbarer Ausgang 5VDC/14A oder 9VDC/7.8A oder 12VDC/5.9A,24VDC/3A. Thermische Abschaltung. Kurzschluss-Schutz. Hocheffizienter DC/DC-Wandler. LED-Indikatoren für die Anzeige der Leistungsaufnahme. Plug-and-Play. Frontanschlüsse: Technische Details: Einzelteil Beschreibung Port 1 10/100/1000M RJ45 PoE Port (DATA + POWER IN) 1 10/100/1000M RJ45 PoE Anschluss (DATA + POWER OUT) 1 DC-Schnittstelle (DC OUT) Netzwerk Medien 10Mbps: Cat 3,4,5 Ungeschirmtes Kabel 100Mbps: Cat 5,5E Ungeschirmtes Kabel 1000Mbps: Cat 5E, 6 Ungeschirmtes Kabel Durchgangsdatenraten 10/100/1000 Mbit/s Stromausgang Einstellbar: 5VDC/14A max 9VDC/7.8A max 12VDC/5.9A max 24VDC/3A max PoE-Ausgang IEEE 802.3af/at/bt, max.72W Eingangsleistungsanforderungen DC-Eingangsspannung: 44 bis 57 VDC Anzeigen PoE-Anzeigen / DC-Ausgangsspannungs-Anzeigen Anschlüsse Geschirmte RJ-45, EIA 568A und 568B Abmessungen 119x85.5x28mm Umgebungsbedingungen Umgebungstemperatur bei Betrieb: -40 bis +75°C Betriebsluftfeuchtigkeit: Maximal 90%, nicht kondensierend Lagertemperatur: -40 bis +75&Grad;C Lagerung Luftfeuchtigkeit: Maximal 95%, nicht kondensierend Einhaltung gesetzlicher Vorschriften IEEE 802.3af (PoE) IEEE 802.3at (PoE) IEEE 802.3bt (PoE) IEEE 802.3 (Ethernet) IEEE 802.3u (Fast Ethernet) IEEE 802.3ab (Gigabit-Ethernet) RoHS-konform, CE, FCC
