ALLNET Apollo Wireless AP WIFI6 • AX3000 • 2x2 • Indoor • 2.5 GbE • ALL-WAPC0522AX-3000 • Apollo Highlights: Dual Concurrent 802.11ax-Architektur und Abwärtskompatibilität mit 11ac/a/b/g/n-Clientgeräten Unterstützung für WPA3 und WPA2-AES-Authentifizierung 5 dBi integrierte 2x2-Antenne Unterstützt bis zu 2.400 Mbps im 5GHz Frequenzband und 574 Mbps im 2.4GHz Frequenzband Unterstützt 5GHz DFS-Kanäle Lokale und Fernverwaltung über FitController Controller ohne Gebühren 2,5 GBit 802.3af PoE Port für einfache Platzierung bis zu 328 Fuß von einer Stromquelle entfernt Auswahl an AP- und WDS-Modi, um Ihre Verwaltungs- und Bereitstellungsanforderungen zu erfüllen. ALLNET Apollo Series ALL-WAPC0522AX-3000 2x2 Lite Managed Indoor Wireless Access Point bietet fortschrittliche 802.11ax Technologie, die dem Benutzer eine unglaublich schnelle und effiziente Leistung mit einer maximalen theoretischen Geschwindigkeit von 574 Mbps auf der 2,4GHz Frequenz und unglaublichen 2.400Mbps auf der 5GHz Frequenz bietet! Darüber hinaus ist es durch erstklassige WPA3/WPA2PSK AES-Verschlüsselungsprotokolle für unvergleichliche Sicherheit geschützt. Sicherheit. Technical Details Basics: Basic ALL-WAPC0522AX-3000 Apollo Entry 2x2 Entry AP Main Chipset IPQ5018 ARM A53, 1GHz Dual-Core Flash 8MB SPI NOR (reserved) 128MB NAND RAM 512MB DDR3 Transmit Power (Chain + Combining Gain) 2.4GHz: 21dBm 5GHz: 21dBm Interface 1x 10/100/1000/2500Mbps RJ45 Port IEEE802.3at PoE IN 1x Reset Button 1x DC Barrel Jack Operating Temperature 0 ~ 40°C Dimensions (W x L x H) 160 x 160 x 30mm Enclosure Material Plastic (Top Cover) Metal (Bottom Cover) Certification (Generic) FCC, CE Fully Technical Details: Fully ALL-WAPC0522AX-3000 Apollo Entry 2x2 Entry AP Wireless Radio Specification Access Point Type Indoor, dual radios concurrent, 5GHz 802.11 ax 2x2 MU-MIMO is backwards compatible with 802.11 ax/ ac/a/n mode, 2.4GHz 802.11 ax 2x2 MU-MIMO is backwards compatible with 802.11 b/g/n/ac Frequency Radio 2.4GHz: 2400MHz ~ 2495MHz, 5GHz: 5150MHz~5250MHz, 5250MHz~5350MHz, 5470~5725MHz, 5725MHz~5850MHz Support radios and channels will be varied on the configured regulatory domain. Supported Radio Technology 802.11ax: Orthogonal Frequency Division Multiple Access(OFDMA) 802.11b: Direct-sequence spread-spectrum (DSSS) 802.11ac/a/g/n: Orthogonal Frequency Division Multiple (OFDM) 802.11ax supports very high throughput (VHT)—HE 20/40/80/160 MHz 802.11ac supports very high throughput (VHT)—VHT 20/40/80 MHz 802.11n supports high throughput(HT) —HT 20/40 MHz 802.11n supports very high throughput under the 2.4GHz radio –VHT40 MHz (256-QAM) 802.11n/ac/ax packet aggregation: A-MPDU, A-SPDU Supported Modulation Type 802.11b: BPSK, QPSK, CCK 802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM 802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM 802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM Transmit Power (Combined) 2.4GHz: 21dBm; 5GHz: 21dBm Maximum power is limited by regulatory domain MU-MIMO MU-MIMO allows multiple spatial streamsto be allocated to different clients simultaneously on both download and upload sides. Tx Beamforming (TxBF) Increasing signal reliability and transmitting distance. Power Maximum Power Consumption (TBD,estimated) 17.4W PowerSource Standard IEEE802.3at DC IN 12V/2A Antenna Internal Antenna 2.4GHz:4dBi 5GHz:5dBi BLE2.4GHz:4.5dBi (reserved) Interfaces Networking Interface One 10/100/1000/2500 Mbps Ethernet Port One 10/100/1000 Mbps Ethernet Ports (reserved) Reset Button One(1) Reset Button (Convert Access Point to the Factory default or the Users Default) DCIN One(1) 12V DC IN Mounting Ceiling or Wall Mounting Mount Access Point in on the ceiling or wall via included accessories Mechanical & Environment Dimensions (LxWxH) 160mmx160mmx30mm Operating Temperature: 0°C~40°C Humidity:0%~90% typical Storage Temperature: -20°C~70°C Humidity:0%~90% typical Marks FCC Subpart15 B Subpart C 15.247 Subpart E 15.407 CE EN 300 328 EN 301 893 EN 50385 EN 55032 EN 55024 RF Performance Specification Wireless Indoor Access Point Channel Data Rate Transmit Power (Typical AVG.) Receive Sensitivity Tolerance = +/-1.5 dB 2.4GHz 5GHz 2.4GHz 5GHz Combine EIRP Combine EIRP 802.11b 1M 21 25 - - -95 - 11M 21 25 - - -88 - 802.11g/a 6M 21 25 21 26 -92 -92 54M 18 22 18 23 -74 -73 802.11n HT20 MCS0 21 25 21 26 -92 -92 MCS7 18 22 18 23 -74 -72 802.11n HT40 MCS0 21 25 21 26 -91 -89 MCS7 18 22 18 23 -72 -64 802.11ac VHT20 MCS0 21 25 21 26 -92 -92 MCS8 17 21 17 22 -67 -67 802.11ac VHT40 MCS0 21 25 21 26 -91 -89 MCS9 17 21 17 22 -66 -64 802.11ac VHT80 MCS0 - - 20 25 - -86 MCS9 - - 17 22 - -61 802.11ac VHT160 MCS0 - - 20 25 - -83 MCS11 - - 16 21 - -59 802.11ax HE20 MCS0 21 25 21 26 -92 -92 MCS11 16 20 16 21 -62 -61 802.11ax HE40 MCS0 21 25 21 26 -90 -89 MCS11 16 20 16 21 -59 -58 802.11ax HE80 MCS0 - - 20 25 - -86 MCS11 - - 16 21 - -56 802.11ax HE160 MCS0 - - 20 25 - -83 MCS11 - - 15 20 - -53

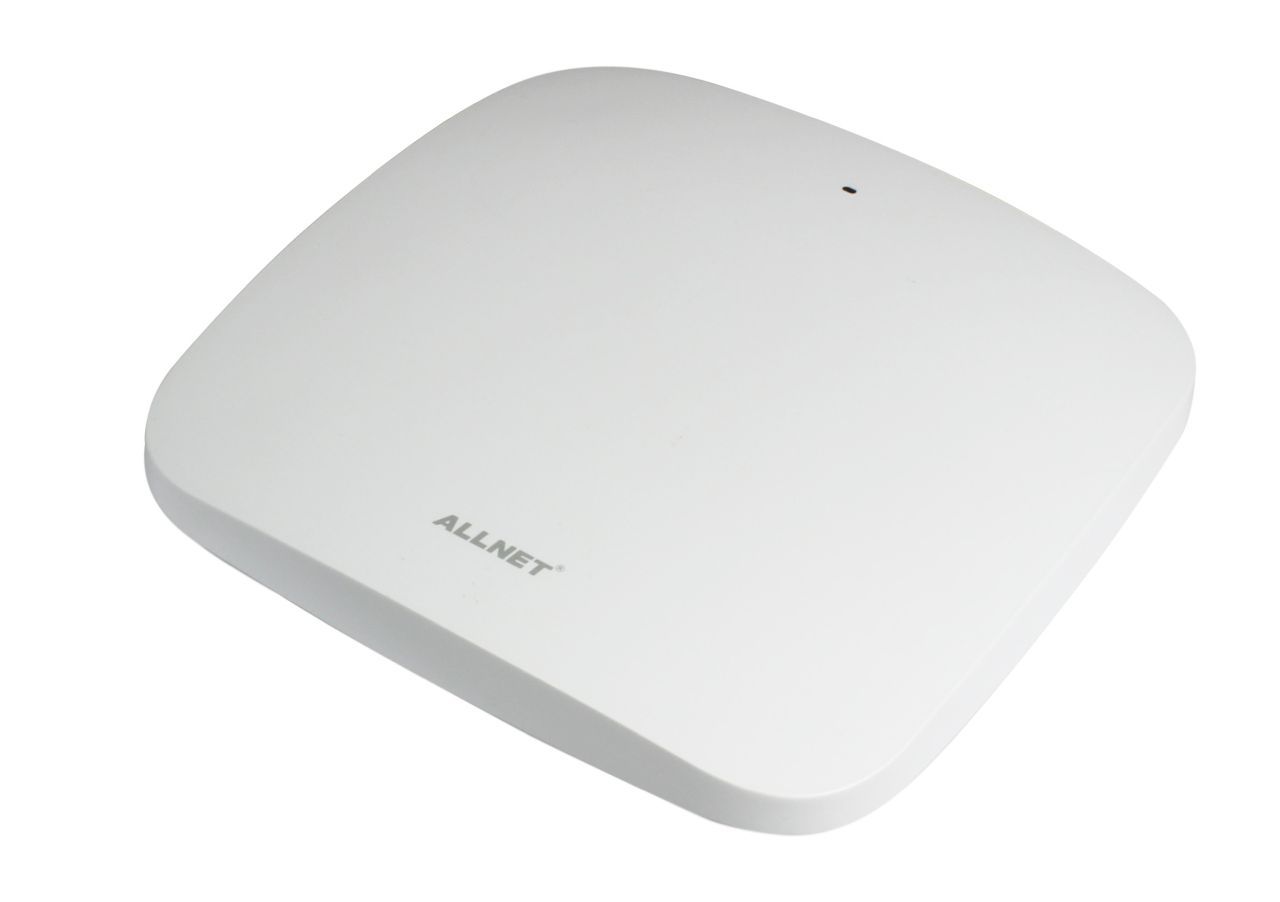

ALLNET Apollo Wireless AP WIFI6 • AX5400 • 2x2:2; 4x4:4 • Indoor • 2.5 GbE • ALL-WAPC0544AX-5400 • Apollo Highlights: Dual Concurrent 802.11ax-Architektur und Abwärtskompatibilität mit 11ac/a/b/g/n-Clientgeräten Unterstützung für WPA3 und WPA2-AES-Authentifizierung 5 dBi integrierte 2x2-Antenne Unterstützt bis zu 2.400 Mbps im 5GHz Frequenzband und 574 Mbps im 2.4GHz Frequenzband Unterstützt 5GHz DFS-Kanäle Lokale und Fernverwaltung über FitController Controller ohne Gebühren 1 GB 802.3af PoE Port für einfache Platzierung bis zu 328 Fuß von einer Stromquelle entfernt Auswahl an AP- und WDS-Modi, um Ihre Verwaltungs- und Bereitstellungsanforderungen zu erfüllen. ALLNET Apollo Series ALL-WAPC0544AX-5400 ist ein fortschrittlicher WiFi 6 Access Point, der die Möglichkeiten von WiFi für den Einsatz in Umgebungen mit hoher Kapazität erweitert und vertieft. Die funktionsreiche Hardware auf Enterprise-Niveau kann in einem schlanken und flachen Gehäuse angeboten werden, während gleichzeitig eine optimale Wärmeableitung erreicht wird, um effizienter zu arbeiten und weniger Strom für maximale 4x4 räumliche Streams mit 4804 Mbps im 5GHz Frequenzband und 573 Mbps im 2,4GHz Frequenzband zu verbrauchen. Physical Interfaces: Technical Details Basics: Basic ALL-WAPC0522AX-5400 Apollo Pro 2x2:2; 4x4:4 Main Chipset IPQ5018 ARM A53, 1GHz Dual-Core Flash 8MB SPI NOR (reserved) 128MB NAND RAM 512MB DDR3 Transmit Power (Combined) IPQ5018@2.4GHz: 21dBm QCN6024@5GHz: 27dBm Interface 1x 10/100/1000/2500Mbps RJ45 Port 1x Reset Button 1x DC Barrel Jack Operating Temperature 0 ~ 40°C Dimensions (W x L x H) 160 x 160 x 30mm Fully Technical Details: Fully ALL-WAPC0522AX-5400 Apollo Pro 2x2:2; 4x4:4 Wireless Radio Specification Access Point Type Indoor, dual radios concurrent, 5GHz 802.11 ax 4x4 MU MU-MIMO is backwards compatible with 802.11 ax/ ac/a/n mode, 2.4GHz 802.11 ax 2x2 MU MU-MIMO is backwards compatible with 802.11 b/g/n/ac Frequency Radio 2.4GHz: 2400MHz ~ 2495MHz, 5GHz: 5150MHz~5250MHz, 5250MHz~5350MHz, 5470~5725MHz, 5725MHz~5850MHz Support radios and channels will be varied on the configured regulatory domain. Supported Radio Technology 802.11ax: Orthogonal Frequency Division Multiple Access(OFDMA) 802.11b: Direct Direct-sequence spread spread-spectrum (DSSS) 802.11ac/a/g/n: Orthogonal Frequency Division Multiple (OFDM) 802.11ax supports very high throughput (VHT) —HE 20/40/80/160 MHz 802.11ac supports very high throughput (VHT) —VHT 20/40/80 MHz 802.11n supports high throughput (HT) —HT 20/40 MHz 802.11n supports very high throughput under the 2.4GHz radio –VHT40 MHz (256 256-QAM) 802.11n/ac/ax packet aggregation: A A-MPDU, A A-SPDU Supported Modulation Type 802.11b: BPSK, QPSK, CCK 802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM 802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM 802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM Transmit Power (Combined) 2.4GHz: 21dBm; 5GHz: 27dBm Maximum power is limited by regulatory domain MU-MIMO MU-MIMO allows multiple spatial streamsto be allocated to different clients simultaneously on both download and upload sides. Tx Beamforming (TxBF) Increasing signal reliability and transmitting distance. Power Maximum Power Consumption (TBD,estimated) 18W PowerSource Standard IEEE802.3at DC IN 12V/2A Antenna Internal Antenna 2.4GHz:4dBi 5GHz:5dBi Interfaces Networking Interface One 10/100/1000/2500 Mbps Ethernet Port Reset Button One(1) Reset Button (Convert Access Point to the Factory default or the Users Default) DCIN One(1) 12V DC IN Mounting Ceiling or Wall Mounting Mount Access Point in on the ceiling or wall via included accessories Mechanical & Environment Dimensions (LxWxH) 160mmx160mmx30mm Weight 430G Operating Temperature: 0°C~40°C Humidity:0%~90% typical Storage Temperature: -20°C~70°C Humidity:0%~90% typical Marks FCC Subpart15 B Subpart C 15.247 Subpart E 15.407 CE EN 300 328 EN 301 893 EN 50385 EN 55032 EN 55024 Fully Technical Details: Fully ALL-WAPC0522AX-5400 Apollo Pro 2x2:2; 4x4:4 Wireless Radio Specification AccessPointType Indoor, dual radios concurrent, 5GHz 802.11 ax 4x4 MU MU-MIMO is backwards compatible with 802.11 ax/ ac/a/n mode, 2.4GHz 802.11 ax 2x2 MU MU-MIMO is backwards compatible with 802.11 b/g/n/ac FrequencyRadio 2.4GHz: 2400MHz ~ 2495MHz, 5GHz: 5150MHz~5250MHz, 5250MHz~5350MHz, 5470~5725MHz, 5725MHz~5850MHz Support radios and channels will be varied on the configured regulatory domain. SupportedRadioTechnology 802.11ax: Orthogonal Frequency Division Multiple Access(OFDMA) 802.11b: Direct Direct-sequence spread spread-spectrum (DSSS) 802.11ac/a/g/n: Orthogonal Frequency Division Multiple (OFDM) 802.11ax supports very high throughput (VHT) —HE 20/40/80/160 MHz 802.11ac supports very high throughput (VHT) —VHT 20/40/80 MHz 802.11n supports high throughput (HT) —HT 20/40 MHz 802.11n supports very high throughput under the 2.4GHz radio –VHT40 MHz (256 256-QAM) 802.11n/ac/ax packet aggregation: A A-MPDU, A A-SPDU SupportedModulationType 802.11b: BPSK, QPSK, CCK 802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM 802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM 802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM TransmitPower(Combined) 2.4GHz: 21dBm; 5GHz: 27dBm Maximum power is limited by regulatory domain MU-MIMO MU-MIMO allows multiple spatial streamsto be allocated to different clients simultaneously on both download and upload sides. TxBeamforming(TxBF) Increasing signal reliability and transmitting distance. Power MaximumPowerConsumption(TBD,estimated) 18W PowerSource Standard IEEE802.3at DC IN 12V/2A Antenna Internal Antenna 2.4GHz:4dBi 5GHz:5dBi Interfaces NetworkingInterface One 10/100/1000/2500 Mbps Ethernet Port Reset Button One(1) Reset Button (Convert Access Point to the Factory default or the Users Default) DCIN One(1) 12V DC IN Mounting Ceiling or Wall Mounting Mount Access Point in on the ceiling or wall via included accessories Mechanical & Environment Dimensions(LxWxH) 160mmx160mmx30mm Weight 430G Operating Temperature: 0°C~40°C Humidity:0%~90% typical Storage Temperature: -20°C~70°C Humidity:0%~90% typical Marks FCC Subpart15 B Subpart C 15.247 Subpart E 15.407 CE EN 300 328 EN 301 893 EN 50385 EN 55032 EN 55024 RF Performance Specification Wireless Indoor Access Point Channel   Data Rate   Transmit Power (Typical AVG.)   Tolerance = +/-1.5 dBm   Receive Sensitivity (Per-chain)   2.4GHz   5GHz   2.4GHz   5GHz               Combine EIRP   Combine EIRP       802.11b 1M 21 25 - - -95 - 11M 21 25 - - -88 - 802.11g/a 6M 21 25 27 32 -91 -88 54M 18 22 25 30 -75 -71 802.11n HT20 MCS0 21 25 27 32 -92 -88 MCS7 18 22 25 30 -74 -71 802.11n HT40 MCS0 21 25 27 32 -89 -86 MCS7 18 22 25 30 -71 -68 802.11ac VHT20 MCS0 21 25 27 32 -92 -88 MCS8 17 21 24 29 -70 -66 802.11ac VHT40 MCS0 21 25 27 32 -89 -86 MCS9 17 21 23 28 -67 -63 802.11ac VHT80 MCS0 - - 27 32 - -81 MCS9 - - 23 28 - -59 802.11ac VHT160 MCS0 - - 27 32 - -80 MCS11 - - 22 27 - -53 802.11ax HE20 MCS0 21 25 27 32 -92 -88 MCS11 16 20 21 26 -63 -59 802.11ax HE40 MCS0 21 25 27 32 -89 -86 MCS11 16 20 21 26 -61 -57 802.11ax HE80 MCS0 - - 27 32 - -81 MCS11 - - 21 26 - -52 802.11ax HE160 MCS0 - - 27 32 - -80 MCS11 - - 21 26 - -52

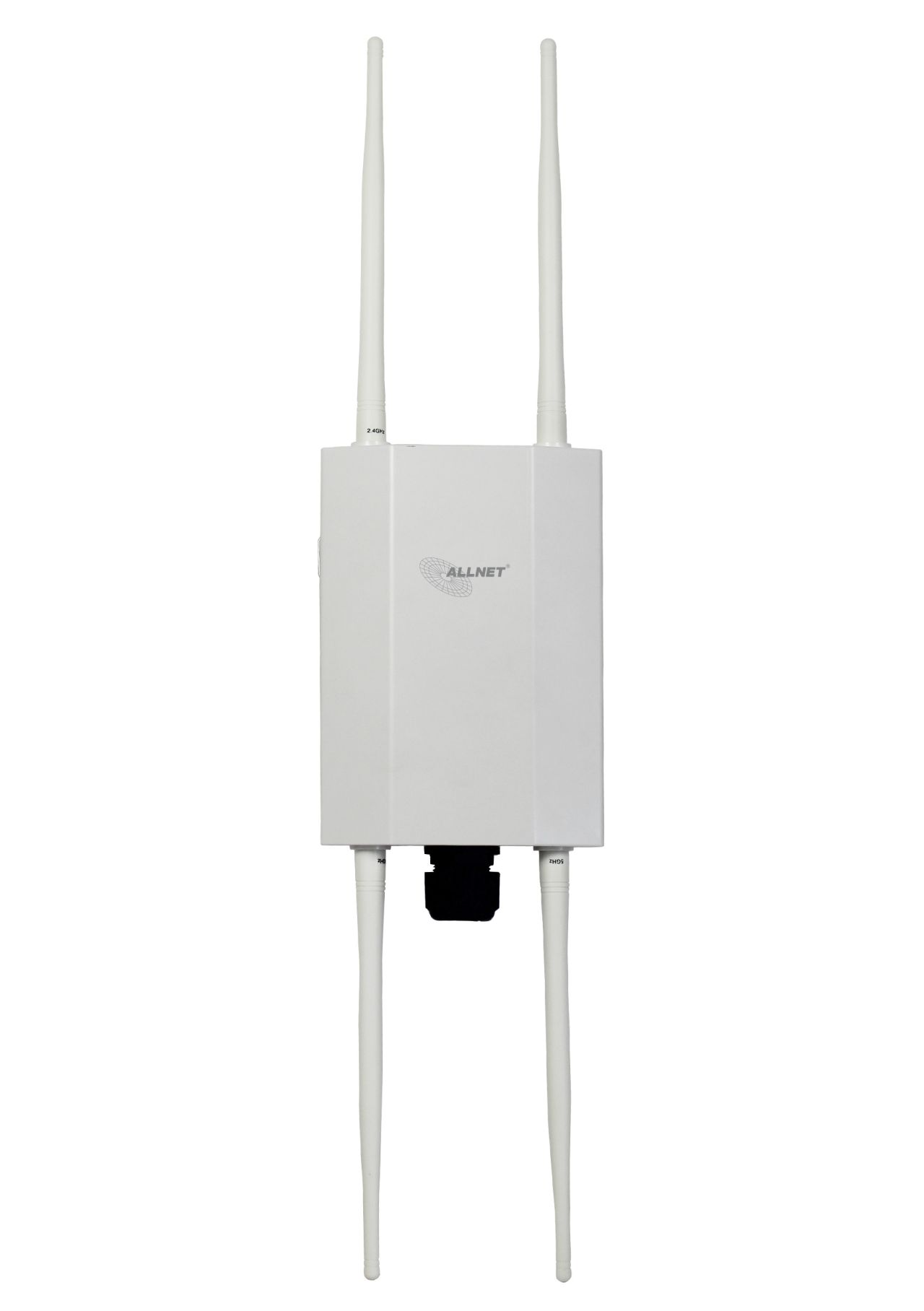

ALLNET Apollo Wireless AP WIFI6 • AX3000 • 2x2 • Outdoor IP67 • 2.5 GbE • ALL-WAPC0522AXO-3000 • Apollo Highlights: Dual Concurrent 802.11ax-Architektur und Abwärtskompatibilität mit 11ac/a/b/g/n-Client-Geräten; 2x2 Antennen Unterstützt bis zu 1.200 Mbps im 5-GHz-Frequenzband und 574 Mbps im 2,4-GHz-Frequenzband IP67-zertifiziertes, wetterfestes und staubdichtes Gehäuse widersteht rauen Umgebungen 2,5-GigE-PoE+-kompatibler Port für die einfache Platzierung an Orten, an denen es nur wenige Steckdosen gibt Auswahl von Cloud- oder Vor-Ort-Verwaltungsoptionen je nach Netzwerkarchitektur und administrativen Berechtigungen Cloud-Sichtbarkeit und -Kontrolle von überall Einrichtung in wenigen Minuten mit App-basierten Schritt-für-Schritt-Anleitungen Quick-Scan-Geräteregister, Fernüberwachung und Fehlerbehebung Systemmetriken, Analysen und Fernkonfigurationen in Echtzeit Keine Lizenzierung von Zugangspunkten oder Abonnementgebühren Uplink und Downlink von OFDMA verbessert die Übertragung zu APs und Client-Geräten Ziel-Weckzeit für energiesparende Client- und IoT-Geräte Uplink und Downlink von MU-MIMO für optimale Signal- und Empfangssicherheit für bis zu 2 Geräte Die ALLNET Apollo Series ALL-WAPC0522AXO-3000 Outdoor IP67 ist ein hochentwickelter WiFi 6 Access Point, der die Potenziale von WLAN in Umgebungen mit hoher Nutzerdichte erweitert und vertieft. Dieses Gerät bietet eine umfangreiche Enterprise-Hardware in einem fortschrittlichen Gehäuse, das gleichzeitig eine optimale thermische Wärmeableitung gewährleistet. Dies ermöglicht eine effizientere Leistung und reduziert den Stromverbrauch erheblich, während maximale Geschwindigkeiten von 2402Mbps im 5-GHz-Frequenzband und 573 Mbps im 2,4-GHz-Frequenzband mit bis zu 2x2 räumlichen Streams erreicht werden können. Der Access Point kann einfach an Wänden oder Masten montiert werden, was seine Installation und Nutzung noch flexibler gestaltet. Technical Details Basics:   ALL-WAPC0522AXO-3000 Main Chipset IPQ5016 ARM A53, 1GHz Dual-Core Flash 8MB SPI NOR (Reserved) 128MB NAND RAM 512MB DDR3 Transmit Power (Combined) 2.4GHz: 22dBm 5GHz: 24dBm Bluetooth N/A Interface 1x 10/100/1000/2500Mbps RJ45 Port Operating Temperature -20 ~ 60°C Dimensions (W x L x H) 190 x 124 x 47 mm Enclosure Material Plastic (Top Cover) Metal (Bottom Cover) Certification (Generic) Non-DFS FCC, CE DFS Fully Technical Details: Fully ALL-WAPC0522AXO-3000 Apollo Entry 2x2 Entry AP Wireless Radio Specification Access Point Type Outdoor IP67, dual radios concurrent, 5GHz 802.11 ax 2x2 MU-MIMO is backwards compatible with 802.11 ax/ ac/a/n mode, 2.4GHz 802.11 ax 2x2 MU-MIMO is backwards compatible with 802.11 b/g/n/ac Frequency Radio 2.4GHz: 2400MHz ~ 2495MHz, 5GHz: 5150MHz~5250MHz, 5250MHz~5350MHz, 5470~5725MHz, 5725MHz~5850MHz Support radios and channels will be varied on the configured regulatory domain. Supported Radio Technology 802.11ax: Orthogonal Frequency Division Multiple Access(OFDMA) 802.11b: Direct-sequence spread-spectrum (DSSS) 802.11ac/a/g/n:Orthogonal Frequency Division Multiple (OFDM) 802.11ax supports very high throughput(VHT)—HE 20/40/80/160 MHz 802.11ac supports very high throughput(VHT)—VHT 20/40/80 MHz 802.11n supports high throughput(HT) —HT 20/40 MHz 802.11n supports very high throughput under the 2.4GHz radio –VHT40 MHz (256-QAM) 802.11n/ac/ax packet aggregation: A-MPDU, A-SPDU Supported Modulation Type 802.11b: BPSK, QPSK, CCK 802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM 802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM 802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM Transmit Power (Combined) 2.4GHz: 21dBm; 5GHz: 24dBm Maximum power is limited by regulatory domain MU-MIMO MU-MIMO allows multiple spatial streamsto be allocated to different clients simultaneously on both download and upload sides. Tx Beamforming (TxBF) Increasing signal reliability and transmitting distance. Power Maximum Power Consumption 25W Power Source Standard IEEE802.3at Antenna External Antennas 2.4GHz:4dBi R-SMA-Male 5GHz:5dBi RSMA-Male R-SMA Female-Connector on AP for additional Antennas. Interfaces Networking Interface One(1) 10/100/1000/2500 Mbps Ethernet Ports IP Rating IP67 Mounting Ceiling or Wall Mounting Mount Access Point on the wall or Pole via included accessories Mechanical & Environment Dimensions(LxWxH) 190 x 124 x 47 mm Operating Temperature: -20°C~60°C Humidity: 0%~90% typical Storage Temperature: -30°C~80°C Humidity: 0%~90% typical Marks FCC Subpart15 B Subpart C 15.247 Subpart E 15.407CE EN 300 328 EN 301 893 EN 50385 EN 55032 EN 55024

ALLNET PoE Injektor Gigabit PoE IEEE802.3af & PoE+ IEEE802.3at (15,4W/30W) / Kunststoffgehäuse / "ALL0488v6" Highlights: PoE Injektor nach IEEE802.3af/at mit max. Leistung von 30W 2x RJ45 Gigabit Ports PoE Ausgang 55VDC@30W Midspan PoE PIN´s 4/5 (+) und 7/8(-) internes Netzteil kompakte Bauform inkl. 1,5m Netzkabel mit IEC-C5 zu IEC-CEE7 Schutzkontakt-Kabel NEU: Wandmontage fähig Intelligente Stromversorgung über Netzwerk ohne Switch Mit dem ALLNET ALL0488V6 Power over Ethernet Injektor installieren Sie Ihre PoE-fähigen IP Endgeräte wie WLAN AccessPoints, VoIP Telefone und vieles mehr absolut unabhängig von vorhandenen Stromsteckdosen. So lassen sich zum Beispiel für WLAN AccessPoints die funktechnisch idealsten Installationsorte in einem Gebäude auswählen, ohne auf die Stromverkabelung achten zu müssen. Nicht PoE-fähige Switche können günstigst mit Power over Ethernet "nachgerüstet" werden, speziell wenn man nur wenige Ports mit PoE-Versorgung benötigt. Hier erspart der ALL0488V6 die Anschaffung eines PoE-Switches. Der ALLNET ALL0488V6 unterstützt den IEEE802.3af & IEEE802.3at Standard mit einer Leistung von maximal 30W Watt. Der ALL0488V6 muss nicht konfiguriert werden. Es besitzt eine RJ45-Eingangsbuchse und eine RJ-45 Ausgangsbuchse, über die Switch und Endgerät mit dem PoE-Injektor verbunden werden. Die Kabellänge kann hier, wie im Ethernet üblich, bis zu 100 Metern zwischen Switch und Endgerät in Summe betragen. Durch die kompakte Bauform kann der ALLNET ALL0488V6 sehr unauffällig installiert werden. Er besitzt ein internes Netzteil und liefert die PoE-Spannung auf Pins 4,5 (+) und 7,8 (-).     Technische Daten: Element Spezifikation Unterstützte Standards: IEEE802.3at Power over Ethernet PoE+ IEEE802.3af Power over Ethernet IEEE802.3 10BaseT IEEE802.3u 100BaseTX IEEE802.ab 1000BaseT Ethernet Ports: 1x RJ45 10/100/1000 Mbps zur Verbindung zum Switch oder Hub 1x RJ45 10/100/1000 zur Verbindung zum PoE-Endgerät PoE Ausgang:   PoE IEEE802.11af/at, PoE Midspan, Stromanschlüsse: 4,5(+) 7,8(-) Stromversorgung: 100 - 240VAC, internes Netzteil / Output: 55V/550mA inkl. Anschlußkabel Schutzkontakt auf IEC320-C5 "Micky-Mouse" ca. 80cm Länge. Stromverbrauch: 30 Watt maximal bei angeschlossenem PoE-Endgerät AC-Überspannungsschutz: 1.0KV (5P/5N) L-N 1.2/50 (8/20) Tr/Th us 2.0KV (5P/5N) L-PE 1.2/50 (8/20) Tr/Th us N -PE Gehäuse: Kunststoffgehäuse Montage: Wandmontage möglich Maße: Länge/Breite/Höhe: 40 x 63 x 33 mm Umgebung: Temperatur Betrieb: 0 ~ 40 °C Luftfeuchtigkeit Betrieb: 10% ~ 90% (nicht kondensierend) Temperatur Aufbewahrung: -20 ~ 90 °C Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend) EMI: FCC CFR47 Part 15 EN55024 EN55032 EMS: IEC61000-4-2(ESD) ± 6kV(contact), ±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz~2GHz) IEC61000-4-4(EFT) Power Port: ±2kV; Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM, ±2kV/CM IEC61000-4-6(CS) 10V(150kHz~80MHz) Immunität.   IEC60068-2-6(Vibration) IEC60068-2-27(Impact) IEC60068-2-32(Free Fall) Kennzeichnung: CE; FCC Class A

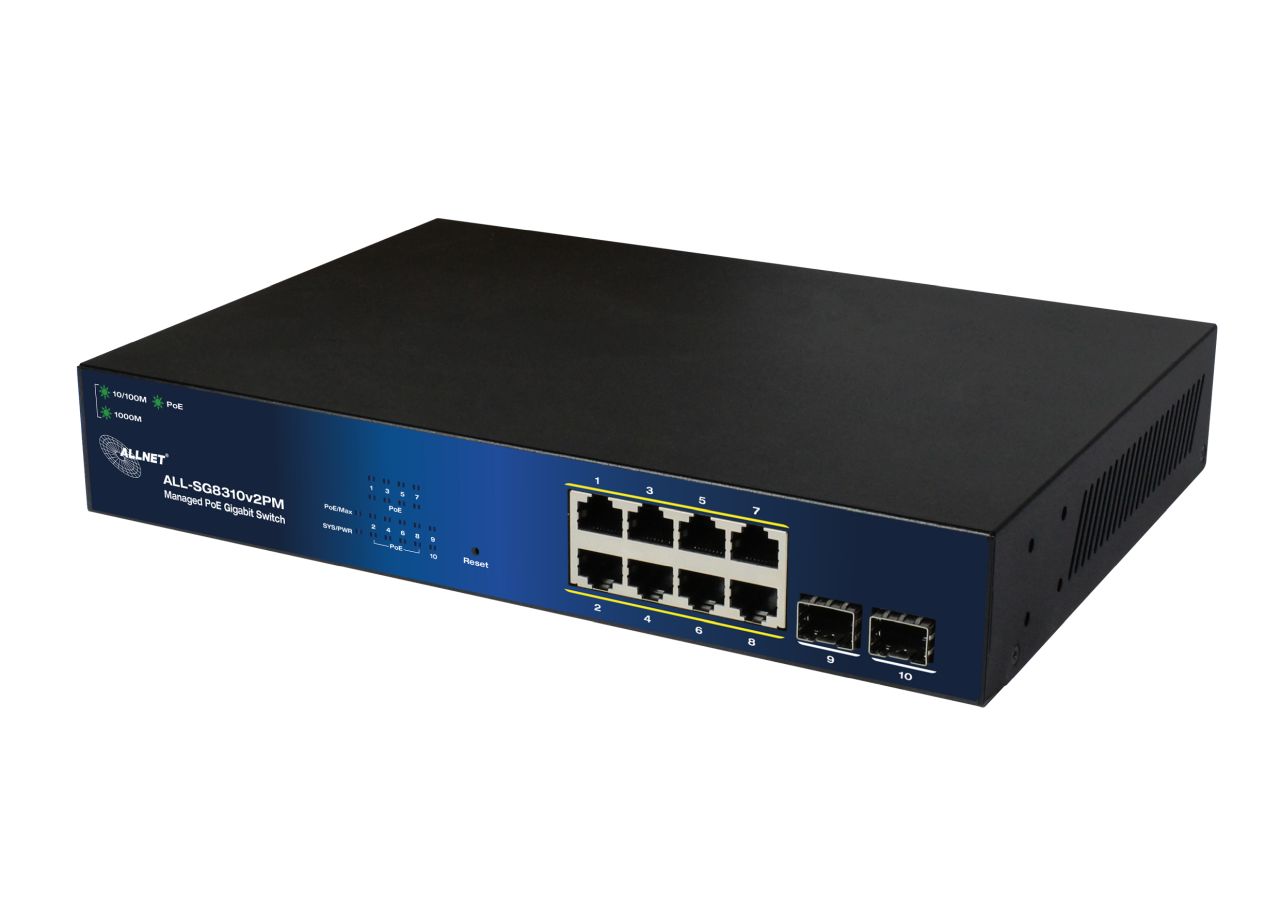

ALLNET Switch smart managed Layer2 10 Port • PoE Budget 140W • 8x PoE at • 2x SFP • 19" • Lüfterlos • ALL-SG8310v2PM   Highlights: 8-Port 10/100/1000Mbit/s mit voller PoE Unterstützung 2x SFP Slots für optionale MiniGBICS PoE Leistung 4x a´ 30 Watt (IEEE802.3at oder 8x IEEE802.3af) LÜFTERLOSES DESIGN mit internem Netzteil Jumbo Frames und IGMP Snooping Support Link Aggregation und Rapid Spanning Tree IEEE802.1q VLAN Tagging und 802.1p Priority Queues PoE-Budget 140 W Der ALL-SG8310v2PM ist ein 8-Port 10/100/1000Mbit/s Switch mit PoE Support auf allen Ports, der perfekt für die Segmentierung größerer Netzwerke geeignet ist. Er ist eine hervorragende Wahl, um Ihr Netzwerk mit mehr Leistung und Effizienz zu versorgen. IEEE 802.3af&at Power over Ethernet (PoE) Der ALL-SG8310v2PM unterstützt auf 4 Ports Ports den PoE Standard IEEE 802.3at mit bis zu 30 Watt Leistung pro Port für die angeschlossenen PoE Endgeräte oder auf 8 Ports die volle Leistung nach IEEE802.3af mit bis zu 15,4W. Das maximale PoE Budget beträgt 140W. Dabei nutzt der ALL-SG8310v2PM die bestehende LAN-Verkabelung für die Spannungsversorgung. Dies erleichtert Installation von PoE-Endgeräten wie WLAN Access Point, IP Kameras, VoIP Telefonen und vieles mehr, da bei der Platzierung keinerlei Rücksicht auf Stromsteckdosen genommen werden muss. Die PoE ON/OFF Funktion erlaubt dem Administrator den komfortablen Reset der Endgeräte aus der Ferne, durch Abschalten der PoE-Spannungsversorgung für jeden einzelnen Port. High-Speed Networking/Jumbo Frames Support Der ALL-SG8310v2PM bietet eine hervorragende Lösung für die Erweiterung Ihres Gigabit-Netzwerks. Mit Gigabit-Geschwindigkeit bietet dieses Produkt eine hohe Flexibilität und eine hohe Bandbreite für die Konnektivität zu Servern, Workstations und anderen angeschlossenen Geräten. Darüber hinaus unterstützt es auch 9,6K Jumbo Frames zur besseren Netzauslastung, was die Übertragung großer Dateien stark verbessert. Umfangreiche Verwaltungs-/Managementfunktionen Moderne Anwendungen für Videoüberwachung mit IP Kameras und Voice over IP ersetzen zunehmend klassische analoge Technologien. Hierbei steigen auch die Anforderungen an die Netzwerk Infrastruktur. Der ALLNET ALL-SG8310v2PM ist mit vielen Verwaltungs- und Sicherheitsfunktionen für alle modernen Kommunikationsszenarien gerüstet. IGMP Snooping, Tagged VLAN, Qualitiy of Service, Port Trunking, Flow Control, Storm Control, Link Aggregation, IEEE802.1x, SNMP v1/ v2c und Spanning Tree sind nur ein kleiner Auszug aus den umfangreichen Funktionsportfolio des ALL-SG8310v2PM. Mehr Details siehe Technische Details.   Technical Details: Items Specifications Model No. ALL-SG8310v2PM Key Components RTL8382M Flash IC:16MB DDR: 1Gb IP808AR PSE controller I/O ports 8x GbE ports, RJ45 2 x SFP Giga ports Reset Button: reset to default setting, re-start system Console port by RTJ45 Type PoE ports Port# 1~ 8 IEEE802.3at, IEEE802.3af LED Define PWR/SYS: Green LED Off: power off or fail On: power on Blinking: system booting up PoE Alert: Green LED Off: No over PoE Max power Alert On: Over PoE Max power Alert Port LED: Link/ACT: Off: port disconnected or link fail Green on: 10/100/1000Mbps connected Blinking: sending or receiving data PoE: Off: PoE power output off Green on: PoE power output on SFP:          - Off: disconnected or fail          - Green: 100/1000Mbps connected          - Blinking: data transmitting HW feature IEEE802.3 10BASE-T IEEE802.3u 100BASE-TX IEEE802.3ab 1000BASE-T IEEE802.3az EEE IEEE802.3at, IEEE802.3af MAC address Table: 8K Packet buffer size: 4.1M Jumbo Frame: 9K bytes Console Support Cisco-like CLI command Security DT Security circuit. PoE power pin-out Alternative A (Pin 1,2/3,6) PoE Output power capacity Maximum output :30W per each port Compliant with IEEE802.3af/at standard, Following IEEE802.3at/at to support PoE or PoE+ Automatically discover the connection of PD device and immediately sends power to it Auto disable port if the port current is over 700mA or short happens Priority default setting is lower port NO. has high priority The maximum power used by power devices is defined by the following classification. When Port works in Auto Mode, the output port power limit will be associated with PD classification Value. Follow the standard PSE pin-out standard of Alternative A (MAD-X) which is sending out power over number 1,2,3,6 pins of 8 wires of Ethernet CAT5 UTP cable Power Input Internal power supply Input: 100-240V AC Output: 180W PoE Power Budget 140W Reset button Support reset to default configuration Dimension 265(W) x 183(D) x 44(H) mm FAN Design Fan-less Temperature Operating: 0 ~ 40? Storage : -40 ~ 70? Humidity Operating: 10% ~ 90% RH (non-condensing) Storage: 5% ~ 90% RH (non-condensing)   Software Features Status System Information     Logging Message     Port Statistics   Error Disabled   Bandwidth Utilization   Link Aggregation     MAC Address Table 8K   Network IP Address Static / Dynamic   System Time SNTP / From Computer / Manual Time   Port Port Setting State / Speed / Duplex / Flow Control   Error Disabled Recovery Interval ACL / ARP Rate Limit / BPDU Guard / Broadcast Flood / DHCP Rate Limit / Port Security / Self Loop / Unicast Flood / Unknown Multicast Flood Link Aggregation Group   Port Setting State / Speed / Flow Control LACP   EEE     Jumbo Frame 9K Byte   PoE Global Setting Schedule Status   Priority Setting     Power Limit     Power Show     VLAN VLAN Create VLAN   VLAN Configuration   Membership   Port Setting   Voice VLAN Property   Voice OUI   Protocol VLAN Protocol Group   Group Binding   MAC VLAN MAC Group   Group Binding   Surveillance VLAN Property   Surveillance OUI   GVRP Property   Membership   Statistics   MAC Address Table Dynamic Address Aging Time   Static Address     Filtering Address     Spanning Tree Property State / Operation Mode / Path Cost / BPDU Handling Operation Mode : STP/RSTP/MSTP Port Setting     MST Instance     MST Port Setting     Statistics     Discovery LLDP Property   Port Setting   MED Network Policy   MED Port Setting   Packet View   Local Information   Neighbor   Statistics   Multicast General Property Unknown Multicast Action / Multicast Forward Method Group Address   Router Port   Forward All Table   Throttling   Filtering Profile   Filtering Binding   IGMP Snooping Property State / Version / Report Suppression Querier   Statistics   MLD Snooping Property State / Version / Report Suppression Statistics   MVR Property State / VLAN / Mode / Group Start / Group Count / Query Time Port Setting   Group Address     Security RADIUS     TACACS+     AAA Method List   Login Authentication Console / Telnet / SSH / HTTP / HTTPS Management Access Management VLAN   Management Service Telnet / SSH / HTTP / HTTPS / SNMP / Session Timeout Management ACL   Management ACE   Authentication Manager Property   Port Setting   MAC-Based Local Account   WEB-Based Local Account   Sessions   Port Security     Protected Port     Storm Control   State / Broadcast / Unknown Multicast / Unknown Unicast / Action (Drop / Shutdown) DoS Property   Port Setting   Dynamic ARP Inspection Property   Statistics   DHCP Snooping Property   Statistics   Option82 Property   Option82 Circuit ID   IP Source Guard Port Setting   IMPV Binding   Save Database   ACL MAC ACL     MAC ACE     IPv4 ACL     IPv4 ACE     IPv6 ACL     IPv6 ACE       ACL Binding     QoS General Property CoS / DSCP / CoS-DSCP / IP Precedence Queue Scheduling Strict Priority / WRR CoS Mapping   DSCP Mapping   IP Precedence Mapping   Rate Limit Ingress / Egress Port   Egress Queue   Diagnostics Logging Property Console / RAM / Flash Remote Server   Mirroring     Ping     Traceroute     Copper Test     Fiber Module     UDLD Property Message Time Neighbor   Management User Account     Firmware Upgrade / Backup Action (Upgrade / Backup) / Method (TFTP / HTTP) Active Image Active Image  / Backup Image Configuration Upgrade / Backup Action (Upgrade / Backup) / Method (TFTP / HTTP) Save Configuration Source File / Destination File, Restore Factory Default SNMP View   Group   Community   User   Engine ID   Trap Event Authentication Failure / Link UP_Down / Cold Start / Warm Start Notification   RMON Statistics     History     Event     Alarm

ALLNET Switch full managed Layer2+ 10 Port • 8x GbE • PoE Budget 130W • 8x PoE at • 2x SFP • 19" • Lüfterlos • JSON API • ALL-SG8610PMJJ   Highlights: 8-Port 10/100/1000Mbit/s mit voller PoE Unterstützung 2x SFP Slots für optionale MiniGBICS PoE Leistung 4x a´ 30 Watt (IEEE802.3at oder 8x IEEE802.3af) LÜFTERLOSES DESIGN mit internem Netzteil Unterstützt L2+ Switching-Funktionen wie 802.1Q VLAN, Mirroring, Port-Isolation, IGMP Snooping, DHCP Snooping, LLDP, POE+ Management, IP Source Guard, ARP-Inspektion, ACLs etc. Unterstützung von Spanning Tree STP(802.1D) und RSTP(802.1W) und MSTP(802.1s). Unterstützung von erweitertem Management über WEB, CLI, TELNET, SSH, SNMP. Unterstützung von Kabeldiagnose und SFP DDM. Unterstützt PoE-Management, wie PoE-Zeitplan, PoE-PD-Alive. Unterstützt G.8032 quick ring Protokoll. Selbstwiederherstellungszeit <20ms. Unterstützung DDM, SFP digitale Diagnoseüberwachung Unterstützung von IPV4- und IPV6-Funktionen für statisches Routing Unterstützung von Speicher- und CPU-Überwachung 4KV Überspannungsschutz, 6KV Kontakt/8KV Luftschutz PoE-Budget 130 W NEU: PoE & LAN JSON-Java-Script-Notation API für ON/OFF über Remote Produkt-Beschreibung: Der ALL-SG8610PMJ ist ein full managed Layer 2+ Gigabit PoE Switch, der über intelligente PoE-Funktionen verfügt, um die Verfügbarkeit von kritischen Geschäftsanwendungen zu verbessern. Er bietet IPv6/IPv4 Management und eine integrierte L2+ Gigabit Switching Engine zusammen mit 8*10/100/1000BASE-T Ports mit 30 Watt 802.3at PoE+ und 2 Gigabit SFP Slots. Mit einem Gesamtleistungsbudget von bis zu 130 W für verschiedene Arten von PoE-Anwendungen bietet er schnelle, sichere und kostengünstige Power-over-Ethernet-Netzwerklösungen für die IP-Überwachung in kleinen Unternehmen und Betrieben. Der ALL-SG8610PMJ ist für erweiterte Switch-Management-Funktionen wie 802.1Q VLAN und Q-in-Q VLAN, Multiple Spanning Tree Protocol (MSTP), Loop und BPDU Guard, IGMP Snooping und MLD Snooping programmiert. Außerdem ist das Link Layer Discovery Protocol (LLDP) als Layer-2-Protokoll enthalten, um grundlegende Informationen über benachbarte Geräte in der lokalen Broadcast-Domäne zu ermitteln.   Umfangreiche PoE-Management-Funktion Als gemanagter PoE-Switch für CCTV-Überwachung, drahtlose und VoIP-Netzwerke verfügt der ALL-SG8610PMJ über folgende spezielle PoE-Management-Funktionen: PoE-PD-Alive-Check Zeitgesteuertes Rebooten der Stromversorgung PoE-Zeitplan Überwachung der PoE-Nutzung Soft-Reboot PoE-Nonstop Priorität der PoE-Port-Einspeisung Intelligente PD-Alive-Prüfung für eingefrorene PDs Der industrielle PoE-Switch ALL-SG8610PMJ mit 24 Ports kann so konfiguriert werden, dass der Status der angeschlossenen PDs in Echtzeit überwacht wird. Sobald der PD nicht mehr funktioniert und reagiert, startet der ALL-SG8610PMJ die Stromversorgung des PoE-Ports neu und bringt den PD wieder zum Laufen. Außerdem wird die Zuverlässigkeit dadurch erheblich verbessert, dass der PoE-Port die PD-Stromversorgung zurücksetzt, wodurch sich der Verwaltungsaufwand für den Administrator verringert. PoE-Zeitplanfunktion zur Energieeinsparung Zum Schutz der Umwelt kann der ALL-SG8610PMJ Switch Ethernet PoE neben seiner Fähigkeit, hohe Wattleistungen zu liefern, die Stromversorgung effektiv steuern. Die PoE-Zeitplanfunktion hilft dabei, die PoE-Stromversorgung für jeden PoE-Port während bestimmter Zeitintervalle zu aktivieren oder zu deaktivieren, und ist eine leistungsstarke Funktion, die KMUs oder Unternehmen hilft, Strom und Geld zu sparen. Geplanter PD-Neustart Der intelligente PoE-Switch ALL-SG8610PMJ ermöglicht es, jede der angeschlossenen PoE-IP-Kameras oder PoE-Wireless-Access-Points jede Woche zu einer bestimmten Zeit neu zu starten. Dadurch wird das Risiko eines Absturzes der IP-Kamera oder des AP aufgrund eines Pufferüberlaufs verringert. Redundanter Ring mit schneller Wiederherstellung für kritische Netzwerkanwendungen Der ALL-SG8610PMJ unterstützt die redundante Ringtechnologie und verfügt über eine starke, schnelle Selbstwiederherstellungsfähigkeit, um Unterbrechungen und externe Eingriffe zu verhindern. Er integriert die fortschrittliche ITU-T G.8032 ERPS-Technologie, das Spanning Tree Protocol (802.1s MSTP) und ein redundantes Stromversorgungssystem in das industrielle Automatisierungsnetzwerk des Kunden, um die Systemzuverlässigkeit und Betriebszeit in rauen Fabrikumgebungen zu verbessern. In einem bestimmten einfachen Ringnetzwerk kann die Wiederherstellungszeit der Datenverbindung bis zu 20 ms betragen. Starke Layer-2-Funktionen Der Layer-2-Ethernet-Switch ALL-SG8610PMJ kann für erweiterte Layer-2-Switch-Managementfunktionen wie dynamische Port-Link-Aggregation, 802.1Q getaggtes VLAN, Q-in-Q VLAN, privates VLAN, Multiple Spanning Tree Protocol (MSTP), QoS, Bandbreitenkontrolle, IGMP-Snooping und MLD-Snooping programmiert werden. Durch die Aggregation der unterstützenden Ports ermöglicht der ALL-SG8610PMJ den Betrieb einer Hochgeschwindigkeits-Trunk-Gruppe, die über mehrere Ports verfügt und auch Fail-Over unterstützt. Effiziente und vielfältige Verwaltungsmethoden Für eine effiziente Verwaltung ist der ALL-SG8610PMJ mit Konsolen-, Web- und SNMP-Managementschnittstellen ausgestattet. Mit der integrierten webbasierten Verwaltungsschnittstelle bietet er eine benutzerfreundliche, plattformunabhängige Verwaltungs- und Konfigurationsmöglichkeit. Für die textbasierte Verwaltung ist der Zugriff über Telnet und den Konsolenport möglich. Für standardbasierte Überwachungs- und Verwaltungssoftware bietet er eine SNMPv3-Verbindung, die den Paketinhalt bei jeder Sitzung für eine sichere Fernverwaltung verschlüsselt. Intelligenter PoE-Switch mit SFP-DDM-Funktion Der ALL-SG8610PMJ unterstützt die SFP-DDM-Funktion (Digital Diagnostic Monitor), die dem Netzwerkadministrator die einfache Überwachung von Echtzeitparametern der SFP-Transceiver ermöglicht, z. B. optische Ausgangsleistung, optische Eingangsleistung, Temperatur, Laservorspannung und Transceiver-Versorgungsspannung.  JSON-Java Script Object Notation API Mit der JSON-API kann der ADMIN einen speziellen Benutzer erstellen und diesem Benutzer die Berechtigung für JSON erteilen. Wir haben uns auf 2 Funktionen konzentriert, die wir für wichtig halten. PoE ON/OFF & LAN Port Enabled/Disabled (für Switches mit PoE-Funktion) LAN Port Aktiviert/Deaktiviert (für Switches ohne PoE) Technische Daten: Model ALL-SG8610PMJ Copper Ports 8-10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports Fiber Ports 2x1G BASE-X SFP interfaces, supports 100M/1G Mbps dual mode PoE Ports 1~8-802.3af/802.3at PoE Injector Ports Console Ports 1 x RS-232-to-RJ45 serial port (115200, 8, N, 1) Switch Architecture Store-and-Forward Switch Fabric 20 Gbps/non-blocking Throughput 14.88Mpps @64 bytes Address Table 8K entries Share Data Buffer 4 Mb Jumbo Frame 9600 Bytes SDRAM 1Gb Flash Memory 128Mb Flow Control IEEE 802.3x pause frame for full-duplex Back pressure for half-duplex Reset Button >2 sec.: Factory default and reset Power Supply 100~240V AC, 50/60Hz, 4A (max.) Power Consumption Max.150 watts/1122 BTU PoE Standards IEEE 802.3af Power over Ethernet/PSE IEEE 802.3at Power over Ethernet Plus/PSE PoE Power Supply Type Per Port 52V DC, 300mA. Max. 15.4 watts (IEEE 802.3af) Per Port 52V DC, 600mA. Max. 30 watts (IEEE 802.3at) PoE Budget 130W LED Indicators Power: Green Solid on- power work normal, off- power disconnected System: Green Blink -work normally, solid on- soft work abnormal, fast Blink – soft upgrade PoE: Yellow Solid on- PoE work normally, Off- PoE doesn’t work, Blink - PoE overload 10/100/1000T RJ45 Interfaces (Port 1 to Port 8): 1000 LNK/ACT (Green) Blink - port connected with data transmission; Solid on- port connected without data transmission 100/1000Mbps SFP Interfaces (Port 9 to Port 10): Green Blink - port connected with data transmission; Solid on- port connected without data transmission EMC Surge Immunity: 4KV Per: IEC61000-4-5 ESD Protection: ESD Level 4 Per: IEC61000-4-2 EFT Level 4 Per: IEC61000-4-4 Layer2 Functions Port configuration Auto-negotiation Flow Control Port Mirror: TX/RX/BOTH; Many-to-1 monitor CPU Mirror Traffic statistics Link Aggregation Static link aggregation LACP(Dynamic Trunk/Static Trunk) Algorith based on Source/Destination MAC Algorithm based on Source/Destination IP MAC Table Aging Time Static MAC address Dynamic MAC address management VLAN 4094 Active VLANs 4094 VID 802.1Q Tag VLAN Port VLAN Protocol VLAN MAC VLAN Voice VLAN 802.1ad Q-in-Q tunneling Private VLAN (Protected port) GARP/GVRP ACL 256ACLs L2, L3 e L4 Time-based ACL IP ACL MAC ACL MAC-IP ACL User-Defined ACL ICMPv6 Spanning tree 802.1D Spanning Tree Protocol (STP) 802.1w Rapid Spanning Tree Protocol (RSTP) 802.1s Multiple Spanning Tree Protocol (MSTP) Loop Guard Root Guard TC-BPDU Guard BPDU Guard BPDU Filter Ring Protection <20ms G.8032 ERPS Ring Fast Ring Multicast 256 groups IGMP v1/v2/v3 Snooping, Fast Leave MLD Snooping Multicast VLAN IGMP filter MVR Multicast Routing QOS 8 mapping IDs to 8 level priority queues CoS port-based CoS 802.1p-based CoS DSCP-based Scheduling algorithms SP, WRR, SP+WRR Storm Control (Broadcast, Multicast, Unknown Unicast) Bandwidth control per port SWRR, DWRR for Scheduling Flow Redirect Precedence TOS Rate Limiting (Ingress/Egress) Stri Priority Security Features Port Security MAC address filter ARP Association (Manual, ARP scanning, DHCP snooping) ARP Protection AAA DAI DoS (Denial of Service) Classification of packages based on: End.MAC, IP End, TCP / UDP Ports, Protocol Type; 802.1x Authentication (port-based e MAC-based) TACACS/TACACS+ Authentication RADIUS Authentication DHCP Filter Guest VLAN SSLv2/SSLv3/TLSv1 SSHv1/SSHv2 Restriction of WEB access based on: IP Address, And. MAC and Port; Port Isolation Loopback detection Management SNMP v1/v2c/v3 with Full Private MIBs RMON 4 groups WEB (HTTP/HTTPS) CLI (Telnet, Console, SSHv1/v2) Firmware upgrade via console/web/TFTP Configuration Backup/Reload  Dual Firmware LLDP Configuration Export/Import                            CDP Aware OAM (IEEE802.3ah) CFM (IEEE802.1ag) sFlow Other Features DNS Client DHCP Relay DHCP Client DHCP Snooping DHCP Option 66 DHCP Option 67 DHCP Option 82 NTP/SNTP Client UPNP UDLD PoE management Total PoE power budget control Per port PoE function enable/disable PoE admin-mode control PoE port power feeding priority Per PoE port power limitation PD classification detection PD alive check PoE schedule Soft-reboot PoE Non-stop Maintenance Cable Diagnostics Ping SFP DDM (Digital Diagnostics Monitoring) Thermal protection System log (Local and Remote) Memory and CPU Monitoring Layer 3 functions Static Routing IPv4 Unicast: Static Routing(Software Base) IPv6 Unicast: Static Routing(Software Base) IPV6 IPv6 neighbor discovery (ND) Path maximum transmission unit (MTU) discovery Internet Control Message Protocol (ICMP) version 6 TCPv6/UDPv6 Ping6 Telnet(v6) Http/Https Interface IPV6 ACL IPV6 Dimension 280x213x44.5mm Weight 2 kg Working Temperature -10°C to 45°C Storage Temperature -20°C to 70°C MTBF 50,000hrs
