Poynting · Antennen · KFZ · A-PUCK-0007-V1-01 · schwarz · SMA (M) & RPSMA Adapter

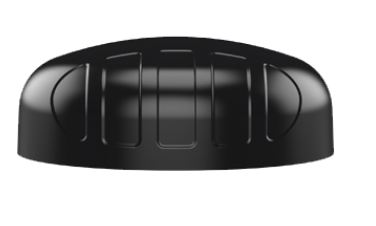

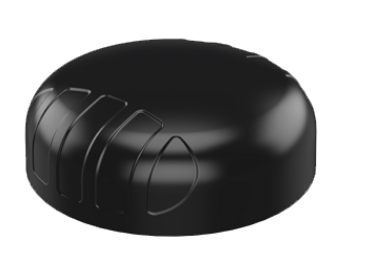

Poynting Antenne A-PUCK-0007-V1-01 5G/LTE SMA (M) & RPSMA Adapter - Schwarz

4-IN-1 TRANSPORTATION & IOT/M2M ANTENNA  698 - 3800 MHz; 2X2 LTE (MIMO), 6 dBi; 2X2 Wi-Fi (MIMO), 7.5 dBi

Überblick

Die neue PUCK-Reihe von Poynting bietet eine Antenne mit kleinem Profil für den Einsatz in den Märkten IoT/M2M, Smart Meter, Smart Utilities, Transport, Marine und Landwirtschaft/Farming. Die PUCK-7 besteht aus einem 4-in-1-Antennensystem in einem einzigen Gehäuse, das 2x2 MIMO LTE und 2x2 MIMO Wi-Fi (Dual-Band 2,4GHz & 5GHz) bietet. Die 2x Cellular MIMO-Antennen (für 2G/3G/4G) decken das 698MHz- bis 3800MHz-Band ab, was die gängigsten internationalen LTE-Bänder umfasst. Die Antenne bietet zwei separate Dual-Band-Wi-Fi-Antennen, die gleichzeitig das 2,4GHz- und das 5GHz-Band abdecken und 802.11n und 802.11ac/ax mit 2x2 MIMO beherrschen. Die PUCK übertrifft die Leistung vieler Konkurrenten, da bei dieser Hochleistungsantenne auf das Design geachtet wurde. Die Strahlungsdiagramme aller strahlenden Elemente bieten eine hervorragende Balance zwischen Rundstrahlverhalten, Musterdiversität und guten Strahlungseigenschaften in der gewünschten Elevation, was bei einer so kleinen Antenne oft übersehen wird. Trotz ihrer geringen Größe bietet diese Antenne eine hervorragende Leistung, insbesondere in den höheren Frequenzbändern, wo die Leistung für den LTE-Durchsatz und die Verbindungsstabilität entscheidend ist. Diese Antenne ist so konzipiert, dass beide LTE-Ports mit dem Router/Gerät verbunden sind, um die beste Leistung zu gewährleisten. Bitte beachten Sie andere Derivate der PUCK-Reihe, die für eine SISO-Anwendung besser geeignet sind.

Eigenschaften

• Klein und flach (100mm x h 36mm)
• Sorgfältiges mechanisches Design sorgt für Robustheit, Korrosions-, Wasser- und Staubbeständigkeit (IP68)
• Feuerbeständig
• UV-stabiles Gehäuse
• Unabhängig von der Grundplatte
• gleichbleibende Leistung mit und ohne Grundplatte
• 5G Ready; umfasst 3,2GHz bis 3,8GHz CBRS-Band
• Einfache Installation; mehrere Implementierungsoptionen (als Standard)
• Zapfenmontage - Magnetische Montage - Klebebandmontage - Halterungsmontage

Anwendungsbereich

• Intelligente Versorgungsunternehmen: Intelligente Strom-, Gas- & Wassermessung - Intelligente Gebäude: Klimasteuerung, Zugangskontrolle, Sicherheit, Bewässerung
• Digital Signage
• Lagerhäuser & Logistiksysteme
• Industrielle Fabrikautomation, Robotermaschinen und andere M2M-Systeme
• Transport (Busse, Versorgungsunternehmen & öffentliche Sicherheit)
• Bergbaufahrzeuge & Maschinen: Kommunikation, Telemetrie und Automatisierung (M2M & IoT)
• Landwirtschaftliche Maschinen
• Marine: kleine Boote, Yachten in Küstennähe oder inneren Gewässern

Technische Deten

• Wind Überlebensdauer: ≤220 km/h
• Temperaturbereich (Betrieb):
• -40°C bis +80°C
• Umgebungsbedingungen: Außen/Innen
• Schutzart/Standard für das Eindringen von Wasser:
• IP 68 - 30 Minuten bis zu 1,5 m
• Salzsprühnebel: MIL-STD 810F/ASTM B117
• Relative Luftfeuchtigkeit im Betrieb: Bis zu 98%
• Luftfeuchtigkeit bei Lagerung: 5% bis 95% - nicht kondensierend
• Lagertemperatur: -40°C bis +80°C
• Entflammbarkeitsklasse des Gehäuses: UL 94-HB
• Schlagfestigkeit: IK 10
• Produktabmessungen Ø99,3 mm x 36 mm
• Verpackungsabmessungen: 150 mm x 150mm x 120mm
• Gewicht: 0,476kg
• Gewicht verpackt: 0,607kg
• Material Radom: PC+ABS (halogenfrei)
• Gehäusefarbe: Schwarz
• Montageart: Ø20 Gewindestutzen,

1. Mast-,
2. Wand-,
3. Oberflächen- und Magnetmontage
