PC-Messtechnik

Isolierte Multifunktions-Datenerfassungskarte für universellen Einsatz in Industrie und Labor Die ALLDAQ ADQ-344 ist das Top-Modell der ADQ-300-Serie mit isoliertem A/D-, D/A- und Digital-I/O-Teil. Die ADQ-344 ist mit 32 differentiellen 18 bit Analogeingängen, vier 16 bit Analogausgängen, 8 isolierten Digital-Eingängen, 8 isolierten Digital-Ausgängen, 16 TTL-Digital-I/Os und Spezialfunktionen wie 32 bit Zähler, I2C-Bus, Inkrementalgeber, Frequenzmesser und PWM-Ausgabe ausgestattet. Multifunktions-Datenerfassungskarte mit CompactPCI-Interface 32 isolierte, differentielle Spannungseingänge Isolationsspannung A/D-Teil: 1500 VDC (60 s) 18 bit A/D-Wandler je Kanalgruppe mit Abtastraten zwischen 200 kS/s und 800 kS/s* Eingangsbereiche: ±10,24 V, ±5,12 V, 0-10,24 V, 0-5,12 V 4 isolierte Spannungsausgänge (±10,24 V) 16 bit D/A-Wandler je Kanal für Ausgaberaten bis 500 MHz sychron Isolationsspannung D/A-Teil: 1500 VDC (60 s) 8 isolierte Digital-Eingänge (High: 11..35 V) 8 isolierte Digital-Ausgänge mit Leistungstreiber bis 600 mA je Ausgang 16 TTL-DIOs (3,3 V oder 5 V umschaltbar), max. 20 mA je Ausgang Isolationsspannung DIO-Teil: 500 VAC Digitale Triggereingänge isoliert: je 8 Analog-Eingänge (AI-Modul) ein ext. Triggereingang je Analog-Ausgang ein ext. Triggereingang Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Streamingbetrieb für kontinuierliche Ein-/Ausgabe via DIO-Ports bis 10 kHz** Spezialfunktionen via HDMI-Steckverbinder (in Vorbereitung): 1 x 32 bit Zähler bis 66 MHz (Eingänge: Enable, ext. Trigger, ext. Takt, Ausgang: Strobe) 1 x I2C-Bus bis 400 kHz (Takt: SCL, Daten: SDA) 1 x Inkrementalgeber (A-Eingang, B-Eingang, ext. Reset-Eingang) 1 x Frequenzmesseingang bis 10 MHz (Zähl-Eingang) 1 x PWM-Ausgang, Tastverhältnis einstellbar (Enable-Eingang, PWM-Ausgang) Optional geeignete Anschlusskabel (68-pol. VHDCI- bzw. HDMI-Kabel) Optional Spezial-Anschlussblock für ADQ-300-Serie Software-Unterstützung Treiber für Windows 10/8.1/8/7 (32/64 bit) Programmier-Unterstützung (SDK) mit Beispielen für C++, C#, Visual Basic, Delphi/Pascal und Python inklusive ALLDAQ-Manager - Utility-Software bietet zentralen Zugriff auf die Parameter des ALLDAQ-Treibersystems und auf Hilfe-Dateien Virtual Instruments (VIs) für LabVIEW™ MATLAB®-Schnittstelle mit Beispielen und Hilfedatei Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Sprechen Sie mit uns! *Abtastrate abhängig von Anzahl aktiv genutzter Kanäle je Kanalgruppe (AI-Modul), eine Kanalgruppe besteht aus 8 Kanälen (1 Kanal: 800 kS/s, 2 Kanäle: 550 kS/s, 8 Kanäle: 200 kS/s) **Abhängig von Betriebssystem und Rechnerkonfiguration.

PC-basierter 16-Kanal-Logik-Analysator mit einer maximalen digitalen Abhilfe von 500 MSa/s und einer analogen Abhilfe von 50 MS/s (12 Bit, 5 MHz analoge Bandbreite). Unbegrenzte Speichertiefe durch den PC-Speicher. Das Logic Pro 16 ist ein professioneller Logikanalysator mit einer durchdacht und benutzerfreundlichen PC-Software, die digitale Messung sehr lustig macht. Einfach über USB einstecken und gehen. Die digitale Erfassungsrate beträgt 500 MSa/s auf jedem Kanal. Durch das Streaming und die USB 3-Schnittstelle zum PC ist die Speichertiefe unbegrenzt. Die Logiken zeigen auch analoge Signale, da alle digitalen Kanäle gleichzeitig mit dem A/D-Wandler erfasst werden. Die analoge Erfassung ist mit 50 MS/s langsamer als die digitale Aufnahme, aber sie bietet eine hohe Auflösung von 12 Bits einen Einblick in das analoge Signalverhalten. Die Bandbreite der analogen Erfassung ist 5 MHz (-3db). Aber das Signal ist an dieser Stelle bereits abgeschwächt. Der Salesae-Logik-Analysator ist wegen der Handtaschengröße perfekt für den mobilen Einsatz.     Logic 8 Logic Pro 8 Logic Pro16 Eingänge                   Analog und Digital     8 8 16         Digitale Erfassung               Maximale Abtastrate 100MS/s 500MS/s 500MS/s Maximale digitales Signal 25MHz 100MHz 100MHz Unterstützte Logik-Levels 1.8V - 5.5V 1.2V - 5.5V 1.2V - 5.5V High-Pegel 0,6V low / 1,2V high 0,6V / 0,9V / 1.,5V 0,6V / 0,9V / 1.,5V         Analoge Erfassung               Maximale Sample-Rate 10 MS/s 50 MS/s 50 MS/s Bandbreite 1 MHz 5 MHz 5 MHz Auflösung 10 Bits 12 Bits 12 Bits Eingangsspannung 0 V to 5 V -10 V to 10 V -10 V to 10 V USB - TYP  2.0 3.0 3.0   Lieferumfang: Logic Analysator 2x4 Prüfleitung pro Port 8x Test-Clip pro Port USB-Kabel Tragetasche

Ideal für Highspeed-Datenlogging und Audio-Analyse Die PC-Messkarten der ADQ-250-Serie verfügen über 8 potentialfreie Spannungseingänge mit einem erweiterten Eingangsspannungsbereich von ±10,24 V. Je nach Modell sind die Karten mit 16 oder 18 Bit A/D-Wandler je Kanal bestückt, die synchron mit bis zu 2 MS/s erfassen können. Zusätzlich stehen ein 8 bit Digital-I/O-Port und 2 isolierte Triggereingänge zur Verfügung. Typische Anwendungsbereiche sind Highspeed-Datenlogger und Audioanalyse. Analog-Datenerfassungskarte mit CompactPCI-PC-Interface 8 potentialfreie, volldifferentielle Spannungseingänge Isolationsspannung: 700 V (Kanal zu Kanal / Kanal zu PC) 18 bit A/D-Wandler je Kanal für synchrone Abtastung bis 1,6 MS/s Eingangsspannungsbereich: ±102,4 V Digital-I/O-Port (8 bit) via HDMI-Steckverbinder 2 isolierte Digital-Triggereingänge für A/D-Teil Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Optional geeignete Anschlusskabel mit MMCX-Stecker auf BNC-Stecker oder MMCX-Stecker auf MMCX-Stecker Optional Spezial-Anschlussblock für ADQ-250-Serie Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!

Ideal für Highspeed-Datenlogging und Audio-Analyse Die PXI-Karten der ADQ-250-Serie verfügen über 8 potentialfreie Spannungseingänge. Je nach Modell sind die Karten mit 16 oder 18 Bit A/D-Wandler je Kanal bestückt, die synchron mit bis zu 2 MS/s erfassen können. Zusätzlich stehen ein 8 bit Digital-I/O-Port und 2 isolierte Triggereingänge zur Verfügung. Typische Anwendungsbereiche sind Highspeed-Datenlogger und Audioanalyse. 8 potentialfreie, volldifferentielle Spannungseingänge Isolationsspannung: 700 V (Kanal zu Kanal / Kanal zu PC) 18 bit A/D-Wandler je Kanal für synchrone Abtastung bis 1,6 MS/s Eingangsspannungsbereich: ±10,24 V Digital-I/O-Port (8 bit) via HDMI oder Stiftstecker 2 isolierte Triggereingänge für A/D-Teil Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Optional geeignete Anschlusskabel mit MMCX-Stecker auf BNC-Stecker oder MMCX-Stecker auf MMCX-Stecker Optional Spezial-Anschlussblock für ADQ-250-Serie mit 8 BNC-Buchsen bzw. Phoenixklemmen für Analogeingänge und 10+5-polige Phoenix-Klemmen für Digital-I/Os, Triggereingänge und Hilfsspannung, inkl. HDMI-Kabel (2 m) zur Verbindung mit ADQ-250 Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!

Relaisboard für die HUT-Schiene. Relais-Aufsteckboard (I2C-gesteuert) 16 Wechsler-Relais (SPDT, Typ C), max. 30VDC/5A 8 Wechsler-Relais (DPDT, Typ C), max. 30VDC/2A

Rundkabel doppelt geschirmt von 68pol. VHDCI-Stecker auf 68pol. VHDCI-Stecker, Länge: ca. 1,2m, Farbe: grau, Leitungen paarweise verdrillt. Je Karte werden 2 Stück VHDCI-Kabel benötigt.

ADQ-134 ADQ-S/P-DIF-Box HDMI-Kabel

Revision 1.0 - Unique SerialNumber - zum Anschließen an die ADQ-UCM-0/0A

Plug-on board for ADQ-CDI-TCU/1 V1.4 Additional Load and Audio Load

Base Board for Mounting EXT/x Boards In combination with ADQ-CDI-TCU/1-EXT/1 backward compatible to ADQ-CDI-TCU/1 V1.2 • 4 analog single ended outputs 0.6VDC peak • 4 analog single ended inputs 10VDC peak (on request) • AUDIO-CODEC with I2S interface • Pluggable on the ADQ-CDI-BB • Controllable via the ADQ-CDI-BB • 100% control only with SBC (I2C, I2S) • Power supply via ADQ-CDI-BB

Features: - I2C Bustreiber - Temperatursensor mit programmierbarem Signalausgang - EEprom mit 256kBit Speicher - Ansteuerung über zentralen I2C Mulriplexer - 3 nach außen geführte I2C Zweige (ohne Pull-Up) - 40x Relais Ausgang (Low-Side) - Konnektoren mit 2,54mm Raster - Adresskonfiguration über Wiederstandsbrücken flexiblel - Adresskonfiguration des I2C Multiplexers über Drehschalter

Baseboard für Signal Condition Unit (SCU) zum Anschluss an ADQ-344. AI-Teil 32 Analogeingänge AC/DC-Kopplung Digitale Filterstufe Einstellbare Dämpfung/Verstärkung) Monitoring-Ausgang für Kopfhörer-Anschluss 4 digitale Triggereingänge AO-Teil 4/8 Analogausgänge Single-ended/differentiell-Umschaltung Stummschaltung (Mute) 4 digitale Triggereingänge Sonstige Features Temperaturüberwachung des Baseboards mit Schwellwerteinstellung und optoentkoppeltem Alarmausgang 3 Steckplätze für kundenspezifische Aufsteckmodule PWM-Ausgang (optoentkoppelt) Eingang für Zündungssignal "Klemme 15" (optoentkoppelt) 8 isolierte Digitaleingänge 8 isolierte Digitalausgänge Gesamte Steuerung via I2C-Bus Versorgungen via Relais schaltbar (4 x +5V/4A; 4 x +12V/4A) Versorgung via PC-Netzteil (+5V, +12V)

8 x Koaxialkabel (RG-174) von MMCX-Stecker auf BNC-Stecker, Länge: 1 m

Die DIN EN ISO/IEC 17025 ist der weltweit gültige Standard für die Laborakkreditierung im Bereich Prüfen und Kalibrieren. Gültigkeit 24 Monate

Ideal für Highspeed-Datenlogging und Audio-Analyse Die PC-Messkarten der ADQ-250-Serie verfügen über 8 potentialfreie Spannungseingänge mit einem erweiterten Eingangsspannungsbereich von ±10,24 V. Je nach Modell sind die Karten mit 16 oder 18 Bit A/D-Wandler je Kanal bestückt, die synchron mit bis zu 2 MS/s erfassen können. Zusätzlich stehen ein 8 bit Digital-I/O-Port und 2 isolierte Triggereingänge zur Verfügung. Typische Anwendungsbereiche sind Highspeed-Datenlogger und Audioanalyse. Analog-Datenerfassungskarte mit PXI-PC-Interface 8 potentialfreie, volldifferentielle Spannungseingänge Isolationsspannung: 700 V (Kanal zu Kanal / Kanal zu PC) 16 bit A/D-Wandler je Kanal für synchrone Abtastung bis 2 MS/s Eingangsspannungsbereich: ±102,4 V Digital-I/O-Port (8 bit) via HDMI-Steckverbinder 2 isolierte Digital-Triggereingänge für A/D-Teil Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Optional geeignete Anschlusskabel mit MMCX-Stecker auf BNC-Stecker oder MMCX-Stecker auf MMCX-Stecker Optional Spezial-Anschlussblock für ADQ-250-Serie Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!

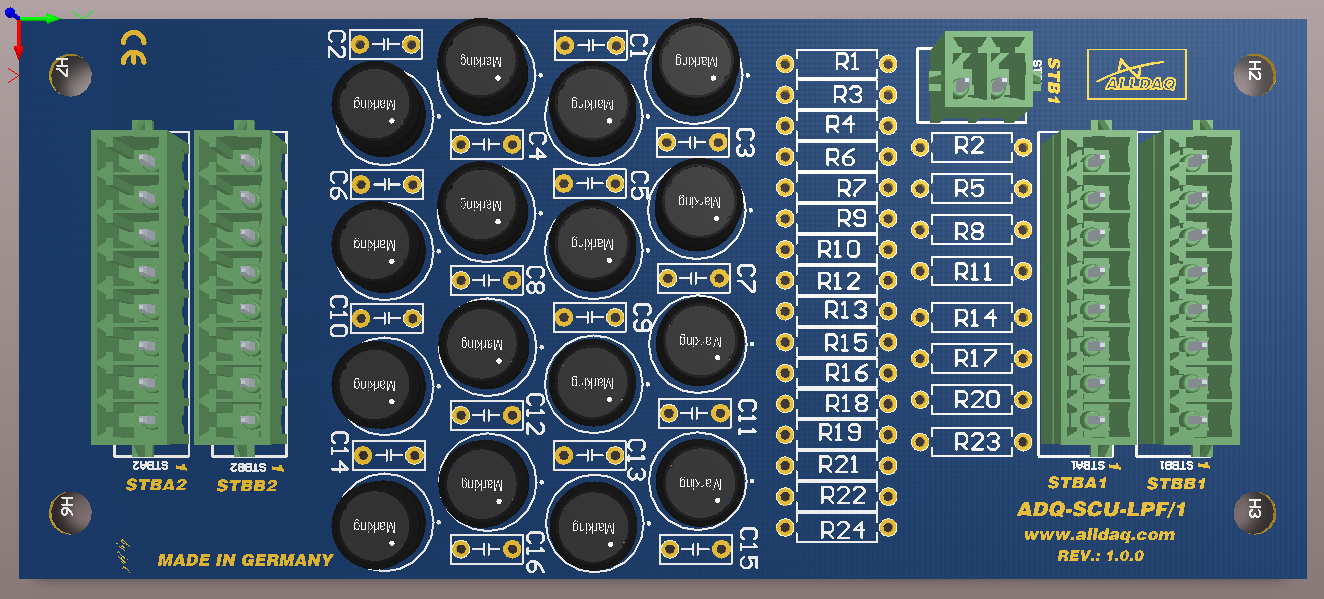

Eingangsfilter für die Baugruppe ADQ-SCU-LC. 8Kanäle Wenn alle 32 Kanäle auf der ADQ-SCU-LC verwendet werden sind 4 Filterplatinen ADQ-SCU-LPF-1 notwendig.

CompactPCI-Multi-I/O-Karte, 16 bit A/D-Teil bis 500 kHz mit 16 differentiellen Analog-Eingängen (±20V), 32 bidirektionale TTL-Digital-I/Os (Pegel umschaltbar: 3,3V/5V), 1 Zähler (Typ: 8254) mit TTL-I/O-Pegel Die Analog-Eingangskanäle der ADQ-210-Serie werden mit max. 500 kHz sequentiell gemäß Kanalliste abgetastet, d. h. bei Abtastung aller Kanäle beträgt die max. Abtastrate je Kanal: 500 kHz / 16 Kanäle = 31,25 kHz. Bandbreite und Eingangsimpedanz variieren je nach Modell. Das Modell ADQ-215 ist mit einem Eingangsspannungsbereich von ±50 V ideal für Automotive-Anwendungen. 16 differentielle Analog-Eingänge 500 kHz 16 bit A/D-Wandler Eingangsspannungsbereiche ±20V Programmierbare Kanalliste: 16 Einträge A/D-Werte-FIFO: 8192 Werte Trigger: Software, Timer, ext. Digital-Trigger (steigende/fallende Flanke) Zwei bidirektionale 8 bit Digital-I/O-Ports über Adapterkabel mit Zusatz-Slotblech nutzbar (inkl.) Spannungspegel der Digital-I/Os per Software zwischen 3,3 V und 5 V umschaltbar (TTL-kompatibel) 3 x 16 bit Zähler (Typ: 8254), 6 Modi programmierbar Externes Rechtecksignal für Zähler: max. 10 MHz Software-Unterstützung Treiber für Windows 10/8.1/8/7 (32/64 bit) Programmier-Unterstützung (SDK) mit Beispielen für C++, C#, Visual Basic, Delphi/Pascal und Python inklusive ALLDAQ-Manager - Utility-Software bietet zentralen Zugriff auf die Parameter des ALLDAQ-Treibersystems und auf Hilfe-Dateien Virtual Instruments (VIs) für LabVIEW™ MATLAB®-Schnittstelle mit Beispielen und Hilfedatei Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Sprechen Sie mit uns!

Simple Adapter between H-MTD and USB Connector

Super Speed-MUXER 1:2 for Broad-R-Reach 1x ADQ-Link IN; 1x ADQ-Link OUT

bestehend: - Netzteil (Industrie Netzteil mit 24 V Ausgang) - ADQ-PR-1-ATX - ADQ-PR-2-P4

USB 3.0 SuperSpeed-Isolator zur galvanischen Trennung - ideal für Messtechnik, Industrie, Automotive und Audiotechnik Anwendungsbeispiele Potentialtrennung zwischen Messgeräten und PC Wirksame Unterdrückung von Brummschleifen - ideal für Musikstudios und Veranstaltungstechnik Schutz vor Spannungsspitzen im Automotive-Bereich, z. B. beim Test von Steuergeräten Entkopplung unterschiedlicher Massepotentiale in der industriellen Steuerungstechnik Auch als "Power-Injektor" für USB-Geräte verwendbar, die normalerweise über den USB-Port versorgt werden, dieser aber nicht ausreichend Strom für einen zuverlässigen Betrieb des USB-Geräts bereitstellt** Features Neueste Isolator-Technologie unterstützt SuperSpeed USB 3.0 Geräte bis 5 Gbit/s Re-Clocking-Technologie für alle Geschwindigkeiten Abwärtskompatibel mit USB 2.0/1.1/1.0*** Isolationsspannung (Daten und Versorgung)*: bis 1 kV dauerhaft! Maximal-Strom für USB 3.0-Geräte: Ohne externe Versorgung: max. 200 mA Mit externer Versorgung: max. 900 mA USB-Anschluss: Host: USB 3.0 Typ B Buchse Device: USB 3.0 Typ A Buchse Betriebstemperatur: -20°C..+70°C Rel. Luftfeuchtigkeit: max. 95% Robustes Aluminium-Gehäuse mit Gummipuffer Abmessungen (L x B x H): 90 mm x 62 mm x 32 mm Betriebssystem-Unterstützung: Windows, MAC OS und Linux Optional Montage-Kit für DIN-Hutschiene Lieferumfang USB 3.0-SuperSpeed-Isolator USB 3.0-Kabel (USB 3.0-A Stecker auf USB 3.0-B Stecker), Länge: 1,5 m Kurzanleitung gedruckt Sicherheitshinweis: Dieses Modell ist nicht für medizintechnische Anwendungen zugelassen.     *ADQ-USB 3.0-ISO(-PS): 1 kVDC (dauerhaft) / 1,5 kVAC <60 Hz (60s), ADQ-USB 3.0-ISO-W: 1,6 kVDC (60 s). Höhere Isolationsspannung auf Anfrage.   **ADQ-USB 3.0-ISO-PS: 5 V Steckernetzteil im Lieferumfang. ADQ-USB 3.0-ISO-W: Externe Versorgung muss gestellt werden. ***Bei Anschluss an einen USB 2.0 Host (Upstream), werden geräteseitig (Downstream) keine USB 3.0 Geräte akzeptiert. Die Kaskadierung mehrerer USB-Isolatoren wird nicht unterstützt.

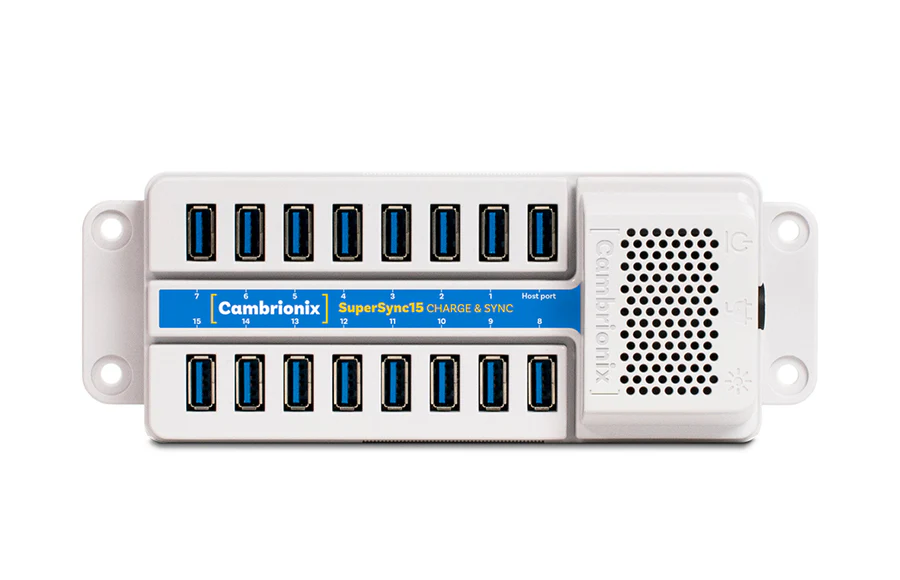

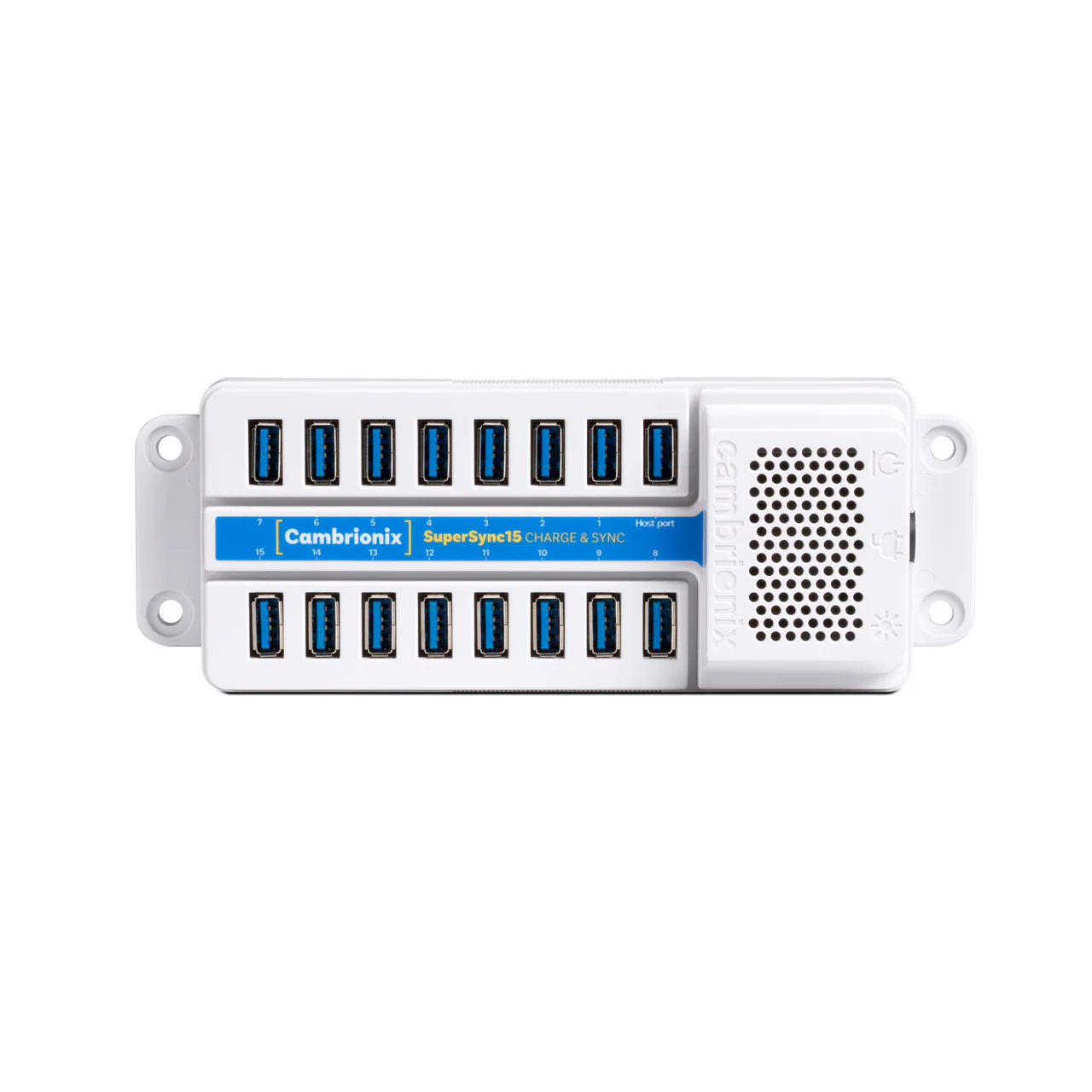

15 x USB 3.2 ports for USB 2 and USB 3 devices 1 x USB 3.2 host ports to connect to a computer Input/Output Connectors: 16 x USB Type-A Input Voltage: 12Vdc Input Current: 15A Input Connection: 4-pin DIN Output Voltage: 5.2V Output Current: 2.1A Max per Port Output Power: 10W Max per Port Output Power (Total): 163.8W Maximum Power Supply: Output Voltage: 5.2V Input Voltage: 100-250Vdc Input Current: 2.5A @ 115 Vac Input Frequency: 50-60Hz Input Connector: C14 Output Voltage: 12Vdc Output Current: 15A Output Power: 180W Output Connector: 4-pin DIN Ambient Operating Temperature Range: 0 ~ 35°C Relative humidity: 5% to 95% non-condensing Scalability:https://downloads.cambrionix.com/documentation/en/Technical-note-endpoint.pdf

Multiplexer Box for MUX/DEMUX Two 4:1 2 Channel Multiplexer Dual Powersupply Range +/-22V Single Powersupply Range 0-44V Interface: 1x ADQ-Link IN; 1x ADQ-Link OUT

USB 3.0 SuperSpeed-Isolator zur galvanischen Trennung - ideal für Messtechnik, Industrie, Automotive und Audiotechnik Anwendungsbeispiele Potentialtrennung zwischen Messgeräten und PC Wirksame Unterdrückung von Brummschleifen - ideal für Musikstudios und Veranstaltungstechnik Schutz vor Spannungsspitzen im Automotive-Bereich, z. B. beim Test von Steuergeräten Entkopplung unterschiedlicher Massepotentiale in der industriellen Steuerungstechnik Auch als "Power-Injektor" für USB-Geräte verwendbar, die normalerweise über den USB-Port versorgt werden, dieser aber nicht ausreichend Strom für einen zuverlässigen Betrieb des USB-Geräts bereitstellt** Features Neueste Isolator-Technologie unterstützt SuperSpeed USB 3.0 Geräte bis 5 Gbit/s Re-Clocking-Technologie für alle Geschwindigkeiten Abwärtskompatibel mit USB 2.0/1.1/1.0*** Isolationsspannung*: bis 1 kVDC dauerhaft! Maximal-Strom für USB 3.0-Geräte: Ohne externe Versorgung: max. 200 mA Mit externer Versorgung: max. 900 mA USB-Anschluss: Host: USB 3.0 Typ B Buchse Device: USB 3.0 Typ A Buchse Betriebstemperatur: -20°C..+70°C Rel. Luftfeuchtigkeit: max. 95% Robustes Aluminium-Gehäuse mit Gummipuffer Abmessungen (L x B x H): 90 mm x 62 mm x 32 mm Betriebssystem-Unterstützung: Windows, MAC OS und Linux Sicherheitshinweis: Dieses Modell ist nicht für medizintechnische Anwendungen zugelassen.     *ADQ-USB 3.0-ISO(-PS): 1 kVDC (dauerhaft) / 1,5 kVAC <60 Hz (60s), ADQ-USB 3.0-ISO-W: 1,6 kVDC (60 s). Höhere Isolationsspannung auf Anfrage.   **ADQ-USB 3.0-ISO-PS: 5 V Steckernetzteil im Lieferumfang. ADQ-USB 3.0-ISO-W: Externe Versorgung muss gestellt werden. ***Bei Anschluss an einen USB 2.0 Host (Upstream), werden geräteseitig (Downstream) keine USB 3.0 Geräte akzeptiert. Die Kaskadierung mehrerer USB-Isolatoren wird nicht unterstützt. Lieferumfang: USB 3.0-SuperSpeed-Isolator Passendes US-Steckernetzteil (5 VDC/1,4 A) mit 5,5 mm Niedervolt-Steckverbinder mit Bajonett-Verschluss USB 3.0-Kabel (USB 3.0-A Stecker auf USB 3.0-B Stecker), Länge: 1,5 m Kurzanleitung gedruckt
