XGSPON

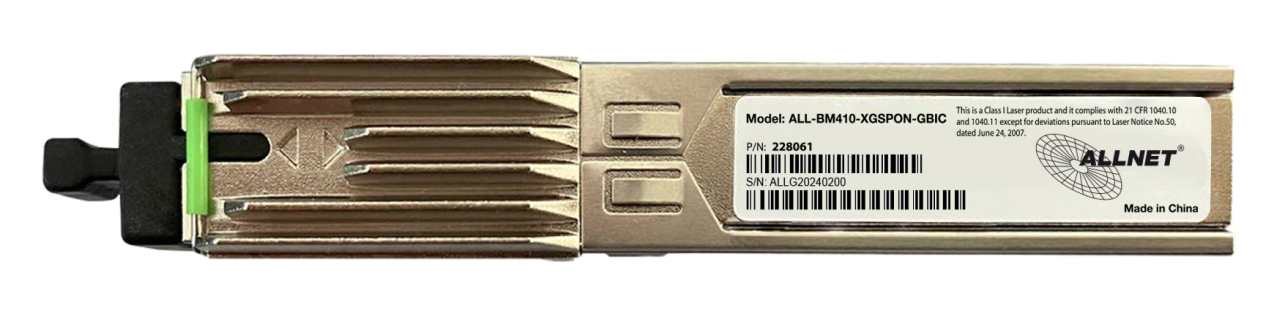

Highlight: Der ALL-BM410-XGSPON-GBIC ONT wird mit einer SFP+ (Small Form-factor Pluggable) basierten 10G Base-X Gigabit Ethernet Datenschnittstelle geliefert und unterstützt: Eingebautes Layer-2-Switching Erweiterte Datenfunktionen wie VLAN-Tag-Manipulation, Klassifizierung und Filterung Der ALL-BM410XGSPON-GBIC ist auch von Swisscom zertifiziert. Um den 10GPON-Einsatz in bestehenden Zugangsnetzen für Geschäfts- und Privatkunden zu erweitern, ist der XGS PON ONT SFP ALL-BM410-XGSPON-GBIC ein Standard-SFP+-Formfaktor, der das Ethernet-SFP+-Modul in Ethernet-Gateways, Switches, Routern oder Backhaul-Geräten usw. einfach ersetzen kann. Der ALL-BM410XGSPON-GBIC ist auch von Swisscom zertifiziert. Ausgestattet mit einer ITU-T G.9807-konformen XGS-PON-Schnittstelle, vereint ALL-BM410-XGSPON-GBIC Interoperabilität, kundenspezifische Anforderungen und Kosteneffizienz. Durch die Integration von XGS-PON-MAC und standardkonformem OMCI-Stack bietet ALL-BM410-XGSPON-GBIC alle XGS-PON-Funktionen und umfassende FCAPS-Verwaltungsfunktionen einschließlich Überwachung, Monitoring und Wartung Technical Details: Installation SFP+ Interface PON Interface Compliant with ITU-T G.9807 XGS-PON standards SFF type laser, SC/APC connector 10G bps Burst Mode Upstream Transmitter 10G bps Downstream Receiver Compliant with ITU-T G.9807 Class N1 APD receiver and DFB transmitter 4~+9dBm launch power, -28dBm sensitivity, and -9dBm overload Wavelengths: US 1260nm to 1280nm, DS 1575nm to 1580nm  Laser compliant with FCC 47 CFR Part 15, Class B, and FDA 21 CFR 1040.10 and 1040.11, Class I, ONT support Class C or Class C+ optics as an option PON QoS Multiple T-CONTs per device Multiple GEM Ports per device Flexible mapping between GEM Ports and T- CONT Activation with automatic discovered SN and password in conformance with ITU-T G.984.3 AES-128 Decryption with key generation and switching FEC (Forward Error Correction) DBA reporting by piggyback reports in the DBRu (mode 0) 802.1p mapper service profile on U/S Mapping of GEM Ports into a T-CONT with priority queues based scheduling Support Multicast GEM port and incident broadcast GEM port. Ethernet Interface SFP+ based 10GBase-X GbE interface Hardware priority queues on the downstream direction in support of CoS 802.1D bridging Virtual switch based on 802.1q VLAN VLAN tagging/detagging VLAN stacking (Q-in-Q) and VLAN Translation IP ToS/DSCP to 802.1p mapping Class of Service based on VLAN-ID, 802.1p bit, ToS/DSCP Marking/remarking of 802.1p Broadcast/Multicast rate limiting OAM Standard compliant OMCI (the embedded operations channel) interface as defined by ITU-T G.988 Alarming and AVC report, performance monitoring Remotely software image download over OMCI, as well as activation and rebooting Hold two software sets with software image integrity checking and automatic rollback Power Supply Power Consumption: < 2.8W Dimensions 87.5 mm x 15.6 mm x 13.75 mm (L x W x D) Working Environment case operating temperature: -40~+85 °C Humidity: 5 ~ 95% relative humidity, non- condensed Safety & EMI CE compliant FCC/UL compliant

Highlights: Jedes Ethernet-Gateway auf GPON aufrüsten — Sofort Der ALL-BM510-GPON-GBIC verwandelt jeden SFP-basierten Router, Switch oder Gateway in einen vollwertigen GPON-ONT und ermöglicht eine schnelle Glasfasereinführung ohne Hardwareaustausch. Kompakter SFP ONT mit leistungsstarkem GPON Ein kompletter ITU-T G.984-kompatibler GPON ONT, verpackt in einem Miniatur-SFP-Formfaktor—optimiert für den Einsatz von Glasfaser in Unternehmen und Privathaushalten. Nahtlose Integration über HSGMII (2,5G/1G) Plug-and-Play-SFP mit HSGMII-Schnittstelle für mühelose Kompatibilität mit bestehenden Ethernet-Infrastrukturen. Carrier-Grade QoS und erweiterte L2-Funktionen Vollständige VLAN-Funktionalität, QoS-Zuordnung, Verkehrsklassifizierung und erweitertes Bridging liefern erstklassige Servicequalität für anspruchsvolle Glasfaseranwendungen. Ultra-niedriger Stromverbrauch Verbraucht weniger als 1,6 W, ideal für Installationen mit hoher Leistungsdichte. Breittemperaturbetrieb Zuverlässige Leistung von –10°C bis +85°C, entwickelt für raue Umgebungen und Telekommunikationsschränke. Sicher und vollständig verwaltet Integrierter OMCI-Stack für Fernbereitstellung, Überwachung, Firmware-Upgrades und FCAPS-Verwaltung. Hohe optische Leistung Unterstützt Klasse B+-Optik mit APD-Empfänger und DFB-Sender für weitreichende, stabile GPON-Konnektivität. Um den GPON-Einsatz in bestehenden Zugangsnetzen für Geschäfts- und Privatkunden zu erweitern, bietet das GPON ONT SFP ALL-BM510-GPON-GBIC ein Standard-SFP-Paket mit SGMII-Schnittstelle, das das Ethernet-SFP-Modul in Ethernet-Gateways, Switches, Routern oder Backhaul-Geräten usw. problemlos ersetzen kann. Ausgestattet mit einer ITU-T G.984-konformen GPON-Schnittstelle, bietet ALL-BM510-GPON-GBIC Interoperabilität, kundenspezifische Anforderungen und Kosteneffizienz. Durch die Integration von GPON MAC und standardkonformem OMCI-Stack bietet der G- 97S alle GPON-Funktionen und eine vollständige Palette von FCAPS-Verwaltungsfunktionen einschließlich Überwachung, Monitoring und Wartung Dienste Daten Der ALL-BM510-GPON-GBIC ONT wird mit einer SFP (Small Form-factor Pluggable) basierten HSGMII Schnittstelle geliefert, die folgendes unterstützt: Eingebautes Layer-2-Switching Erweiterte Datenfunktionen wie VLAN-Tag-Manipulation, Klassifizierung und Filterung Spezifikation Abmessungen 72 mm x 14 mm x 11,8 mm (L x B x T) Netzteil Leistungsaufnahme bei voller Geschwindigkeit und Raumtemperatur: < 1,6W Arbeitsumgebung Gehäusetemperatur: -10~+85 °C Luftfeuchtigkeit: 5 ~ 95% relative Luftfeuchtigkeit, nicht kondensiert Sicherheit & EMI CE-konform FCC/UL-konform Installation SFP-Schnittstelle GPON-Schnittstelle Konform mit ITU-T G.984 GPON-Standards SFF-Laser, SC/APC-Anschluss 1.244G bps Burst Mode Upstream-Sender 2,488 Gbit/s Downstream-Empfänger Konform mit ITU-T G.984.2 Amd1, Klasse B+ APD-Empfänger und DFB-Sender 0,5~+5dBm Startleistung, -27 dBm Empfindlichkeit und -8dBm Überlast Wellenlängen: US 1310nm, DS 1490nm Laser konform mit FCC 47 CFR Teil 15, Klasse B, und FDA 21 CFR 1040.10 und 1040.11, Klasse I, ONT unterstützt optional Optiken der Klasse C oder Klasse C+ GPON QoS Mehrere T-CONTs pro Gerät Mehrere GEM-Ports pro Gerät Flexibles Mapping zwischen GEM Ports und T- CONT Aktivierung mit automatisch ermitteltem SN und Passwort in Übereinstimmung mit ITU-T G.984.3 AES-128 Entschlüsselung mit Schlüsselgenerierung und -wechsel FEC (Vorwärtsfehlerkorrektur) DBA-Meldung durch Huckepack-Meldungen in der DBRu (Modus 0) 802.1p-Mapper-Dienstprofil auf U/S Mapping von GEM Ports in eine T-CONT mit Prioritätswarteschlangen-basiertem Scheduling Unterstützung von Multicast GEM Ports und incident broadcast GEM Ports Ethernet-Schnittstelle SFP basierte HSGMII Schnittstelle, 2.5GE/1GE kompatibel Hardware-Prioritätswarteschlangen auf der Downstream-Seite zur Unterstützung von CoS 802.1D-Überbrückung Virtueller Schalter basierend auf 802.1q VLAN VLAN-Kennzeichnung/Entkennzeichnung VLAN-Stapelung (Q-in-Q) und VLAN-Übersetzung IP ToS/DSCP-zu-802.1p-Zuordnung Dienstklasse basierend auf VLAN-ID, 802.1p Bit, ToS/DSCP Markierung/Kennzeichnung von 802.1p Broadcast/Multicast-Ratenbegrenzung OAM Standardkonforme OMCI-Schnittstelle (der eingebettete Betriebskanal) gemäß ITU-T G.984.4 und G.988 Alarmierung und AVC-Bericht, Leistungsüberwachung Ferngesteuertes Herunterladen von Software-Images über OMCI, sowie Aktivierung und Neustart Halten von zwei Software-Sets mit Software-Image-Integritätsprüfung und automatischem Rollback Beschreibung des Pins: PINNO. Name Aktiv 1 VEET   2 TX-Fehler Hoch 3 TX deaktivieren Hoch 4 SDA   5 SCL   6 MOD_ABS   7 Sterbendes Aufatmen Bis zur Definition des Host-Pins 8 RX_LOS Hoch 9 VEER   10 VEET   11 VEER   12 RD-   13 RD+   14 VEER   15 VCCR   16 VCCT   17 VEET   18 TD+   19 TD-   20 VEET
