G.Hn 2-Wire

Gigabit Netzwerk über 2-Draht Verbindung bzw. Telefonkabel Bis zu 250Mbps G.hn Port als Heimnetzwerk-Backbone von einem der vorhandenen Telefonleitung Zwei 100 / 1000Mbps Gigabit Ethernet Ports für FTTH, DSL / Kabel Modem und Ethernet-Terminals (PC, Set-Top-Box, ...) Energieeffizienz (grün) Ethernet-Unterstützung Eine maximale Entfernung bis zu 350 Meter über G.hn Port Eingebauter Filter, um Einstrahlungen von Telefon oder PSTN-Line zu beseitigen Indication der Signal-Qualität 6~76Mhz Einspiesefrequenz somit NICHT Kompatibel VDSL und G.HN über die gleiche LEITUNG. Gemessene Netto Datenraten: 60m: 251 MBit/s | 100m : 241 MBit/s | 200m: 201 MBit/s | 300m: 92 MBit/s Mit der G.HN Gigabit Ethernet Bridge ALL-GHN101-2wire, können Sie Ihr privates Netzwerk zu Hause, über die vorhandenen Telefonleitung, erweitern. Es ist keine weitere Netzwerkverkabelung notwendig. Sie können einfach die vorhandenen Telefonleitung in der Wand nutzen. Bei einer Frequenz von (6-76MHz) ist die Koexistenz mit ADSL und VDSL NICHT gewährleistet. Mit der ALL-GHN101-2wire können sie so schnell Ihr Netzwerk erweitern ohne Neuverkabelung und mit wenig Aufwand. ACHTUNG: Die g.hn 2wire-Version ist ausgelegt für eine Punkt-zu-Punkt Lösung. Es können NICHT mehrere g.hn Verbindungen in einem Mehrbündeladernkabel aufgebaut werden. Diese Pärchen würden sich gegeneinander stören. In der Elektronik wird dieses übersprechen/gegensprechen genannt. Sollten Sie Mehraderbündel-Systeme verwenden, hat ALLNET hier auch eine VDSL2 Vectoring-Technologie im Portfolio.  Element Spezifikation   Netzwerk Standard: ITU G.9960 G.hn über Telefonleitung IEEE 802.3u 100M Fast Ethernet IEEE802.3ab 1000M Gigabit Ethernet IEEE 802.3az Energy Efficiency Ethernet Anschlüsse: Ethernet : Two RJ-45 Connectors G.hn : Two RJ-11 Connectors, Einer für G.hn,  der Andere für Phone-Line Bypass G.hn Interface Übertragungsleistung und Spektrum 6 +/- 1 dBm @ 6 ~ 76 MHz PHY gemessene Rate: 60m: 251 MBit/s, 100m : 241 MBit/s, 200m: 201 MBit/s, 300m: 92 MBit/s, AES 128 Encryption Gigabit Ethernet Interface 100/1000Mbps Auto Negotiation MDI/MDI-X Auto Crossover Quality of Service Priority Mapping Based on IEEE 802.1p Guaranteed G.hn Parameterized QoS LED-Anzeige: “Power” LED G.hn “Link/Activity/Quality” LED Ethernet “Link/Activity” LED x 2 Arbeitsumgebung: Arbeitstemperatur : 0° ~ 50° (32° ~ 120°) Temperatur Aufbewahrung: –10° ~ 65° (14° ~ 149°) Luftfeuchtigkeit : 10% ~ 95%, Non-condensing Element Spezifikation   Stromverbrauch: 3,5W bei 12 Volt Umgebung: Temperatur Betrieb: 0°C ~ 50°C (32°F ~ 122°F) Temperatur Aufbewahrung: -20°C ~ 70°C (-4°F ~ 150°F) Luftfeuchtigkeit: 10 to 90% (non-condensing) Montage:   Wandmontage möglich Maße/Gewicht: Breite/Tiefe/Höhe:  130mm x 95mm  x 32mm Gewicht: 135g (ohne Netzteil) Kennzeichen: CE Netzteil enthalten.

Gigabit Netzwerk über 2-Draht Verbindung bzw. Telefonkabel Bis zu 500Mbps G.hn Port als Heimnetzwerk-Backbone von einem der vorhandenen Telefonleitung Zwei 100 / 1000Mbps Gigabit Ethernet Ports für FTTH, DSL / Kabel Modem und Ethernet-Terminals (PC, Set-Top-Box, ...) Energieeffizienz (grün) Ethernet-Unterstützung Eine maximale Entfernung bis zu 350 Meter über G.hn Port Eingebauter analog Telefon Splitter um Breitband und Telefonie gleichzeitig betreiben zu können. Indication der Signal-Qualität 6~76Mhz Einspiesefrequenz somit NICHT Kompatibel VDSL und G.HN über die gleiche LEITUNG. Mit der G.HN Gigabit Ethernet Bridge ALL-GHN101-2wire, können Sie Ihr privates Netzwerk zu Hause, über die vorhandenen Telefonleitung, erweitern. Es ist keine weitere Netzwerkverkabelung notwendig. Sie können einfach die vorhandenen Telefonleitung in der Wand nutzen. Bei einer Frequenz von (6-76MHz) ist die Koexistenz mit ADSL und VDSL NICHT gewährleistet. Mit der ALL-GHN101-2wire können sie so schnell Ihr Netzwerk erweitern ohne Neuverkabelung und mit wenig Aufwand. ACHTUNG: Die g.hn 2wire-Version ist ausgelegt für eine Punkt-zu-Punkt Lösung. Es können NICHT mehrere g.hn Verbindungen in einem Mehrbündeladernkabel aufgebaut werden. Diese Pärchen würden sich gegeneinander stören. In der Elektronik wird dieses übersprechen/gegensprechen genannt. Sollten Sie Mehraderbündel-Systeme verwenden, hat ALLNET hier auch eine VDSL2 Vectoring-Technologie im Portfolio.  Element Spezifikation   Netzwerk Standard: ITU G.9960 G.hn über Telefonleitung IEEE 802.3u 100M Fast Ethernet IEEE802.3ab 1000M Gigabit Ethernet IEEE 802.3az Energy Efficiency Ethernet Anschlüsse: Ethernet : Two RJ-45 Connectors G.hn : Two RJ-11 Connectors, Einer für G.hn,  der Andere für Phone-Line Bypass G.hn Interface Übertragungsleistung und Spektrum 6 +/- 1 dBm @ 6 ~ 76 MHz PHY gemessene Rate: 60m: 251 MBit/s, 100m : 241 MBit/s, 200m: 201 MBit/s, 300m: 92 MBit/s, AES 128 Encryption Gigabit Ethernet Interface 100/1000Mbps Auto Negotiation MDI/MDI-X Auto Crossover Quality of Service Priority Mapping Based on IEEE 802.1p Guaranteed G.hn Parameterized QoS LED-Anzeige: “Power” LED G.hn “Link/Activity/Quality” LED Ethernet “Link/Activity” LED x 2 Arbeitsumgebung: Arbeitstemperatur : 0° ~ 50° (32° ~ 120°) Temperatur Aufbewahrung: –10° ~ 65° (14° ~ 149°) Luftfeuchtigkeit : 10% ~ 95%, Non-condensing Element Spezifikation   Stromverbrauch: 3,5W bei 12 Volt Umgebung: Temperatur Betrieb: 0°C ~ 50°C (32°F ~ 122°F) Temperatur Aufbewahrung: -20°C ~ 70°C (-4°F ~ 150°F) Luftfeuchtigkeit: 10 to 90% (non-condensing) Montage:   Wandmontage möglich Maße/Gewicht: Breite/Tiefe/Höhe:  130mm x 95mm  x 32mm Gewicht: 135g (ohne Netzteil) Kennzeichen: CE  Netzteil im Lieferumfang enthalten.

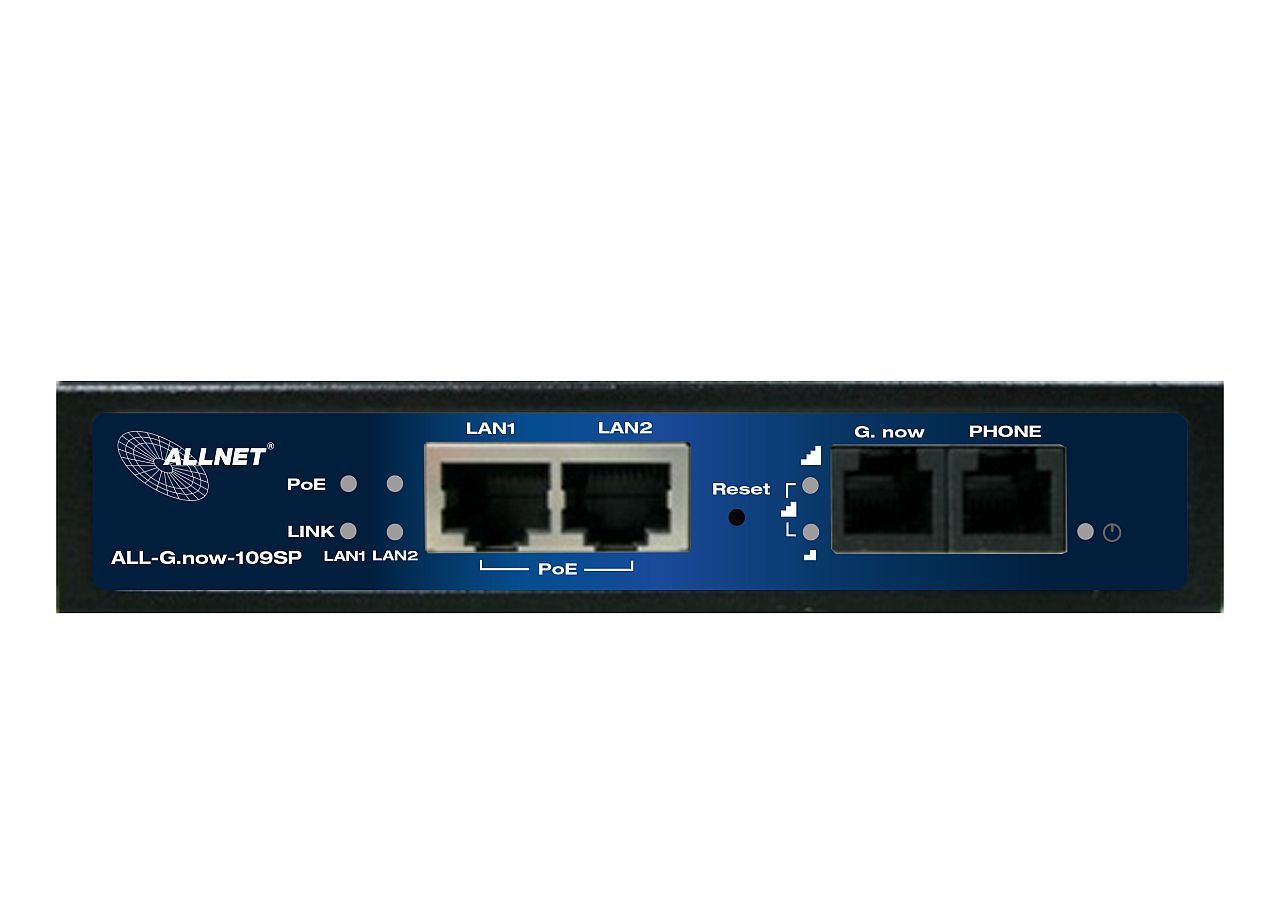

ALL-G.now-109SP G.now Wave-2 Subscriber Adapter mit 1,7 Gbps & 90W PoE++ über bestehende Telefonleitung Highlights  Ultraschnelle Datenübertragung bis zu 1,7 Gbit/s über bestehende Kupfer-Telefonleitungen – ohne Neuverkabelung Perfekt für FTTX-, MDU- und MTU-Infrastrukturen zur schnellen Bereitstellung von Gigabit-Breitbanddiensten Dual-Gigabit-LAN-Ports für den direkten Anschluss mehrerer Netzwerkgeräte Leistungsstarkes IEEE 802.3bt PoE++ (bis zu 90 W) zur Versorgung energieintensiver Endgeräte wie WLAN-Access Points, Kameras oder Thin Clients Nahtlose Koexistenz mit ADSL, VDSL und G.fast – ideal für Upgrades bestehender Netze ohne Serviceunterbrechung MIMO-2-Channel Technologie für maximale Performance und stabile Gigabit-Übertragung Reichweite bis zu 600 Meter über eine einzelne Telefonader Integrierter Splitter mit Dual RJ-11 Ports für gleichzeitige Nutzung von High-Speed-Daten und analoger Telefonie Advanced FEC und automatische Paket-Retransmission für höchste Übertragungsstabilität und minimale Paketverluste NDIM-Technologie zur Störungsreduktion in Mehrparteienhäusern mit hoher Leitungsdichte Integrierter Überspannungsschutz für zuverlässigen Betrieb und langfristige Netzstabilität LED-Statusanzeigen zur schnellen Link- und Leitungsqualitätsprüfung vor Ort IGMP (IPv4) und MLD (IPv6) Snooping für optimierte IPTV- und Videostreaming-Performance Der ALL-G.now-109SP ist ein leistungsstarker G.now Wave-2 Subscriber Adapter zur Übertragung von bis zu 1,7 Gbps über bestehende analoge Telefonleitungen (2-Draht). Die ideale Lösung für schnelle Netzwerk-Upgrades in Bestandsgebäuden – ganz ohne Neuverkabelung.  Wichtig: Für den Betrieb wird der passende G.now DSLAM/Master ALL-G.now109M-2wire-16 benötigt. Der ALL-G.now-109SP ist das Client-/Subscriber-Gegenstück zum ALL-G.now109M-2wire-16. Bestehende Telefonleitung doppelt nutzen – Daten & analoge Telefonie gleichzeitig Ein besonderer Vorteil dieser Lösung ist die parallele Nutzung der vorhandenen analogen Nebenstellenleitung bis ins Zimmer. Dank des integrierten POTS-Splitters können: Analoge Telefonie (Nebenstelle) G.now High-Speed-Datenübertragung gleichzeitig über dasselbe 2-Draht-Kabel betrieben werden. Damit eignet sich der ALL-G.now-109SP ideal für: Hotels Krankenhäuser Wohnheime Bürogebäude MDU/MTU-Umgebungen Bestehende Telefonverkabelung bleibt vollständig nutzbar – ohne Eingriff in die analoge Infrastruktur. High-Speed über 2-Draht-Kupfer Durch moderne MIMO-Technologie und OFDM-Modulation erreicht der Adapter: Bis zu 1,7 Gbps Datenrate Reichweiten von bis zu 600 Metern Stabile Übertragung über vorhandene Telefonverkabelung Die Lösung arbeitet koexistierend mit ADSL, VDSL und G.fast, sodass bestehende Dienste nicht gestört werden. Integriertes 90W PoE++ (IEEE 802.3bt) Der ALL-G.now-109SP verfügt über zwei Gigabit LAN-Ports mit IEEE 802.3bt (Type 3 & 4) und liefert bis zu 90 Watt pro Port für leistungsstarke Endgeräte. Ideal für: PTZ-IP-Kameras WiFi 6 / WiFi 7 Access Points Thin Clients Digital Signage High-Power IoT-Geräte Unterstützt werden sowohl End-span als auch Mid-span Konfigurationen. Optimiert für professionelle Netzwerkinstallationen In Kombination mit dem ALL-G.now109M-2wire-16 DSLAM/Master entsteht eine leistungsfähige IP-Zugangsplattform für MDU/MTU-Strukturen. Weitere Merkmale: IGMP (IPv4) & MLD (IPv6) Snooping für IPTV-Optimierung Integrierter Überspannungsschutz für langfristige Zuverlässigkeit LED-Anzeigen für Link-Status und Leitungsqualität CE, FCC und RoHS zertifiziert Systemaufbau Zentrale Technikraum: ALL-G.now109M-2wire-16 (DSLAM/Master) Zimmer / Etage:  ALL-G.now-109SP (Subscriber/Client) Über die bestehende 2-Draht-Nebenstellenleitung werden gleichzeitig: Analoge Telefonie Gigabit-Netzwerk PoE-Versorgung für Endgeräte bereitgestellt – ohne neue Kabel zu verlegen. Highlights – ALL-G.now-109SP Ultraschnelle Datenübertragung bis zu 1,7 Gbit/s über bestehende Kupfer-Telefonleitungen – ohne Neuverkabelung Perfekt für FTTX-, MDU- und MTU-Infrastrukturen zur schnellen Bereitstellung von Gigabit-Breitbanddiensten Dual-Gigabit-LAN-Ports für den direkten Anschluss mehrerer Netzwerkgeräte Leistungsstarkes IEEE 802.3bt PoE++ (bis zu 90 W) zur Versorgung energieintensiver Endgeräte wie WLAN-Access Points, Kameras oder Thin Clients Nahtlose Koexistenz mit ADSL, VDSL und G.fast – ideal für Upgrades bestehender Netze ohne Serviceunterbrechung MIMO-2-Channel Technologie für maximale Performance und stabile Gigabit-Übertragung Reichweite bis zu 600 Meter über eine einzelne Telefonader Integrierter Splitter mit Dual RJ-11 Ports für gleichzeitige Nutzung von High-Speed-Daten und analoger Telefonie Advanced FEC und automatische Paket-Retransmission für höchste Übertragungsstabilität und minimale Paketverluste NDIM-Technologie zur Störungsreduktion in Mehrparteienhäusern mit hoher Leitungsdichte Integrierter Überspannungsschutz für zuverlässigen Betrieb und langfristige Netzstabilität LED-Statusanzeigen zur schnellen Link- und Leitungsqualitätsprüfung vor Ort IGMP (IPv4) und MLD (IPv6) Snooping für optimierte IPTV- und Videostreaming-Performance Funktioniert nur in Kombination mit ALL-G.now109M-2wire-16 Technische Daten: Merkmal Spezifikation Max. Datenrate 1,7 Gbps Max. Reichweite 600 m über 1x Telefonleitung LAN-Ports 2 x RJ-45 Gigabit PoE IEEE 802.3bt (Type 3 & 4), bis 90W pro Port Line Port 1 x RJ-11 (G.hn) Splitter Port 1 x RJ-11 (POTS) Frequenzbereich 5 MHz – 200 MHz Leistungsaufnahme 6 W (ohne PoE-Last) Betriebstemperatur 0°C bis +50°C Abmessungen 130 x 94,5 x 27 mm Lieferumfang 1x Endgerät 1x 230W Standard Netzteil 1x QIG-Schnellanleitung

ALL-G.now109M-2wire-16 G.now / G.hn 2-Draht DSLAM – Bis zu 2 Gbps über bestehende Telefonverkabelung Der ALL-G.now109M-2wire-16 ist die zentrale Master-Einheit der ALLNET G.now / G.hn 2-Draht Hochgeschwindigkeitslösung zur Nutzung bestehender Telefonleitungen in Mehrparteienhäusern, Hotels, Wohnanlagen und Bürogebäuden. Mit moderner G.hn-Technologie ermöglicht das System Datenübertragungen mit einer physikalischen Rate von bis zu 2 Gbps und einem Datendurchsatz von bis zu 1,7 Gbps – deutlich leistungsfähiger als klassische ADSL- oder VDSL-Lösungen. Ideal für Bestandsgebäude, in denen eine Glasfaserverkabelung (FTTH) aufwendig oder kostenintensiv ist. Bestehende Telefonleitungen als High-Speed-Netzwerk nutzen Die Lösung überträgt Gigabit-Daten über: 2-adrige Nebenstellenleitungen (Parallelleitung / Twisted Pair) vorhandene PSTN-Installationen (POTS & ISDN) Koexistenz mit ADSL/VDSL im gleichen MDF Dadurch lassen sich Gebäude schnell und kosteneffizient mit High-Speed-Internet ausstatten – ohne neue Verkabelung. Systemarchitektur Zentrale (MDF / Technikraum):  ALL-G.now109M-2wire-16 (Master / DSLAM) Teilnehmer (Zimmer / Wohnung):  ALL-G.now-109SP  Bis zu 16 Teilnehmerleitungen direkt pro Gerät. Durch Kaskadierung von bis zu fünf (5) Geräten ALL-G.now109M-2wire-16 können bis zu 80 Wohneinheiten/Clients versorgt werden. Leistungsmerkmale Gigabit Performance G.hn SISO Übertragung Physikalische Rate bis 2 Gbps Realer Datendurchsatz bis 1,7 Gbps 10G/1G SFP+ Uplink-Port für Backbone-Anbindung 2x Gigabit Ethernet Ports Koexistenz mit Telefonie Unterstützt PSTN (POTS & ISDN) Beeinträchtigt keine Telefon- oder Faxdienste Betrieb parallel zu ADSL/VDSL möglich Ideal für MDU/MTU-Strukturen Hotels Wohnheime Bestandswohnanlagen Bürogebäude Denkmalgeschützte Objekte Professionelle Netzwerkausstattung Schnittstellen 16x RJ11 G.hn Ports 1x RJ21 (für 16 Leitungen) 2x 10/100/1000M Ethernet 1x 10G/1G SFP+ Uplink 1x RJ45 Konsole Clock Sync (SYN_IN / SYN_OUT) für Kaskadierung Layer-2 / Layer-3 Funktionen VLAN QoS ACL SSH DoS Protection MAC Management Storm Suppression IGMP IPv4 / IPv6 Unterstützung Kompaktes & robustes Design 19"-Rackfähig (1HE Bauhöhe) Kompakte Abmessungen: 340 x 44 x 200 mm Temperaturbereich: -10 °C bis +50 °C Geräuschentwicklung = 40 dB @ 25°C Luftgekühltes System Externes Netzteil Ideal für kleine MDFs und Technikräume. Hohe Betriebssicherheit CPU Traffic Protection & Priorisierung Bandbreitenkontrolle Schutz vor illegalem Traffic & Angriffen Temperaturüberwachung Anti-Diebstahl-Design Typische Anwendung In älteren Gebäuden ohne strukturierte Netzwerkverkabelung wird der ALL-G.now109M-2wire-16 im MDF installiert. Über die vorhandene Telefon-Nebenstellenleitung wird jede Wohneinheit mit einem G.now Client (z.B. ALL-G.now-109SP oder HA3515-DG) verbunden und erhält: High-Speed Internet Gigabit LAN Optional Wi-Fi 6 (bei HA3515-DG) Parallele analoge Telefonie Ihre Vorteile auf einen Blick Bis zu 2 Gbps über vorhandene 2-Draht-Leitung Keine Neuverkabelung notwendig Parallelbetrieb mit ADSL/VDSL möglich Skalierbar auf bis zu 48 Wohneinheiten 10G Uplink für Backbone-Anbindung Ideal für Bestandsgebäude Technical Specifications Main Telephone Line Unit ALL-GHN109M-2WIRE-16 Interface 2* 10/100/1000M Copper Ports; 1* RJ21 Interface, Support up to 16 telephone ports; 16* RJ11 G.hn Ports. 1* Uplink 10G/1G SFP+ Port Reset Button Build-in Reset Button LED ALM LINE (1-16) SYS GE1/GE2 LED 10G LED SYNC Interface Two SMA clock synchronization interfaces, SYN_OUT and SYN_IN, which are used for synchronizing the clocks of cascaded switches. Max. 5pcs of ALL-G.now109M-2wire-16 could be connected = 80 Rooms Console 1*RJ45 Serial Port Anti-theft Design Anti-theft Hole Working Temperature -10°C to 50°C (14°F to 122°F) Operating Humidity 10% to 90% Storage Temperature -40°C to 70°C? (-40°F to 158°F) Storage Humidity 5% to 95% Working Altitude 2000 m Temperature Control Supported Heat Dissipation Air Cooling Noise 40dB@25°C, Up to 42dB Power Supply External Adapter Dimensions (W x D x H) 340 mm * 44 mm * 200 mm (13.39 in. * 1.73 in. * 7.84 in.) Certification VCCI & JATE Software Features Layer-2 Forwarding G.hn, VLAN, MAC, Storm Suppression, LLDP, Mirror Layer-3 Forwarding ARP, IPv4, IPv6 Security ACL, QoS, SSH, DoS Protection Application Protocol Features DHCP Client, TFTP, FTP, NTP, Web IPv6 Application Protocol DHCP Client Maximum         Number        of Supported Lines Up to five main telephone line units can be cascaded to connect with 80 child telephone line units.
