Zubehör - Stromzangen

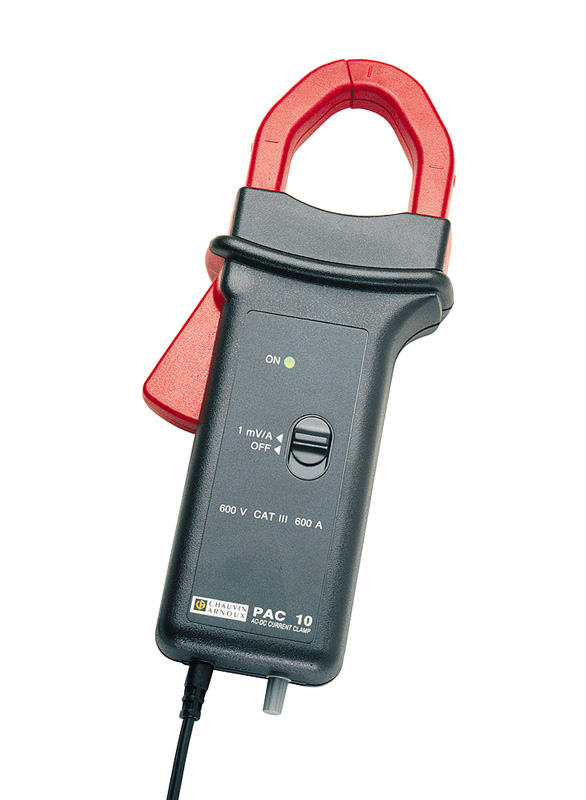

Die Modellreihe „PAC“ umfasst Strommesszangen, die den Hall-Effekt zur Messung von Gleich- und Wechselströmen nutzen. Damit Kabel von einem Durchmesser von 30 mm oder 42 mm und kleine Stromschienen umschlossen werden können, werden zwei Formen angeboten. Die Modellreihe umfasst die Zangen PAC1x und für höhere Stromstärken die Zangen PAC2x. Wichtigste technische Daten des Modells PAC 10: Nennstromstärke: 400 A AC / 600 A DC Ausgangssignal: Gleich- und Wechselspannung Verhältnis Ausgang/Eingang: 1 mV / A Ausgang: über Kabel und Stecker (Ø4 mm, isoliert)

Die Modellreihe „MN“ umfasst vielseitig einsetzbare Zangenstromwandler zur Messung von Wechselströmen bis 240 A mit einem Multimeter oder einem Leistungsanalysator. Die kompakte und ergonomische Zange ist insbesondere für Messungen an schwer zugänglichen Orten ausgelegt und gestattet es auch, Kabel bis zu einem Durchmesser von 20 mm in Anlagen bis CAT III 600 V oder CAT IV 300 V zu umschließen. Die Zange MN71 wurde eigens für die Messung von Stromstärken in den Sekundärkreisen von Strom-Transformatoren entwickelt. Wichtigste technische Daten des Modells MN71: Nennstromstärke: 10 A AC Ausgangssignal: Wechselspannung Verhältnis Ausgang/Eingang: 100 mV / A AC Ausgang: über Kabel und Stecker (Ø4 mm, isoliert)

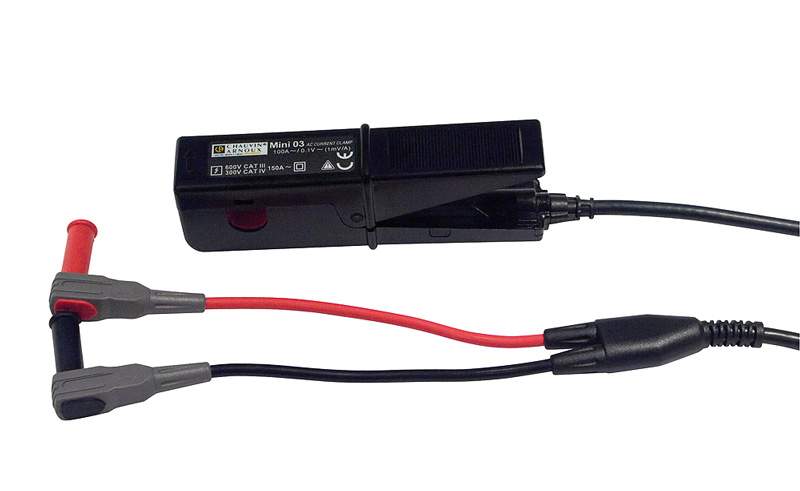

Der kleine, kompakte Zangenstromwandler MINI 03 ist das ideale Zubehör für Multimeter zur Wechselstrommessung in Anwendungen mit geringer Leistung im Gewerbe- und Industriebereich. In Verbindung mit einem AC-Voltmeter lassen sich damit gemessene Ströme direkt lesen. Wichtigste technische Daten des Modells MINI 03: Nennstromstärke: 100 A AC Ausgangssignal: Wechselspannung Verhältnis Ausgang/Eingang: 1mV / A AC Ausgang: über Kabel und Stecker (Ø4 mm, isoliert)

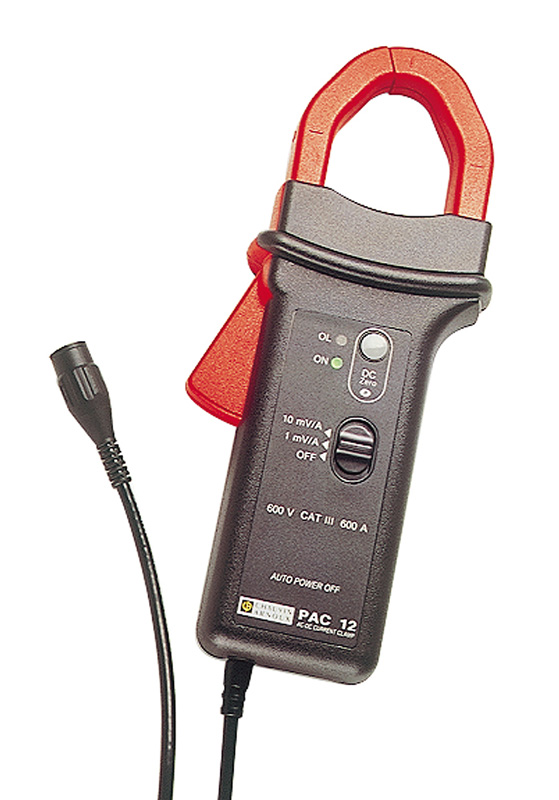

Die Modellreihe „PAC“ umfasst Strommesszangen, die den Hall-Effekt zur Messung von Gleich- und Wechselströmen nutzen. Damit Kabel von einem Durchmesser von 30 mm oder 42 mm und kleine Stromschienen umschlossen werden können, werden zwei Formen angeboten. Die Modellreihe umfasst die Zangen PAC1x und für höhere Stromstärken die Zangen PAC2x. In Verbindung mit einem Oszilloskop kann dieser isolierte Strommessgeber mit seinen 2 Messbereichen verwendet werden, um Spitzenstromstärken bis 600 A DC mit einer Bandbreite von bis zu 10 kHz darzustellen. Der Stromwandler verfügt über einen vereinfachten Nullabgleich ZeroDC und eine wählbare Umschaltung auf Standby-Betrieb. Wichtigste technische Daten des Modells PAC12: Nennstromstärke: 400 A AC/600 A DC Ausgangssignal: Gleich- und Wechselspannung Verhältnis Ausgang/Eingang: 10 mV / A, 1 mV / A Ausgang: Koaxialkabel und isolierter BNC-Stecker

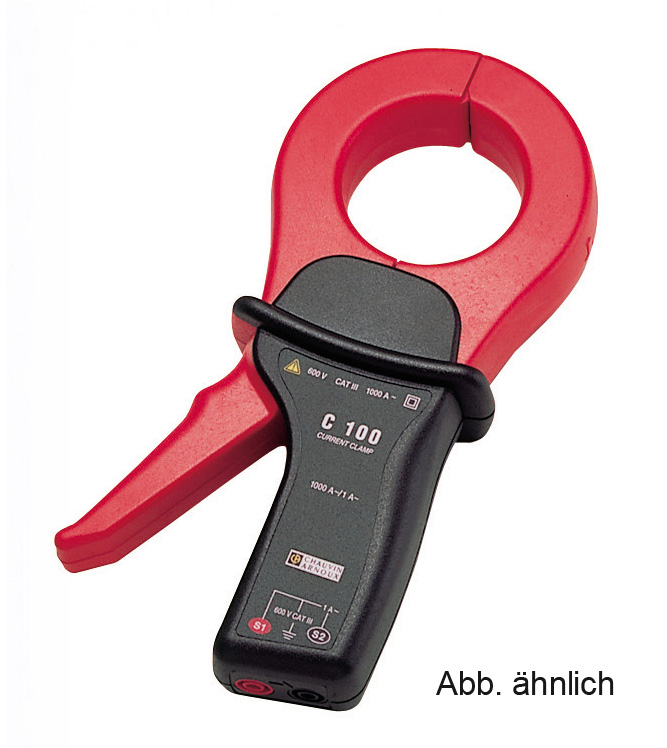

In der "C"-Serie befinden sich leistungsfähige Zangenstromwandler für 1000 A. Die runde Form der Zangenbacken und die gleichmäßige Spulenwicklung garantieren eine hohe Genauigkeit und minimale Phasenverschiebung. Die optimale Anpassung des Magnetkreises durch ein Pendel-Gelenksystem und ein patentiertes Unterstützungssystem zur progressiven Öffnung der Zangenbacken erleichtern die Bedienung. Durch den Umschließungsdurchmesser von 52 mm können CAT III 600 V-Messungen an den meisten Leitern im Industrie- und Bürogebäudebereich vorgenommen werden. In Verbindung mit einem Oszilloskop kann dieser isolierte Stromwandler mit seinen 3 Messbereichen verwendet werden, um Stromstärken mit einer Bandbreite von bis zu 100 kHz darzustellen. Wichtigste technische Daten des Modells C160: Ausgangssignal: Wechselspannung Verhältnis Ausgang/Eingang: 100 mV / A AC, 10 mV / A AC, 1 mV / A AC, Ausgang: Koaxialkabel und isolierter BNC-Stecker

Die B102-Messzange dient der Entdeckung von zur Erde abfließenden Fehlerströmen. So lassen sich Fehler schnell entdecken und genau lokalisieren - ohne Abschaltung der Anlage.Die B102 wurde speziell für die Messung kleinster Fehlerströme an Leistungskreisen entwickelt. Differenz- bzw. Fehlerströme ab 500 µA Ströme bis 400 A max 2 Messbereiche: 1 mV/mA oder 1 mV/A Benutzung in Einphasen- oder Mehrphasensystemen, bei phasengleichen oder phasenverschobenen Strömen, in symmetrischen oder unsymmetrischen Systemen Backenöffnung 110 mm Messung von Fehlerströmen an 3-Leiter-Drehstromsystemen mit Adapter für künstlichen Neutralleiter

Die Modellreihe „K“ bietet "Mikro-Zangen" zur genauen Messung sehr kleiner Gleich- und Wechselströme. Durch ihre geringe Größe und ihre Form sind sie insbesondere für Messungen an schwer zugänglichen, engen Stellen geeignet. Wichtigste technische Daten des Modells K2: Nennstromstärke: 300 mA AC / 450 mA DC Ausgangssignal: Gleich- und Wechselspannung Verhältnis Ausgang/Eingang: 10 mV / mA Ausgang: Stecker (Ø4 mm, isoliert, 19 mm Abstand)

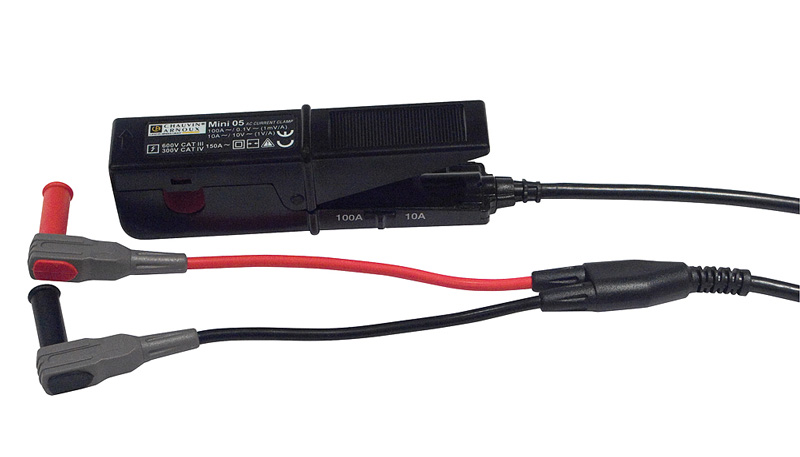

Der kleine, kompakte Zangenstromwandler MINI 05 ist das ideale Zubehör für Multimeter zur Wechselstrommessung in Anwendungen mit geringer Leistung im Gewerbe- und Industriebereich. Mit den 2 Messbereichen zum direkten Ablesen ist er in der Lage mit einer hervorragenden Auflösung, Wechselströme von 5 mA bis 100 A zu messen. Wichtigste technische Daten des Modells MINI 05: Nennstromstärke: 100 A AC Ausgangssignal: Wechselspannung Verhältnis Ausgang/Eingang: 1 mV / mA AC, 1 mV / A AC Ausgang: über Kabel und Stecker (Ø4 mm, isoliert)

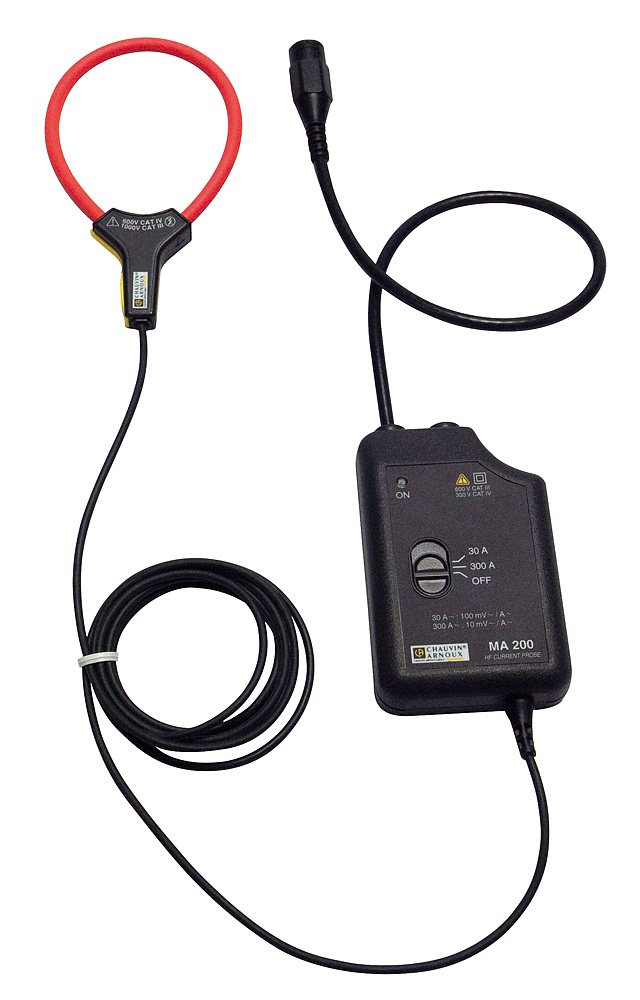

Die Serie MiniFLEX® MA200 umfasst flexible Stromwandler zur Messung hoher Frequenzen, die eine Visualisierung und Messung sich stark ändernder Ströme mit großer Amplitude in Elektronik und Elektrotechnik ermöglichen. Die isolierten Stromsonden für Oszilloskope weisen eine Bandbreite von 1 MHz auf und ermöglichen die Analyse von komplexen Strömen, von Transienten in der Stromversorgung, Schweißstationen usw. Die MA200 Serie ist wahlweise mit 45 mm, 70 mm oder 100 mm Umschließungsdurchmesser erhältlich. Wichtigste technische Daten: Zwei Messbereiche: 0,5 A bis 30 A AC 0,5 A bis 300 A AC Bandbreite bis 1 MHz Umschließungsdurchmesser: 70 mm 600 V CAT IV / 1000 V CAT III

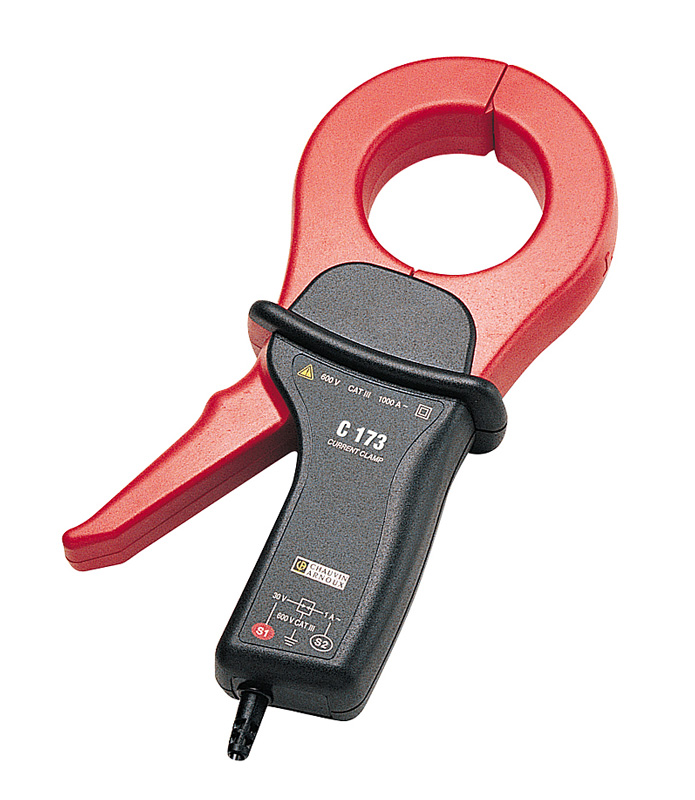

In der "C"-Serie befinden sich leistungsfähige Zangenstromwandler für 1000 A. Die runde Form der Zangenbacken und die gleichmäßige Spulenwicklung garantieren eine hohe Genauigkeit und minimale Phasenverschiebung. Die optimale Anpassung des Magnetkreises durch ein Pendel-Gelenksystem und ein patentiertes Unterstützungssystem zur progressiven Öffnung der Zangenbacken erleichtern die Bedienung. Durch den Umschließungsdurchmesser von 52 mm können CAT III 600 V-Messungen an den meisten Leitern im Industrie- und Bürogebäudebereich vorgenommen werden. In Verbindung mit einem Multimeter mit einem mVAC-Messbereich und einer guten Messauflösung können mit dieser Stromzange mit 4 Messbereichen Leck- und Fehlerströme im mA-Bereich gemessen werden. Wichtigste technische Daten des Modells C173: Ausgangssignal: Wechselspannung Verhältnis Ausgang/Eingang: 1 V / A AC, 100 mV / A AC, 10 mV / A AC, 1 mV / A AC Ausgang: über Kabel und Stecker (Ø4 mm, isoliert)

Die HPB4010 Hochspannungssonde bietet im Vergleich zu passiven Standardsonden erhöhte Sicherheit und Fähigkeiten. Sie werden für Anwendungen empfohlen, die Messungen an Industrieanlagen und Stromkreisen erfordern, bei denen die Spannung 300 V übersteigen soll. Features Bandbreite: 40 MHz Maximale Eingangsdifferenzspannung DC: 10 kV ACrms: 7 kV (Sinus) Wechselstrom (Vpp): 20 kV (Impuls) Dämpfungsverhältnis: 1: 1000 Genauigkeit: ≤ 3% ****Bestellung nur Auftragsbezogen, NICHT Stornierbar****

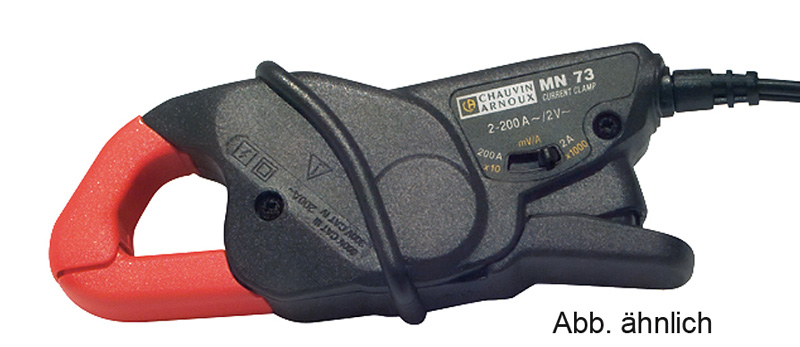

Die Modellreihe „MN“ bietet vielseitig einsetzbare Zangenstromwandler zur Messung von Wechselströmen bis 240 A mit einem Multimeter oder einem Leistungsanalysator. Die kompakte und ergonomische Zange ist insbesondere für Messungen an schwer zugänglichen Orten ausgelegt und gestattet es auch, Kabel bis zu einem Durchmesser von 20 mm in Anlagen bis CAT III 600 V oder CAT IV 300 V zu umschließen. In Verbindung mit einem Multimeter mit einem mVAC-Messbereich und einer guten Messauflösung können mit dieser Stromzange mit 2 Messbereichen Leck- und Fehlerströme ab 10 mA gemessen werden. Wichtigste technische Daten des Modells MN73: Ausgangssignal: Wechselspannung Verhältnis Ausgang/Eingang: 1000 mV / A AC, 10 mV / A AC Ausgang: über Kabel und Stecker (Ø4 mm, isoliert)

Die Backen des Zangenstromwandlers MINI 02 sind mit einem hochmagnetischem Material und zwei Spulen versehen und sorgen so für eine gute Linearität und verbesserte Leistungsfähigkeit. Die kleine, kompakte Zange ist ideal für die Wechselstrommessung in Anwendungen mit geringer Leistung im Gewerbe- und Industriebereich. Die MINI 02-Zange verfügt über einen Überspannungsschutz, der sie beim Abklemmen vom Messgerät schützt, wenn an den umfassten Leitungen eine Spannung anliegt. Wichtigste technische Daten des Modells MINI 02: Nennstromstärke: 100 A AC Ausgangssignal: Wechselstrom Wandlerverhältnis: 1000/1 Ausgang: über Kabel und Stecker (Ø4 mm, isoliert) Überspannungsschutz am Ausgang

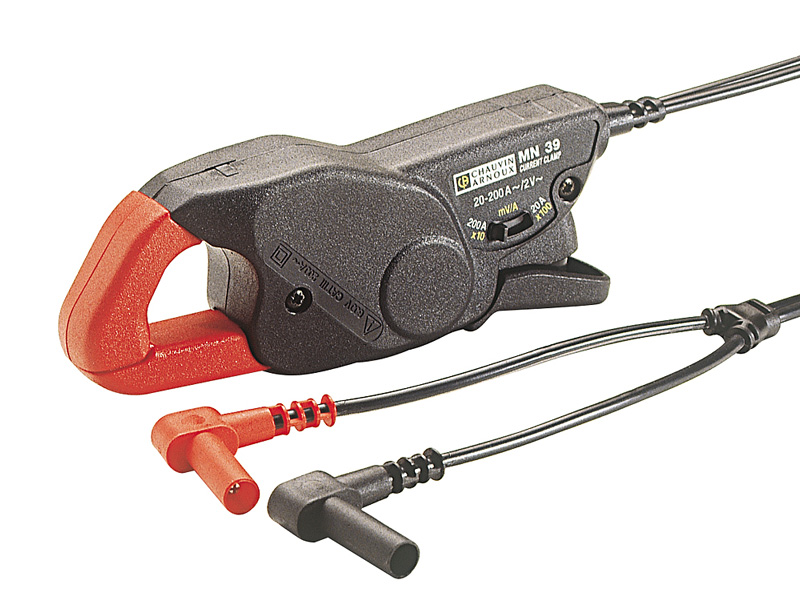

Die Modellreihe „MN“ umfasst vielseitig einsetzbare Zangenstromwandler zur Messung von Wechselströmen bis 240 A mit einem Multimeter oder einem Leistungsanalysator. Die kompakte und ergonomische Zange ist insbesondere für Messungen an schwer zugänglichen Orten ausgelegt und gestattet es auch, Kabel bis zu einem Durchmesser von 20 mm in Anlagen bis CAT III 600 V oder CAT IV 300 V zu umschließen. Eine verbesserte Messauflösung und -genauigkeit wird durch die 2 Messbereiche erreicht. Wichtigste technische Daten des Modells MN39: Nennstromstärke: 200 A AC Ausgangssignal: Wechselspannung Verhältnis Ausgang/Eingang: 100 mV / A AC, 10 mV / A AC Ausgang: über Kabel und Stecker (Ø4 mm, isoliert)

Die Modellreihe „EN“ bietet Zangenstromwandler, die den Hall-Effekt zur Messung von Gleich- und Wechselströmen nutzen. Die gerade, gestreckte Form der Zangenbacken ermöglicht Messungen an Kabelbündeln und unter beengten Platzverhältnissen, wie z.B. bei der Verkabelung von Schalttafeln und im Kfz-Bereich. Form und Amplitude des Ausgangssignals sind direkt proportional zu den Gleich- und Wechselstromanteilen des gemessenen Stroms. In Verbindung mit einem Oszilloskop kann dieser isolierte Stromwandler mit seinen 2 Messbereichen verwendet werden, um Scheitelstromstärken bis 100 A DC mit einer Bandbreite von bis zu 100 kHz darzustellen. Wichtigste technische Daten des Modells E3N: Nennstromstärke: 150 A AC/DC Ausgangssignal: Gleich- und Wechselspannung Verhältnis Ausgang/Eingang: 1 mV / mA, 1 mV / A Ausgang: Koaxialkabel und isolierter BNC-Stecker Inkl. Netzadapter

In der "C"-Serie befinden sich leistungsfähige Zangenstromwandler für 1000 A. Die runde Form der Zangenbacken und die gleichmäßige Spulenwicklung garantieren eine hohe Genauigkeit und minimale Phasenverschiebung. Die optimale Anpassung des Magnetkreises durch ein Pendel-Gelenksystem und ein patentiertes Unterstützungssystem zur progressiven Öffnung der Zangenbacken erleichtern die Bedienung. Durch den Umschließungsdurchmesser von 52 mm können CAT III 600 V-Messungen an den meisten Leitern im Industrie- und Bürogebäudebereich vorgenommen werden. Wichtigste technische Daten des Modells C107: Ausgangssignal: Wechselspannung Verhältnis Ausgang/Eingang: 1 mV / A AC Ausgang: über Kabel und Stecker (Ø4 mm, isoliert)
