Highlights: PoE und Power via Zweidraht IEEE802.3af & bei v2 Serie jetzt NEU: IEEE802.3at Datenrate max. 200Mbps Maximale Distanz: 500m via Zweidraht Am Master wird ein ein 48VDC~57VDC Netzteil benötigt welches dabei ist, optionale Netzteile siehe Zubehör. inkl. Netzteil Überblick Das ALL-MC302v2P2WIRE-Set Set bietet Ihnen die Möglichkeit sowohl Daten als auch PoE über eine 2draht-Verbindung aufzubauen. Die Max. Kabellänge kann max. 500m betragen. Der Master muß mit einem Netzteil mit Strom versorgt werden und speist sowohl den Slave Adapter als auch das PoE Endgerät am Slave mit Daten und Strom. Das Set ist geeignet, um analoge Systeme durch eine existierende Kabel Infrastruktur aufzurüsten. Die kompakt Größe der Medienconverter eignet sich perfekt um alte Türstation durch eine neue IP Türstation zu ersetzen.   Dimension: Schnittstelle Beschreibung: Anschlussdiagram: Tabelle Leistung, Bandbreite und Entfernung Receiver <- -> Transmitter Cable 2×0.75 mm² Receiver power supply type DC 48-56 (30 W) DC 48-56 (60 W) Distance 100 M Bandwidth (Mbps) 83 83 PoE (W) 27 27 Distance 200 M Bandwidth (Mbps) 82 82 PoE (W) 26.5 27 Distance 300 M Bandwidth (Mbps) 80 80 PoE (W) 26.3 27 Distance 400 M Bandwidth (Mbps) 78.2 78.2 PoE (W) 22.8 27 Distance 500 M Bandwidth (Mbps) 76 76 PoE (W) 18.2 26.5 Receiver <- -> Transmitter Coaxial cable Receiver power supply type DC 48-56 (30 W) DC 48-56 (60 W) Distance 100 M Bandwidth (Mbps) 84.2 84.2 PoE (W) 26.6 27 Distance 200 M Bandwidth (Mbps) 83.4 83.4 PoE (W) 26.2 27 Distance 300 M Bandwidth (Mbps) 82 82 PoE (W) 26 27 Distance 400 M Bandwidth (Mbps) 80 80 PoE (W) 22.2 27 Distance 500 M Bandwidth (Mbps) 79 79 PoE (W) 17.8 26 Anmerkung: Die tatsächliche Datengeschwindigkeit und PoE-Leistung kann je nach den Umgebungsbedingungen und der Kabelqualität variieren. Technical Details: Ethernet Netzwerk Standards IEEE 802.3 10BaseT  IEEE 802.3u 100BaseTX IEEE 802.3af Power over Ethernet PoE IEEE 802.3at Power over Ethernet PoE IEEE1901 PLC Up down Agreement CSMA/CA Transmission / Rate 500Mbps Physical Bandwidth 88Mbps Transmission Speed Cabling Cat5 or above Maximum Distance 100m Connector 1x RJ45 Twisted Pair Cabling Twisted pair Connector 2-pin terminal block Distance up to 500m@24AWG Datarate Downlink Up to 500Mbps Datarate Uplink Up to 500Mbps Technology Powerline Communication (PLC) Electric and Mechanical Input Power 48-57VDC (Terminal Block) Power Consumption =3.5W / PC PoE Standard IEEE802.3af / IEEE802.3af "NUR BEI v.2 SERIE" Output Power Standard 48VDC; IEEE802.3af / IEEE802.3at "ab v2 Serie" Port RJ45 Dimmension (W x D x H) 123mm x 26mm x 26mm Weight 0,25kg Casing Aluminium Case Environmental Operating Temperature -20°C to 60°C  Relative Humidity <95% (Non-condensation)

Highlights: PoE und Power via Zweidraht IEEE802.3af/at Datenrate max. 200Mbps Maximale Distanz: 500m via Zweidraht DIP-Switch für Power-Ausgang: 12VDC/2A oder PoE Am Master wird ein optionales 48VDC~57VDC Netzteil benötigt (siehe Zubehör) Überblick Das ALL-MC303P2WIRE Set bietet Ihnen die Möglichkeit sowohl Daten als auch PoE über eine 2draht-Verbindung aufzubauen. Die Max. Kabellänge kann max. 500m betragen. Der Master muß mit einem Netzteil mit Strom versorgt werden und speist sowohl den Slave Adapter als auch das PoE Endgerät am Slave mit Daten und Strom. Das Set ist geeignet, um analoge Systeme durch eine existierende Kabel Infrastruktur aufzurüsten. Die kompakte Größe der Medienconverter eignet sich perfekt, um alte Türstation durch eine neue IP Türstation zu ersetzen. Das ALL-MC303P2WIRE Set bietet zusätzlich noch die Option, dass am Slave die Stromversorgung des jeweiligen Endgerätes entweder über PoE oder optional mit 12VDC/2A erfolgen kann. Diese Flexibilität erlaubt es sowohl PoE als auch NICHT-PoE Endgeräte mit Strom zu versorgen "Vorausgesetzt das Endgerät kann mit 12VDC Arbeiten - Beispiel: manche Überwachungskameras, Netzwerk-Gebäude-Zentralen "ALL3419 / ALL4175" etc.   Abmessungen: Anschlussdiagram: Geschwindigkeit und Leistungsverlust: ALL-MC303P2WIRE-SET unterstützt die erweiterte Hochgeschwindigkeits-Datenübertragung im Netzwerk. Die Daten unterscheiden sich je nach Kabeltyp. Außerdem ist die Übertragungsrate umso geringer, je länger das Kabel ist. Die folgenden Testdetails dienen zu Ihrer Information:   Bei den oben genannten Daten handelt es sich um Parameter eines Einwegnetzes. Die Tests wurden unter der Bedingung durchgeführt, dass das Kabel nicht vollständig ausgebaut ist. Es kann zu Unterschieden im Vergleich zur praktischen Anwendung der Daten kommen. Die Rate wird nur als Referenz für die Projektanwendung verwendet. PoE Power Distanz Chart: Netzwerk und Strom können über 2-Draht übertragen werden. Die gesamte PoE-Leistungsabgabe beträgt 30 W (at) und kann bei der Übertragung über Kabel gedämpft werden. Je größer die Entfernung, desto größer ist die Dämpfung. Leistungsverlust und Dämpfung unterscheiden sich je nach Kabeltyp. Die folgende PoE-Entfernungstabelle ist nur als Referenz gedacht. Hinweise: In der obigen Abbildung ist die linke vertikale Koordinate die PoE-Ausgangsleistung, die untere horizontale Koordinate ist die PoE-Übertragungsdistanz, bitte stellen Sie gleichzeitig die horizontale und vertikale Koordinate gegenüber, um die genaue entsprechende Ausgangsleistung zu erhalten. Technical Details: Ethernet Netzwerk Standards IEEE 802.3 10BaseT  IEEE 802.3u 100BaseTX IEEE 802.3af Power over Ethernet PoE IEEE 802.3at Power over Ethernet PoE IEEE1901 PLC Up down Agreement CSMA/CA Transmission / Rate 500Mbps  Physical  Bandwidth 88Mbps  Transmission  Speed Cabling Cat5 or above Maximum Distance 100m Connector 1x RJ45 Twisted Pair Cabling Twisted pair Connector 2-pin terminal block Distance up to 500m@24AWG Datarate Downlink Up to 200Mbps Datarate Uplink Up to 200Mbps Technology Powerline Communication (PLC) Electric and Mechanical Input Power 48-57VDC (Terminal Block) Power Consumption ≤3.5W / PC PoE Standard IEEE802.3af/at Output Power Standard 48VDC; IEEE802.3af Port RJ45 Dimmension (W x D x H) 133mm x 85,5mm x 25mm Casing Aluminium Case Environmental Operating Temperature -20°C to 60°C  Relative Humidity <95% (Non-condensation)

2er-Set Grüne Netzteil Ersatz-Stecker für Stromversorgung. ACHTUNG: Netzteil 48~57VDC wird noch benötigt. Siehe Zubehör !

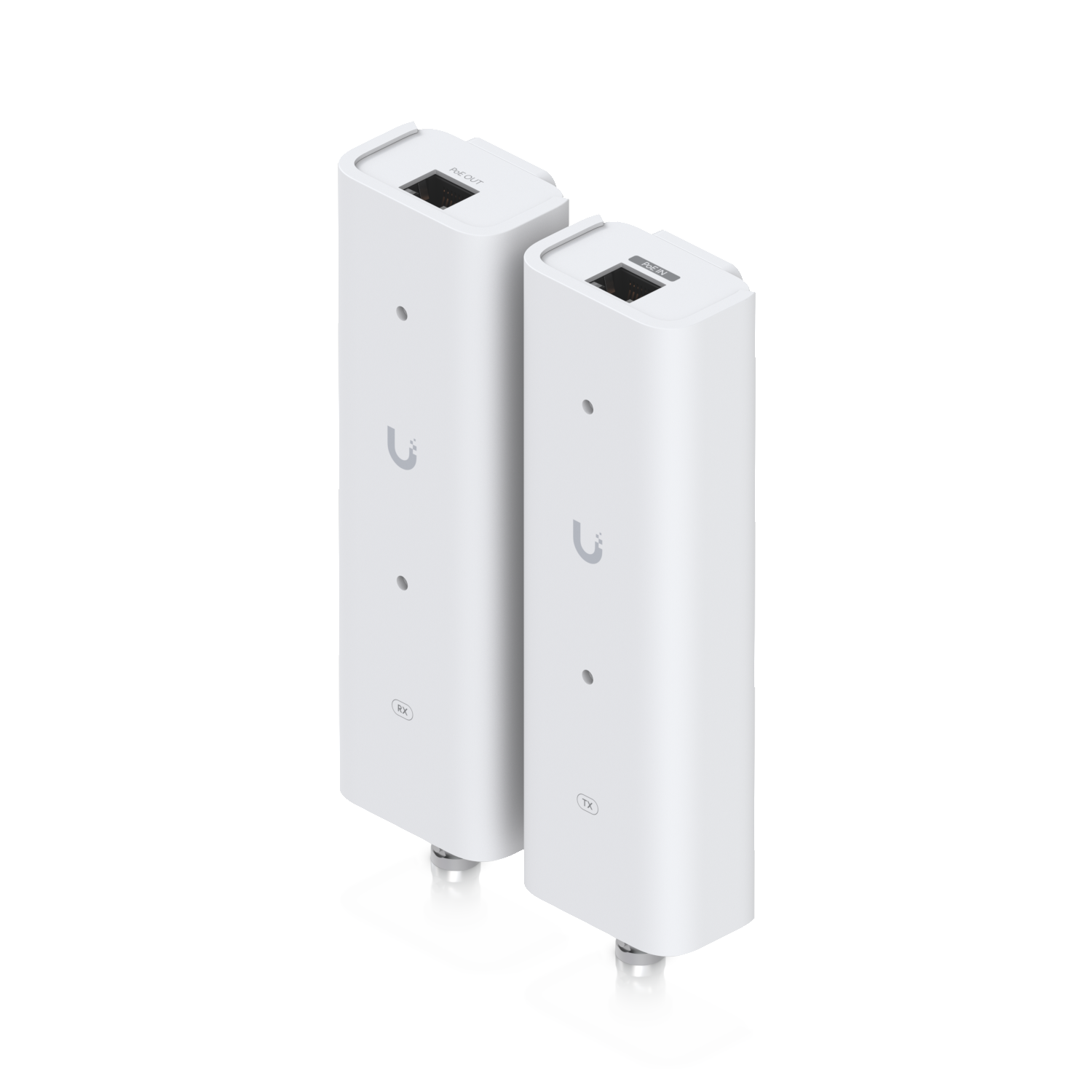

Ein Extender-Paar, das PoE über Twisted-Pair- oder Koaxialkabel erweitert, ideal für Nachrüst-Szenarien. Highlights: Sender ? (1) PoE++ Eingang ? (1) 2-Draht Ausgang ? (1) 2-Draht auf Koaxial Adapter Empfänger ? (1) PoE/PoE+ Ausgang ? (1) 2-Draht Eingang ? (1) 2-Draht auf Koaxial Adapter Technische Daten: Mechanisch Maße PoE Ein/Ausgang: 40 x 105 x 25 mm (1,6 x 4,1 x 1 Zoll) Adapter: 43,5 x 138 x 30 mm (1,7 x 5,4 x 1,2 Zoll) Gewicht PoE-Eingang: 77 g (2,7 oz) PoE-Ausgang: 79 g (2,8 oz) Adapter: 140 g (4,9 oz) Gehäusematerial Polycarbonat Montagematerial Polycarbonat Hardware Netzwerkschnittstelle (1) 10/100 MbE (1) Homeplug AV Leistungsmethode PoE++ PoE-Eingang (1) PoE++, 50 V Gleichstrom, 1,2 A PoE-Ausgang (1) PoE+, 48 V Gleichstrom, 0,6 A Max. Stromverbrauch 3 W (ohne PoE-Ausgang) ESD/EMP-Schutz Luft: ±8kV, Kontakt: ±4kV Empfohlene max. Kabellänge     UTP 24AWG 0,18 Ohm/Meter RG-6, 0,14 Ohm/Meter Kabellänge ?   Bandbreite (Mbps)   Max. Leistung (W) Bandbreite (Mbps)   Max. Leistung (W) 50 m 85 25 85 25 100 m 85 13 85 20 150 m 85 9 85 13 200 m 85 6 85 9 250 m 80 4 85 7 300 m 75 3 85 6 350 m 70 0 85 4 400 m 65 0 82 3 450 m 60 0 80 0 500 m 55 0 75 0 550 m 50 0 70 0 600 m — — 65 0 650 m — — 60 0 700 m — — 55 0 750 m — — 50 0 LED Weiß Umgebungstemperatur im Betrieb -10 bis 40 °C (14 bis 104 °F) Luftfeuchtigkeit bei Betrieb 5 bis 90 % nicht kondensierend Zertifizierungen CE, FCC, IC
