Bricks

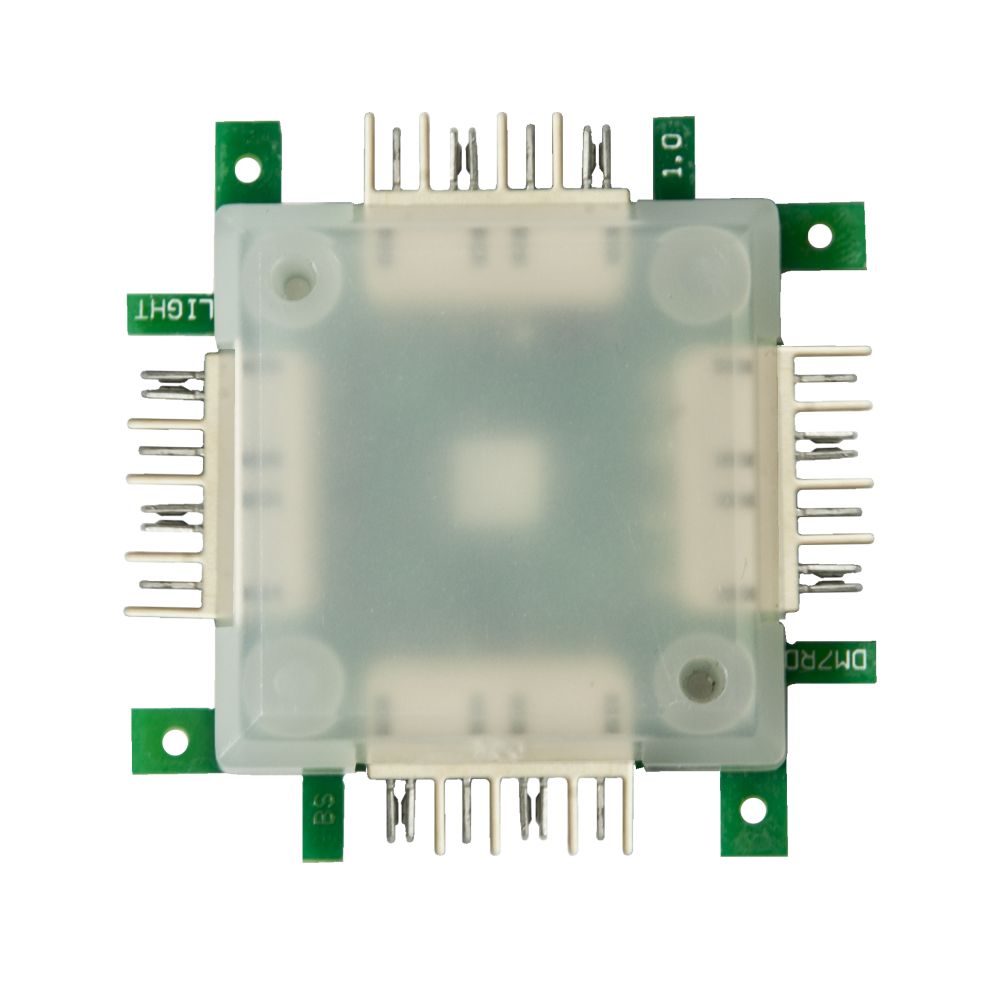

LED BRICK mit 4 highpower LEDs

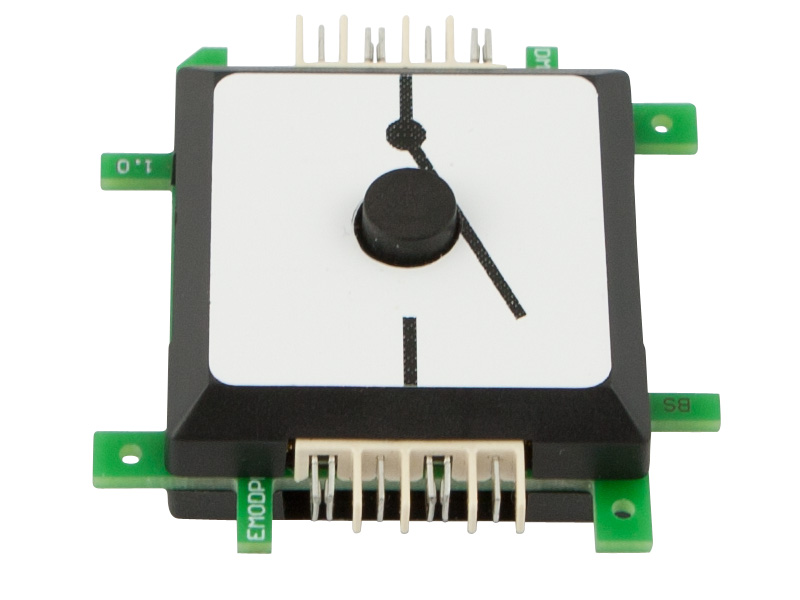

Der Taster ist ein elektromechanisches Bedienelement, das in unserem Fall bei Drücken leitend wird und selbstständig wieder in die Ausgangslage zurückkehrt.

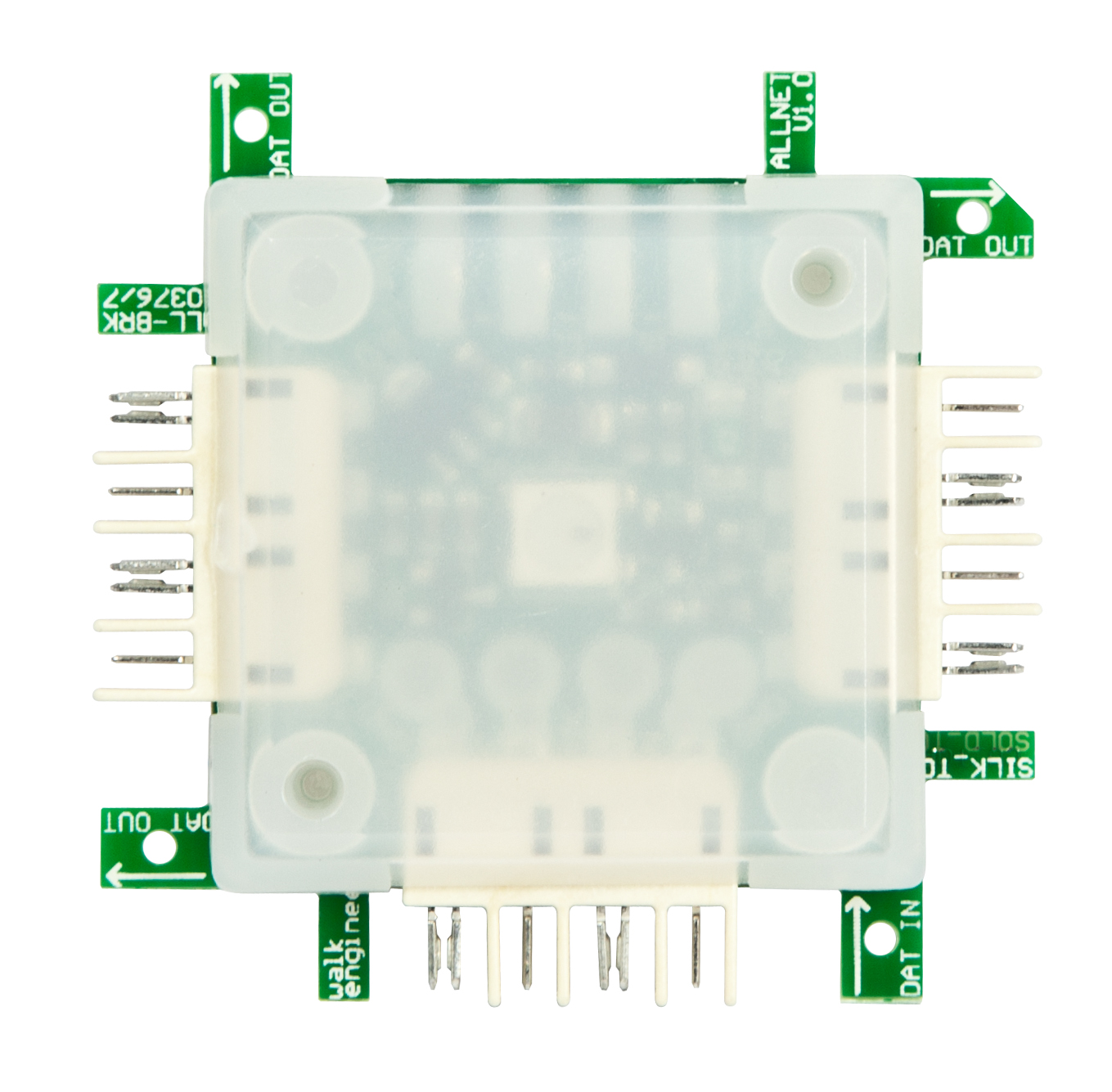

WS2812B Brick Anschlüsse link, rechts und unten

Mit dem Eckstück kannst du deine Leitungen über Eck verbinden.

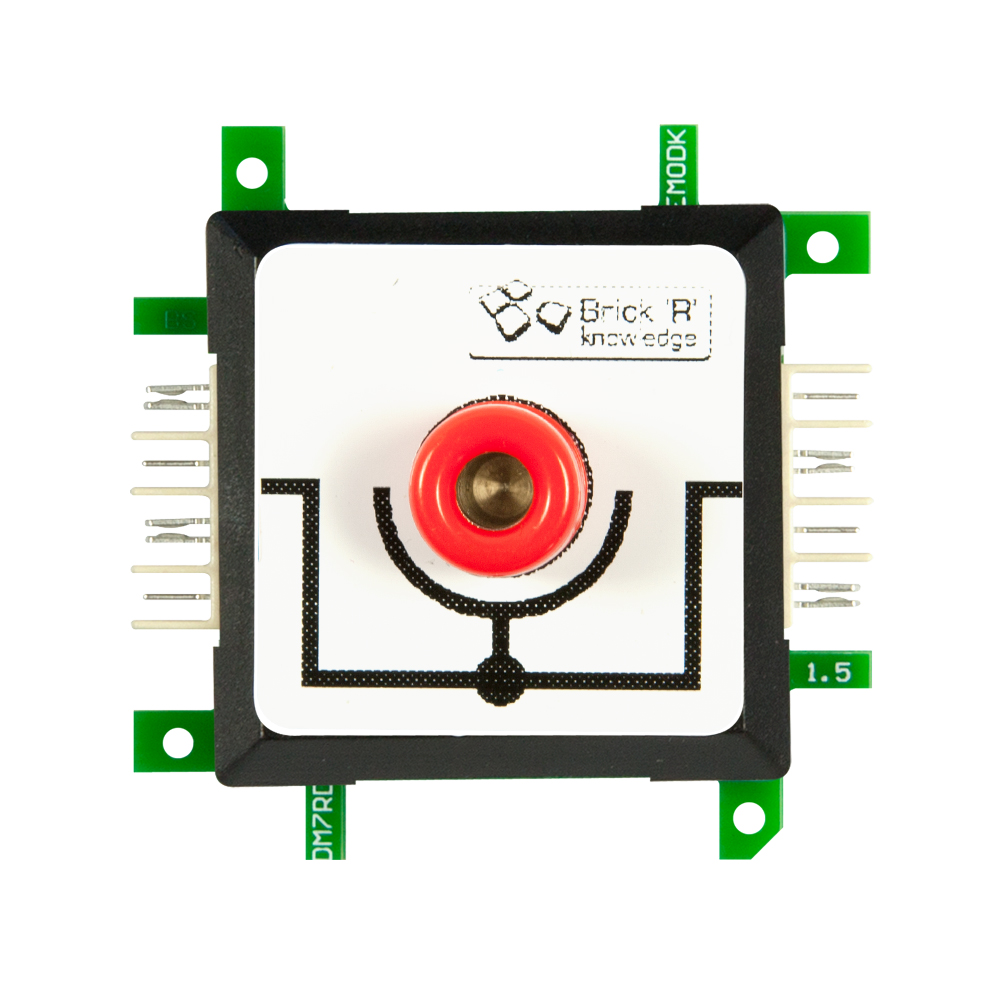

Rote ((Gelbe) (Blaue)) 4mm Buchse für Bananenstecker. Die Verbindung geht durch den Brick. Die 4mm Buchse ist "Inline" damit verbunden. Die beiden inneren Kontakte der Hermastecker sind miteinander verbunden. Maximaler Strom 12A.

Die gerade Leitung verbindet die Bricks zwei gegenüberliegende Bricks Links mit Rechts und Oben mit Unten, ohne dass die beiden Leitungen verbunden sind.

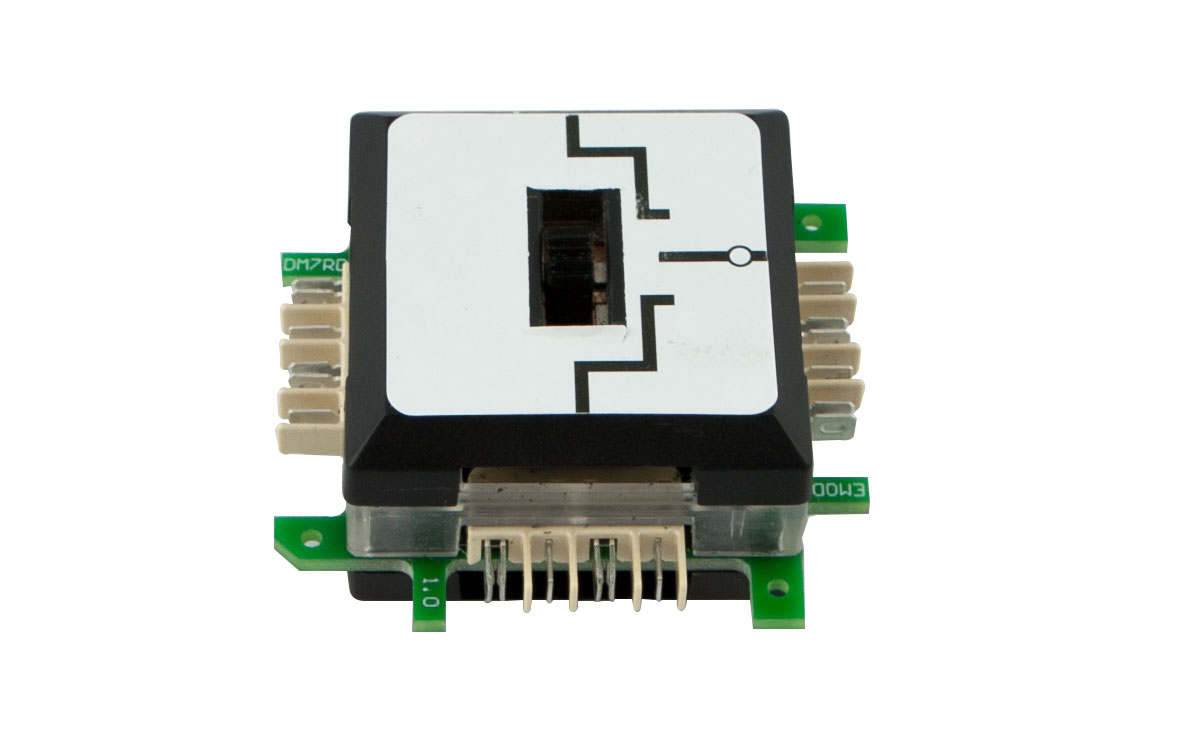

Unser Umschalter hat drei Zustände. In der Mittelstellung sind alle Kontakte getrennt. In der linken Stellung wird eine Verbindung zwischen Mitte und links herstellt und in der rechten Stellung zwischen Rechts und Mitte. Maximal sind 6A erlaubt.

Die Farbe der RGB LEDs werden mittels 3 Potentiometern auf der Rückseite eingestellt. Hierzu eignet sich ein kleiner Schraubenzieher sehr gut.

Damit kann man Leitungen oder Bauteile befestigen und an die Schaltung anschließen. Mit einem kleinen Schraubendreher drückt man dazu auf den Schlitz oben. Es öffnet sich dann der Kontakt und die Leitung kann seitlich davon eingeführt werden. Beim loslassen des Schraubendrehers sitzt die Leitung fest.

Das Handbuch zum Basic Set enthält die Erklärung der darin enthaltenen Bricks. Du findest darin auch einige Beispielschaltungen, die du nachbauen oder als Inspiration für neue Ideen verwenden kannst.

Die gerade Leitung verbindet die Bricks zwei gegenüberliegende Bricks.

Die 3,5mm Klinkenbuchse erlaubt den Anschluss von Standard Kopfhören, ist aber auch für die vierpoligen Hörer/Mikrofonkombinationen geeignet.

Doppel Weiche Links/Rechts zur Verwendung mit Flip Flop, Arduino oder Logik Bricks

Dieser Brick wird verwendet, um externe I²C Bausteine in das Bricksystem einzuphasen. Er enthält zwei interne Spannungsquellen 3,3V und 5V und intern eine Konvertierung zwischen 3,3V und 5V I²C für die Signalspannungen. Damit können drei Aufgaben erledigt werden. Als erstes kann damit auf dem gemeinsamen I²C Bus auch mit Brick Bausteinen gearbeitet werden, die vom Chip Hersteller nur mit 3,3V angeboten werden. Die beiden anderen Funktionen sind die Möglichkeit, externe Sensoren mit 3,3V und auch mit 5V über Anschlussdräht in das Bricksystem einzubinden. Natürlich kann auch hier mit einer Brücke die 3,3 und / oder die 5V als stabile Spannungsquelle für kleine Ströme herausgeführt werden.

Das Potentiometer ist ein Widerstand mit einem veränderbaren Abgreifer. Es hat drei Anschlüsse. Der Widerstand bezieht sich auf den Wert der festen Größe. Der Abgreifer kann mechanisch bewegt werden und liefert einen Wert zwischen dem geringsten und maximalen Widerstandswert an der dritten Klemme. Das Potentiometer hat auch eine maximale Leistung - bei uns ca. 1/8 Watt - die leicht überschritten werden kann, wenn man den Abgreifer direkt mit der Spannungsquelle und einem der anderen beiden Anschlüsse verbindet.

Spezial Verbinder Brick mit der Möglichkeit Signale, die nur einen Kontakt benutzen auf Bricks zu führen, deren beide inneren Kontakte zusammengeschaltet sind. Typische Verwendung ist das Verschalten von Logik Bricks und Verbindung zwischen Arduino/ Banana Brick mit anderen Bricks.

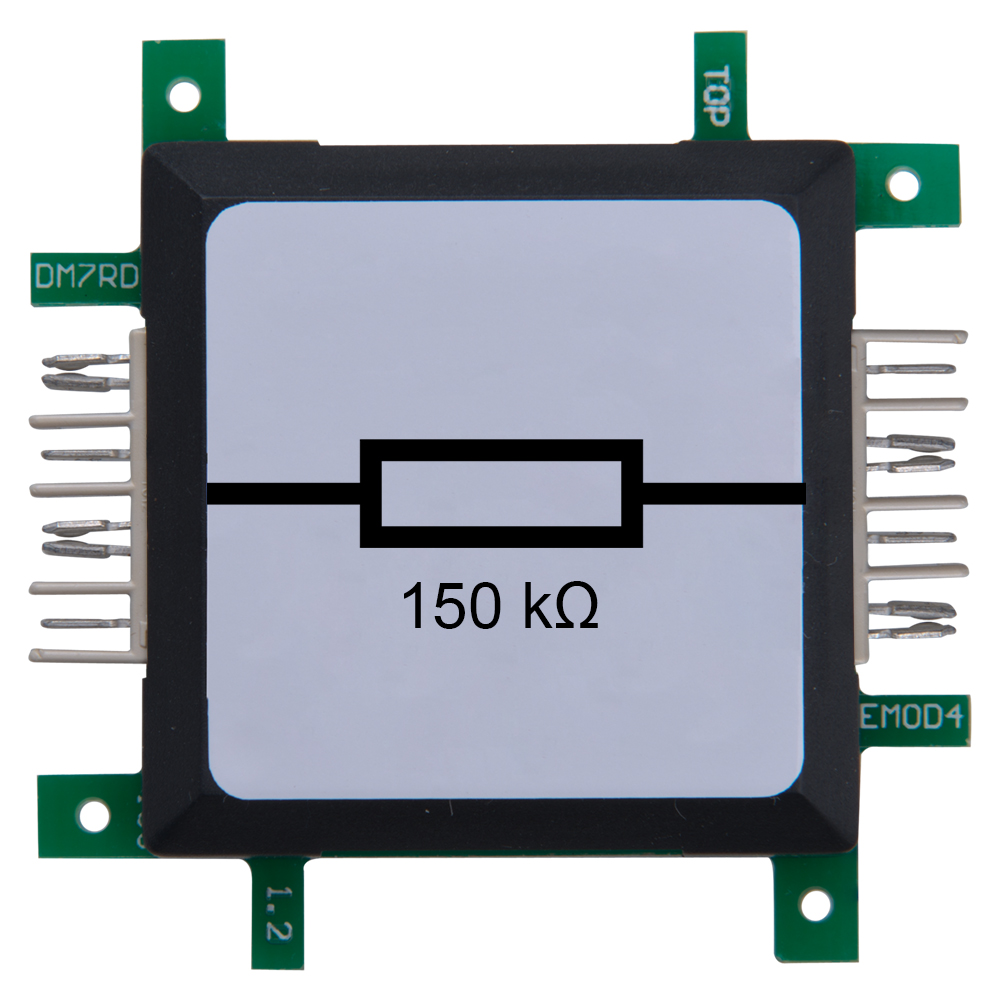

Ein Widerstand besitzt eine definierte Leitfähigkeit, die bei einer angelegten Spannung den Strom festlegt. Wichtig ist die maximale Leistung, die dabei in Wärme umgewandelt wird - bei unseren Widerständen sollte sie nicht mehr als ein 1/8Watt betragen.

Das Handbuch liegt dem Advanced Set bei und enthält eine Vielzahl an Beispielschaltungen, an denen du dich orientieren kannst, wenn du mal nicht weiter weißt, oder neue Ideen suchst.

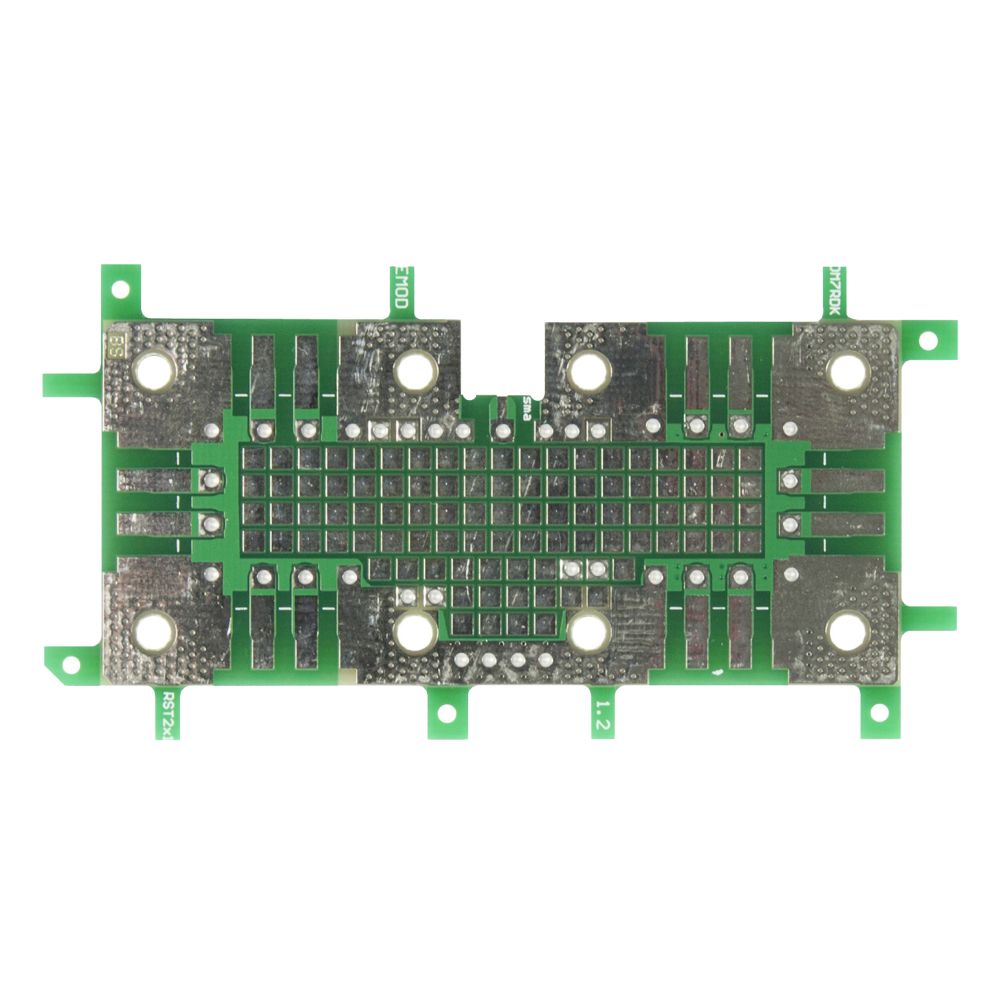

Platine zum selbstbestücken. Von jedem Herma-Stecker sind die beiden mittleren Kontakte einzeln auf der Platine verfügbar. Zusätzliche Aussparung an einer Seite zum Einlöten von P-SMP oder SMA Stecker. Auf der Oberseite SMD Pads mit 2,54mm Raster. Auf der Unterseite SMD Pads mit 1,27mm Raster. Durchgangslöcher zwischen Ober- und Unterseite.

Der Universalsockel kann verwendet werden, wenn bestimmte Komponenten nicht im Set enthalten sind. Wenn du zum Beispiel einen 9.8kOhm Widerstand benötigst, kannst du diesen einfach in den Universalsockel stecken.

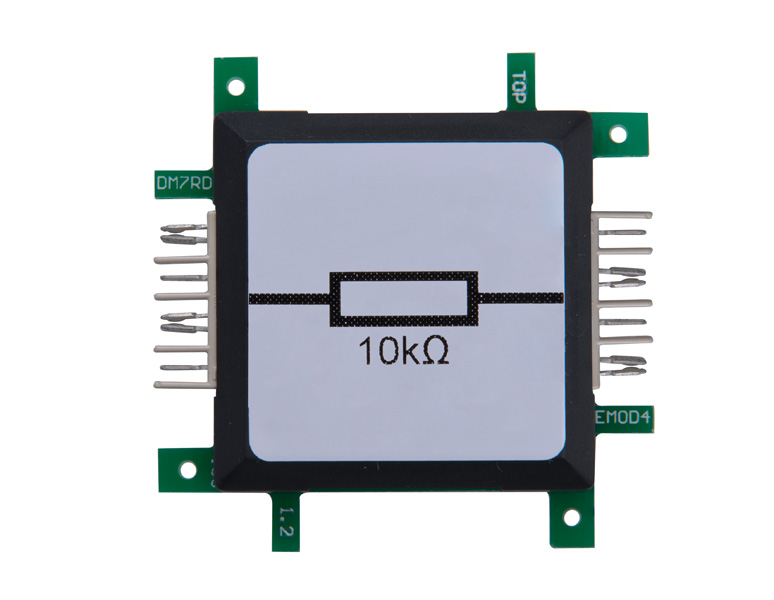

Ein Widerstand besitzt eine definierte Leitfähigkeit, die bei einer angelegten Spannung den Strom festlegt. Wichtig ist die maximale Leistung, die dabei in Wärme umgewandelt wird - bei unseren Widerständen sollte sie nicht mehr als ein 1/8Watt betragen.

Der Erfinder von Brick’R’knowledge über dieses Buch: Brick’R’knowledge ermöglicht es auf einfache Weise mit kleinen modularen Bau-steinen elektronisches Wissen weiterzugeben und Experimente durchzuführen. In diesem Buch wird das noch erweitert, indem eigene Bausteine entwickelt werden, um bestimmte Funktionalitäten realisieren zu können. Hierzu wurde der Begriff "brickifizieren" eingeführt. Durch Hinzufügen weniger neuer Elemente kann bereits eine Vielzahl zusätzlicher Experimente durchgeführt werden. Man packt das Wissen dabei in kleine Contai-ner. Durch das Entwerfen neuer Bricks lässt sich der korrekte Umgang mit elektro-nischen Bauteilen schnell und einfach realisieren, ohne dass, wie sonst üblich, die ganze Schaltung aufwendig zusammengelötet werden muss. So kommt man vom einfachen Messinstrument bis zu Anwendungen mit Prozesso-ren, die das entwickelte System steuern. Auch die Röhrentechnik kommt in diesem Buch nicht zu kurz. Sie wird heute nicht nur bei nostalgischen Röhrenverstärkern verwendet, sondern auch im industriellen Einsatz, wenn es um Leistung geht. Röhren sind bei Funkamateuren in Endstufen sehr beliebt. In diesem Buch werden Röhren verwendet, die mit ungefährlicher Batteriespannung betrieben werden und damit hervorragend ins Brick-System passen. Gerade Röhrenschaltungen lassen sich mit den Bricks besonders einfach nachbauen, verstehen und modifizieren. Alles in allem ein gelungenes Werk, das für viele Elektronik-Interessierte eine gro-ße und interessante Schaltungssammlung bietet, aber auch viele Experimente, die zum tieferen Verständnis der Technik geeignet sind.
