DIY

Platine zum selbstbestücken. Von jedem Herma-Stecker sind die beiden mittleren Kontakte einzeln auf der Platine verfügbar. Zusätzliche Aussparung an einer Seite zum Einlöten von P-SMP oder SMA Stecker. Auf der Oberseite SMD Pads mit 2,54mm Raster. Auf der Unterseite SMD Pads mit 1,27mm Raster. Durchgangslöcher zwischen Ober- und Unterseite.

Sie ist gedacht für einfache diskrete Bauteile, sowohl bedrahtete, als auch SMD Bauteile, wie Widerstände, Kondensatoren, Spulen usw. Aber auch Adapter kann man damit leicht aufbauen. In der Mitte ist ein Loch vorhanden, z.B. für Kontakte oder Antennen usw. Wenn man es aufbohren will, muss man darauf achten keinen Kurzschluss mit der Massefläche auf der Rückseite zu verursachen.

10err Pack Zwischenstege, welche dazu verwendet werden können, um höhere Bricks zu bauen.

Die 1x1 schwarzen Kunststoffschalen im 10er Pack kannst du verwenden, wenn du deine eigenen Bricks zusammenbaust und sie durch verschiedene Farben unterscheiden möchtest.

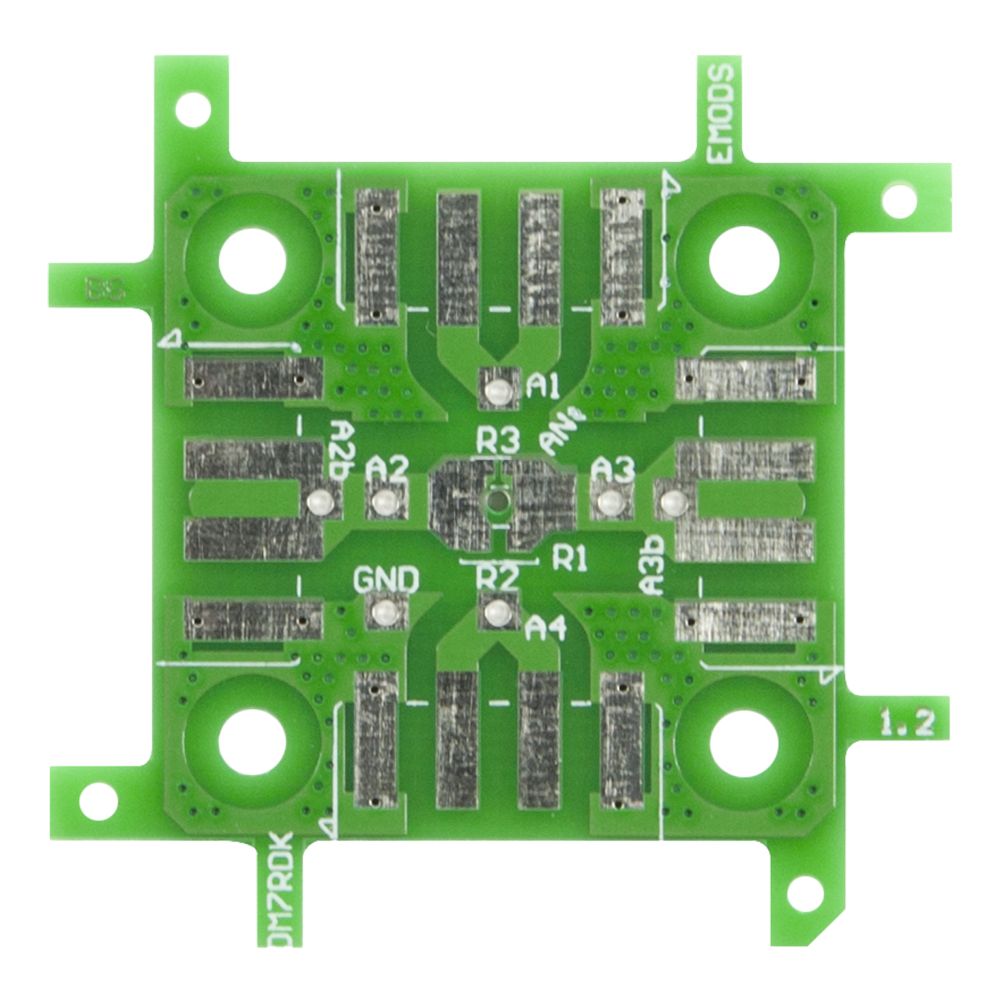

Platine zum selbstbestücken. Von jedem der 4 Stecker sind die beiden mittleren Kontakte einzeln auf jeweils eine Verbindungsschiene geführt. Auf der Unterseite zusätzlich SMD Pads mit 1,27mm Raster. Diese Platine eignet sich hervorragend um spezielle Verbindungsbricks aufzubauen. Dazu sind einfache Drahtbrücken zwischen den gewünschten Schienen einzulöten.  Ausserdem können bedrahtete Bauelemente direkt eingebaut werden. Auf der Unterseite besteht die Möglichkeit die beiden Kontakte eines Steckers mit einem 0Ohm SMD Baustein zu verbinden. Mit einem Steckverbinder können die Signale von den Kontakten auf bis zu 4 senkrecht stehende 1,27mm Experimentier Platinenen geführt werden, wodurch komplexe Schaltungen in einen 1x1 Brick Footprint passen.

Die 2x2 blauen Kunststoffschalen im 10er Pack kannst du verwenden, wenn du deine eigenen Bricks zusammenbaust und sie durch verschiedene Farben unterscheiden möchtest.

Aufbau von Splitter, Combiner, Filter, Attenuatoren oder als passives Verbindungselement. Padding für die Anren Abschwächer oder diskret aufgebaute Abschwächer. Anschlüsse sind mit dem Rosenberger P-SMP bestückbar. Die Bahnen sind an 50Ohm als Microstrip angenähert. Platinenmaterial FR4 (bis ca. 2.5GHz verwendbar), 1.55mm stark. Bauteileempfehlung 0805 SMD. Überbrückung durch SMD 0805 0R Widerständen. Für Durchgangsleitungen ist Semi-Rigid Coax Leitungen empfohlen.

Die 2x2 schwarzen Kunststoffschalen im 10er Pack kannst du verwenden, wenn du deine eigenen Bricks zusammenbaust und sie durch verschiedene Farben unterscheiden möchtest.

Platine zum selbstbestücken. Von jedem Stecker sind die beiden mittleren Kontakte einzeln auf der Platine verfügbar. In der Mitte der Platine ein Lochrasterfeld mit 2,54mm Raster. Auf der Unterseite SMD Pads mit 1,27mm Raster.

Aufbau von Splitter, Combiner, Filtern, Mischer. Optionaler Spannungsregler auf der Unterseite. Stecker P-SMP beidseitig von Firma Rosenberger. Alternativ /SMA/RPC292. Platinenmaterial RO4350, 1.55mm stark. Die Bahnen sind nach Microstrip für 50 Ohm ausgelegt. Überbrückungen durch SMD 0805 0R Widerstände.

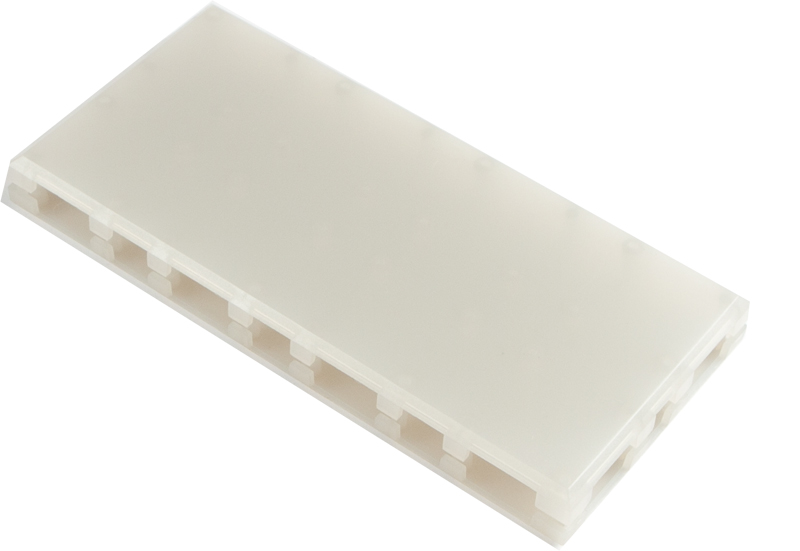

Die 2x1 transparenten Kunststoffschalen im 10er Pack kannst du verwenden, wenn du deine eigenen Bricks zusammenbaust und sie durch verschiedene Farben unterscheiden möchtest.

Universelle Platine um mit BNC Messkabeln Signale in oder aus der Brickwelt zu verbinden. Passend vorbereitet für die Bestückung mit unterschiedlichen BNC Buchsen. Auf der Platine vorgesehene Trennstelle für die Möglichkeit einer AC Kopplung und Abstimmung. Optional können die Signale aus dem Bricksystem 90° versetzt zu dem HF Signalpfad durch die Platine geführt werden. Es besteht damit auch die Möglichkeit BNC Buchsen in eine Frontplatte zu integrieren. Material FR4.

DC to 10 GHz http://rosenberger.de/ok/images/documents/db/119K101-K00N5.pdf

Experimentierplatine leer Raster 2x2. Platine zum selbstbestücken. Von jedem Stecker sind die beiden mittleren Kontakte einzeln auf der Platine verfügbar. Die Größe entspricht 4 Std. Bricks. Ober und Unterseite gemischt mit 2,54 und 1,27mm SMD Pads und Lochraster. Durch bearbeiten der Plastine können in der mitte zwischen den Stecken HF Buchsen eingesetzt werden.

Verbindungs Platine um vertikal stehende SMA Buchse in das Bricksystem zu integrieren. Diese kann entweder als Verbindung SMA zu P-SMP (GHz) oder SMA zu Herma-Stecker (NF) universell eingesetzt werden. Optional kann zwischen SMA und P-SMP ein Koppelkondensator zur DC Trennung eingesetzt werden. Der Herma Stecker kann wahlweise mit einem der beiden Kontakte oder beiden Kontakten mit dem SMA Signal verbunden werden. DC Trennung ist auch hier möglich. Material FR4.

Die 1x1 transparenten Kunststoffschalen im 10er Pack kannst du verwenden, wenn du deine eigenen Bricks zusammenbaust und sie durch verschiedene Farben unterscheiden möchtest.

Die 4x2 Kunststoffschalen kannst du verwenden, wenn du deine eigenen Bricks zusammenbaust und besonders viel Platz benötigst.

Die 2x2 transparenten Kunststoffschalen im 10er Pack kannst du verwenden, wenn du deine eigenen Bricks zusammenbaust und sie durch verschiedene Farben unterscheiden möchtest.

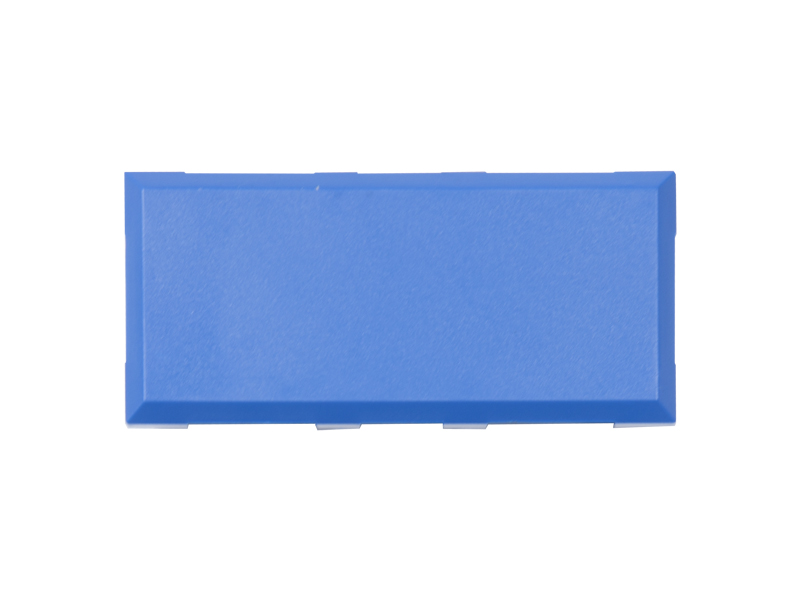

Die 2x1 blauen Kunststoffschalen im 10er Pack kannst du verwenden, wenn du deine eigenen Bricks zusammenbaust und sie durch verschiedene Farben unterscheiden möchtest.

Die 1x1 blauen Kunststoffschalen im 10er Pack kannst du verwenden, wenn du deine eigenen Bricks zusammenbaust und sie durch verschiedene Farben unterscheiden möchtest.

Die 2x1 schwarzen Kunststoffschalen im 10er Pack kannst du verwenden, wenn du deine eigenen Bricks zusammenbaust und sie durch verschiedene Farben unterscheiden möchtest.

Platine zum selbstbestücken. Von jedem Stecker sind die beiden mittleren Kontakte einzeln auf der Platine verfügbar. In der Mitte der Platine ein Lochrasterfeld mit 2,54mm Raster. Auf der Unterseite SMD Pads mit 1,27mm Raster.

Hermaphroditische Stecker für das Brick System. 4 polig maximal 6A pro Kontakt.

Die 2x1 orangenen Kunststoffschalen im 10er Pack kannst du verwenden, wenn du deine eigenen Bricks zusammenbaust und sie durch verschiedene Farben unterscheiden möchtest.
