Sonstige

Dieser Brick wird verwendet, um externe I²C Bausteine in das Bricksystem einzuphasen. Er enthält zwei interne Spannungsquellen 3,3V und 5V und intern eine Konvertierung zwischen 3,3V und 5V I²C für die Signalspannungen. Damit können drei Aufgaben erledigt werden. Als erstes kann damit auf dem gemeinsamen I²C Bus auch mit Brick Bausteinen gearbeitet werden, die vom Chip Hersteller nur mit 3,3V angeboten werden. Die beiden anderen Funktionen sind die Möglichkeit, externe Sensoren mit 3,3V und auch mit 5V über Anschlussdräht in das Bricksystem einzubinden. Natürlich kann auch hier mit einer Brücke die 3,3 und / oder die 5V als stabile Spannungsquelle für kleine Ströme herausgeführt werden.

Inkremental-Drehgeber werden gerne bei Bedienteilen verwendet. Durch zwei phasenverschobene Kontakte lässt sich z.B. mit einem Prozessor die Drehrichtung bestimmen. Wenn man auf den Knopf drückt wird zusätzlich ein Tastkontakt geschlossen, mit dem man auch eine beliebige Aktion auslösen kann. Je nach Bautyp werden pro Umdrehung ca. 18 bis 36 Kontaktvorgänge ausgelöst.

WLAN 802.11 b/g/n Standard - 7x digitale I/Os (I2C, SPI, Tx/Rx) - 5V Logik - 2x analoger Eingang intern, 10bit, max. 10V - 1x I2C (MCP3421), 18bit, max. 20V Integrierte Programmierschnittstelle (Micro USB to UART) Pinheader für I2C (z.B. für Display)

D/A Umsetzer Brick: Über den I2C Bus kann man einen Wert zwischen 0..4095 ausgeben, der dann in eine proportionale Spannung umgesetzt wird. Der Baustein kann für zwei unterschiedliche Adressen konfiguriert werden, so dass man maximal zwei solcher Bausteine anschließen kann. Dass besondere ist auch die Steckleiste auf der Vorderseite, damit lassen sich unterschiedliche Spannungsbereiche einstellen. Maximal kann man 20mA entnehmen (dabei ändert sich aber die Ausgangsspannung). Auf der Rückseite ist die Belegung für die Spannungseinstellung abgedruckt.

Das Elektronik-Set enthält eine Spule mit einer Induktivität von 3,3µH. Die Induktivität einer Spule ist deren physikalische Eigenschaft. Induktivitäten treten nur dann auf, wenn sich der Stromuss verändert. Bei konstanter Spannung verhält sich eine Spule wie ein ohmscher Widerstand. Eine Induktivität von 1H gibt an, dass bei einer Stromussänderung von 1A innerhalb einer Sekunde eine Spannung von 1V induziert wird. Bei dieser Spule wird eine Induktionsspannung von 1V nach 3,3µs erreicht, wenn die Stromänderung 1A beträgt. Die Anzapfung wird für die Verwendung von Teilinduktivitäten beschaltet.

OLED: Organische Leuchtdiode. Genaugenommen 64x48 Leuchtdioden sind in einer Matrix angeordnet und können einzeln mit Hilfe von Befehlen durch den I2C angesteuert werden. Damit lassen sich mehrzeilige Texte darstellen, aber auch einfache monochrome Grafiken

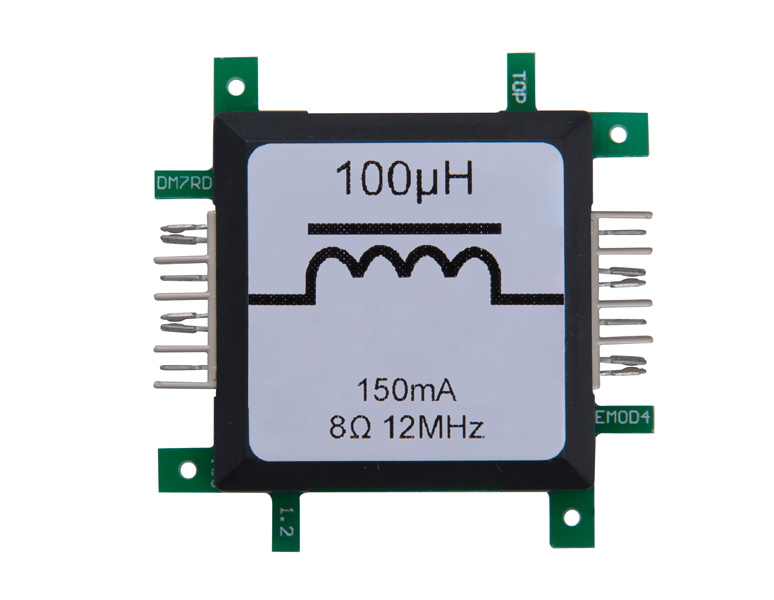

Eine Spule wird durch ihre sogenannte Induktivität beschrieben. In unserer Bauform kann man sie zum Aufbau von Filtern, Schwingkreisen verwenden. Spulen versuchen den durch sie fließenden Strom konstant zu halten und ändern dazu die anliegende Spannung. So kann man sie auch zum Transformieren von Spannungen verwenden. Die Induktivität dieser Spule beträgt 100µH.

Die 7-Segment-Anzeige besteht aus 7 Leuchtbalken und einem Punkt. Dahinter verbirgt sich je eine Leuchtdiode. Die LEDs werden mit Hilfe zweier 8574T Bausteine angesteuert (16 Ausgangsleitungen an die LEDs). Auf der Rückseite lässt sich mit kleinen Schaltern die I2C Adresse einstellen. Maximal können vier solcher Bausteine an einem I2C Bus betrieben werden.

Die Eingangsspannung liegt bei 7 bis 24V DC. Diese ist konvertierbar auf +2,5/+3,3/+5/+9/+12/+15V, maximal 15 Watt, 5/1A.

Eine Spule wird durch ihre sogenannte Induktivität beschrieben. In unserer Bauform kann man sie zum Aufbau von Filtern, Schwingkreisen verwenden. Spulen versuchen den durch sie fließenden Strom konstant zu halten und ändern dazu die anliegende Spannung. So kann man sie auch zum Transformieren von Spannungen verwenden. Die Induktivität dieser Spule beträgt 22µH.

Dieser Brick enthält eine Spule mit der Induktivität von 270nH. Spulen können zum Aufbau von Schwingkreisen und Frequenzfiltern verwendet werden. Da Spulen jeder Stromflussänderung entgegenwirken, stabilisieren sie die Schaltung. Diese stromstabilisierende Eigenschaft kann zum Umformen (Transformieren) von Spannungen genutzt werden.

Die Eingangsspannung liegt bei 7 bis 24V DC. Diese ist konvertierbare auf -9/-12/-15V, 5A.

Ein Schwingquarz erzeugt eine genaue Schwingung durch ein von außen angelegtes Wechselfeld.  Er kann dazu seriell oder parallel in eine Schaltung eingebracht werden.  Jeder Schwingquarz hat eine Eigen- oder Resonanzfrequenz.  Der in diesem Brick verbaute Quarz schwingt bei 3.5795MHz.  Die Qualität der so erzeugten Schwingung ist sehr hoch, die Amplitude wird also kaum verringert.

Ein Schwingquarz erzeugt eine genaue Schwingung durch ein von außen angelegtes Wechselfeld. Er kann dazu seriell oder parallel in eine Schaltung eingebracht werden. Jeder Schwingquarz hat eine Eigen- oder Resonanzfrequenz. Der in diesem Brick verbaute Quarz schwingt bei 28.63MHz. Die Qualität der so erzeugten Schwingung ist sehr hoch, die Amplitude wird also kaum verringert.

Ein Schwingquarz erzeugt eine genaue Schwingung durch ein von außen angelegtes Wechselfeld. Er kann dazu seriell oder parallel in eine Schaltung eingebracht werden. Jeder Schwingquarz hat eine Eigen- oder Resonanzfrequenz. Der in diesem Brick verbaute Quarz schwingt bei 13.56MHz. Die Qualität der so erzeugten Schwingung ist sehr hoch, die Amplitude wird also kaum verringert.

Eine Spule wird durch ihre sogenannte Induktivität beschrieben. In unserer Bauform kann man sie zum Aufbau von Filtern, Schwingkreisen verwenden. Spulen versuchen den durch sie fließenden Strom konstant zu halten und ändern dazu die anliegende Spannung. So kann man sie auch zum Transformieren von Spannungen verwenden. Die Induktivität dieser Spule beträgt 10µH.

Eine Spule wird durch ihre sogenannte Induktivität beschrieben. In unserer Bauform kann man sie zum Aufbau von Filtern, Schwingkreisen verwenden. Spulen versuchen den durch sie fließenden Strom konstant zu halten und ändern dazu die anliegende Spannung. So kann man sie auch zum Transformieren von Spannungen verwenden. . Die Induktivität dieser Spule beträgt 10mH. Achtung, bei der Spule können ggf. hohe Spannungen auftreten!
