Leitung

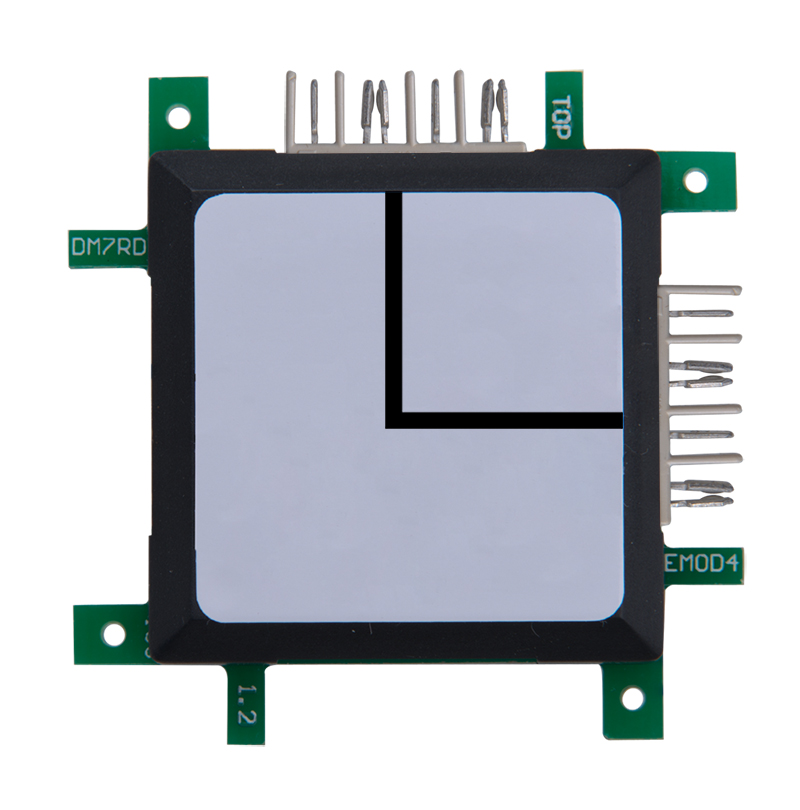

Mit dem Eckstück kannst du deine Leitungen über Eck verbinden.

Die gerade Leitung verbindet die Bricks zwei gegenüberliegende Bricks Links mit Rechts und Oben mit Unten, ohne dass die beiden Leitungen verbunden sind.

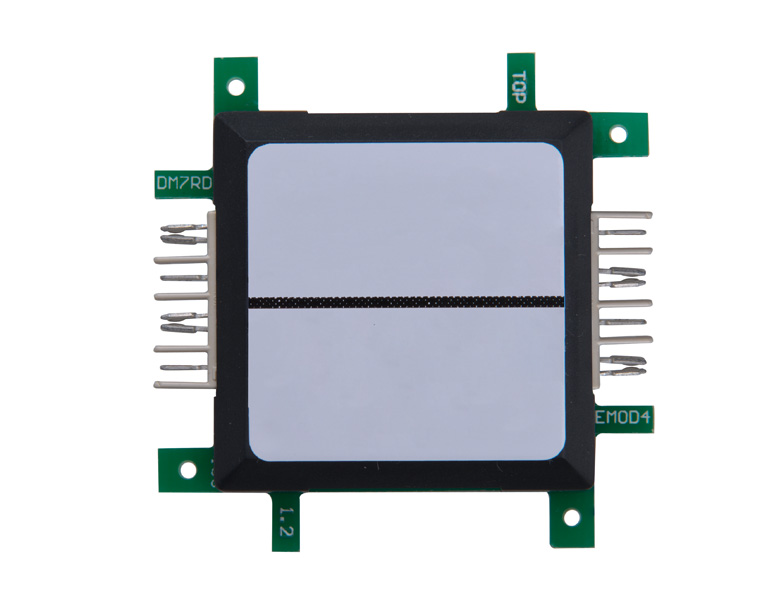

Die gerade Leitung verbindet die Bricks zwei gegenüberliegende Bricks.

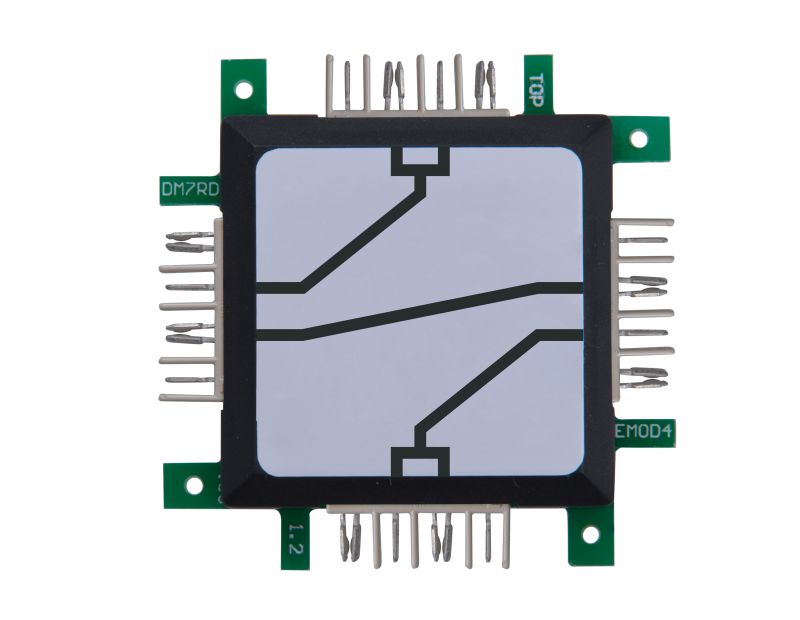

Doppel Weiche Links/Rechts zur Verwendung mit Flip Flop, Arduino oder Logik Bricks

Spezial Verbinder Brick mit der Möglichkeit Signale, die nur einen Kontakt benutzen auf Bricks zu führen, deren beide inneren Kontakte zusammengeschaltet sind. Typische Verwendung ist das Verschalten von Logik Bricks und Verbindung zwischen Arduino/ Banana Brick mit anderen Bricks.

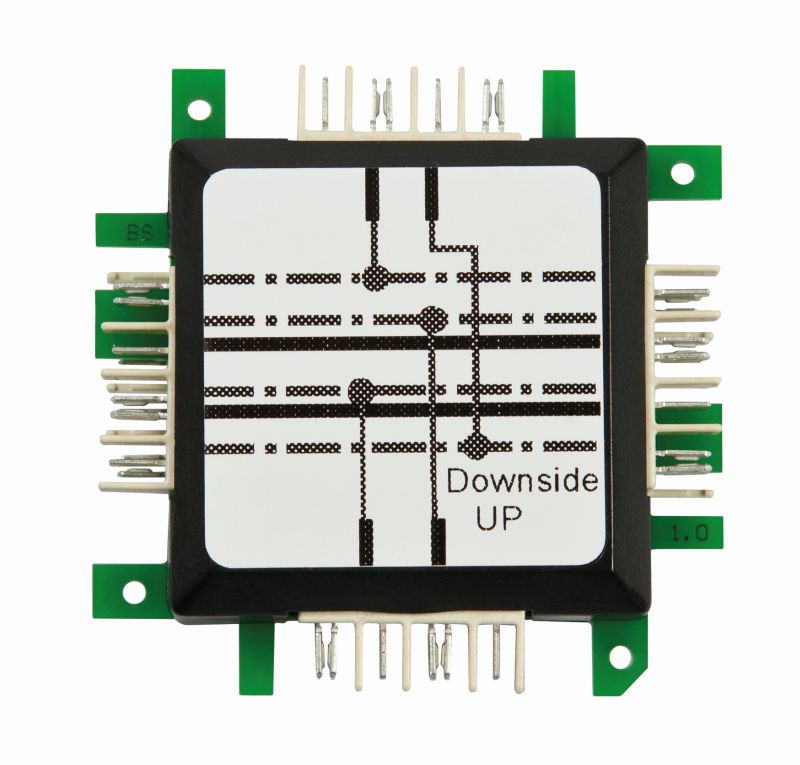

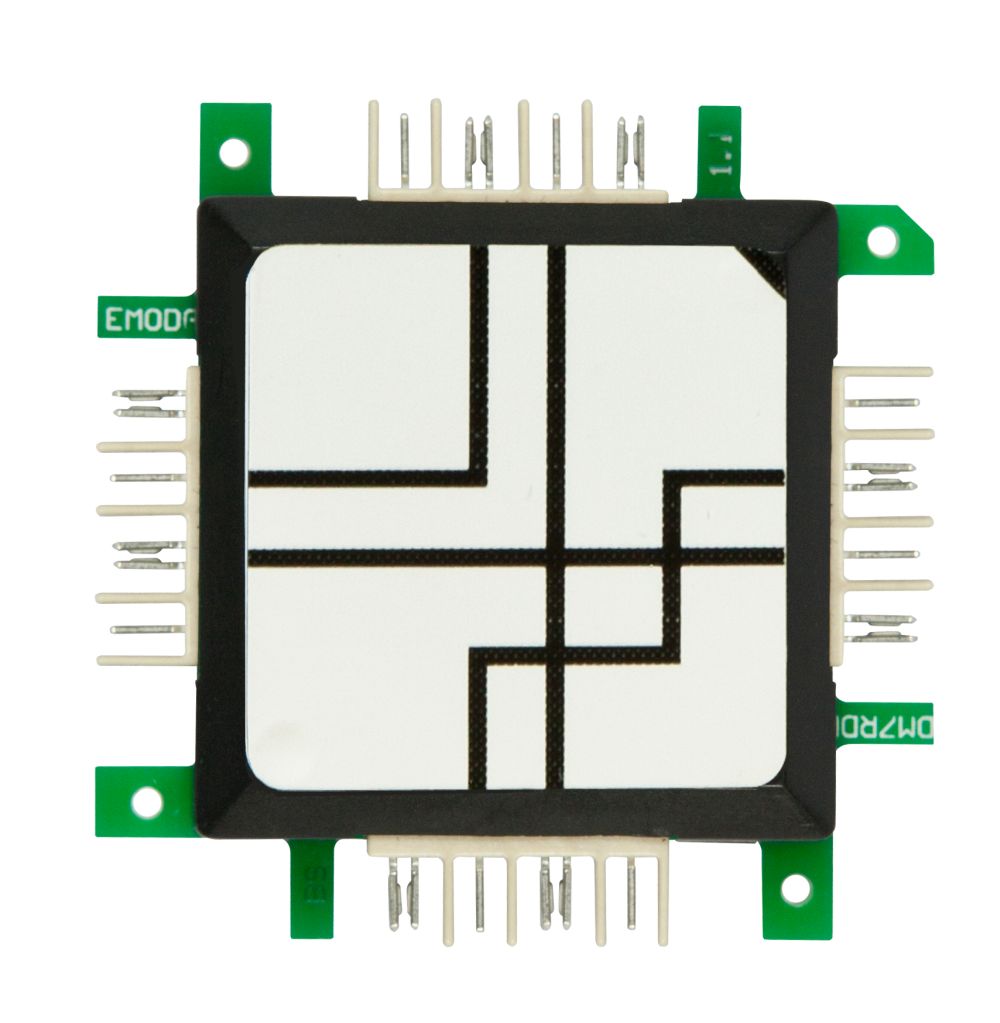

Spezial Verbindungs Brick für Bricks die Signale auf Steckern in zwei Ebenen ausgeben.  Die auf der unteren Ebene liegenden Signale werden nach oben auf die "normal Ebene" gelegt. Die auf der Oberseite liegenden Leitungen werden gerade weitergeleitet. Die 4 Signale des unteren Steckers werden nach oben geführt, wobei die 4 Signale auf jeweils 2 Kontakte auf einer Seite geleitet werden. Verwendet für Arduino, Arduino Nano, I²C PIO 8574 usw.

Mit diesem Brick können zwei Leitungen zusammengeführt bzw. eine Leitung auseinandergeführt werden. Dieser kann zum Beispiel mit Flip Flops, Arduino und weiteren Logik Bricks verwendet werden. Der Baustein ist mit den Brick'R'knowledge Sets kompatibel.

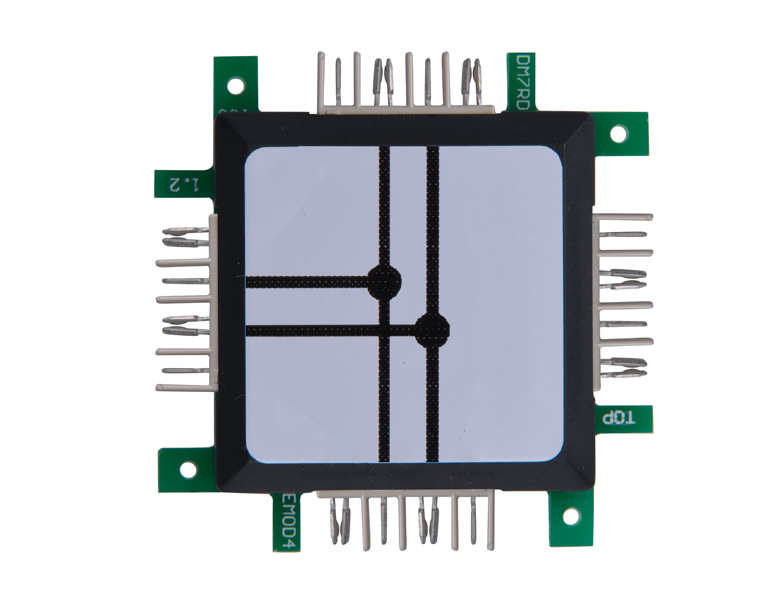

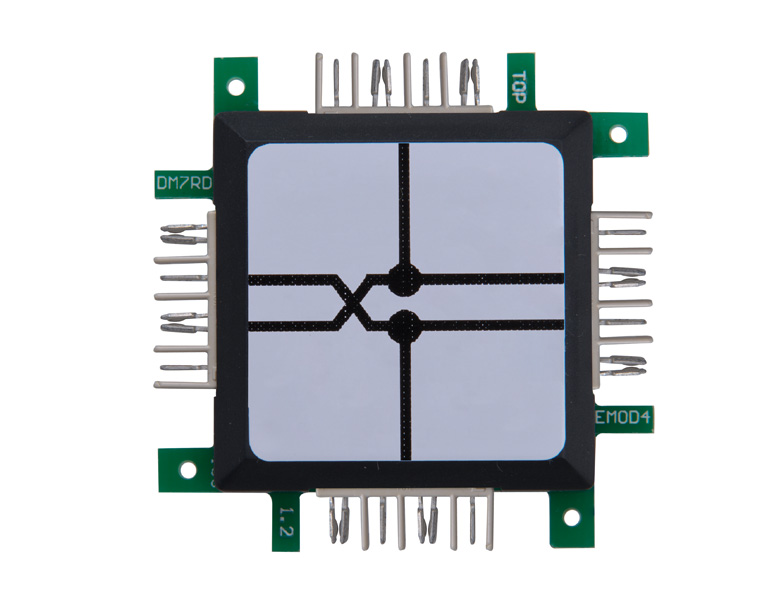

Unsere Brickbausteine haben manchmal zwei Leitungen in der Mitte des Steckers getrennt belegt. Mit diesem Baustein kann man die Leitungen getrennt weiterleiten und auch gleichzeitig kreuzen wenn nötigt.

Mit dem 10er Pack an Geraden lassen sich die Bricks ganz einfach verbinden.

Gerade Verbindung für zwei Signale. Die beiden inneren Kontakte sind getrennt verwendet. Einsatz bei Logic Bricks und den Prozessor Bricks für Arduino und Banana Pi.

Mit diesem Brick können zwei Leitungen einzeln weitergegeben werden. Dieser kann zum Beispiel mit Flip Flops, Arduino und weiteren Logik Bricks verwendet werden. Der Baustein ist mit den Brick'R'knowledge Sets kompatibel.

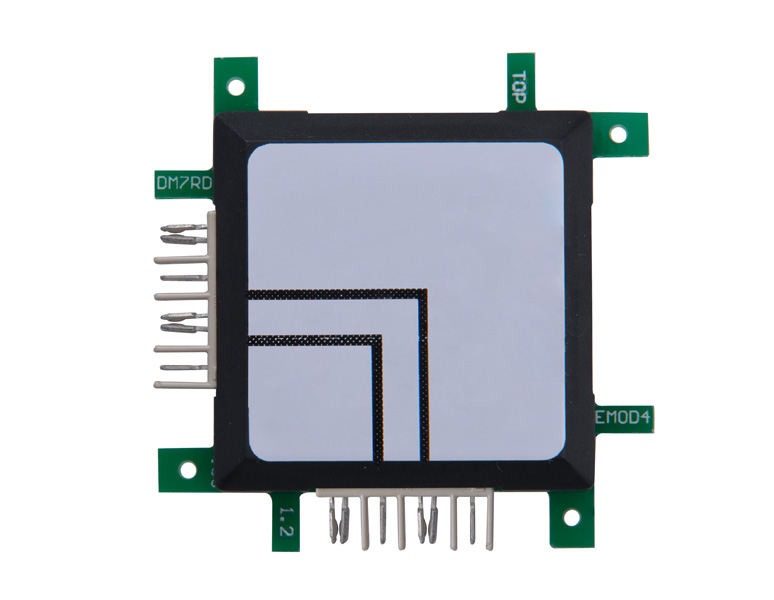

Eckstück für zwei Signale. Die beiden inneren Kontakte sind getrennt verwendet. Einsatz bei Logik Bricks und den Prozessor Bricks für Arduino und Banana Pi.

Die Kreuzung verbindet alle vier Richtungen miteinander.

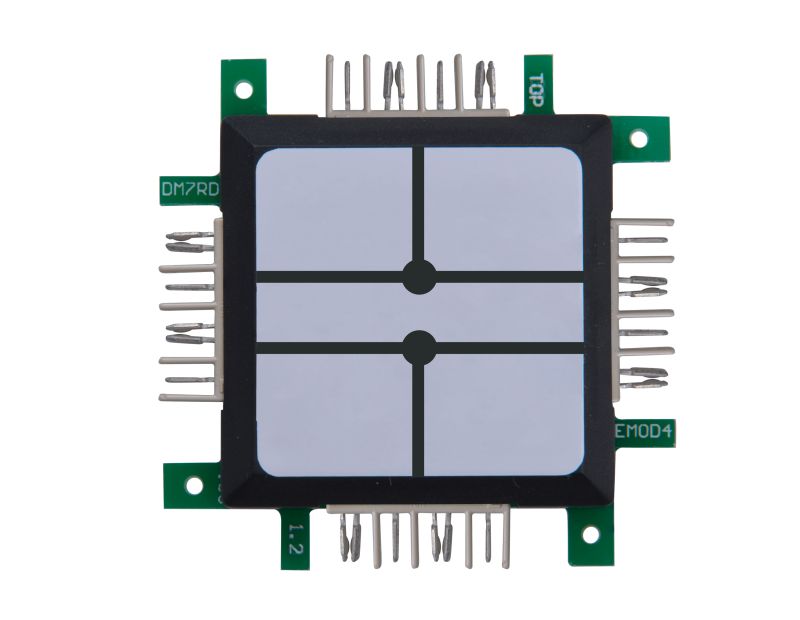

Kreuz Verbindung verbunden für je zwei Signale. Die beiden inneren Kontakte sind getrennt verwendet. Einsatz bei Logic Bricks und den Prozessor Bricks für Arduino und Banana Pi.

Die 6-fach Gerade verlängert die Signale der Ober- und Unterseite.

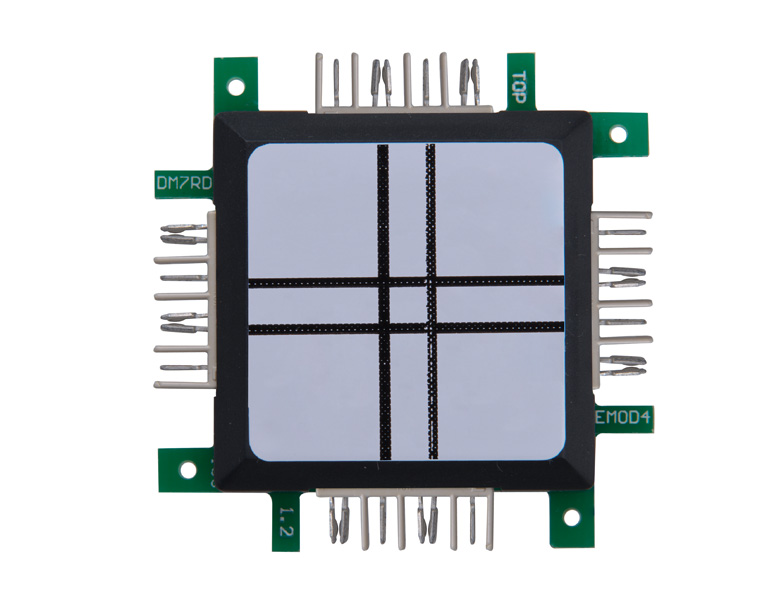

Kreuz Verbindung nicht verbunden für je zwei Signale. Die beiden inneren Kontakte sind getrennt verwendet. Einsatz bei Logic Bricks und den Prozessor Bricks für Arduino und Banana Pi.

Mit dem 10er Pack an Eckstücken kannst du deine Leitungen über Eck verbinden.

Das 10er Pack an Kreuzungen verbindet alle vier Richtungen miteinander.

Mit dem 10er Pack an T-Kreuzungen lassen sich die Bestandteile deiner Schaltung wie ein "T" verbinden.

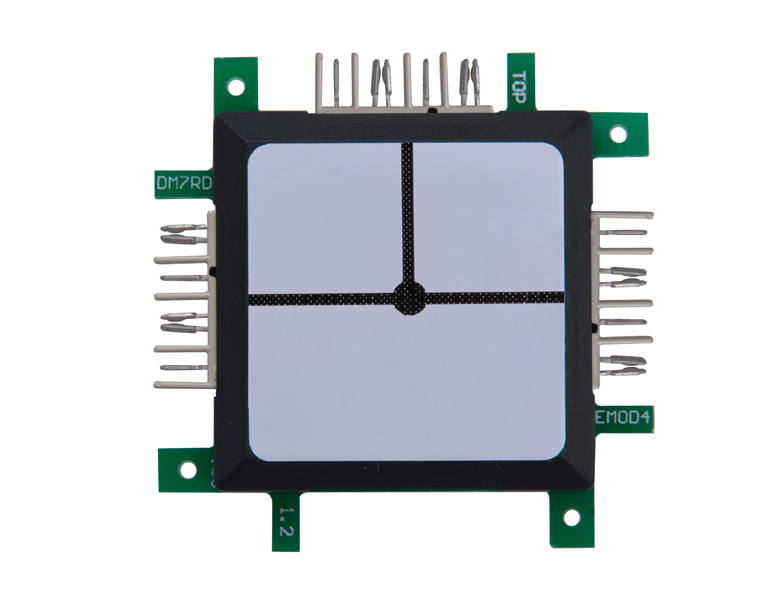

T-Stück für zwei Signale. Die beiden inneren Kontakte sind getrennt verwendet. R steht für Rechts. Sieht man das T vor sich, ist die Obere Leitung Rechts nach unten geführt.
