CompactPCI

Isolierte Multifunktions-Datenerfassungskarte für universellen Einsatz in Industrie und Labor Die ALLDAQ ADQ-344 ist das Top-Modell der ADQ-300-Serie mit isoliertem A/D-, D/A- und Digital-I/O-Teil. Die ADQ-344 ist mit 32 differentiellen 18 bit Analogeingängen, vier 16 bit Analogausgängen, 8 isolierten Digital-Eingängen, 8 isolierten Digital-Ausgängen, 16 TTL-Digital-I/Os und Spezialfunktionen wie 32 bit Zähler, I2C-Bus, Inkrementalgeber, Frequenzmesser und PWM-Ausgabe ausgestattet. Multifunktions-Datenerfassungskarte mit CompactPCI-Interface 32 isolierte, differentielle Spannungseingänge Isolationsspannung A/D-Teil: 1500 VDC (60 s) 18 bit A/D-Wandler je Kanalgruppe mit Abtastraten zwischen 200 kS/s und 800 kS/s* Eingangsbereiche: ±10,24 V, ±5,12 V, 0-10,24 V, 0-5,12 V 4 isolierte Spannungsausgänge (±10,24 V) 16 bit D/A-Wandler je Kanal für Ausgaberaten bis 500 MHz sychron Isolationsspannung D/A-Teil: 1500 VDC (60 s) 8 isolierte Digital-Eingänge (High: 11..35 V) 8 isolierte Digital-Ausgänge mit Leistungstreiber bis 600 mA je Ausgang 16 TTL-DIOs (3,3 V oder 5 V umschaltbar), max. 20 mA je Ausgang Isolationsspannung DIO-Teil: 500 VAC Digitale Triggereingänge isoliert: je 8 Analog-Eingänge (AI-Modul) ein ext. Triggereingang je Analog-Ausgang ein ext. Triggereingang Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Streamingbetrieb für kontinuierliche Ein-/Ausgabe via DIO-Ports bis 10 kHz** Spezialfunktionen via HDMI-Steckverbinder (in Vorbereitung): 1 x 32 bit Zähler bis 66 MHz (Eingänge: Enable, ext. Trigger, ext. Takt, Ausgang: Strobe) 1 x I2C-Bus bis 400 kHz (Takt: SCL, Daten: SDA) 1 x Inkrementalgeber (A-Eingang, B-Eingang, ext. Reset-Eingang) 1 x Frequenzmesseingang bis 10 MHz (Zähl-Eingang) 1 x PWM-Ausgang, Tastverhältnis einstellbar (Enable-Eingang, PWM-Ausgang) Optional geeignete Anschlusskabel (68-pol. VHDCI- bzw. HDMI-Kabel) Optional Spezial-Anschlussblock für ADQ-300-Serie Software-Unterstützung Treiber für Windows 10/8.1/8/7 (32/64 bit) Programmier-Unterstützung (SDK) mit Beispielen für C++, C#, Visual Basic, Delphi/Pascal und Python inklusive ALLDAQ-Manager - Utility-Software bietet zentralen Zugriff auf die Parameter des ALLDAQ-Treibersystems und auf Hilfe-Dateien Virtual Instruments (VIs) für LabVIEW™ MATLAB®-Schnittstelle mit Beispielen und Hilfedatei Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Sprechen Sie mit uns! *Abtastrate abhängig von Anzahl aktiv genutzter Kanäle je Kanalgruppe (AI-Modul), eine Kanalgruppe besteht aus 8 Kanälen (1 Kanal: 800 kS/s, 2 Kanäle: 550 kS/s, 8 Kanäle: 200 kS/s) **Abhängig von Betriebssystem und Rechnerkonfiguration.

Ideal für Highspeed-Datenlogging und Audio-Analyse Die PC-Messkarten der ADQ-250-Serie verfügen über 8 potentialfreie Spannungseingänge mit einem erweiterten Eingangsspannungsbereich von ±10,24 V. Je nach Modell sind die Karten mit 16 oder 18 Bit A/D-Wandler je Kanal bestückt, die synchron mit bis zu 2 MS/s erfassen können. Zusätzlich stehen ein 8 bit Digital-I/O-Port und 2 isolierte Triggereingänge zur Verfügung. Typische Anwendungsbereiche sind Highspeed-Datenlogger und Audioanalyse. Analog-Datenerfassungskarte mit CompactPCI-PC-Interface 8 potentialfreie, volldifferentielle Spannungseingänge Isolationsspannung: 700 V (Kanal zu Kanal / Kanal zu PC) 18 bit A/D-Wandler je Kanal für synchrone Abtastung bis 1,6 MS/s Eingangsspannungsbereich: ±102,4 V Digital-I/O-Port (8 bit) via HDMI-Steckverbinder 2 isolierte Digital-Triggereingänge für A/D-Teil Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Optional geeignete Anschlusskabel mit MMCX-Stecker auf BNC-Stecker oder MMCX-Stecker auf MMCX-Stecker Optional Spezial-Anschlussblock für ADQ-250-Serie Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!

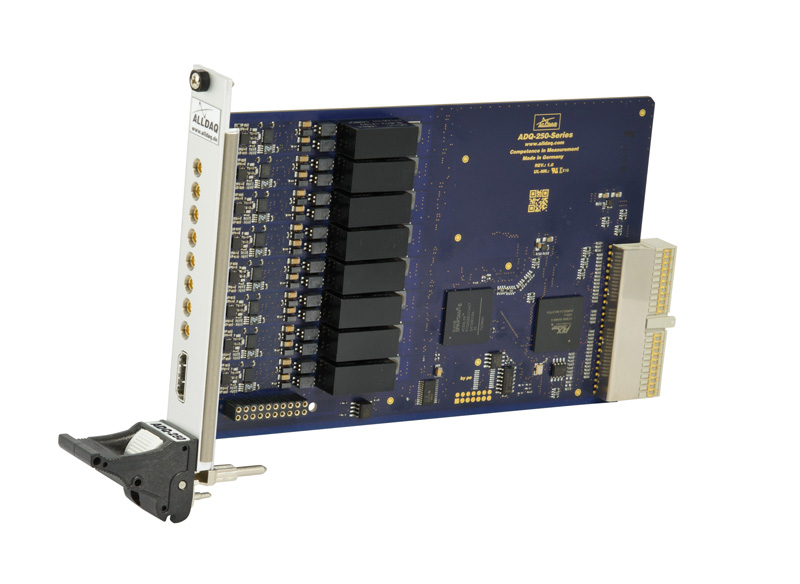

Ideal für Highspeed-Datenlogging und Audio-Analyse Die PXI-Karten der ADQ-250-Serie verfügen über 8 potentialfreie Spannungseingänge. Je nach Modell sind die Karten mit 16 oder 18 Bit A/D-Wandler je Kanal bestückt, die synchron mit bis zu 2 MS/s erfassen können. Zusätzlich stehen ein 8 bit Digital-I/O-Port und 2 isolierte Triggereingänge zur Verfügung. Typische Anwendungsbereiche sind Highspeed-Datenlogger und Audioanalyse. 8 potentialfreie, volldifferentielle Spannungseingänge Isolationsspannung: 700 V (Kanal zu Kanal / Kanal zu PC) 18 bit A/D-Wandler je Kanal für synchrone Abtastung bis 1,6 MS/s Eingangsspannungsbereich: ±10,24 V Digital-I/O-Port (8 bit) via HDMI oder Stiftstecker 2 isolierte Triggereingänge für A/D-Teil Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Optional geeignete Anschlusskabel mit MMCX-Stecker auf BNC-Stecker oder MMCX-Stecker auf MMCX-Stecker Optional Spezial-Anschlussblock für ADQ-250-Serie mit 8 BNC-Buchsen bzw. Phoenixklemmen für Analogeingänge und 10+5-polige Phoenix-Klemmen für Digital-I/Os, Triggereingänge und Hilfsspannung, inkl. HDMI-Kabel (2 m) zur Verbindung mit ADQ-250 Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!

Ideal für Highspeed-Datenlogging und Audio-Analyse Die PC-Messkarten der ADQ-250-Serie verfügen über 8 potentialfreie Spannungseingänge mit einem erweiterten Eingangsspannungsbereich von ±10,24 V. Je nach Modell sind die Karten mit 16 oder 18 Bit A/D-Wandler je Kanal bestückt, die synchron mit bis zu 2 MS/s erfassen können. Zusätzlich stehen ein 8 bit Digital-I/O-Port und 2 isolierte Triggereingänge zur Verfügung. Typische Anwendungsbereiche sind Highspeed-Datenlogger und Audioanalyse. Analog-Datenerfassungskarte mit PXI-PC-Interface 8 potentialfreie, volldifferentielle Spannungseingänge Isolationsspannung: 700 V (Kanal zu Kanal / Kanal zu PC) 16 bit A/D-Wandler je Kanal für synchrone Abtastung bis 2 MS/s Eingangsspannungsbereich: ±102,4 V Digital-I/O-Port (8 bit) via HDMI-Steckverbinder 2 isolierte Digital-Triggereingänge für A/D-Teil Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Optional geeignete Anschlusskabel mit MMCX-Stecker auf BNC-Stecker oder MMCX-Stecker auf MMCX-Stecker Optional Spezial-Anschlussblock für ADQ-250-Serie Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!

CompactPCI-Multi-I/O-Karte, 16 bit A/D-Teil bis 500 kHz mit 16 differentiellen Analog-Eingängen (±20V), 32 bidirektionale TTL-Digital-I/Os (Pegel umschaltbar: 3,3V/5V), 1 Zähler (Typ: 8254) mit TTL-I/O-Pegel Die Analog-Eingangskanäle der ADQ-210-Serie werden mit max. 500 kHz sequentiell gemäß Kanalliste abgetastet, d. h. bei Abtastung aller Kanäle beträgt die max. Abtastrate je Kanal: 500 kHz / 16 Kanäle = 31,25 kHz. Bandbreite und Eingangsimpedanz variieren je nach Modell. Das Modell ADQ-215 ist mit einem Eingangsspannungsbereich von ±50 V ideal für Automotive-Anwendungen. 16 differentielle Analog-Eingänge 500 kHz 16 bit A/D-Wandler Eingangsspannungsbereiche ±20V Programmierbare Kanalliste: 16 Einträge A/D-Werte-FIFO: 8192 Werte Trigger: Software, Timer, ext. Digital-Trigger (steigende/fallende Flanke) Zwei bidirektionale 8 bit Digital-I/O-Ports über Adapterkabel mit Zusatz-Slotblech nutzbar (inkl.) Spannungspegel der Digital-I/Os per Software zwischen 3,3 V und 5 V umschaltbar (TTL-kompatibel) 3 x 16 bit Zähler (Typ: 8254), 6 Modi programmierbar Externes Rechtecksignal für Zähler: max. 10 MHz Software-Unterstützung Treiber für Windows 10/8.1/8/7 (32/64 bit) Programmier-Unterstützung (SDK) mit Beispielen für C++, C#, Visual Basic, Delphi/Pascal und Python inklusive ALLDAQ-Manager - Utility-Software bietet zentralen Zugriff auf die Parameter des ALLDAQ-Treibersystems und auf Hilfe-Dateien Virtual Instruments (VIs) für LabVIEW™ MATLAB®-Schnittstelle mit Beispielen und Hilfedatei Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Sprechen Sie mit uns!

Strommessung bis ±100 A, Spannungsmessung bis ±750 V - ideal für Anwendungen im Bereich E-Mobilität! Die ADQ-422 ist eine CompactPCI-Karte mit ­einem isolierten Strommesskanal bis ±100 A und einem isolierten Spannungsmesskanal bis ±750 V. Zur Leistungsmessung können die Kanäle auch synchron gestartet werden. Ein isolierter, volldifferentieller Strommesskanal mit Phoenix-Klemmen. Shuntbasierende (RS = 1 mΩ) Messung bis ±100 A Ein isolierter, volldifferentieller Spannungsmesskanal bis ±750 V mit 4 mm Buchsen (Berührungsschutz nach CAT III) Synchronstart beider Kanäle zur Leistungsmessung Strom- und Spannungskanal untereinander und gegenüber ­PC-Masse isoliert bis 700 V (permanent) Zwei isolierte Triggereingänge (+5 V TTL-Pegel) Hochpräziser 24 bit A/D-Wandler bis 1,5 MS/s Möglichkeit zur Mittelwertbildung mit digitaler Filterstufe Signalrauschabstand bis -140 dB Sicherheitsabschaltung des Spannungskanals bei ±845 V Bei Überlastung wird ein Interrupt an den PC gesendet und es besteht die Möglichkeit je Kanal einen Alarm-Ausgang (Typ: Open-Collector) zur Aktivierung einer externen Abschaltvorrichtung anzusteuern Alarm-Ausgänge und Triggereingänge mit gemeinsamer Isolierung über Zusatzslotblech mit 9-pol. Sub-D-Buchse zugänglich Software-Unterstützung Treiber für Windows 10/8.1/8/7 (32/64 bit) Programmier-Unterstützung (SDK) mit Beispielen für C++, C#, Visual Basic, Delphi/Pascal und Python inklusive ALLDAQ-Manager - Utility-Software bietet zentralen Zugriff auf die Parameter des ALLDAQ-Treibersystems und auf Hilfe-Dateien Virtual Instruments (VIs) für LabVIEW™ MATLAB®-Schnittstelle mit Beispielen und Hilfedatei Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkks-akkreditierten Prüflabors zusammen. Sprechen Sie mit uns!

Features • 32 differentielle 18 bit Spannungseingänge bis 800 kS/s • Eingangsbereiche: ±10,24 V, ±5,12 V, 0-10,24 V, 0-5,12 V (0-20 mA auf Anfrage) • Isolationsspannung A/D-Teil ADQ-34x: 1500 VDC (60 s) • 4 16 bit Spannungsausgänge (±10,24 V) bis 500 kS/s bei ADQ-344; 4 16 bit Spannungsausgange (±2,56 V) bis 500 kS/s bei ADQ-348 • Isolationsspannung D/A-Teil ADQ-34x: 1500 VDC (60 s) • 16 TTL-DIOs (3,3 V/5 V), max. 20 mA je Ausgang • 8 isolierte Digital-Eingänge (High: 15..35 V) • 8 isolierte Digital-Ausgänge bis 600 mA/Ausgang • Isolationsspannung DIO-Teil ADQ-34x: 500 VAC • Spezialfunktionen: 32 bit Zähler, I2C-Bus-Port, Inkrementalgeber-Port, Frequenzmessung für Rechtecksignale, PWM-Ausgabe für Rechtecksignale mit einstellbarem Tastgrad

Analog-Eingänge Anzahl 32 differentiell Auflösung 18 bit Abtastrate 200 kS/s bis 800 kS/s synchron (1 Kanal: 800 kS/s, 2 Kanäle: 550 kS/s, 8 Kanäle: 200 kS/s)* Eingangsbereiche ±10,24 V, ±5,12 V, 0..10,24 V, 0..5,12 V (0-20 mA auf Anfrage) Eingangsimpedanz 100 MΩ || 680 pF Gleichtaktunterdrückung typ. 128 dB zwischen benachbarten Kanälen Isolierung A/D-Teil 1500 VDC (60 s) gegenüber PC-Masse Analog-Ausgänge Anzahl 4 Kanäle Auflösung 16 bit Ausgaberate, Bereich 500 kS/s synchron, ± 2,56V 500 kS/s synchron, ±10,24 V Ausgangsstrom ±10 mA je Ausgang Isolierung D/A-Teil 1500 VDC (60 s) gegenüber PC-Masse Digital-Ein-/Ausgänge TTL-I/Os 16 TTL-DIOs (3,3 V oder 5 V umschaltbar) Ausgangsstrom TTL-I/Os 20 mA je TTL-Ausgang Isolierte Digitaleingänge 8 isolierte Digitaleingänge (High: 15..35 V) Isolierte Digitalausgänge 8 isolierte Digitalausgänge bis 600 mA je Ausgang Isolierung DI- & DO-Teil 500 VAC gegenüber PC-Masse Interrupt Möglichkeit zur Interrupt-Generierung bei Bit-Änderung von Eingangsports Streaming-Modus Streaming-Betrieb für kontinuierliche Ein-/Ausgabe an allen DIO-Ports bis etwa 10 kHz** Sonstiges Spezialfunktionen via HDMISteckverbinder 32 bit Zähler, I2C-Bus-Port, Inkrementalgeber-Port, Frequenzmessung für Rechtecksignale, PWM-Ausgabe für Rechtecksignale mit einstellbarem Tastgrad PC-Schnittstelle cPCI: 32 bit, 33 MHz CompactPCI Rev. 2.2 Externer Trigger je AI-Modul (8 Kanäle) ein ext. Triggereingang und je Analog-Ausgang ein ext. Triggereingang*** Ext. Versorgung 12 V (max. 2 A) und 5 V (max. 3 A) für Feldverdrahtung, via 3-pol. Phoenix-Klemme, kurzschlussfest Umgebung Temperatur Betrieb: 0..70 °C; Luftfeuchtigkeit Betrieb: 20%..55% (nicht kondensierend) Anschlüsse 2 x 68-pol. VHDCI-Buchse, HDMI-Steckverbinder, 3-pol. Phoenix-Klemme Abmessungen cPCI-Modelle: 3 HE hoch / 4 TE breit (ohne Slotblech und Stecker)

Ströme hochgenau & dynamisch messen bis 50 A Die CompactPCI-Karte ADQ-412 dient der PC-gestützten Strommessung bis 50 A. Es stehen 2 isolierte Analog-Kanäle mit den Strommessbereichen ±25 mA und ±50 A zur Verfügung. Die relaisgesteuerte Umschaltung zwischen den Shunts (10 Ω / 5 mΩ) erfolgt durch die Applikation ohne dass dabei der Stromkreis unterbrochen wird. Ein Hardware-Komparator schaltet automatisch in den 50 A-Messbereich sobald der 25 mA-Bereich um mehr als 12,5% überschritten wird. Dieser Schutzmechanismus funktioniert unabhängig von Betriebssystem und Applikationsoftware. Ein entsprechendes Interruptereignis wird generiert und kann durch die Applikation ausgewertet werden. Präzise Strommessung von μA bis 50 A 2 differentielle Strommesskanäle mit Isolierung Isolationsspannung: 700 VDC/VACeff. (Kanal zu Kanal und Kanal zu PC-Masse) Hohe Bandbreite für Strommessung: 20 kHz (Rechteck) Zwei 18 bit A/D-Wandler bis 1,6 MS/s Abtastrate synchron Strommessbereiche: ±25 mA (10 Ω Shunt), ±50 A (5 mΩ Shunt) Unterbrechungsfreie Bereichsumschaltung Interrupt bei Über- oder Unterschreiten der ±25 mA Schwelle Kurzzeitiger Überlastschutz ist gewährleistet Timergesteuerte Erfassung Start-/Stop-Trigger: Software, ext. Digital-Trigger Zwei TTL-Triggereingänge (RP-SMA-Buchsen) Zwei Adapter von RP-SMA-Stecker auf BNC-Buchse im Lieferumfang Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!

CompactPCI-D/A-Wandlerkarte mit potentialfreien Spannungsausgängen, Bereich: ±10 V, 16 bit D/A, 500 kS/s synchron, 8 Digital-I/Os Ideal als Audiogenerator und zur dynamischen Ansteuerung von Aktoren PC-Interface: CompactPCI 8 potentialfreie Kanäle für Spannungsausgabe Ausgabespannungsbereich: ±10 V Ausgaberate: 500 kS/s synchron Eigenständiger 16 bit D/A-Wandler je Analogausgang Externer Triggereingang je Analogausgang 8 bit Digital-I/O-Port (5 V TTL-Pegel) via HDMI-Steckverbinder Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Optional geeignete Anschlusskabel mit MMCX-Stecker auf BNC-Stecker oder MMCX-Stecker auf MMCX-Stecker Optional Spezial-Anschlussblock für ADQ-610-Serie mit 8 BNC-Buchsen bzw. Phoenixklemmen für Analogausgänge sowie Phoenix-Klemmen für Digital-I/Os und Triggereingänge Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!

Die Digital-I/O-Boxen der ADQ-51 Serie wurden für den Einsatz in der industriellen Automation und Steuerungstechnik konzipiert. Durch die galvanische Trennung von 500 VACeff. zwischen Feldverdrahtung und PC werden Störeinflüsse wirksam unterdrückt. Zum Schutz vor Kontaktprellen bieten diese Boxen auch die Möglichkeit, einen digitalen Filter je Eingangsport zu programmieren. Die ADQ-Boxen verfügen über 8 bit isolierte Digital-Eingänge, sowie über 8 bit isolierte Digital-Ausgänge. Die Eingänge haben eine Schmitt-Trigger-Charakteristik und sind für eine max. Eingangsspannung von 35 V ausgelegt. Jeder Ausgang kann bis zu 0,6 A treiben. Zur Erhöhung des Ausgangsstroms ist eine Parallelschaltung mehrerer Ausgänge möglich. So ist für viele Anwendungen keine externe Treiberstufe notwendig. Features Steuerung via USB I/O-Pegel: typ. 24 VDC (16..35 VDC) 8 digitale Augänge (je bis zu 650 mA) Parallelschaltung der Ausgänge möglich 8 digitale Eingänge 500VAC Isolationsspannung gegenüber USB-Ansteuerung Diverse Status-LEDs Alle Stecker arretiert Robustes Aluminium-Gehäuse Umfangreiche Software-Unterstützung Die Module sind entweder in einem stabilen und abgeschirmten Aluminiumgehäuse oder als OEM-Platine erhältlich, falls Sie sie in Ihren Aufbau integrieren möchten.

Analog-Eingänge Anzahl 32 differentiell Auflösung 18 bit Abtastrate 200 kS/s bis 800 kS/s synchron (1 Kanal: 800 kS/s, 2 Kanäle: 550 kS/s, 8 Kanäle: 200 kS/s)* Eingangsbereiche ±10,24 V, ±5,12 V, 0..10,24 V, 0..5,12 V (0-20 mA auf Anfrage) Eingangsimpedanz 100 MΩ || 680 pF Gleichtaktunterdrückung typ. 128 dB zwischen benachbarten Kanälen Isolierung A/D-Teil 1500 VDC (60 s) gegenüber PC-Masse Analog-Ausgänge Anzahl 4 Kanäle Auflösung 16 bit Ausgaberate, Bereich 500 kS/s synchron, ± 2,56V 500 kS/s synchron, ±10,24 V Ausgangsstrom ±10 mA je Ausgang Isolierung D/A-Teil 1500 VDC (60 s) gegenüber PC-Masse Digital-Ein-/Ausgänge TTL-I/Os 16 TTL-DIOs (3,3 V oder 5 V umschaltbar) Ausgangsstrom TTL-I/Os 20 mA je TTL-Ausgang Isolierte Digitaleingänge 8 isolierte Digitaleingänge (High: 15..35 V) Isolierte Digitalausgänge 8 isolierte Digitalausgänge bis 600 mA je Ausgang Isolierung DI- & DO-Teil 500 VAC gegenüber PC-Masse Interrupt Möglichkeit zur Interrupt-Generierung bei Bit-Änderung von Eingangsports Streaming-Modus Streaming-Betrieb für kontinuierliche Ein-/Ausgabe an allen DIO-Ports bis etwa 10 kHz** Sonstiges Spezialfunktionen via HDMISteckverbinder 32 bit Zähler, I2C-Bus-Port, Inkrementalgeber-Port, Frequenzmessung für Rechtecksignale, PWM-Ausgabe für Rechtecksignale mit einstellbarem Tastgrad PC-Schnittstelle cPCI: 32 bit, 33 MHz CompactPCI Rev. 2.2 Externer Trigger je AI-Modul (8 Kanäle) ein ext. Triggereingang und je Analog-Ausgang ein ext. Triggereingang*** Ext. Versorgung 12 V (max. 2 A) und 5 V (max. 3 A) für Feldverdrahtung, via 3-pol. Phoenix-Klemme, kurzschlussfest Umgebung Temperatur Betrieb: 0..70 °C; Luftfeuchtigkeit Betrieb: 20%..55% (nicht kondensierend) Anschlüsse 2 x 68-pol. VHDCI-Buchse, HDMI-Steckverbinder, 3-pol. Phoenix-Klemme Abmessungen cPCI-Modelle: 3 HE hoch / 4 TE breit (ohne Slotblech und Stecker)

Ideal für Highspeed-Datenlogging und Audio-Analyse Die PC-Messkarten der ADQ-250-Serie verfügen über 8 potentialfreie Spannungseingänge. Je nach Modell sind die Karten mit 16 oder 18 Bit A/D-Wandler je Kanal bestückt, die synchron mit bis zu 2 MS/s erfassen können. Zusätzlich stehen ein 8 bit Digital-I/O-Port und 2 isolierte Triggereingänge zur Verfügung. Typische Anwendungsbereiche sind Highspeed-Datenlogger und Audioanalyse. Analog-Datenerfassungskarte mit PXI-Interface 8 potentialfreie, volldifferentielle Spannungseingänge Isolationsspannung: 700 V (Kanal zu Kanal / Kanal zu PC) 16 bit A/D-Wandler je Kanal für synchrone Abtastung bis 250 kS/s Eingangsspannungsbereich: ±10,24 V Digital-I/O-Port (8 bit) via HDMI-Steckverbinder 2 isolierte Digital-Triggereingänge für A/D-Teil Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Optional geeignete Anschlusskabel mit MMCX-Stecker auf BNC-Stecker oder MMCX-Stecker auf MMCX-Stecker Optional Spezial-Anschlussblock für ADQ-250-Serie Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!

Ströme hochgenau & dynamisch messen bis 50 A Die CompactPCI-Karte ADQ-412 dient der PC-gestützten Strommessung bis 50 A. Es stehen 2 isolierte Analog-Kanäle mit den Strommessbereichen ±25 mA und ±50 A zur Verfügung. Die relaisgesteuerte Umschaltung zwischen den Shunts (10 Ω / 5 mΩ) erfolgt durch die Applikation ohne dass dabei der Stromkreis unterbrochen wird. Ein Hardware-Komparator schaltet automatisch in den 50 A-Messbereich sobald der 25 mA-Bereich um mehr als 12,5% überschritten wird. Dieser Schutzmechanismus funktioniert unabhängig von Betriebssystem und Applikationsoftware. Ein entsprechendes Interruptereignis wird generiert und kann durch die Applikation ausgewertet werden. Präzise Strommessung von μA bis 50 A 2 differentielle Strommesskanäle mit Isolierung Isolationsspannung: 700 VDC/VACeff. (Kanal zu Kanal und Kanal zu PC-Masse) Hohe Bandbreite für Strommessung: 20 kHz (Rechteck) Zwei 18 bit A/D-Wandler bis 1,6 MS/s Abtastrate synchron Strommessbereiche: ±25 mA (10 Ω Shunt), ±50 A (5 mΩ Shunt) Unterbrechungsfreie Bereichsumschaltung Interrupt bei Über- oder Unterschreiten der ±25 mA Schwelle Kurzzeitiger Überlastschutz ist gewährleistet Timergesteuerte Erfassung Start-/Stop-Trigger: Software, ext. Digital-Trigger Zwei TTL-Triggereingänge (RP-SMA-Buchsen) Zwei Adapter von RP-SMA-Stecker auf BNC-Buchse im Lieferumfang Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!

Ideal für Highspeed-Datenlogging und Audio-Analyse Die PC-Messkarten der ADQ-250E-Serie verfügen über 8 potentialfreie Spannungseingänge mit einem erweiterten Eingangsspannungsbereich von ±10,24 V. Je nach Modell sind die Karten mit 16 oder 18 Bit A/D-Wandler je Kanal bestückt, die synchron mit bis zu 2 MS/s erfassen können. Zusätzlich stehen ein 8 bit Digital-I/O-Port und 2 isolierte Triggereingänge zur Verfügung. Typische Anwendungsbereiche sind Highspeed-Datenlogger und Audioanalyse. Analog-Datenerfassungskarte mit CompactPCI-Interface 8 potentialfreie, volldifferentielle Spannungseingänge Isolationsspannung: 700 V (Kanal zu Kanal / Kanal zu PC) 16 bit A/D-Wandler je Kanal für synchrone Abtastung bis 250 kS/s Eingangsspannungsbereich: ±10,24 V Digital-I/O-Port (8 bit) via HDMI-Steckverbinder 2 isolierte Digital-Triggereingänge für A/D-Teil Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Optional geeignete Anschlusskabel mit MMCX-Stecker auf BNC-Stecker oder MMCX-Stecker auf MMCX-Stecker Optional Spezial-Anschlussblock für ADQ-250-Serie Software-Unterstützung Treiber für Windows Vista (SP2)/7/8 (32/64 bit) Linux auf Anfrage Programmier-Unterstützung (SDK) mit Beispielen für C++, C#, Visual Basic und Pascal inklusive ALLDAQ-Manager - Utility-Software bietet zentralen Zugriff auf die Parameter des ALLDAQ-Treibersystems und auf Hilfe-Dateien Virtual Instruments (VIs) für LabVIEW™ MATLAB®-Schnittstelle mit Beispielen und Hilfedatei Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Sprechen Sie mit uns! ADQ-256 Ideal für Highspeed-Datenlogging und Audio-Analyse Die PC-Messkarten der ADQ-250-Serie verfügen über 8 potentialfreie Spannungseingänge. Je nach Modell sind die Karten mit 16 oder 18 Bit A/D-Wandler je Kanal bestückt, die synchron mit bis zu 2 MS/s erfassen können. Zusätzlich stehen ein 8 bit Digital-I/O-Port und 2 isolierte Triggereingänge zur Verfügung. Typische Anwendungsbereiche sind Highspeed-Datenlogger und Audioanalyse. CompactPCI- oder PCI-Express x1 PC-Interface 8 potentialfreie, volldifferentielle Spannungseingänge Isolationsspannung: 700 V (Kanal zu Kanal / Kanal zu PC) 16 bit A/D-Wandler je Kanal für synchrone Abtastung bis 2 MS/s Eingangsspannungsbereich: ±102,4 V Digital-I/O-Port (8 bit) via HDMI-Steckverbinder 2 isolierte Digital-Triggereingänge für A/D-Teil Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Optional geeignete Anschlusskabel mit MMCX-Stecker auf BNC-Stecker oder MMCX-Stecker auf MMCX-Stecker Optional Spezial-Anschlussblock für ADQ-250-Serie Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!

Power DIO: 8x DO, 8x DI (isoliert) Leistungstreiber Interface: 1x ADQ-Link IN; 1x ADQ-Link OUT

Ideal für Highspeed-Datenlogging und Audio-Analyse Die PC-Messkarten der ADQ-250-Serie verfügen über 8 potentialfreie Spannungseingänge. Je nach Modell sind die Karten mit 16 oder 18 Bit A/D-Wandler je Kanal bestückt, die synchron mit bis zu 2 MS/s erfassen können. Zusätzlich stehen ein 8 bit Digital-I/O-Port und 2 isolierte Triggereingänge zur Verfügung. Typische Anwendungsbereiche sind Highspeed-Datenlogger und Audioanalyse. Analog-Datenerfassungskarte mit CompactPCI-Interface 8 potentialfreie, volldifferentielle Spannungseingänge Isolationsspannung: 700 V (Kanal zu Kanal / Kanal zu PC) 16 bit A/D-Wandler je Kanal für synchrone Abtastung bis 250 kS/s Eingangsspannungsbereich: ±10,24 V Digital-I/O-Port (8 bit) via HDMI-Steckverbinder 2 isolierte Digital-Triggereingänge für A/D-Teil Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Optional geeignete Anschlusskabel mit MMCX-Stecker auf BNC-Stecker oder MMCX-Stecker auf MMCX-Stecker Optional Spezial-Anschlussblock für ADQ-250-Serie Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!

CompactPCI-D/A-Wandlerkarte mit potentialfreien Spannungsausgängen, Bereich: ±10 V, 16 bit D/A, 500 kS/s synchron, 8 Digital-I/Os Ideal als Audiogenerator und zur dynamischen Ansteuerung von Aktoren PC-Interface: CompactPCI 4 potentialfreie Kanäle für Spannungsausgabe Ausgabespannungsbereich: ±10 V Ausgaberate: 500 kS/s synchron Eigenständiger 16 bit D/A-Wandler je Analogausgang Externer Triggereingang je Analogausgang 8 bit Digital-I/O-Port (5 V TTL-Pegel) via HDMI-Steckverbinder Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Optional geeignete Anschlusskabel mit MMCX-Stecker auf BNC-Stecker oder MMCX-Stecker auf MMCX-Stecker Optional Spezial-Anschlussblock für ADQ-610-Serie mit 8 BNC-Buchsen bzw. Phoenixklemmen für Analogausgänge sowie Phoenix-Klemmen für Digital-I/Os und Triggereingänge Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!
