USB-Boxen/Module

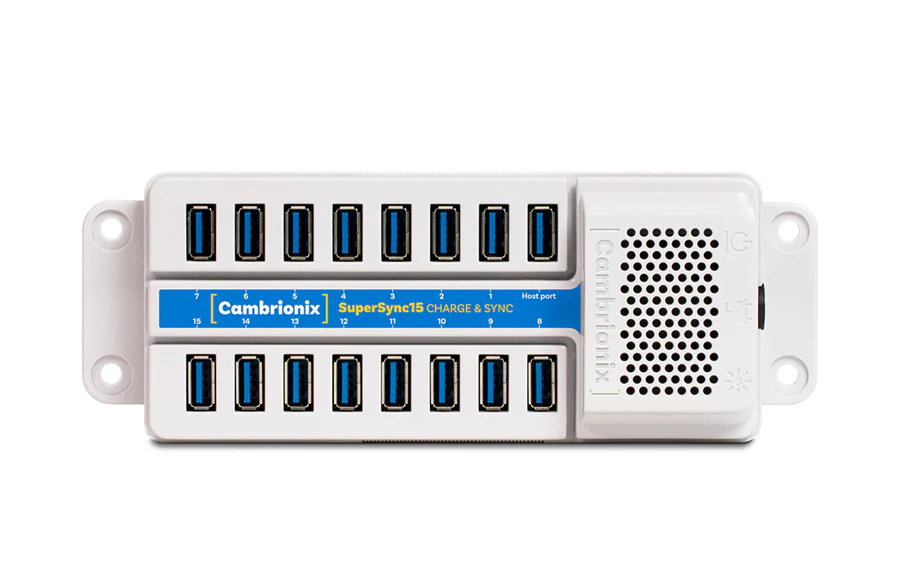

15 x USB 3.2 ports for USB 2 and USB 3 devices 1 x USB 3.2 host ports to connect to a computer Input/Output Connectors: 16 x USB Type-A Input Voltage: 12Vdc Input Current: 15A Input Connection: 4-pin DIN Output Voltage: 5.2V Output Current: 2.1A Max per Port Output Power: 10W Max per Port Output Power (Total): 163.8W Maximum Power Supply: Output Voltage: 5.2V Input Voltage: 100-250Vdc Input Current: 2.5A @ 115 Vac Input Frequency: 50-60Hz Input Connector: C14 Output Voltage: 12Vdc Output Current: 15A Output Power: 180W Output Connector: 4-pin DIN Ambient Operating Temperature Range: 0 ~ 35°C Relative humidity: 5% to 95% non-condensing Scalability:https://downloads.cambrionix.com/documentation/en/Technical-note-endpoint.pdf

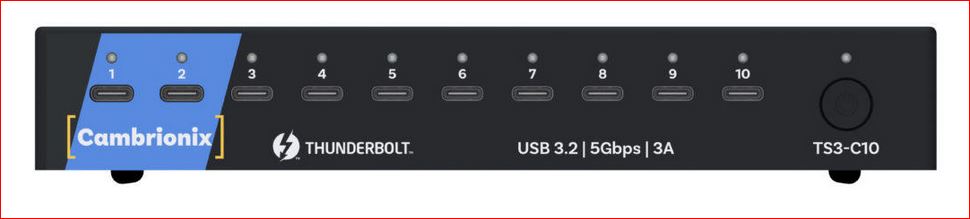

DatenDank seiner fortschrittlichen internen Architektur ist der TS3-C10 der weltweit schnellste Thunderbolt-zu-USB-Hub und bietet einen bis zu 10-fachen Geschwindigkeitsschub im Vergleich zu Standard-Hubs, die USB als Host-Schnittstelle verwenden.AufladenUSB Typ-C Lademodi (bis zu 3A/15W) und die Möglichkeit, jeden Anschluss zu steuern und zu überwachen.APIUnsere plattformübergreifende API bietet volle Kontrolle über das Produkt und die Möglichkeit, USB- und batteriebezogene Informationen vom angeschlossenen Gerät abzurufen.LiveViewerEine Mac/Win/Linux-Anwendung, die als GUI für die API dient. Alles, was Sie mit der API tun können, können Sie auch mit LiveViewer tun und umgekehrt. Es kann als Evaluierungstool für die API oder als voll funktionsfähige Steuerungs-/Überwachungsanwendung für das TS3-C10 verwendet werden.Kommandozeilen-SchnittstelleVerbinden Sie sich einfach über die Terminalschnittstelle und geben Sie an der Eingabeaufforderung "help" ein, um eine Liste der Befehle zu erhalten.SkalierbarkeitBei Verwendung von USB2.0-Geräten können Sie Ihr TS3-C10-System auf 30 Downstream-Ports skalieren, ohne dass es zu nennenswerten Datenengpässen kommt. Dies ist dank der verfügbaren Bandbreite über die Thunderbolt 3-Schnittstelle möglich.MontageVESA-Befestigungspunkte an der Unterseite ermöglichen mehrere Montageoptionen. EU Type-F Stecker

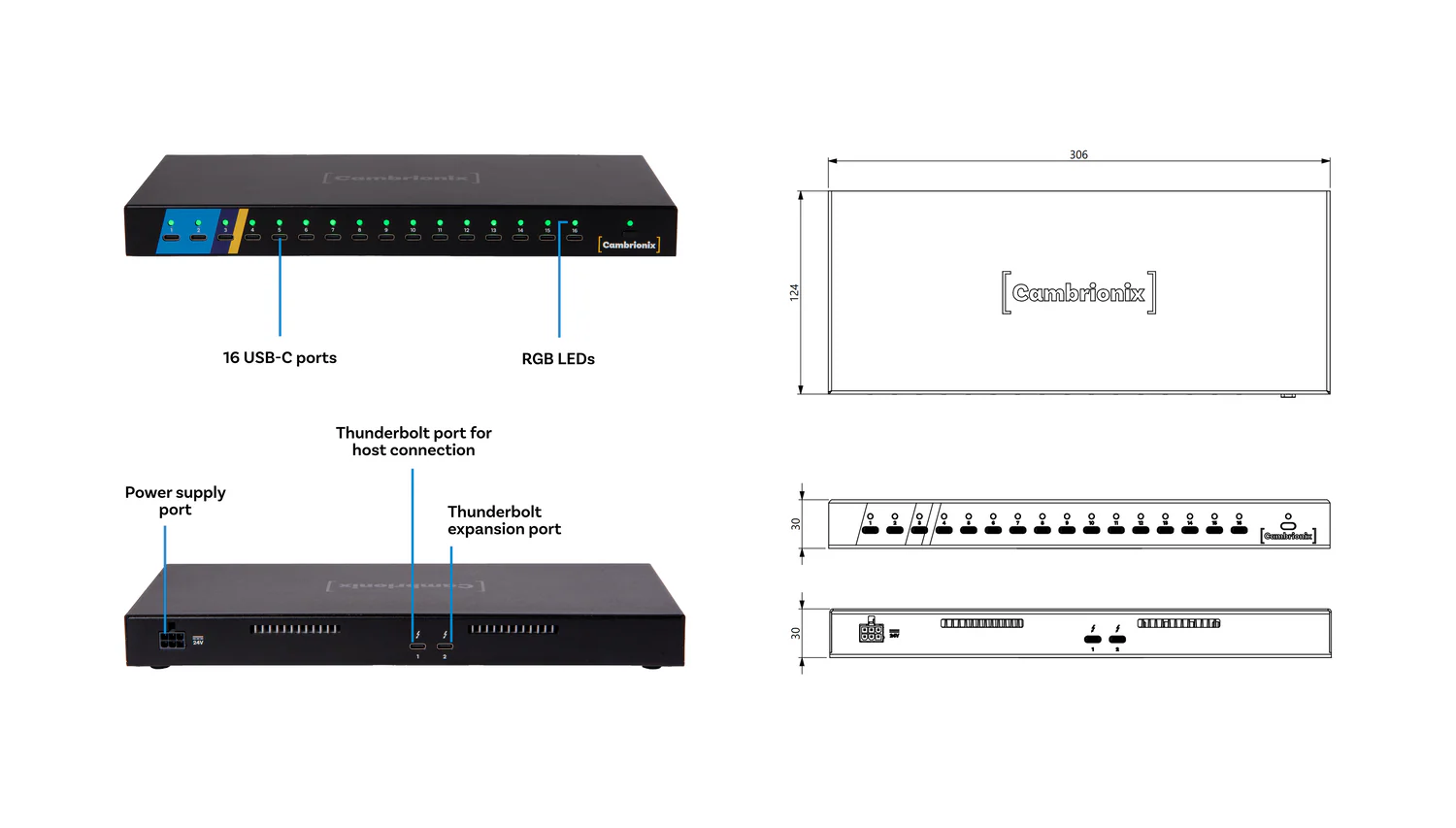

- 16× USB-C-Ports zum gleichzeitigen Laden & Synchronisieren - Thunderbolt™ 5 Host-Port (80 Gbps Upstream, 10 Gbps USB-Datenrate) - Ladeleistung pro Port bis 60 W, max. 3 A (BC 1.2, PD 3.0) - Gesamtleistung 300 W - Sync & Charge gleichzeitig, portweise steuerbar - Intelligente Ladeprofile: 0.9 A / 1.5 A / 3 A - Automatische Geräteerkennung & LED-Statusanzeigen - Lüftergekühlt mit temperaturgesteuerter Regelung - Abmessungen: 306 × 124 × 30 mm - Gewicht: ca. 1.2 kg - Stahlausführung, Desktop-Formfaktor - Kompatibel mit Windows, macOS, Linux inkl. API, CLI & Cambrionix Connect

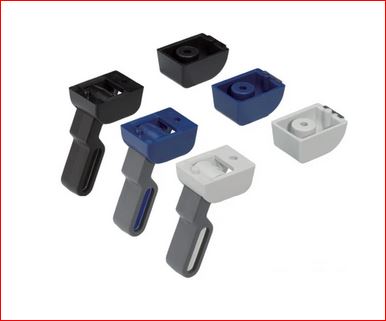

Description Pack of 4 desktop feet for our ThunderSync3-16 hub. Complete with fitting screws. Specs & Details Double shot injection molded tilt stand with soft and well-designed rounded shape. Non-slip design with elastomer (TPE) part. Max load : 7kg 1 set including front feet x 2 + rear feet x 2.

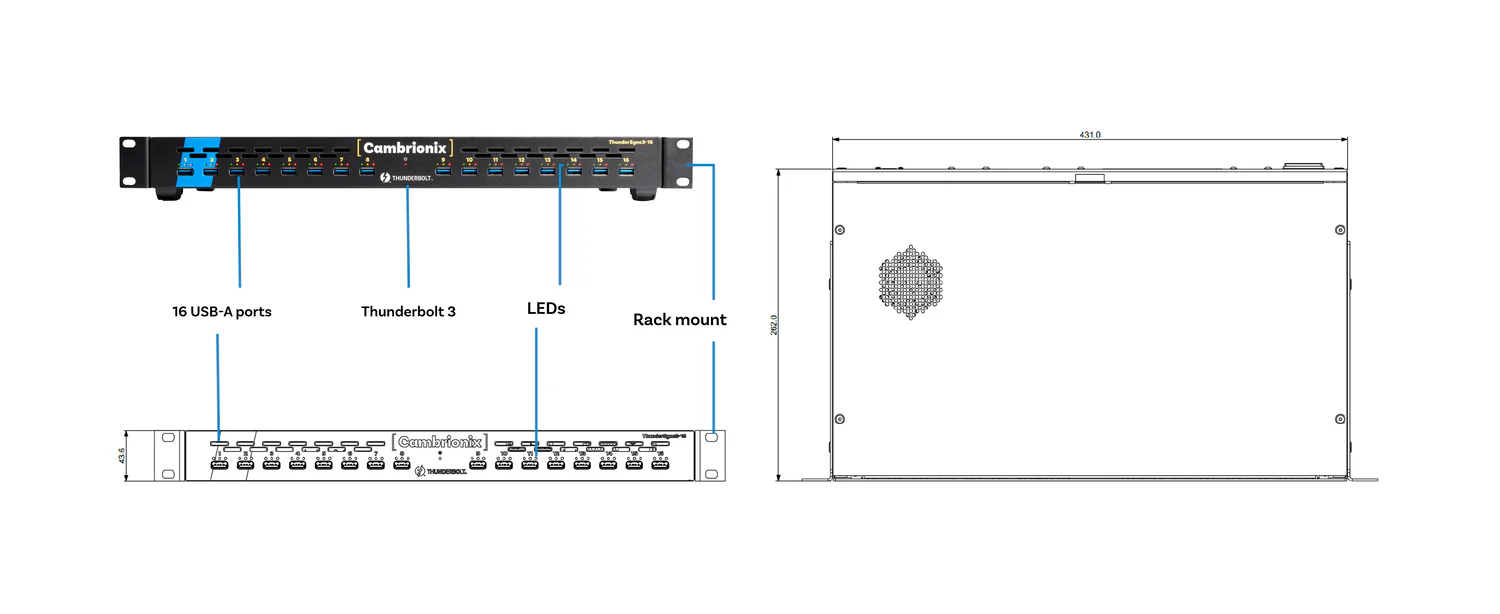

Der Cambrionix ThunderSync3-16 (TS3-16) wurde entwickelt, um Hochgeschwindigkeitsdatenübertragungen zu USB3-kompatiblen Geräten zu ermöglichen, ohne durch Endpunktgrenzen eingeschränkt zu werden.Durch die Verwendung einer Upstream-ThunderboltTM 3-Schnittstelle ist der TS3-16 in der Lage, an allen 16 Ports bis zu 5 Gbit/s zu liefern. Dank seiner ThunderboltTM -Schnittstelle ist das TS3-16 in der Lage, die Endpunktbegrenzung zu umgehen, die normalerweise bei dem Versuch beobachtet wird, mehr als 15 USB3.2-Geräte aufzuzählen und bis zu 96 Geräte von einem einzigen Computer aus aufzuladen und zu synchronisieren, ohne die Endpunktbegrenzung zu erreichen.Das TS3-16 liefert 12 Watt Ladeleistung an jeden seiner 16 Anschlüsse, so dass mobile Geräte sicher und zuverlässig mit der vom Hersteller empfohlenen optimalen Rate (bis zu 2,4 A pro Anschluss) geladen werden können. Die beiden ThunderboltTM 3-Anschlüsse auf der Rückseite liefern jeweils 15 Watt.Wenn ein lokaler (Host-)Computer angeschlossen ist, kann der Host den Betrieb jedes einzelnen Anschlusses mit der von Cambrionix bereitgestellten Software steuern.Der Ladevorgang und die Synchronisation der Geräte können über die LiveViewer App von Cambrionix, die Anwendungsprogrammierschnittstelle (API) oder die Befehlszeilenschnittstelle (CLI) überwacht werden. Die TS3-16-Firmware kann auch aktualisiert werden, um neue Ladeprofile hinzuzufügen und sicherzustellen, dass der TS3-16 die neuesten Geräte laden kann. Weitere Informationen zu unserer Software finden Sie weiter unten.Was im Lieferumfang enthalten istDie folgenden Teile werden für die Verwendung des TS3-16 benötigt und sind im Lieferumfang enthalten:Das TS3-16 Gerät Einbausatz für die Rackmontage

16 x USB 3.2 ports for USB 2 and USB 3 devices 2 x Thunderbolt 3 host ports – one for connecting to a computer and one for daisy chaining other units together Accessories USB - cable Power cable Angle Output Voltage: 5.2V Output Current: 2.4A Max per Port Output Power: 12W Max per Port Output Power (Total): 200W Maximum Ambient Operating Temperature Range: 0 ~ 35°C Relative humidity: 5% to 95% non-condensing

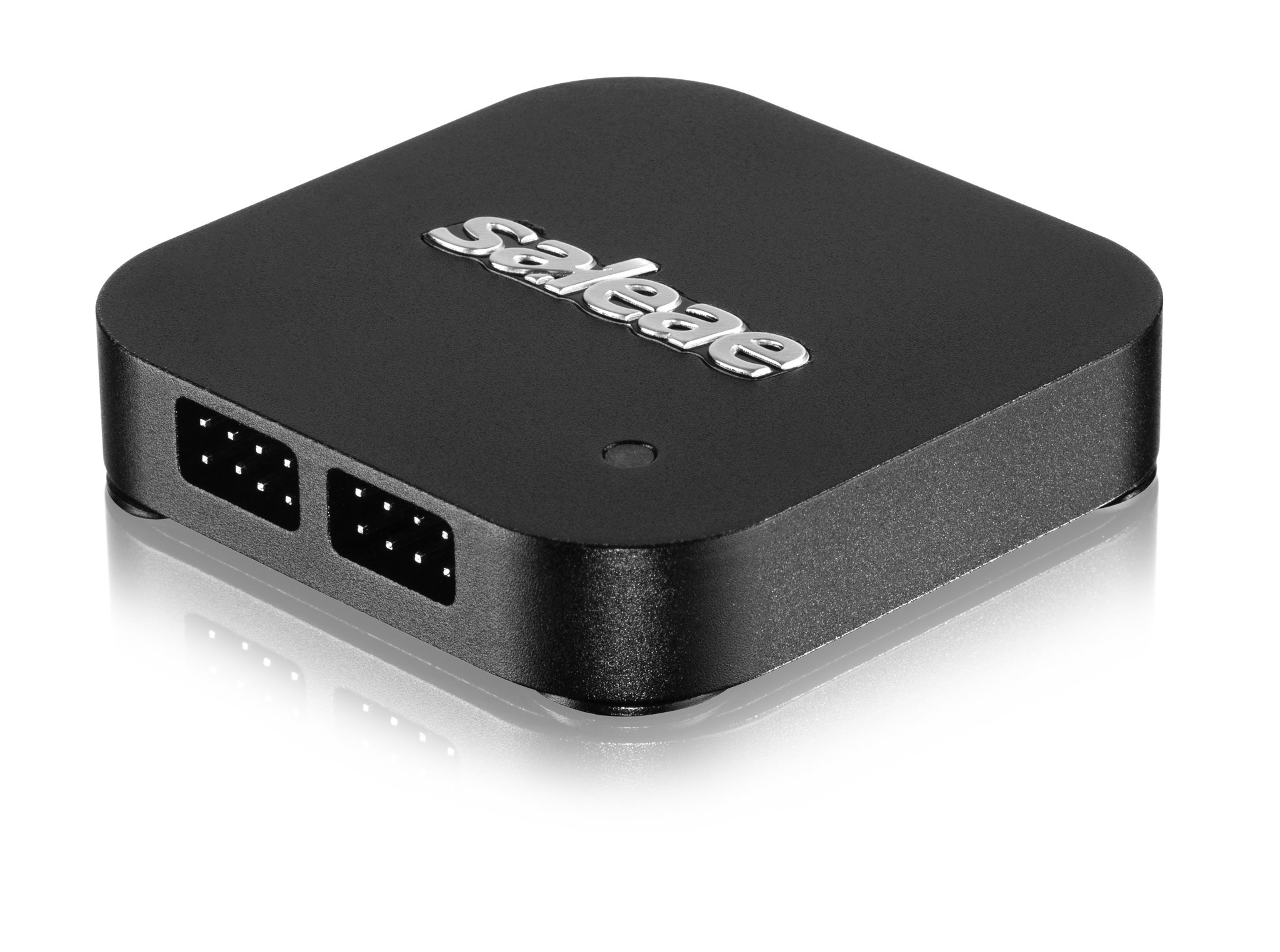

PC basierter 8 Kanal Logik Analyser mit einer maximalen digitalen Abtastrate von 100 MSa/s und paralleler analoger Abtastung mit 10 MSa/s (10 Bit, 1 MHz Analogbandbreite). Fast unbegrenzte Speichertiefe durch die Verwendung des PC Speichers. Der Logic 8 ist ein Logikanalysator mit einer besonders durchdachten und benutzerfreundlichen PC Software, mit der das Messen digitaler Signale Spaß macht. Einfach per USB mit Ihrem PC verbinden und loslegen. Die digitale Signalerfassung erfolgt mit bis zu 100 MSa/s auf allen Kanälen. Durch das Streamen der Daten über die USB 2 Verbindung steht mit dem PC Speicher eine fast unbegrenzte Speichertiefe zur Verfügung. Alle digitalen Kanäle werden zugleich über einen Analog-Digital Wandler erfasst und können so neben der digitalen Anzeige auch analog angezeigt werden. Die analoge Erfassung ist beim Logic 8 mit 10 MS/s zwar langsamer als die digitale Erfassung, bietet aber eine hohe 10 Bit Auflösung und damit eine guten Einblick in das analoge Signalverhalten. Die Bandbreite der analogen Erfassung ist mit 1 MHz spezifiziert (-3db), wobei bei dieser Frequenz das Signal gemäß der Bandbreitenspezifikation bereits deutlich verändert und abgeschwächt ausgegeben wird. Aufgrund ihrer Größe sind die Logics von Saleae perfekt zum mobilen Gebrauch und brauchen nur wenig Platz auf dem Arbeitstisch. Die Logikanalysatoren von Saleae heben sich besonders mit Ihrer besonders durchdachten und benutzerfreundlichen Bedienungssoftware hervor. Diese ist sehr intuitiv zu benutzen und besitzt alle wichtigen Features wie die serielle Dekodierung verschiedener Bussysteme, die gleichzeitige analoge Darstellung von Signalen, eine extrem große Speichertiefe und einiges mehr.     Logic 8 Logic Pro 8 Logic Pro16 Eingänge                   Analog und Digital     8 8 16         Digitale Erfassung               Maximale Abtastrate 100MS/s 500MS/s 500MS/s Maximale digitales Signal 25MHz 100MHz 100MHz Unterstützte Logik-Levels 1.8V - 5.5V 1.2V - 5.5V 1.2V - 5.5V High-Pegel 0,6V low / 1,2V high 0,6V / 0,9V / 1.,5V 0,6V / 0,9V / 1.,5V         Analoge Erfassung               Maximale Sample-Rate 10 MS/s 50 MS/s 50 MS/s Bandbreite 1 MHz 5 MHz 5 MHz Auflösung 10 Bits 12 Bits 12 Bits Eingangsspannung 0 V to 5 V -10 V to 10 V -10 V to 10 V USB - TYP  2.0 3.0 3.0   Lieferumfang Logic Analysator 2x4 Prüfleitung pro Port 8x Test-Clip pro Port USB-Kabel Tragetasche

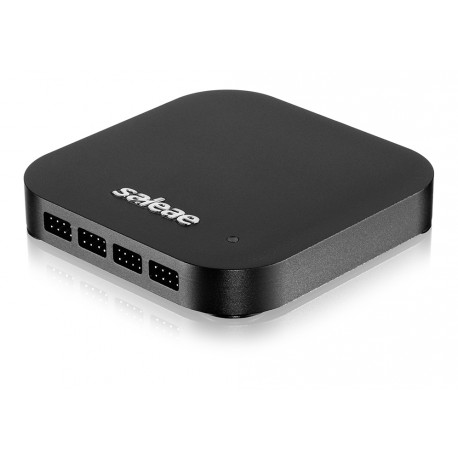

PC-basierter 16-Kanal-Logik-Analysator mit einer maximalen digitalen Abhilfe von 500 MSa/s und einer analogen Abhilfe von 50 MS/s (12 Bit, 5 MHz analoge Bandbreite). Unbegrenzte Speichertiefe durch den PC-Speicher. Das Logic Pro 16 ist ein professioneller Logikanalysator mit einer durchdacht und benutzerfreundlichen PC-Software, die digitale Messung sehr lustig macht. Einfach über USB einstecken und gehen. Die digitale Erfassungsrate beträgt 500 MSa/s auf jedem Kanal. Durch das Streaming und die USB 3-Schnittstelle zum PC ist die Speichertiefe unbegrenzt. Die Logiken zeigen auch analoge Signale, da alle digitalen Kanäle gleichzeitig mit dem A/D-Wandler erfasst werden. Die analoge Erfassung ist mit 50 MS/s langsamer als die digitale Aufnahme, aber sie bietet eine hohe Auflösung von 12 Bits einen Einblick in das analoge Signalverhalten. Die Bandbreite der analogen Erfassung ist 5 MHz (-3db). Aber das Signal ist an dieser Stelle bereits abgeschwächt. Der Salesae-Logik-Analysator ist wegen der Handtaschengröße perfekt für den mobilen Einsatz.     Logic 8 Logic Pro 8 Logic Pro16 Eingänge                   Analog und Digital     8 8 16         Digitale Erfassung               Maximale Abtastrate 100MS/s 500MS/s 500MS/s Maximale digitales Signal 25MHz 100MHz 100MHz Unterstützte Logik-Levels 1.8V - 5.5V 1.2V - 5.5V 1.2V - 5.5V High-Pegel 0,6V low / 1,2V high 0,6V / 0,9V / 1.,5V 0,6V / 0,9V / 1.,5V         Analoge Erfassung               Maximale Sample-Rate 10 MS/s 50 MS/s 50 MS/s Bandbreite 1 MHz 5 MHz 5 MHz Auflösung 10 Bits 12 Bits 12 Bits Eingangsspannung 0 V to 5 V -10 V to 10 V -10 V to 10 V USB - TYP  2.0 3.0 3.0   Lieferumfang: Logic Analysator 2x4 Prüfleitung pro Port 8x Test-Clip pro Port USB-Kabel Tragetasche

ALLDAQ I2C Multiplexer, Puffer, Isolator, Level-Shifter Mit den I2C Multiplexer-Boxen von ALLDAQ haben Sie zahlreiche Möglichkeiten, Ihre I2C Strukturen auszubauen und störunempfindlicher zu machen. I2C Multiplexer: Über USB wird ein I2C Master-Kanal generiert, der direkt zur Verfügung steht und zusätzlich eine integrierte Multiplexer-Baugruppe anspricht. Somit wird dieser I2C-Bus dann auf bis zu 3 weitere Kanäle erweitert. Der Multiplexer besitzt 8 schaltbare I2C-Adressen, damit andere Boxen gleichzeitig umd mehrere Slaves mit identischen I2C Adressen verwendet werden können. I2C Verlängerung: Neben dem konventionellen I2C-Bus bieten die ADQ-I2C Module auch speziell gepufferte Interfaces. So können 2 Boxen als Verlängerung verwendet werden, um auch große Distanzen von mehreren 100 Metern über ein 2-adriges Twisted-Pair Kabel zu überwinden. I2C Isolator: Die gepufferten SCL/SDA Leitungen sind kapazitiv getrennt, um einen Schutz gegen Ground-Loops, etwa bei unterschiedlichem GND-Bezug der Endgeräte bei langen Leitungen zu bieten. I2C Level-Shifter: Die internen Pull-Ups an 5V können per Software abgeschaltet werden. Somit kann über externe Pull-Ups auch mit anderen Spannungspegeln gearbeitet werden.

PC basierter 8 Kanal Logik Analyser mit einer maximalen digitalen Abtastrate von 500 MSa/s und paralleler analoger Abtastung mit 50 MSa/s (12 Bit, 5 MHz Analogbandbreite). Fast unbegrenzte Speichertiefe durch die Verwendung des PC Speichers. Der Logic Pro 8 ist ein professioneller Logikanalysator mit einer besonders durchdachten und benutzerfreundlichen PC Software, mit der das Messen digitaler Signale Spaß macht. Einfach per USB mit Ihrem PC verbinden und loslegen. Die digitale Signalerfassung erfolgt mit bis zu 500 MSa/s auf allen Kanälen. Durch das Streamen der Daten über die USB 3 Verbindung steht mit dem PC Speicher eine fast unbegrenzte Speichertiefe zur Verfügung. Alle digitalen Kanäle werden zugleich über einen Analog-Digital Wandler erfasst und können so neben der digitalen Anzeige auch analog angezeigt werden. Die analoge Erfassung ist beim Logic Pro 8 mit 50 MS/s zwar langsamer als die digitale Erfassung, bietet aber eine hohe 12 Bit Auflösung und damit eine guten Einblick in das analoge Signalverhalten. Die Bandbreite der analogen Erfassung ist mit 5 MHz spezifiziert (-3db), wobei bei dieser Frequenz das Signal gemäß der Bandbreitenspezifikation bereits deutlich verändert und abgeschwächt ausgegeben wird. Aufgrund ihrer Größe sind die Logics von Saleae perfekt zum mobilen Gebrauch und brauchen nur wenig Platz auf dem Arbeitstisch. Die Logikanalysatoren von Saleae heben sich besonders mit Ihrer besonders durchdachten und benutzerfreundlichen Bedienungssoftware hervor. Diese ist sehr intuitiv zu benutzen und besitzt alle wichtigen Features wie die serielle Dekodierung verschiedener Bussysteme, die gleichzeitige analoge Darstellung von Signalen, eine extrem große Speichertiefe und einiges mehr.     Logic 8 Logic Pro 8 Logic Pro16 Eingänge           Analog und Digital     8 8 16 Eingangswiderstand 1M? 2M? 2M?         Digitale Erfassung       Maximale Sample-Rate 100MS/s 500MS/s 500MS/s Maximale digitale Signalrate 25MHz 100MHz 100MHz Unterstützte Logik-Levels 1.8V - 5.5V 1.2V - 5.5V 1.2V - 5.5V High-Pegel 0,6V low / 1,2V high 0,6V / 0,9V / 1.,5V 0,6V / 0,9V / 1.,5V         Analoge Erfassung       Maximale Sample-Rate 10 MS/s 50 MS/s 50 MS/s Bandbreite 1 MHz 5 MHz 5 MHz Auflösung 10 bit 12 bit 12 bit Eingangsspannung 0-5V ± 10V ± 10V   Lieferumfang: Logic Analysator 2x4 Prüfleitung pro Port 8x Test-Clip pro Port USB-Kabel Tragetasche
